．２０ ．ＤＲＡＩＮＧＥ ＡＮＤ ＩＲＲＩＧＡＴＩＯＮ ＭＡＣＨＩＮＥＲＹ Vol. 22 No. 1作者简介：戴玉姝（１９６６－）女，江苏镇江人，讲师，研究生，主要从事机械ＣＡＤ／ＣＡＭ方面研究。

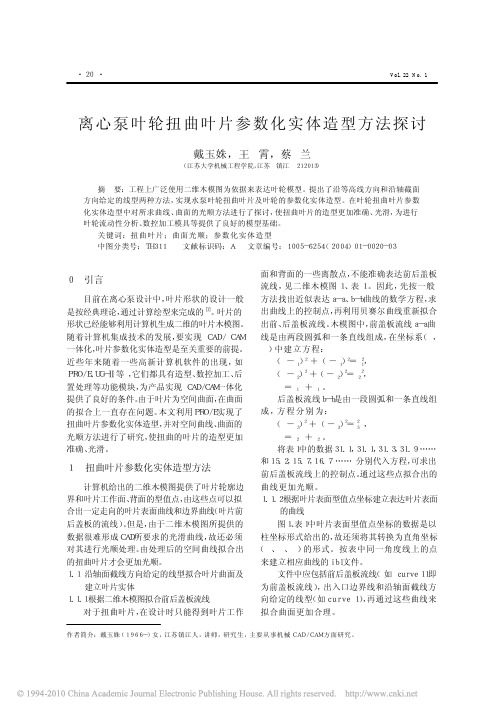

离心泵叶轮扭曲叶片参数化实体造型方法探讨戴玉姝，王 霄，蔡 兰（江苏大学机械工程学院，江苏 镇江 ２１２０１３）摘 要：工程上广泛使用二维木模图为依据来表达叶轮模型。
提出了沿等高线方向和沿轴截面方向给定的线型两种方法，实现水泵叶轮扭曲叶片及叶轮的参数化实体造型。
在叶轮扭曲叶片参数化实体造型中对所求曲线、曲面的光顺方法进行了探讨，使扭曲叶片的造型更加准确、光滑，为进行叶轮流动性分析、数控加工模具等提供了良好的模型基础。
关键词：扭曲叶片；曲面光顺；参数化实体造型中图分类号：ＴＨ３１１ 文献标识码：Ａ 文章编号：１００５－６２５４（２００４）０１－００２０－０３０ 引言目前在离心泵设计中，叶片形状的设计一般是按经典理论，通过计算绘型来完成的［１］。
叶片的形状已经能够利用计算机生成二维的叶片木模图。
随着计算机集成技术的发展，要实现 ＣＡＤ／ ＣＡＭ一体化，叶片参数化实体造型是至关重要的前提。
近些年来随着一些高新计算机软件的出现，如ＰＲＯ／Ｅ、ＵＧ－Ⅱ等 ，它们都具有造型、数控加工、后置处理等功能模块，为产品实现 ＣＡＤ／ＣＡＭ一体化提供了良好的条件。
由于叶片为空间曲面，在曲面的拟合上一直存在问题。
本文利用ＰＲＯ／Ｅ实现了扭曲叶片参数化实体造型，并对空间曲线、曲面的光顺方法进行了研究，使扭曲的叶片的造型更加准确、光滑。
１ 扭曲叶片参数化实体造型方法计算机给出的二维木模图提供了叶片轮廓边界和叶片工作面、背面的型值点，由这些点可以拟合出一定走向的叶片表面曲线和边界曲线（叶片前后盖板的流线）。
但是，由于二维木模图所提供的数据很难形成ＣＡＤ所要求的光滑曲线，故还必须对其进行光顺处理。
由处理后的空间曲线拟合出的扭曲叶片才会更加光顺。
