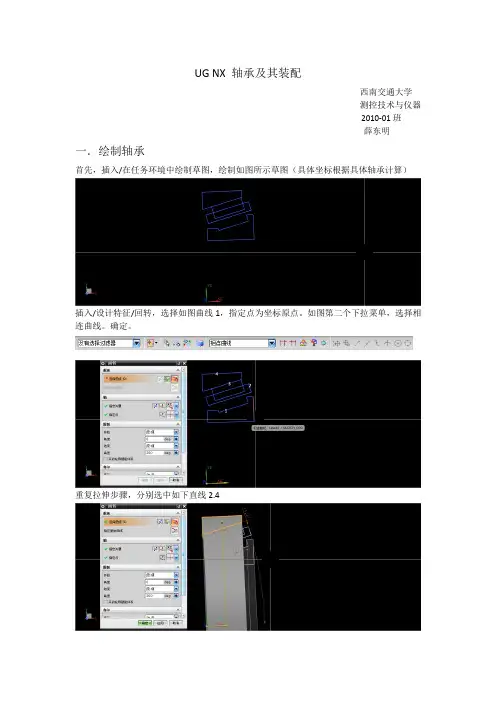

UG NX 轴承及其装配
西南交通大学
测控技术与仪器
2010-01班
薛东明一．绘制轴承
首先，插入/在任务环境中绘制草图，绘制如图所示草图（具体坐标根据具体轴承计算）
插入/设计特征/回转，选择如图曲线1，指定点为坐标原点。
如图第二个下拉菜单，选择相连曲线。
确定。
重复拉伸步骤，分别选中如下直线2.4
绘制如图直线3
插入/设计特征/回转，选择如图直线3。
指定矢量选择如图直线。
选择如图指定点
确定
得到如图部件
插入/关联复制/阵列特征，特征为滚子，指令适量为zc，指定点为坐标原点，数量为18，节距角为20。
确定
二．绘制垫片
新建一个模型。
插入/在任务环境下绘制草图，绘制如图所示草图（具体尺寸根据实际情况而定）
插入/设计特征/回转，选择相连曲线
确定
三．绘制轴承轴
新建模型，插入/在任务环境下绘制草图，绘制如图所示草图（实际尺寸根据实际情况而定）
插入/设计特征/回转，选择相连曲线，选择直线
确定
四．装配
新建，装配
装配/组件/添加组件，将轴添加进去，定位为绝对原点
装配/组件/添加组件,选择开始创建的轴承，定位为通过约束。
点击应用。
类型为接触对齐，方位为接触。
选择如图两个面，确定。
装配/组件/添加组件。
选择刚创建的垫片，定位为通过约束。
点应用。
类型为接触对齐，方位为接触，选择如图两个面。
确定。
完成，。

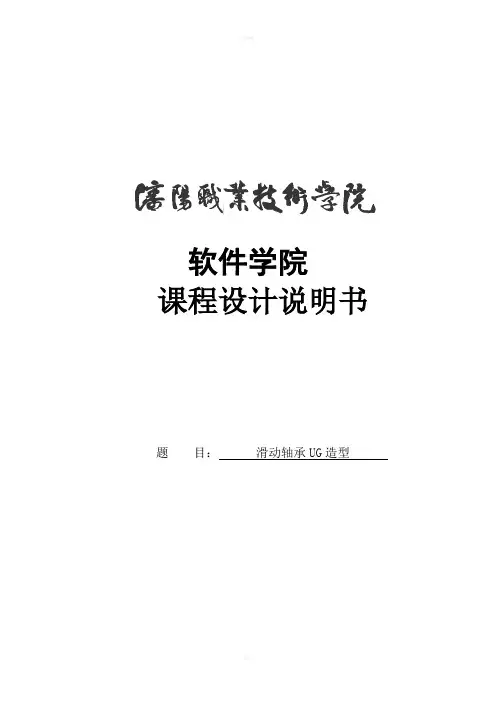

软件学院课程设计说明书题目：滑动轴承UG造型毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。
尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。
对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。
作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。
作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
涉密论文按学校规定处理。
作者签名：日期：年月日导师签名：日期：年月日教研室（或答辩小组）及教学系意见课程设计任务书指导教师签字：摘要在滑动摩擦下工作的轴承。
滑动轴承工作平稳、可靠、无噪声。
在液体润滑条件下，滑动表面被润滑油分开而不发生直接接触，还可以大大减小摩擦损失和表面磨损，油膜还具有一定的吸振能力。

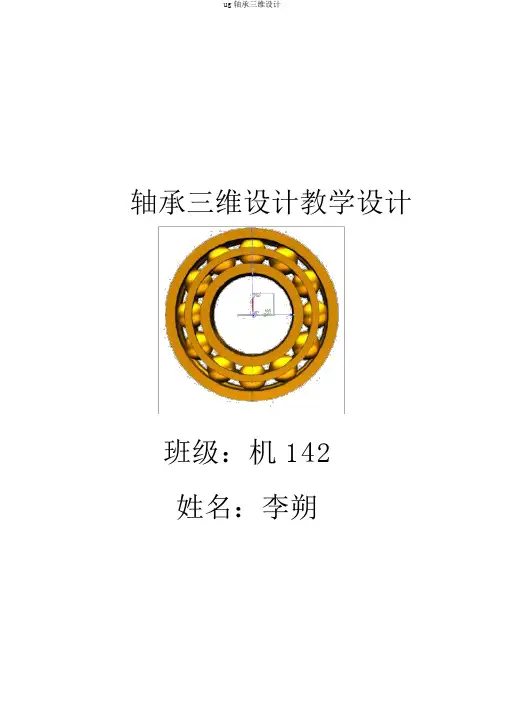

轴承三维设计教学设计班级：机 142姓名：李朔目录1 轴承三维设计任务 (3)2.详尽设计过程 (4)（ 1）装置文件的创立 (4)（ 2）骨架的设计 (7)（3 ）内圈的设计.............................................................................................................................................................................................................. 1 6 （4 ）外圈的设计.............................................................................................................................................................................................................. 1 8 （ 5）保持架的设计................................................................................................................................................................................................. 2 0 （ 6）滚珠的设计....................................................................................................................................................................................................... 2 4 （ 7）设置引用集....................................................................................................................................................................................................... 2 5 （ 8）心得领会 ............................................................................................................................................................................................................. 2 61轴承三维设计任务本教学设计要设计的轴承如图 1 所示。
ug标准件库开发教程UG标准件库开发教程。
UG标准件库是一款非常实用的工程设计软件，它可以帮助工程师们快速、准确地找到所需的标准件，从而节约设计时间，提高工作效率。
本教程将介绍UG标准件库的开发方法，希望能够帮助大家更好地利用这一工具。
一、UG标准件库的作用。
UG标准件库是UG软件中的一个重要功能模块，它包含了大量常用的标准件模型，如螺栓、螺母、轴承等。
通过UG标准件库，工程师可以直接将这些标准件导入到自己的设计模型中，无需重复绘制，极大地提高了设计效率。
二、UG标准件库的开发步骤。
1. 收集标准件模型。
首先，我们需要收集各种常用的标准件模型，可以从互联网上下载，也可以通过自己绘制。
收集的标准件模型需要符合一定的规范，包括尺寸、材质等信息。
2. 创建UG标准件库。
在UG软件中，我们可以通过“工具-选项-文件路径”来设置标准件库的路径，然后在该路径下创建一个新的标准件库文件。
3. 导入标准件模型。
将收集到的标准件模型导入到新创建的标准件库文件中，可以通过“插入-组件”命令来实现。
在导入模型的过程中，需要注意模型的位置、方向等信息，以确保导入后能够正确使用。
4. 设置标准件属性。
对于每个导入的标准件模型，我们还需要设置其属性信息，包括零件号、尺寸、材质等。
这些属性信息将帮助工程师在使用标准件库时更加方便地查找所需的标准件。
5. 验证和测试。
在完成标准件库的创建后，我们需要对其进行验证和测试，确保其中的标准件模型能够正常使用。
可以通过在实际设计中应用标准件库来进行测试，发现问题并及时进行修复。
三、UG标准件库的使用方法。
在完成UG标准件库的开发后，工程师可以通过以下步骤来使用它：1. 打开标准件库。
在UG软件中，选择“文件-打开”命令，然后在文件类型中选择标准件库文件，即可打开已创建的标准件库。
2. 查找所需标准件。
通过标准件库中的搜索功能，工程师可以快速地查找到所需的标准件模型。
可以根据零件号、尺寸等信息来进行搜索，找到后直接导入到设计模型中即可使用。
基于UG/Part families建立模具标准件库2006-6-6 来源：阅读：395次本文重点介绍标准零件库、组件库的建库方法，基于UG/Part families建立参数化模具标准件库、组件库和模架库，其中组件的驱动是通过建立索引文件来实现的。
本文介绍的标准件库主要包括标准零件库和组件库，是提高模具设计效率的必要手段。
虽然目前的CAD系统都可以实现参数化的设计，从而满足不同的装配需求，但为了进一步提高设计效率，模具标准零件和组件也必须实现参数化。
另外模具标准零件和组件也应该含有装配信息，才能实现自动化和智能化。
在冲模标准件库中，一个标准件主要有二个文件，即模型文件（prt）和数据文件（dbf）。
标准件库的内容一般采用二级结构，第一级为数据库主引导文件。
第二级为零件的DBF数据文件，该DBF文件记录了标准件一系列参数。
对于标准组件，需要采用三级数据文件。
在标准件建库过程中，用户必须先建立标准件信息模型，输入的内容分为三类，一是三维参数化特征实体模型；二是特征变量；三是装配信息。
它们以一定的结构存贮于数据库中，提供对标准零件或组件的完整描述。
一参数化标准零件库的建立在标准零件库的建设中，主要应用基于特征变量的参数设计方法。
在模型创建的过程中，添加设计变量，通过设计变量表中的表达式，设置变量间的关联规则，重要参数采用Excel表格来控制，通过对设计变量的修改来驱动生成新零件。
具体的步骤如下：在三维CAD环境中，建立产品实体模型；"将每个特征相关的数据用变量来表示，以便于变量的驱动和管理；"对于相互关联的特征尺寸，在变量表的公式中表达，简化实体的尺寸要素。
"UG系统中标准件建立流程如图1所示。
图1 标准零件建立流程以下以常用的导柱为例，利用UG/Part families建立导柱系列标准零件库。
在expression表中建立冲模标准导柱数学表达式，由数学表达式驱动模型。
ug课程设计滚动轴承一、教学目标本课程旨在让学生了解和掌握滚动轴承的基本概念、类型、工作原理和应用。
通过本课程的学习，学生应能：1.描述滚动轴承的结构和主要组成部分。
2.识别和区分不同类型的滚动轴承。
3.解释滚动轴承的工作原理和性能特点。
4.应用滚动轴承的基本理论知识解决实际工程问题。
5.培养学生的动手实践能力和团队协作精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.滚动轴承的基本概念：介绍滚动轴承的定义、作用和分类。
2.滚动轴承的结构和主要组成部分：讲解滚动轴承的构成、各部分的名称和功能。
3.滚动轴承的类型：介绍调心轴承、推力轴承、圆锥轴承等不同类型的滚动轴承。
4.滚动轴承的工作原理和性能特点：阐述滚动轴承的工作原理，比较不同类型轴承的性能特点。
5.滚动轴承的应用：分析滚动轴承在机械设备中的应用实例，讲解轴承选型和安装方法。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：教师讲解滚动轴承的基本概念、结构和类型，引导学生掌握相关理论知识。
2.案例分析法：通过分析实际工程案例，使学生了解滚动轴承的应用和选型方法。
3.实验法：学生进行滚动轴承的安装和拆解实验，提高学生的动手实践能力。
4.小组讨论法：分组讨论滚动轴承的性能比较和应用场景，培养学生的团队协作精神。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的滚动轴承教材，为学生提供系统的理论知识。
2.参考书：提供滚动轴承相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作滚动轴承的PPT、视频等多媒体资料，增强课堂教学的趣味性。
4.实验设备：准备滚动轴承样品和安装工具，为学生提供实践操作的机会。
五、教学评估为了全面、客观地评估学生的学习成果，本课程将采用以下评估方式：1.平时表现：考察学生在课堂上的参与程度、提问回答和团队协作情况，占总评的20%。
2.作业：布置相关滚动轴承的练习题，要求学生按时完成并提交，占总评的30%。

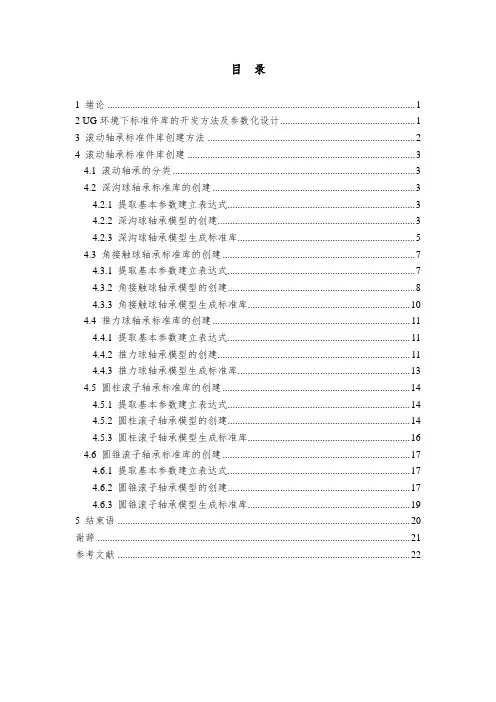

目录1 绪论 (1)2 UG环境下标准件库的开发方法及参数化设计 (1)3 滚动轴承标准件库创建方法 (2)4 滚动轴承标准件库创建 (3)4.1 滚动轴承的分类 (3)4.2 深沟球轴承标准库的创建 (3)4.2.1 提取基本参数建立表达式 (3)4.2.2 深沟球轴承模型的创建 (3)4.2.3 深沟球轴承模型生成标准库 (5)4.3 角接触球轴承标准库的创建 (7)4.3.1 提取基本参数建立表达式 (7)4.3.2 角接触球轴承模型的创建 (8)4.3.3 角接触球轴承模型生成标准库 (10)4.4 推力球轴承标准库的创建 (11)4.4.1 提取基本参数建立表达式 (11)4.4.2 推力球轴承模型的创建 (11)4.4.3 推力球轴承模型生成标准库 (13)4.5 圆柱滚子轴承标准库的创建 (14)4.5.1 提取基本参数建立表达式 (14)4.5.2 圆柱滚子轴承模型的创建 (14)4.5.3 圆柱滚子轴承模型生成标准库 (16)4.6 圆锥滚子轴承标准库的创建 (17)4.6.1 提取基本参数建立表达式 (17)4.6.2 圆锥滚子轴承模型的创建 (17)4.6.3 圆锥滚子轴承模型生成标准库 (19)5 结束语 (20)谢辞 (21)参考文献 (22)1 绪论滚动轴承是现代机器中广泛应用的部件之一，它是依靠主要元件间的滚动解出来支撑转动零件的。
滚动轴承绝大多数已经标准化，也是部件典型参数化设计的系列化零件。
为了适应各种不同工况的需要，要求有各种不同特性的滚动轴承，以获得预期的使用效果[1]。
随着CAD/CAM技术的发展，产品的设计与制造有了新的发展，即从三维到二维的设计步骤，也就是首先要建立三维模型，然后自动生成二维的工程图纸，或者利用三维零件模型直接生成数控代码，实现无图纸加工，节约时间和成本[3]。
因此对滚动轴承进行直接、快速、高效、精确的三维造型显得尤为重要。
由此可知滚动轴承的标准库建立显得非常有意义。
目录1 绪论 (1)2 UG环境下标准件库的开发方法及参数化设计 (1)3 滚动轴承标准件库创建方法 (2)4 滚动轴承标准件库创建 (3)4.1 滚动轴承的分类 (3)4.2 深沟球轴承标准库的创建 (3)4.2.1 提取基本参数建立表达式 (3)4.2.2 深沟球轴承模型的创建 (3)4.2.3 深沟球轴承模型生成标准库 (5)4.3 角接触球轴承标准库的创建 (7)4.3.1 提取基本参数建立表达式 (7)4.3.2 角接触球轴承模型的创建 (8)4.3.3 角接触球轴承模型生成标准库 (10)4.4 推力球轴承标准库的创建 (11)4.4.1 提取基本参数建立表达式 (11)4.4.2 推力球轴承模型的创建 (11)4.4.3 推力球轴承模型生成标准库 (13)4.5 圆柱滚子轴承标准库的创建 (14)4.5.1 提取基本参数建立表达式 (14)4.5.2 圆柱滚子轴承模型的创建 (14)4.5.3 圆柱滚子轴承模型生成标准库 (16)4.6 圆锥滚子轴承标准库的创建 (17)4.6.1 提取基本参数建立表达式 (17)4.6.2 圆锥滚子轴承模型的创建 (17)4.6.3 圆锥滚子轴承模型生成标准库 (19)5 结束语 (20)谢辞 (21)参考文献 (22)1 绪论滚动轴承是现代机器中广泛应用的部件之一，它是依靠主要元件间的滚动解出来支撑转动零件的。
滚动轴承绝大多数已经标准化，也是部件典型参数化设计的系列化零件。
为了适应各种不同工况的需要，要求有各种不同特性的滚动轴承，以获得预期的使用效果[1]。
随着CAD/CAM技术的发展，产品的设计与制造有了新的发展，即从三维到二维的设计步骤，也就是首先要建立三维模型，然后自动生成二维的工程图纸，或者利用三维零件模型直接生成数控代码，实现无图纸加工，节约时间和成本[3]。
因此对滚动轴承进行直接、快速、高效、精确的三维造型显得尤为重要。
由此可知滚动轴承的标准库建立显得非常有意义。
[分享] UG中标准件库的建立标准件, 机械, 定义, 特征, 程序标准件[摘要]介绍了UGII中建立标准件的一般原则和UGII （V16.0）中常用的建立标准件库的方法，对使用用户自定义特征、表达式、零件族和程序建立标准件库的方法进行了详细介绍，同时给出了这几种方法的适用场合和使用时的注意事项。
[关键词]标准件；用户自定义特征；表达式；零件族；程序开发中图分类号：TP391.7 文献标识码：A机械产品的开发过程中会用到大量的通用件、标准件、相似件、借用件，如何方便地建立这些常用零部件的图库，利用已有的资源，花费较少的时间完成产品设计一直是用户所关心的。
CAD/CAM的高档三维软件UGII系统中的用户自定义特征、电子表格、零件族和程序等工具可以针对不同情况，实现这种方便。
下面就具体的建库原则、方法及其适用范围进行介绍。
1 标准件库的建立原则(1)在具体运用各种方法建立标准件库时，一般都要设置相应的环境变量；(2)标准件应该是参数化的，并且特征数尽量少，以降低模型的复杂程度和能根据要求进行更改，减少更改时可能出现的问题；(3)标准件中可能在同系列其它标准件中被抑制的特征，不应用来建立和定位其它特征；(4)标准件的对称中心应与坐标系（工作坐标和绝对坐标）重合，从而使标准件易于装配，同时应为标准件建立实体引用集，使装配中的标准件只显示出实体部分；2 标准件库的建立方法2.1 用UDF建立标准件库(1) 在UGII\ug_env.dat中指定UGII_DEFAULTS_FILE=${UGII_BASE_DIR}\ugii\ug_metric.def；或者在操作系统的环境变量中给出UGII_DEFAULTS_FILE的值，指定UGII使用ug_metric.def 文件；(2)在ug_metric.def中给出UDF库定义文件的路径和文件名，如：Solids_UdfLibraryFile： c:\\users\\library_dir.txt；UDF库定义文件是一个后缀为".txt"的文本文件，其中的每一行定义了：Library name; library directory；(3)根据库定义文件中的信息建立相应的目录；(4)创建一个标准件：FIle→New→标准件名；Application→Modeling；(5)导出特征为UDF：File→Export→UDF(注意选择根特征，并包括所有子特征)；在每个库目录里也会产生一个相应的library_dir.txt文件，其每一行分别说明了：UDF name；UDF directory及part name；UDF directory? and CGM name；(6)UDF的调用：Insert→Form? Feature→UDF；(7) UDF的修改：Edit →Feature →Parameters→选择该UDF，也可以展开为一系列的特征进行修改；图1导入GB1096-79普通平键时的对话框使用UDF创建标准件库可方便地定义变量名称，设置缺省值等，但由于UDF是作为特征存在的，所以必须先建立一个part文件，才能加入UDF；对于较简单的标准件可以通过设定导出UDF时的Input? Parameters对各参数的取值进行控制。
标准库的建立一、基于UG的标准件库的建立原则1．每个标准件都应有一个中心基准（如基准点或基准轴或基准面，主要使用三面基准），建立标准件时，坐标系（相对坐标和绝对坐标）应在该标准件的对称中心位置。
2．应尽量减少特征数，特征间尺寸用关系表达式表示。
将特征数分为主参数和次要参数，用主参数去控制和约束次要参数。
3．每个标准件应在菜单“装配（Assemblies）”中设置“参考集（Reference Rets）”，调出时仅显示特征实体（Solid）。
4．对于一个由几个标准零件装配在一起而组成的标准部件，要注意建立标准部件内各个标准零件之间的参数值传递，即建立各个标准零件之间的尺寸链接关系，并用一个主要的标准零件去控制和约束其它的次要标准零件。
二、标准件的创建方法1．电子表格（SpreadSheet）法（1）File→New,输入一个标准件Part文件名。
（2）Application→Modeling，选取适当参数和方法步骤建立标准件中的一个具体零件（Template Part），由于建立Template Part的方法和步骤将直接决定参数的选取，故应从整体考虑。
（3）Toolbox→Expression，对参数表达式进行Rename和Edit。
（4）Toolbox→Part Families，在Available Columns栏内选定参数，点击Add Column放在Chose Column栏内，待选定所有参数后，点击Create进入Spreadsheet（电子表格）内。
（5）填写并编辑Spreadsheet。
在Spreadsheet内要输入零件号（Part_Name）和相关参数值。
填写完毕后，可选Part Family的Verify Part来生成某零件，以明确参数选定否正确。
待上述工作准确无误后，可选Part Family的Save Family来存贮该电子表格。
（6）标准件的调用。
Assemblies→E dit structure，点击Add；在Part Name内指定所选标准件；在Point Subfunction内指定欲加入零件的位置[如（0，0，0）]，样标准零件即在指定点处生成。
华中科技大学硕士学位论文基于UG的三维参数化标准件库的研究与开发姓名：***申请学位级别：硕士专业：机械设计及理论指导教师：***20070530华中科技大学硕士学位论文摘 要随着现代化生产的不断发展，标准件在机械设计与制造中的应用日益广泛。
在机械产品中，大约30％～70％的零件是标准件或常用件，这些零件大多具有相同或相似的外形特征，只是尺寸规格有所不同。
在产品设计和开发过程中，零部件的标准化、系列化、通用化成为提高产品设计质量、缩短产品开发周期的有效途径。
因此广泛应用标准件，即研制标准件库能够为产品设计带来便利。
但是在通用的CAD系统中，一般没有标准件库，而且三维设计已成为今后机械设计的主流方向，所以唯一可行的方法是在通用CAD 平台上进行二次开发，建立三维标准件库。
在此背景下，本文通过分析CAD技术应用现状、国内外CAD二次开发技术发展现状以及CAD二次开发方法，研究参数化设计技术和UG二次开发技术，提出了基于UG 的三维参数化标准件库的建立思路和方法，并根据各种标准件的结构特点，采用参数化建模方法，创建了标准件的模板零件模型，设计了用户界面和应用程序，同时构成了三维参数化标准件库的总体方案设计。
具体地说是以UG NX3.0为开发平台，综合运用Visual C++6.0、UG/Part Families以及UG/Open MenuScript、UG/Open UIStyler和UG/Open API等UG二次开发工具，开发了一套较完整的三维参数化标准件库。
所建标准件库中的标准件种类较多、规格齐全，一共有226种零件。
三维参数化标准件库采用UG/Open API内部模式开发，在UG启动时自动加载到UG的运行空间中，从而实现了与UG系统的无缝集成。
三维参数化标准件库具有良好的人机交互界面，操作简单方便，能在指定位置快速生成各种标准件，提高了产品设计质量、缩短了产品开发周期，并将设计人员从繁琐的标准件重复建模工作中解放出来，提高了生产率。
基于UG NX的滚动轴承自底向上装配设计作者：李倩来源：《科技创新与应用》2016年第19期摘要：文章介绍了UG装配体的创建方法，分析了圆柱滚动轴承自底向上装配设计的意义，利用UG的自底向上装配设计方法完成了了圆柱滚动轴承的装配设计，为圆柱滚动轴承装配设计提供了一种简单、便捷的方法。
关键词：滚动轴承；自底向上；装配设计1 UG装配体创建方法简介机械装配就是将零件或部件进行配合和连接，使之成为半成品或成品的过程。
装配设计是在零件造型设计的基础上，进一步对零件进行合理配合，以满足机器的使用性能，实现设计者的设计意图及要求，装配设计的重点在几何零件的空间位置关系。
UG软件提供三种零件的装配设计方法：（1）自顶向下装配这种装配方法是指设计者首先完成装配体的设计，在装配体中根据零件与装配体的空间位置关系，创建局部零件模型，然后再把新创建的零件做新装配体，再把新装配体拆成子装配体和单个可以直接用于加工的零件模型的装配方法。
（2）自底向上装配这种装配方法就是首先创建零部件三维模型，根据空间位置关系装配成自装配体，然后根据子装配体之间的位置关系在装配成总装配体。
（3）混合装配这种装配方法就是将自顶向下装配方法和自底向上装配方法结合在一起的一种装配方法。
一般来说，首先创建几个重要的复杂零件模型，现将它们组装在一起，形成一个子装配体，然后在子装配体中设计其它简单的零部件，其实就是在两种装配方式下进行切换。
滚动轴承有内圈、外圈、滚动体和保持架组成，属于滚动体。
由于其组成件内圈、外圈和保持架的结构多为中心对称，采用旋转特征创建组成件模型，滚动体单独绘制，所以滚动轴承为简单装配体，可采用自底向上的原则，分别创建各个组成件的三维模型，组建滚动轴承装配体。
2 圆柱滚动轴承装配设计意义轴承零件由内圈2、外圈4、保持架3和滚动体1组成。
滚动轴承的具有摩擦力矩小、发热小优点。
目前，滚动轴承都已经标准化了，使用者一般不需要设计滚动轴承，但在三维造型设计时，却要进行三维造型设计。

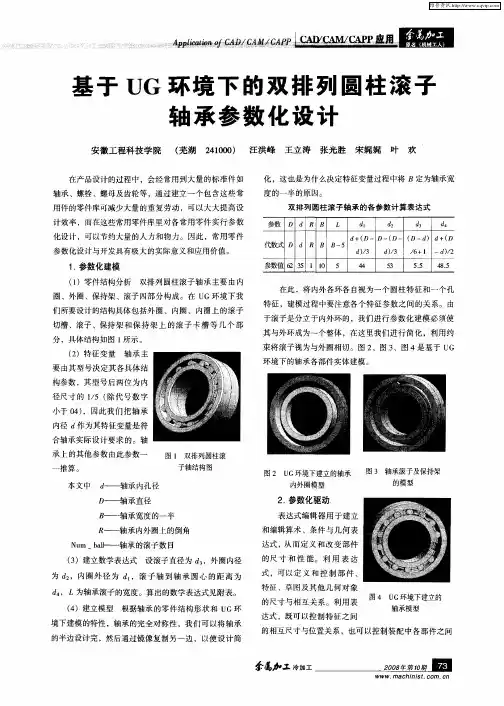

摘要本文以UG为平台，介绍了参数化建模的基本思想，分析了在UG环境下进行滚动轴承标准库创建的方法。
根据滚动轴承的特点提取基本参数，采用草图造型、特征造型、表达式相关性等方法建立滚动轴承参数化模型,利用UG部件族功能调用Excel电子表格，创建了滚动轴承的标准库。
本文为轴承类零件的参数化设计和标准库制作提供了有益的探索途径。
关键词 :UG;标准库;参数化;滚动轴承The manufacture of Rolling Contact Bearings standard storehousebased on UGAbstractIn this paper, the basic thought of parameterization and the methods about the making of Rolling Contact Bearings’s standard part library has been introduced. According to the features of Rolling Contact Bearings, the primary parameters has been picked out to bulid the model of the Rolling Contact Bearings in the way of sketch modelling, feature modelling and the function of expression ;and a standard part library of the Rolling Contact Bearings has been made by using the function of UG/Part Families modules which could call and edit the Excel. Bearing parts for the parameters of the design and production standards provide a useful way to explore.Key words:UG, standard part library, parameterization, Rolling Contact Bearings目录1 绪论 (3)2 UG环境下标准件库的开发方法及参数化设计 (3)3 滚动轴承标准件库创建方法 (4)4 滚动轴承标准件库创建 (5)4.1 滚动轴承的分类 (5)4.2 深沟球轴承标准库的创建 (5)4.2.1 提取基本参数建立表达式 (5)4.2.2 深沟球轴承模型的创建 (5)4.2.3 深沟球轴承模型生成标准库 (7)4.3 角接触球轴承标准库的创建 (9)4.3.1 提取基本参数建立表达式 (9)4.3.2 角接触球轴承模型的创建 (10)4.3.3 角接触球轴承模型生成标准库 (12)4.4 推力球轴承标准库的创建 (13)4.4.1 提取基本参数建立表达式 (13)4.4.2 推力球轴承模型的创建 (13)4.4.3 推力球轴承模型生成标准库 (15)4.5 圆柱滚子轴承标准库的创建 (16)4.5.1 提取基本参数建立表达式 (16)4.5.2 圆柱滚子轴承模型的创建 (16)4.5.3 圆柱滚子轴承模型生成标准库 (18)4.6 圆锥滚子轴承标准库的创建 (19)4.6.1 提取基本参数建立表达式 (19)4.6.2 圆锥滚子轴承模型的创建 (19)4.6.3 圆锥滚子轴承模型生成标准库 (21)5 结束语 (22)谢辞 (23)参考文献 (24)英文文献名称（滚动轴承）1 绪论滚动轴承是现代机器中广泛应用的部件之一，它是依靠主要元件间的滚动解出来支撑转动零件的。
滚动轴承绝大多数已经标准化，也是部件典型参数化设计的系列化零件。
为了适应各种不同工况的需要，要求有各种不同特性的滚动轴承，以获得预期的使用效果[1]。
随着CAD/CAM技术的发展，产品的设计与制造有了新的发展，即从三维到二维的设计步骤，也就是首先要建立三维模型，然后自动生成二维的工程图纸，或者利用三维零件模型直接生成数控代码，实现无图纸加工，节约时间和成本[3]。
因此对滚动轴承进行直接、快速、高效、精确的三维造型显得尤为重要。
由此可知滚动轴承的标准库建立显得非常有意义。
目前有许多三维造型软件如UG、Pro/E、SolidWorks等，UG （Unigraphics ）是美国EDS 公司开发CAD/CAM/CAE 系统，是当前国际流行的工业设计平台。
它在全球已经拥有众多用户，广泛应用于机械、汽车、飞机、电器、化工等各个行业的产品设计、制造与分析。
作为一款实用的工业设计软件包，UG 为用户提供了强大的复合建模手段，包括实体建模、自由曲面建模、特征建模、装配建模等基本建模功能。
UG软件的几何特征建模，比其他三维软件的体素建模所携带的信息量大，质量高，而且表达简单（体素建模不含定位特性和定位相关性），能够简洁、清楚的描述出零件的集合形状，属性等，为后继的快速、方便装配及制造提供了基础，同时对硬件资源的消耗也小。
此外，它还具有良好的开放性、容错性以及灵活的桌面管理方式、简洁的操作等优点[5]。
所谓参数化就是对零件上各个特征施加各种约束，各个特征的几何形状与尺寸大小用变量参数的方式来表示，如定义某个特征变量的参数发生了改变，则零件的这个特征的几何形状或尺寸的大小将随参数的改变而改变。
本文是基于UG下对滚动轴承进行标准库的建立，根据滚动轴承的特点采用草图、表达式的相关性等方法建立三维参数化模型来建立滚动轴承的标准库。
2 UG环境下标准件库的开发方法及参数化设计UG环境下标准件库的开发方法，大致可以分为以下几种：(1) 关系表达式法：建立标准件的三维模型，通过Tools →Expression…修改表达式的值驱动模型的更新实现系列化设计进而建立标准件库。
(2) 电子表格法：先创建模板文件，在此基础上确定一组特征参数来控制模型的几何拓扑关系，并将其系列尺寸填入到Excel家族成员表中，通过选择表中不同系列的尺寸驱动模型更新建立标准件库。
(3) 用户自定义特征(UDF) 法：采用UDF功能，将标准件的三维模型定义成特征，在调用时改变所需的参数，此种方法无法加入经验控制规则，缺乏智能性且交互性差。
(4) 编程法：采用UG\Open二次开发工具为每一种标准件建立一个子程序，并自动形成装配所需part文件，运用这种方法开发者必须熟悉编程，并且工作量很大，增加了实现的难度[7]。
由于电子表格法可以根据装配的需要及时选择参数以生成部件，又比较易于制作，本文就采用其中的电子表格法，它利用了参数化设计的基本思想。
参数化设计的基本手段有程序驱动（Program-Driven）与尺寸驱动（Dimension-Driven）两种[8]。
尺寸驱动是对程序驱动的扩展，它的基本思想是由应用程序生成所涉及的基图，该图的尺寸有一系列的标识，这些尺寸由用户在编程时输入或交互式输入，从而生成用户所需要的模型。
参数化设计的优点有两点：1）参数化设计技术以其强有力的尺寸驱动修改图形功能为初始产品设计、产品建模和修改系列产品设计提供了有效的手段；2）参数化设计可以满足设计具有相同或相近几何拓扑结构的工程系列产品及相关工艺装备的需要。
利用多组参数驱动零部件的特征尺寸和位臵尺寸以完成零部件的三维建模，减少了大量重复、繁琐的工作，大大提高了设计效率和设计精度[13]。
3 滚动轴承标准件库创建方法在计算机辅助设计领域，从零件到组件，从组件到部件，从部件到产品，都不同程度地存在系列化的问题。
例如标准件滚动轴承，在产品的系列化设计中此类零件经常是几何拓扑结构相同或相似，尺寸规格不同，工程设计人员常常因不同尺寸而重复设计，这样不仅浪费时间精力，而且造成产品数据库过大，不易管理，且容易出现问题。
面对上述问题，UG提供了一套完整的产品设计解决方案，可以在产品模型设计的各个方面完成参数化设计，实现产品结构的可控性。
轴承的外径、内径、宽度和内外圈倒角半径是轴承的主要设计参数，在UG 软件中把这些参数作为设计变量建立轴承的参数化模型，即可使轴承的三维模型可根据设计参数变化而改变。
在建模工作平面上直接生成的平面图形或实体，不能完全利用参数驱动其形状、尺寸和位臵，而在草图平面中建立的每一个对象都可以通过施加约束，建立形状、尺寸和位臵参数，实现参数化设计[3]。
在建立滚动轴承标准库时,首先是在草图模式下建立滚动轴承的内圈、外圈和滚子并且对草图进行尺寸约束和几何关系约束，以实现参数化设计。
其次通过旋转和环形阵列操作生成参数化的实体模型。
最后通过部件族电子表格来创建滚动轴承的标准库。
4滚动轴承标准件库创建4.1 滚动轴承的分类根据轴承中摩擦性质的不同，可以把轴承分为滑动轴承和滚动轴承两大类。
而根据滚动轴承的结构形式不同还可以将滚动轴承分为深沟球轴承、角接触球轴承、圆柱滚子轴承、圆锥滚子轴承、调心轴承、推力球轴承等。
为减少设计和使用人员的工作量，下面以常用的五种轴承的结构形式建立了五个标准库，在工作过程中，工作人员只需打开标准库，按轴承标号调出相应的轴承即可得到所需的轴承模型。
4.2 深沟球轴承标准库的创建4.2.1 提取基本参数建立表达式如右图1所示,深沟球轴承的基本结构尺寸有D、d、B和内外圆倒角半径rs（未标注）。
而其余任意约束尺寸均可通过这三个基本尺寸，由一个特定的表达式表示出来。
以6000（GB/T276-94）为例6000深沟球轴承的基本参数如下：d=10mm //轴承内径D=26mm //轴承外径图1深沟球轴承的结构b=8mm //轴承宽度rs=0.3mm //轴承内外圈圆角半径在后期的模型草图绘制过程中，可以利用这三个基本变量来建立不同的表达式，从而达到利用这三个变量约束整个草图的所有尺寸的目的。
根据模型所需参数建立如下表达式：A=(D-d)/2//轴承的厚度从标题栏——【工具】打开表达式对话框如图所示，用D代表d，用DD代表D，用B代表b，用R代表r，输入参数表达式所示（图2）。
4.2.2 深沟球轴承模型的创建（1）在xc—yc平面建立图3所示草图，并通过所建立的表达式对图形进行约束，然后绕xc坐标轴旋转生成基体实体（图4）。
图2 表达式对话框图3 内外圈结构草图图4内外圈结构实体（2）在xc—yc平面建立图5(圆)和图6(点)所示草图，并通过所建立的表达式对图形进行约束。
图5 滚子圆结构草图图6点位臵草图图7滚子实体模型将内外圈实体隐藏后,让图5示圆沿xc坐标轴矢量方向，绕图6所示点旋转生滚子实体（图7）。
