测井资料解释和应用

测井资料综合解释经典测井是油气勘探开发过程中极为重要的一项技术手段，通过对地下岩层进行电磁、声波、核子等各种物理方法的测量，获取有关地层、含油气性质等基本参数的数据。

测井数据对于判断油气藏的性质、水文地质条件、岩性变化等都具有重要的参考价值。

本文将综合解释几种经典的测井资料，包括测井曲线、测井解释方法等。

一、测井曲线1. 自然伽马测井曲线（GR）自然伽马测井曲线测量的是地层的自然伽马辐射强度，是一种常用的测井曲线之一。

自然伽马辐射是由岩石中的放射性元素，如钍、钾和铀等的衰变所产生的。

GR曲线的峰值反映了岩石的放射性物质含量，通过与岩层进行对比分析，可以判断岩层的类型和含油气性质。

2. 电阻率测井曲线（ILD、Rt）电阻率是指物质对电流的阻碍程度，电阻率测井曲线测量了地层的电阻率值。

岩石的电阻率与其孔隙度、含水饱和度以及岩石的含油气性质密切相关。

ILD曲线是测量液体饱和度等含油气性质的重要参数，而Rt曲线通常用于描述岩石的电阻性质。

3. 声波测井曲线（DT、ΔT）声波测井曲线主要是通过测量岩石对声波的传播速度来获取有关地层岩性和孔隙度等参数。

DT曲线即声波传播时间曲线，反映了声波在地层中传播所需的时间，ΔT曲线是声波时差曲线，它可用于计算地层中流体的饱和度。

二、测井解释方法1. 直接解释法直接解释法是根据测井曲线的特征进行判断、推断，结合地层信息和岩性特征，直接得出结论。

例如，根据GR曲线的峰值及其分布情况，可以判断油气层的存在与否，以及油气层的厚度和含油饱和度等。

2. 相关系数法相关系数法是通过建立地层参数之间的统计关系来进行解释。

通过计算测井曲线之间的相关系数，可以得出地层岩性、岩相、孔隙度、饱和度等参数的推断。

例如，通过计算GR曲线与含油饱和度的相关系数，可以判断油气层的含油饱和度等。

3. 分层解释法分层解释法是根据地层的特点和垂向变化进行测井解释。

通过分析测井曲线的规律性变化和层段特点，将地层划分为若干层段，再对每个层段进行解释。

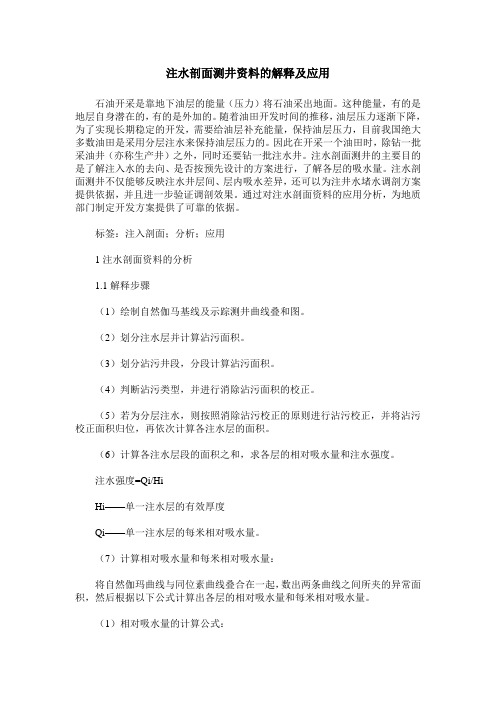

注水剖面测井资料的解释及应用石油开采是靠地下油层的能量（压力）将石油采出地面。

这种能量，有的是地层自身潜在的，有的是外加的。

随着油田开发时间的推移，油层压力逐渐下降，为了实现长期稳定的开发，需要给油层补充能量，保持油层压力，目前我国绝大多数油田是采用分层注水来保持油层压力的。

因此在开采一个油田时，除钻一批采油井（亦称生产井）之外，同时还要钻一批注水井。

注水剖面测井的主要目的是了解注入水的去向、是否按预先设计的方案进行，了解各层的吸水量。

注水剖面测井不仅能够反映注水井层间、层内吸水差异，还可以为注井水堵水调剖方案提供依据，并且进一步验证调剖效果。

通过对注水剖面资料的应用分析，为地质部门制定开发方案提供了可靠的依据。

标签：注入剖面；分析；应用1注水剖面资料的分析1.1解释步骤（1）绘制自然伽马基线及示踪测井曲线叠和图。

（2）划分注水层并计算沾污面积。

（3）划分沾污井段，分段计算沾污面积。

（4）判断沾污类型，并进行消除沾污面积的校正。

（5）若为分层注水，则按照消除沾污校正的原则进行沾污校正，并将沾污校正面积归位，再依次计算各注水层的面积。

（6）计算各注水层段的面积之和，求各层的相对吸水量和注水强度。

注水强度=Qi/HiHi——单一注水层的有效厚度Qi——单一注水层的每米相对吸水量。

（7）计算相对吸水量和每米相对吸水量：将自然伽玛曲线与同位素曲线叠合在一起，数出两条曲线之间所夹的异常面积，然后根据以下公式计算出各层的相对吸水量和每米相对吸水量。

（1）相对吸水量的计算公式：式中：Si：第i层放射性同位素测井曲线包围的异常面积∑ni=1Si：全井放射性同位素测井曲线包围的异常面积βi：第i层的相对吸水量吸水级别划分主要依据同位素与自然伽玛曲线离差的大小及各层相对吸水量、每米相对吸水量数值的对比，特别是每米相对吸水量的相互对比。

吸水级别共分为四级：即吸水好、吸水较好、吸水差和不吸水。

1.2注水剖面综合分析：除了示踪剂之外，为了从多个角度分析注入水的去向，在测示踪曲线的同时，还要同时测井温和流量曲线。

测井知识点总结一、测井的概念测井是指利用测井仪器和设备，通过测量井底岩层岩石和流体的性质，为油气勘探和开发提供地层信息的一种技术。

测井是一种地球物理和地质学的交叉学科，是油气勘探开发中的重要技术手段。

二、测井的作用1.评价储层性质：通过测井可以了解地层的岩石类型、孔隙度、渗透率等参数，帮助确定储层的物性特征，为油气储集层的评价提供数据支持。

2.确定油藏参数：通过测井可以确定油藏的含油饱和度、油层厚度、垂向展布和孔隙结构，为油田的储量估算和开发方案提供依据。

3.指导井位设计：测井可以确定地层的性质和构造，为井位的设计和钻井方案的制定提供依据。

4.优化井筒完井设计：通过测井可以了解井下岩性的变化和油层的特征，指导井筒完井设计，选择合适的生产层位和工程措施，提高油井的生产效率。

5.监测油气层动态：测井可以监测井底岩层的性质和变化，及时了解油气层的动态变化情况，指导油气开发策略。

6.保证油井安全：通过对井下岩层进行测量，可以了解地质构造、地应力状态、孔隙稳定性等情况，确保钻井安全。

三、常见的测井工具和方法1.自然伽马测井：自然伽马测井是利用地下岩石放射性元素自然辐射的特性，通过测量自然伽马射线的能量和强度，了解岩石的密度和成分，判断岩石类型和含油气性质。

2.电测井：电测井是利用钻井井筒和地层的电性差异，通过测量井底岩层对电流的导电、电阻、介电等特性参数，推断地层的电性特征、含水饱和度和孔隙度等信息。

3.声波测井：声波测井是利用声波在地层中的传播特性，通过测量声波波速和波幅的变化，推断地层的孔隙度、渗透率、孔隙结构和成岩环境等信息。

4.核磁共振测井：核磁共振测井是利用核磁共振技术，通过测量原子核在地层中的共振信号，获得储层的渗透率、孔隙度、岩石类型等参数。

5.测井解释方法：根据测井资料的性质、特点和目标，采用各种物理、地质和数学方法，对测井资料进行综合解释和处理，得出地层的物性参数和岩性解释结果。

6.测井井筒完整性检测方法：针对井筒完整性的要求，包括封隔壁、封堵操作、水泥防漏、井下环序装置，钻进模式，测井系统等方面，研究井筒完整性检查方法、工具及其应用。

生产测井原理与资料解释生产测井原理是一种通过测量井内流体的性质和流动特征来评估油井的产能和储层性质的方法。

它是油气开发过程中重要的工具，可以为油气勘探和开发提供重要的数据支持。

基于不同的原理和方法，生产测井可以得到不同的信息，包括油井产能、油层储量、油气组分、储层渗透率等。

生产测井资料解释是指通过对生产测井资料进行分析和解释，得出有关油井和储层性质的结论。

生产测井资料一般以测井曲线的形式呈现，包括电阻率曲线、自然伽马曲线、声波曲线等。

通过对这些曲线进行解析，可以获得有关储层性质和井内流体的定量和定性信息。

电阻率测井是生产测井中最常用的方法之一、它通过测量井内岩石的电阻率来评估储层的孔隙度和渗透率。

在电阻率测井曲线中，较高的电阻率通常表示较低的孔隙度和较低的渗透率，而较低的电阻率则表示反之。

通过对电阻率曲线进行解释，可以判断油井是否有产能，以及井间的储层性质差异。

自然伽马测井是用来测量井内地层放射性物质含量的方法，它可以用于判断油井中的油气含量、岩石类型、垂向流动性等。

自然伽马曲线可以显示地层中放射性元素的分布情况，通过分析曲线的形态和取值，可以判断储层的油气饱和度和岩石类型。

声波测井是一种测量地层中声波传播速度和频谱特征的方法，它可以用来评估储层的孔隙度、渗透率和井内流体性质。

声波测井曲线中的传播速度通常与地层的密度和波速有关，通过测量速度的变化，可以获得有关储层和井内流体的信息。

除了上述方法外，还有许多其他的生产测井原理和方法，如渗压测井、渗透率测井、流量测井等。

每种方法都有其特定的原理和应用范围，可以根据不同的需求选择合适的方法。

总之，生产测井原理是通过测量井内流体的性质和流动特征来评估油井的产能和储层性质的方法。

通过对生产测井资料的解释，可以获得有关油井和储层性质的重要信息，为油气勘探和开发提供数据支持。

在实际应用中，可以根据不同的需求和情况选择合适的生产测井原理和方法，以获得准确可靠的结果。

测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。

石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。

三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。

第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。

测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。
