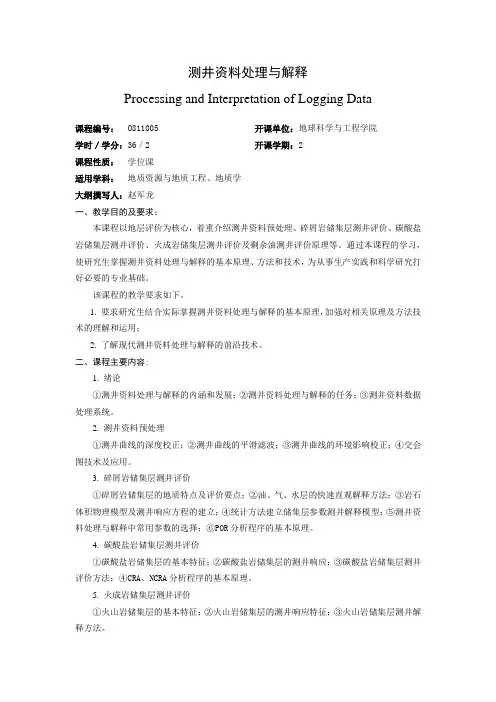

测井资料处理与解释Processing and Interpretation of Logging Data课程编号： 0811005 开课单位：地球科学与工程学院学时／学分：36／2 开课学期：2课程性质：学位课适用学科：地质资源与地质工程、地质学大纲撰写人：赵军龙一、教学目的及要求：本课程以地层评价为核心，着重介绍测井资料预处理、碎屑岩储集层测井评价、碳酸盐岩储集层测井评价、火成岩储集层测井评价及剩余油测井评价原理等。

通过本课程的学习，使研究生掌握测井资料处理与解释的基本原理、方法和技术，为从事生产实践和科学研究打好必要的专业基础。

该课程的教学要求如下。

1. 要求研究生结合实际掌握测井资料处理与解释的基本原理，加强对相关原理及方法技术的理解和运用；2. 了解现代测井资料处理与解释的前沿技术。

二、课程主要内容:1. 绪论①测井资料处理与解释的内涵和发展；②测井资料处理与解释的任务；③测井资料数据处理系统。

2. 测井资料预处理①测井曲线的深度校正；②测井曲线的平滑滤波；③测井曲线的环境影响校正；④交会图技术及应用。

3. 碎屑岩储集层测井评价①碎屑岩储集层的地质特点及评价要点；②油、气、水层的快速直观解释方法；③岩石体积物理模型及测井响应方程的建立；④统计方法建立储集层参数测井解释模型；⑤测井资料处理与解释中常用参数的选择；⑥POR分析程序的基本原理。

4. 碳酸盐岩储集层测井评价①碳酸盐岩储集层的基本特征；②碳酸盐岩储集层的测井响应；③碳酸盐岩储集层测井评价方法；④CRA、NCRA分析程序的基本原理。

5. 火成岩储集层测井评价①火山岩储集层的基本特征；②火山岩储集层的测井响应特征；③火山岩储集层测井解释方法。

6.剩余油饱和度测井解释与水淹层评价①水淹油层的地质和测井响应特征；②常规测井资料评价水淹层技术；③剩余油测井评价方法。

7.测井资料在其他领域的应用①煤田测井资料综合解释；②煤层气储集层测井解释；③页岩气储层测井解释；④水文测井资料解释；⑤工程测井资料解释。

测井技术及资料解释测井技术及资料解释应用2022年一、石油测井技术方法二、石油测井地质应用三、测井资料的处理解释(一)石油测井技术概述石油测井技术是采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术，在井中对地层的各项物理参数进行连续测量, 通过对测得的数据进行处理和解释,得到地层的岩性、孔隙度、渗透率、含油饱和度及泥质含量等参数。

石油测井技术与录井、取心等其他技术手段相比，它之所以成为地层和油气资源评价的关键技术手段，主要是由于其具有观测密度大、高分辨率与纵向连续性，以及由众多信息类型组成的综合信息群等技术优势。

三维地震服务于油气勘探和开发的全过程裸眼井测井评价裸眼井测井资料油井动态测井资料电缆测试资料射孔地震合成剖面测井沉积相分析地层评价(逐井) 岩性描述储层分析含油气评价储量计算勘探初期油藏模式分析油田解释模型完井评价孔隙度饱和度渗透率压力剖面勘探中后期油藏描述开发初期油藏模拟水泥胶结套管状况监测酸化压裂效果防砂效果产液剖面注入剖面温度压力剖面剩余油分布开发中期油藏工程开发后期采油工程油藏监测油田生产动态(二)石油测井技术方法迄今为止，测井技术已经历了四次的更新换代，这一发展进程，实质上是一个在更高层次上，形成精细分析与描述油藏地质特性配套能力的过程，是一个不断提高测井发现和评价油气藏能力的过程。

第一代：模拟测井(60年代以前、80年代末) 第二代：数字测井(60年代开始、90年开始)第三代：数控测井(70年代后期、97年开始)第四代：成像测井(90年代初期、2022年)测井方法电学声学核物理学力学磁学光学量子力学实验学电阻率测井声波测井核测井电缆地层测试井方位测井流体成份测量核磁共振测井岩电实验室测井技术应用电子学、计算机科学、传感器技术、精密加工和材料学的成果。

测井技术采用声、电、磁、放射性等物理测量方法, 应用电子技术及计算机等高新技术制造成测井仪器，在井中对地层的各项物理参数进行连续测量，现有的测井方法多达几十种.1 地层电阻率测井方法:双侧向测井双感应测井阵列感应测井微电极测井微球型聚焦测井 2.5米电位电极系测井 4.0米梯度电极系测井2、声学测井技术补偿声波长源距声波声波测井资料应用:确定岩性计算储层孔隙度及渗透率识别地层含流体性质计算岩石力学参数阵列声波数字声波多极阵列声波(Vp、Vs、Vst)垂直地震(VSP)刻度地面地震资料3、放射性测井技术自然伽马(GR) 补偿中子孔隙度(CNL) 岩性密度(DEN,Pe) 补偿密度(DEN) 自然伽马能谱(U、Th、K、SGR、CGR) 中子伽马(NGR)A、自然电位测井资料应用1.划分渗透性储层2.判断油水层(异常幅度大小)和水淹层(泥岩基线偏移) 3.地层对比和沉积相研究 4.估算泥质含量C SP SP min SP max S P min 2 GCUR *C 1 VS H 2GCUR 1自然电位5.确定地层水电阻率SSP K * lg Rmfe Cw K * lg Rwe CmfB、自然伽马测井资料应用1.划分岩性和地层对比高放射性储层：火成岩、海相黑色泥岩等；中等放射性岩石：大多数泥岩、泥灰岩等；低放射性岩石：一般砂岩、碳酸盐岩等自然伽马2.划分储层砂泥岩剖面：低伽马为砂岩储层，在半幅点处分层碳酸盐岩剖面：低伽马表示纯岩石，需结合地层孔隙度分层B、自然伽马测井3.计算地层泥质含量GR GRmin C GRmax GRmin 2GCUR *C 1 VS H 2GCUR 1自然伽马4.计算粒度中值粒度大小与沉积环境、沉积速度及颗粒吸附放射性物质的能力有关，岩性越细，放射性越强。

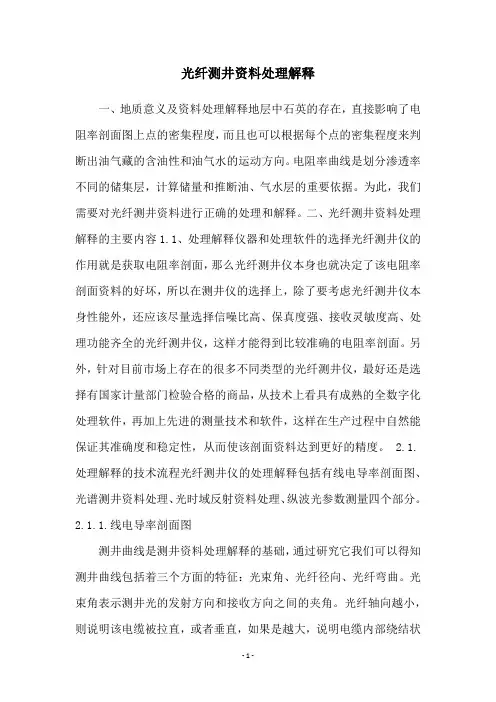

光纤测井资料处理解释一、地质意义及资料处理解释地层中石英的存在，直接影响了电阻率剖面图上点的密集程度，而且也可以根据每个点的密集程度来判断出油气藏的含油性和油气水的运动方向。

电阻率曲线是划分渗透率不同的储集层，计算储量和推断油、气水层的重要依据。

为此，我们需要对光纤测井资料进行正确的处理和解释。

二、光纤测井资料处理解释的主要内容1.1、处理解释仪器和处理软件的选择光纤测井仪的作用就是获取电阻率剖面，那么光纤测井仪本身也就决定了该电阻率剖面资料的好坏，所以在测井仪的选择上，除了要考虑光纤测井仪本身性能外，还应该尽量选择信噪比高、保真度强、接收灵敏度高、处理功能齐全的光纤测井仪，这样才能得到比较准确的电阻率剖面。

另外，针对目前市场上存在的很多不同类型的光纤测井仪，最好还是选择有国家计量部门检验合格的商品，从技术上看具有成熟的全数字化处理软件，再加上先进的测量技术和软件，这样在生产过程中自然能保证其准确度和稳定性，从而使该剖面资料达到更好的精度。

2.1.处理解释的技术流程光纤测井仪的处理解释包括有线电导率剖面图、光谱测井资料处理、光时域反射资料处理、纵波光参数测量四个部分。

2.1.1.线电导率剖面图测井曲线是测井资料处理解释的基础，通过研究它我们可以得知测井曲线包括着三个方面的特征：光束角、光纤径向、光纤弯曲。

光束角表示测井光的发射方向和接收方向之间的夹角。

光纤轴向越小，则说明该电缆被拉直，或者垂直，如果是越大，说明电缆内部绕结状况不佳。

光纤弯曲，一般情况下指的是外观形态，如果没有弯曲，则说明材质优良，相反则是制造工艺不太好。

这里面我们通常根据射线管的光斑大小来判断电缆的好坏。

而光谱资料就是利用激发器的高峰值、低谷值的位置来评价光纤测井仪的处理效果。

3.1.高速随钻数字测井资料处理与解释，实现了最新技术与老一套处理系统的融合，使电阻率资料处理更加的科学和规范，为各种油气田的资源评价提供了科学的依据。

光纤测井资料处理解释1.中子寿命2.测井曲线的意义3.仪器误差和有效曲线，下套管偏斜4.(一)定性评价(1)资料齐全与否在光纤测井数据库里面定义了20条资料。

(2)解释结果是否可靠正确与否： 20条资料包括两个方面：中子寿命；岩石的密度、电阻率、光泽度等。

(3)精度高低从解释结果来看，资料准确性较好，有9条参考资料其值大于10%。

4.(二)定量评价(1)有效系数:它是指每公里测线长度内，重复测得值之间的相对平均值的变异系数。

(这里的有效系数取决于仪器精度)(2)孔隙度:g。

(3)电阻率ρ。

(4)自然伽马γ。

影响因素：可分为仪器、操作、接头质量和井眼质量四个方面。

(1)仪器仪器性能优劣直接影响到地层的解释精度。

为了提高光纤测井解释的精度和解释效率，必须采用先进的仪器，如果没有现代化的仪器设备做保障，测量工作就无法完成。

(2)操作人员首先要熟练掌握仪器的操作方法，学会仪器各项功能的使用，不断地总结经验教训，在实际操作过程中发现问题及时纠正。

(3)接头质量(4)解释结果正确与否及其原因如果某一测点在多组曲线上的结果相同，并且分析其他测点所测曲线数据，所有的资料结果均在误差范围之内，那么应判断该测点在这组曲线上的解释结果是正确的。

相反，如果某一测点在多组曲线上的结果不同，则该测点的解释结果是错误的，或者是测量仪器发生故障引起的。

这些错误都是由于操作人员对光纤测井的特性理解不够、仪器的性能不稳定、仪器的检测装置出现问题等原因造成的。

由此可见，要想提高光纤测井的解释精度，关键在于提高操作人员的技术水平和接头质量。

(5)解释结果可靠与否及其原因正确的解释结果说明岩性解释是正确的，解释结果可以达到0。

5%以上。

如果达不到此标准，则应视情况分析原因，进行解释补救。

(6)重复性资料的重复性是通过检查20条资料中第19条的重复值确定的。

1.中子寿命2.测井曲线的意义3.仪器误差和有效曲线，下套管偏斜4.(一)定性评价(1)资料齐全与否在光纤测井数据库里面定义了20条资料。

测井资料处理与解释复习题填空1.、测井资料处理与解释：按照预定的地质任务，用计算机对测井信息进行分析处理，并结合地质、录井和生产动态等资料进行综合分析解释，以解决地层划分、油气储层和有用矿藏的评价及勘探开发中的其它地质和工程技术问题，并将解释成果以图件或数据表的形式直观显示出来。

2.、测井资料处理与解释成果可用于四个方面：储层评价、地质研究、工程应用和提供自然条件下岩石物理参数。

3、测井数据预处理主要包括模拟曲线数字化、测井曲线标准化、测井曲线深度校正、环境影响校正。

4、四性关系中的“四性”指的是岩性、物性、含油性、电性。

碎屑岩储层的基本参数：（1）泥质含量（2）孔隙度（3）渗透率（4）饱和度（5）储层厚度5、储层评价包括单井储层评价和多井储层评价。

单井储层评价要点包括岩性评价、物性评价、储层含油性评价、储层油气产能评价。

多井储层评价要点主要任务包括：全油田测井资料的标准化、井间地层对比、建立油田参数转换关系、测井相分析与沉积相研究、单井储集层精细评价、储集层纵横向展布与储集层参数空间分布及油气地质储量计算。

；6、识别气层时（三孔隙度识别），孔隙度测井曲线表现为“三高一低”的特征，即高声波时差、高密度孔隙度、高中子伽马读数、低中子孔隙度。

7、碳酸盐岩的主要岩石类型为石灰岩和白云岩。

主要造岩矿物为方解石和白云石。

8、碳酸盐岩储集空间的基本形态划分为三类：孔隙与喉道、裂缝、洞穴。

9、碳酸盐岩储层按孔隙空间类型可划分为孔隙型、裂缝型、裂缝—孔隙型、裂缝—洞穴型。

10、碳酸盐岩储层划分原则：一是测井信息对各种孔隙空间所能反映的程度，即识别能力；二是能基本反映各种储层的主要性能和差异。

的含量可划分为超基性岩（苦橄岩和橄榄岩）、基性岩（玄武11、火山岩按SiO2岩和辉长岩）、中性岩（安山岩和闪长岩）和酸性岩（流纹岩和花岗岩）。

12、火山岩的电阻率一般为高阻，大小：致密熔岩>块状致密的凝灰岩>熔结凝灰岩>一般凝灰岩13、火山岩的密度大小，从基性到酸性，火山岩的密度测井值逐渐降低。

测井数据处理与综合解释1、测井解释收集的第一性资料：①钻井取芯②井壁取芯和地层测试③钻井显示④岩屑录井⑤气测录井⑥试油资料2、测井数据预处理在用测井数据计算地质参数之前，对测井数据所做的一切处理都是预处理。

主要包括：①深度对齐：使每一深度各条测井数据同一采样点的数据。

②把斜井曲线校正成直井曲线③曲线平滑处理：把非地层原因引起的小变化或不值得考虑的小变化平滑掉。

④环境校正：把仪器探测范围内影响消除掉，获得地层真实的数值。

⑤数值标准化：消除系统误差的方法。

测井资料的定性解释是确定每条曲线的幅度变化和明显的形态特征反映的地层岩性、物性和含油性，结合地区经验，对储集层做出综合性的地质解释。

三、测井综合解释由各油田测井公司的解释中心选择的处理解释程序，有比较富有经验的人员，较丰富的资料对测井数据做更完善的处理和解释，它向油田提供正式的单井处理与解释结果，综合地质研究，还可以完成地层倾角、裂缝识别、岩石机械性质解释等特殊处理。

1、地层评价方法以阿尔奇公式和威里公式为基础，发展了一套定量评价储集层的方法，包括：①建立解释模型；②用声速或任何一种孔隙度测井计算孔隙度；③用阿尔奇公式计算含水饱和度和含油气饱和度；④快速直观显示地层含油性、可动油和可动水；⑤计算绝对渗透率；⑥综合判断油气、水层。

2、评价含油性的交会图电阻率—孔隙度交会图3、确定束缚水饱和度和渗透率储集层产生流体类别和产量高低, 与地层孔隙度和含油气、束缚水饱和度、绝对渗透率和原油性质等有关。

束缚水饱和度与含水饱和度的相互关系，是决定地层是否无水产油气的主要因素，绝对渗透率是决定地层能否产出流体的主要因素，束缚水饱和度有密切关系。

没有一种测井方法可直接计算这两个参数。

确定束缚水饱和度的方法：1）将试油证实的或综合分析确有把握的产油。

油基泥浆取芯测量的含水饱和度就是束缚水饱和度。

2）深探测电阻率计算的含水饱和度作为束缚水饱和度。

3）根据试油、测井资料的统计分析，确定束缚水饱和度。
