测井资料处理与解释之绪论

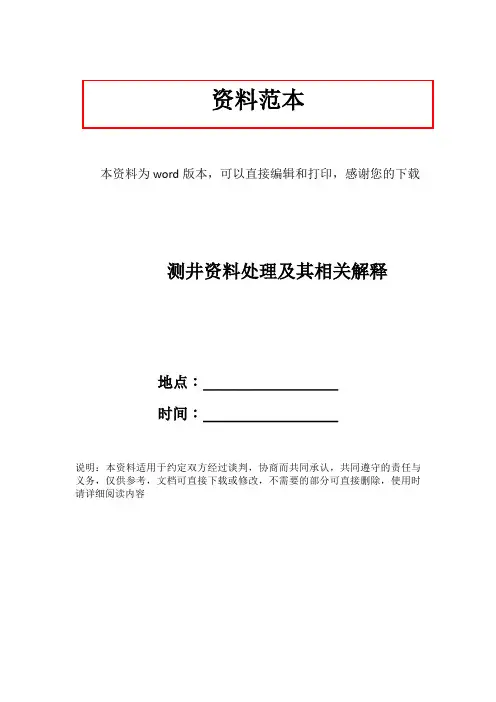

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载测井资料处理及其相关解释地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容测井资料处理与解释7.1 测井资料综台解释 comprehensive log interpretation对用多种测井方法获得的资料进行综合地质解释。

7.2 测井数据处理 log data processing用人工或计算机处理测井数据。

7.3 测井地层评价 formation evaluation主要应用测井资料评价地层的岩性、物件和所含流体性质的过程。

分棵眼井地层评价和套管井地层评价。

7.4 岩石物性 rock properties主要指储层岩石储集流体和流体渗流能力的物理性质。

测井解释中的岩石物性指孔隙度和渗透率。

7.5 储集层基本参数 reservoir fundamental parameter反映储集层性质的有效孔隙度、绝对渗透率、含油气饱和度(或含水饱和度)和储集层有效厚度。

7.6 总孔隙度 total porosity单位体积岩石中所有孔隙体积之和，包括孤立孔隙与被粘土束缚水所占据的孔隙体积。

7.7 非连通孔隙度 non-connected porosity孤立孔隙度 isolated porosity单位岩石体积内与孔隙网络不连通的孔隙体积。

非连通孔隙可能在火成岩或碳酸盐岩中明显发育,如溶洞、铸模和粒内孔隙。

7.8 有效孔隙度 effective porosity单位体积岩石中对流体渗流有贡献的连通孔隙体积。

它不包括孤立孔隙(与其他孔隙之间不连通)以及粘土矿物或其他颗粒吸附水所占据的孔隙体积。

岩心孔隙度测量—般是在干燥状态下进行的，岩心烘干过程基本使粘土束缚水丧失。

测井资料处理与解释Processing and Interpretation of Logging Data课程编号： 0811005 开课单位：地球科学与工程学院学时／学分：36／2 开课学期：2课程性质：学位课适用学科：地质资源与地质工程、地质学大纲撰写人：赵军龙一、教学目的及要求：本课程以地层评价为核心，着重介绍测井资料预处理、碎屑岩储集层测井评价、碳酸盐岩储集层测井评价、火成岩储集层测井评价及剩余油测井评价原理等。

通过本课程的学习，使研究生掌握测井资料处理与解释的基本原理、方法和技术，为从事生产实践和科学研究打好必要的专业基础。

该课程的教学要求如下。

1. 要求研究生结合实际掌握测井资料处理与解释的基本原理，加强对相关原理及方法技术的理解和运用；2. 了解现代测井资料处理与解释的前沿技术。

二、课程主要内容:1. 绪论①测井资料处理与解释的内涵和发展；②测井资料处理与解释的任务；③测井资料数据处理系统。

2. 测井资料预处理①测井曲线的深度校正；②测井曲线的平滑滤波；③测井曲线的环境影响校正；④交会图技术及应用。

3. 碎屑岩储集层测井评价①碎屑岩储集层的地质特点及评价要点；②油、气、水层的快速直观解释方法；③岩石体积物理模型及测井响应方程的建立；④统计方法建立储集层参数测井解释模型；⑤测井资料处理与解释中常用参数的选择；⑥POR分析程序的基本原理。

4. 碳酸盐岩储集层测井评价①碳酸盐岩储集层的基本特征；②碳酸盐岩储集层的测井响应；③碳酸盐岩储集层测井评价方法；④CRA、NCRA分析程序的基本原理。

5. 火成岩储集层测井评价①火山岩储集层的基本特征；②火山岩储集层的测井响应特征；③火山岩储集层测井解释方法。

6.剩余油饱和度测井解释与水淹层评价①水淹油层的地质和测井响应特征；②常规测井资料评价水淹层技术；③剩余油测井评价方法。

7.测井资料在其他领域的应用①煤田测井资料综合解释；②煤层气储集层测井解释；③页岩气储层测井解释；④水文测井资料解释；⑤工程测井资料解释。

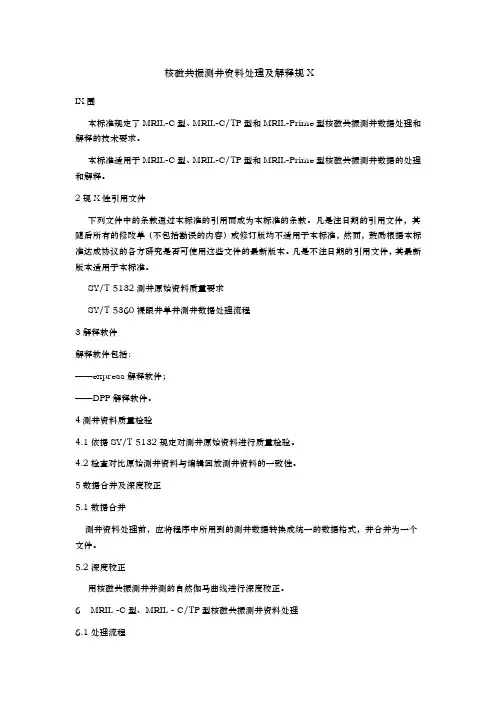

核磁共振测井资料处理及解释规XIX围本标准规定了MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据处理和解释的技术要求。

本标准适用于MRIL-C型、MRIL-C/TP型和MRIL-Prime型核磁共振测井数据的处理和解释。

2规X性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

SY/T 5132测井原始资料质量要求SY/T 5360裸眼井单井测井数据处理流程3解释软件解释软件包括：——express解释软件；——DPP解释软件。

4测井资料质量检验4.1依据SY/T 5132规定对测井原始资料进行质量检验。

4.2检查对比原始测井资料与编辑回放测井资料的一致性。

5数据合并及深度校正5.1数据合并测井资料处理前，应将程序中所用到的测井数据转换成统一的数据格式，并合并为一个文件。

5.2深度校正用核磁共振测井并测的自然伽马曲线进行深度校正。

6 MRIL -C型、MRIL - C/TP型核磁共振测井资料处理6.1处理流程MRIL -C型、MRIL - C/TP型资料处理流程如图1。

图1 MRIL-C型、MRIL-C/TP型资料处理流程图6.2回波处理( MRILPOST)6.2.1回波处理流程如图2.图2回波处理流程图6.2.2对回波串进行反演拟合，得到T2分布、核磁共振有效孔隙度、地层束缚水孔隙度和可动流体孔隙度等。

6.2.3输入曲线主要包括：——ECHO:长等待时间原始回波串，单位为毫秒(ms)；——ECHOB：短等待时间原始回波串，单位为毫秒(ms)。

6.2.4输入参数主要包括：-STEP：开关控制选择，表示暂停或继续；-DEPTH：深度信息；-BIN：用拟合回波串所用Bin的个数；-ECHO：计算T2分布的原始回波申序号、回波个数和回波间隔；-MODE：显示操作模式（浏览或记录）；-SCALE：设置比例；-FILTER：设置低通滤波和平均值参数。

测井监督培训课程测井资料处理解释蔡文渊中国石油测井有限公司华北事业部2008年1月内容⏹测井资料综合解释基础⏹测井资料数据处理基本方法⏹砂泥岩地层测井解释方法⏹碳酸盐岩裂缝性储层测井解释方法⏹测井资料地质应用⏹测井资料工程应用⏹生产测井解释方法简介第一部分测井资料综合解释基础⏹测井是应用地球物理方法（包括重、磁、电、震、测井）之一。

是利用岩层的电化学、电、磁、声学、放射性及核物理等地球物理响应特性，测量物理参数的方法。

⏹用物理学的原理解决地质学的问题。

第一部分测井资料综合解释基础⏹测井方法众多。

电、声、放射性是三种基本方法。

特殊方法（如电缆地层测试、地层倾角测井、成像测井、核磁共振测井），其他形式如随钻测井。

⏹各种测井方法基本上是间接地、有条件地反映岩层地质特性的某一侧面（岩石物理性质）。

第一部分测井资料综合解释基础测井资料综合解释就是按照地质任务选择多种测井方法组成综合测井系列，根据测井解释原理和方法，结合地质、钻井、开发等资料，进行测井资料数据处理，作出综合性的地质解释，解决地层和储层划分、油气层和有用矿藏的识别与评价、以及勘探开发中的其他地质问题。

一、测井解释的主要任务✓地层评价✓地质解释及应用✓工程检测及应用✓产吸剖面解释裸眼井（地层评价）测井系列套管井（地层评价）测井系列生产测井及工程测井系列1、地层评价裸眼井、套管井地层评价：➢岩性识别与评价——泥质、矿物成分及含量，岩性剖面➢储层划分及参数计算——孔、渗、饱及厚度等➢油气层（其他矿藏）识别与评价常规地层评价(单井)主要任务——划分单井地质剖面——储集层评价1）储层划分2）岩性评价3）物性评价4）含油性评价5）油气层及产能评价2、地质解释及应用➢综合录井剖面成图、岩心归位、地层对比➢构造解释与沉积相分析➢油藏描述➢储量参数计算3、工程检测及应用➢井斜、方位、井径等井眼几何形态➢地层（孔隙流体）压力➢岩石力学参数——地应力剖面➢固井质量评价➢套管工程检测➢射孔质量、酸化和压裂效果检查4、产吸剖面解释➢产液剖面解释➢吸水剖面解释➢确定出水、串槽层位二、测井解释模型测井信息地质信息测井记录的各种岩石物理参数：电阻率、声波时差、体积密度、自然电位…解释成果：岩性(矿物成分含量)、泥质含量、孔隙度、渗透率、含水饱和度…二、测井解释模型测井信息与地质信息的对应关系广义上：测井信息与地质信息客观关系的形象化描述，如岩电关系等。

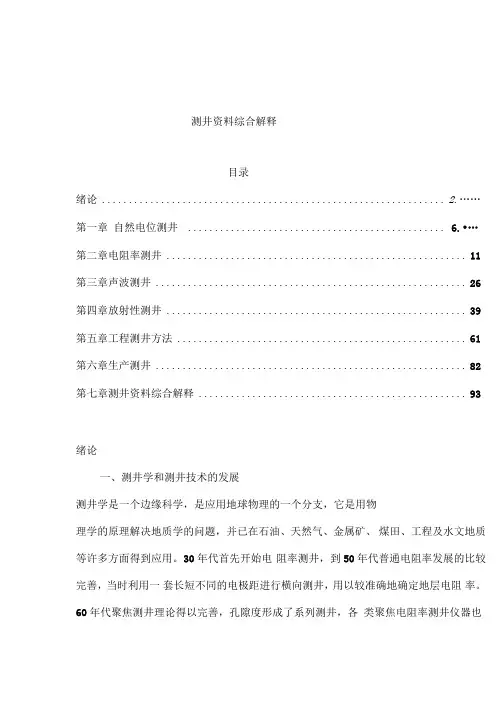

测井资料综合解释目录绪论 ................................................................ 2.......第一章自然电位测井 ................................................ 6.•...第二章电阻率测井 .. (11)第三章声波测井 (26)第四章放射性测井 (39)第五章工程测井方法 (61)第六章生产测井 (82)第七章测井资料综合解释 (93)绪论一、测井学和测井技术的发展测井学是一个边缘科学，是应用地球物理的一个分支，它是用物理学的原理解决地质学的问题，并已在石油、天然气、金属矿、煤田、工程及水文地质等许多方面得到应用。

30年代首先开始电阻率测井，到50年代普通电阻率发展的比较完善，当时利用一套长短不同的电极距进行横向测井，用以较准确地确定地层电阻率。

60年代聚焦测井理论得以完善，孔隙度形成了系列测井，各类聚焦电阻率测井仪器也得到了发展，精度也相应得以提高。

测井资料的应用也有了长足的发展，随着计算机的应用，车载计算机和数字测井仪也被广泛的应用。

到现在又发展了各种成像测井技术。

二、测井技术在勘探及开发中的应用无论是金属矿床、非金属矿床、石油、天然气、煤等，在勘探过程中在地壳中只要富集，就具有一定特点的物理性质，那我们就可以用地球物理测井的方法检测出来。

特别是石油和天然气，往往埋藏很深，只要具有储集性质的岩石，就有可能储藏有流体矿物。

它不用像挖煤一样。

而是只要打一口井，确定出那段地层能出油，打开地层就可以开采。

由于用测井资料可以解决岩性，即什么矿物组成的岩石，它的孔隙度如何，渗透率怎么样，含油气饱和度大小。

沉积时是处于什么环境，是深水、浅水、还是急流河相，有无有机碳，有没有生油条件，能不能富集。

在勘探过程中，可以解决生油岩，盖层问题，也可以对储层给予评价，找到目的层，解释出油、气、水。

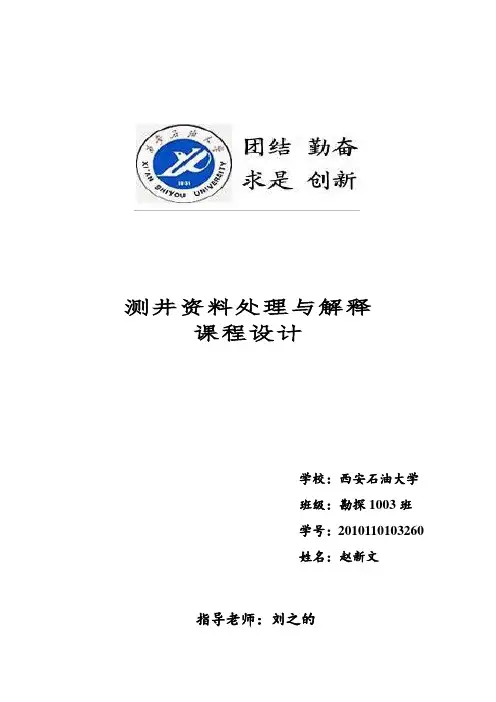

测井资料处理与解释课程设计指导老师：刘之的《测井资料处理与解释》课程设计报告测井技术一般包括测井方法原理、测井仪器与数据采集、测井资料处理与解释三大部分。

测井资料处理与解释就是对测井信息进行加工处理，遵循地质约束测井、岩心刻度测井原则，将测井信息较为合理的转化为地质信息，以实现测井服务于地质和开发的目标。

测井资料处理与解释的核心问题就是储层评价和油气层评价。

此次课程设计老师给出莫里青地区的测井数据和分析数据，我们在老师的帮助之下，对此地区的数据进行了分析和研究，根据分析化验孔隙度进行岩心归位，完成了此地区的骨架图版、渗透率模型、岩电参数图版，根据矿化度资料确定地层水电阻率，并且最终完成测井解释及成果图一份。

1. 课程设计的目的与要求本课程设计是测井资料处理与解释教学环节的延续（独立设课），目的是巩固课堂所学的理论知识，加深对测井解释方法的理解，学会分析某井的测井曲线，会根据数据作出图版并且进行分析，得出必要的参数，建立测井解释模型，利用现有绘图软件卡奔完成数据成图，根据宏程序对测井曲线进行加载，能初步学会划分油水层，最终完成成果图一份和报告一份。

2. 课程设计主要内容2.1岩心归位。

本课程设计选用伊56井作为研究，先对所给的数据进行检查，再加载到karbon软件里面，生成曲线，并做适当调整。

由于所取岩心进行分析化验的深度和测井测得的深度不一致，所以需要进行岩心归位。

根据分析的孔隙度和声波时差、孔隙度和密度的线性关系对岩心孔隙度进行归位调整，是之和声波或者密度曲线进行很好的吻合。

在对伊56井进行归位是发现，在2390m—3121m段岩心孔隙度与声波时差具有很好的线性关系。

（如图1）图1 岩心归位图一、 骨架图版。

由岩石体积物理模型建立孔隙度测井响应方程。

（1）根据声波时差建立方程：ma f ma t t t t ∆-∆∆-∆=φ；根据密度建立方程：fma ma ρρρρφ--=b 。

通过测井得出来的声波时差和密度，可以多孔隙度进行计算。
