PIC 系列单片机数据存储器的特点和功能概要

PIC系列单片机数据存储器的特点和功能（中）PIC单片机学习PIC单片机数据存储器时，不仅要了解各寄存器单元的功能，而且还应在编制程序时会调用它们完成编程目的。

下面笔者将以编程实例说明它们的用途。

2 间接寻址寄存器INDF和FSR位于PIC单片机数据存储器的最顶端、地址00单元（地址码最小）的间接寻址寄存器INDF是一个空的寄存器。

它只有地址码，在物理上不是一个真正的寄存器。

它的功能常常与寄存器FSR（又称寄存器选择寄存器）配合工作，实现间接寻址目的。

初学专用寄存器INDF和FSR时，记住下述的逻辑关系对编程是有帮助的：使用寄存器INDF的任何指令，在逻辑上都是对寄存器FSR所指向的RAM进行访问，即对INDF（本身）进行间接寻址（访问），读出的应是FSR内容。

以下的一个简单程序是用间接寻址方式清除RAM地址20h～2Fh单元寄存器内容的实例。

MOVLW0x20；20h→w，对指向RAM单元的指针；初始化MOVWF FSR；20h→FSR，FSR指向RAMLOOP CLRF INDF；清除INDF，即清除FSR内容所指；向的单元20h→2FhINCF FSR；（指针）FSR内容加1BTFSS FSR，4；判别（指令）FSR的D3位，若为零；执行下条循环指令；若为1间跳；执行。

GOTO LOOP；跳转到LOOP（循环）CONTINUE…；已完成功能，继续执行程序由上述指令看出，因寄存器INDF和FSR的配合工作，达到了对RAM地址20h～2Fh 的寄存器清零目的。

由于完成上述功能的指令数很少，这就会简化指令系统，使PIC单片机的指令集得以精简。

说明：上述各条指令易于看懂，所以无需再复述，但其中的一条判别指令“BTFSS FSR，4”比较关键。

该条指令是保证题设中要选择RAM地址单元上限值2Fh时，其对应的二进制数为00101111B，此时FSR的第4位恰为1。

所以上述指令中用了一条判断指令；BTFSS FSR，4，判断FSR的D3位值是否为1，若不为1而为0，则执行下条循环指令GOTO LOOP，使FSR中的地址不断加1，直到寄存器FSR的D3位为1时，这时它的内容代表的RAM地址恰为2Fh。

第三章 PIC存储器

Bit6／INTEDG：INT 中断信号触发边沿选择位，主动参数。 0： BR0/INT引脚上的上升沿触发； 1： BR0/INT引脚上的下降沿触发。 Bit7／RBPU：B端口弱上拉使能位，主动参数。 0： RB0-RB7引脚弱上拉使能； 1： RB0-RB7引脚弱上拉不使能。
5．中断控制寄存器INTCON
2．间接寻址的寄存器INDF和FSR
在RAM数据存储器中，有一个非常特别的寄存器INDF它的专有功能是与FSR寄存器配合，实现间接寻址。当访问地址INDF时，实际上是访问以 FSR内容为地址的数据存储器RAM单元。
直接寻址/间接寻址方式的示意图
在直接寻址中，体选码来自状态寄存器 STATUS的RP1和RPO位，体内的单元地址直接来自指令机器码。而在间接寻址中，体选码由STATUS的IRP位和FSR寄存器的BIT7组成
Bit3／PSA：前后分频器分配位，主动参数。 0：分配给TMR0，作为TMR0的前分频器； 1：分配给WDT，作为WDT的后分频器。 Bit4／T0SE：TMR0用于计数器，计数脉冲信号边沿选择位，主动参数。 0： RA4/T0CKI引脚上的上升沿增量； 1： RA4/T0CKI引脚上的下降沿增量。 Bit5／T0CS：定时/计数器TMR0时钟源选择位，主动参数。 0：用内部指令周期时钟（CLKOUT）作为TMR0的触发脉冲； 1：用T0CKI引脚上的外部时钟作为TMR0的触发脉冲。
存储器从使用功能上来分，可分为随机存储器RAM（Random Access Memory）和只读存储器ROM（Read Only Memory）两类。
3.2 程序存储器构架
F877程序存储器具有13位宽的程序计数器PC。PC指针所产生的13位地址最大可寻址的程序存储器空间为8K ，相应的地址编码范围为0000H~lFFFH 。 F877归属于中档单片机，其指令字节宽度为14位，内部构架配置了8K ╳ l4位的闪烁FLASH程序存储器。

PIC03指令系统

பைடு நூலகம்⒁递减跳转指令
▪ 格式：DECFSZ F，d
▪ 功能： F寄存器内容减1，结果存入F(d=1)或 W(d=0)，如果结果为0则跳过下一条指令，否则顺序执行，即F-1→d，若F-1=0，则PC+l→PC。
▪ 备注：影响STATUS寄存器状态位Z。
⒂寄存器带进位位循环左移指令 ▪ 格式：RLF F，d ▪ 功能：将F寄存器带C循环左移，结果存入F(d=1)
⑺寄存器逻辑异或指令
▪ 格式：XORWF F，d ▪ 功能： F寄存器内容和W寄存器内容相异或，结果
存入F(d=1)或W(d=0)，即F W→d 。 ▪ 备注：影响STATUS寄存器状态位Z。例如： XORWF REG，1
若执行指令前(REG)=0xAF，(W)=0xB5，则执行指令后(REG)=0x1A，(W)=0xB5，Z=0。 ⑻寄存器取反指令
从指令流中可以看出：
在PIC单片机中，一条指令的取指操作和译码执行操作，实际上是在两个指令周期内完成的。但是由于“指令流水线”的结构，使得每条指令的取指和执行过程平均只花费一个指令周期，除了个别跳转指令。因此人们习惯于说成，PIC单片机采用的是单周期指令。
§2.2 指令系统概览
PIC16F87X共有35条指令，均是长度为14位的单字节指令。在逐条讲解PIC单片机的指令之前，先介绍PIC指令集合中经常用到的一些符号以及含义。
①MOVF REG，0
若执行指令前(W)=0x00，(REG)=0x3F，则执行指令后(W)=0x3F，(REG)=0x3F，Z=0。
②MOVF INDF，0 ；(假设INDF=00H)
间接寄存器寻址。若执行指令前(W)=0x17， (FSR)=0xC2，(0C2H)=0x00，则执行指令后

PIC简介及工作原理

PLC 的特点一、 PLC 的主要特点(1)高可靠性①所有的 I/O 接口电路均采用光电隔离，使工业现场的外电路与 PLC 内部电路之间电气上隔离。

②各输入端均采用 R-C 滤波器，其滤波时间常数普通为10-20ms。

③各模块均采用屏蔽措施，以防止辐射干扰。

④采用性能优良的开关电源。

⑤对采用的器件进行严格的筛选。

⑥良好的自诊断功能，一旦电源或者其他软、硬件发生异常情况，CPU 即将采用有效措施，以防止故障扩大。

⑦大型 PLC 还可以采用由双 CPU 构成冗余系统或者有三 CPU 构成表决系统,使可靠性更进一步提高。

(2)丰富的 I/O 接口模块PLC 针对不同的工业现场信号，如：•交流或者直流；•开关量或者摹拟量；•电压或者电流；•脉冲或者电位；• 强电或者弱电等。

有相应的 I/O 模块与工业现场的器件或者设备，如：•按钮• 行程开关• 接近开关• 传感器及变送器•电磁线圈• 控制阀直接连接此外为了提高操作性能，它还有多种人-机对话的接口模块；为了组成工业局部网络，它还有多种通讯联网的接口模块，等等。

(3)采用模块化结构为了适应各种工业控制需要除了单元式的小型 PLC 以外绝大多数 PLC 均采用模块化结构 PLC 的各个部件包括 CPU 电源 I/O 等均采用模块化设计由机架及电缆将各模块连接起来系统的规模和功能可根据用户的需要自行组合(4)编程简单易学PLC 的编程大多采用类似于继电器控制路线的梯形图形式对使用者来说不需要具备计算机的专门知识因此很容易被普通工程技术人员所理解和掌握(5)安装简单维修方便PLC 不需要专门的机房可以在各种工业环境下直接运行使用时只需将现场的各种设备与 PLC 相应的 I/O 端相连接即可投入运行各种模块上均有运行和故障指示装置便于用户了解运行情况和查找故障由于采用模块化结构因此一旦某模块发生故障用户可以通过更换模块的方法使系统迅速恢复运行二、 PLC 的功能(1) 逻辑控制(2) 定时控制(3) 计数控制(4) 步进(顺序)控制(5) PID 控制(6) 数据控制——PLC 具有数据处理能力(7) 通信和联网(8) 其它PLC 还有许多特殊功能模块，合用于各种特殊控制的要求，如：定位控制模块， CRT 模块。

白中英计算机组成原理第3章内部存储器

字扩展
总结词
字扩展是通过增加存储器芯片的数量来扩展存储容量的方法。
详细描述
字扩展是指通过增加存储器芯片的数量来扩展存储容量的方法。例如，将两个8 位存储器芯片组合成一个16位存储器，存储容量将增加一倍。
字位扩展
总结词
字位扩展是通过同时增加存储器的字和位数来扩展存储容量的方法。
详细描述
字位扩展是指同时增加存储器的字和位数来扩展存储容量的方法。例如，将两个8位16字存储器芯片组合成一个16位 32字存储器，存储容量将增加一倍。
DRAM的特点和工作原理
集成度高
由于每个存储单元只有一个电容和一个晶体管， DRAM的集成度较高。
功耗低
DRAM的功耗较低，因为不需要像SRAM那样不断刷新存储单元。
速度较慢
由于电容需要充电和放电，DRAM的读写速度
较慢。
价格低
由于制造成本较低， DRAM的价格较低。
高速缓冲存储器（Cache）
主存通过地址总线、数据总线和控制总线与CPU和其他设备进行通信。
辅助存储器（硬盘、光盘等）
辅助存储器的容量较大，但访问速度较慢。
辅助存储器通常用于存储操作系统、应用程序、用户数据等，当计算机关闭时，数据仍然保留在辅助存储
器中。
辅助存储器是计算机中用于长期存储数据的设备，如硬盘、光盘、磁带等。
05
存储器的层次结构
高速缓存（Cache）
高速缓存是一种特殊类型的存储器，用于存储CPU经常访问
的数据和指令。
高速缓存通常由静态随机存取存储器（SRAM）构成，具有高速访问速度，通常位于CPU内部或
与CPU紧密相邻。
高速缓存分为一级缓存（L1 Cache）、二级缓存（L2 Cache）等，各级缓存容量和访问速度不同。

使用PIC单片机的EEPROM

PIC16F886系列单片机的SRAM是368字节，EEPROM是256字节。通过对4个寄存器进行操作就可以实现EEPROM的操作。
以下是对EEPROM的读和写程序代码：
void EEPROMwrite(uchar EEAddr,uchar Cmd)
{
EEADR = EEAddr; //EEPROM的地址
使用PIC单片机的EEPROM
PIC单片机中程序存储器是Flash结构，数据存储器有两种类型SRAM和EEPROM程序设计时，大部分变量特别是全局变量默认是存放在SRAM中，这些数据掉电后不能保存，复位后这些变量又变为默认值。在某些情况下，希望单片机复位后能记忆复位前的数值，这就要用EEPROM来存储这些数值。
GIE = 0Байду номын сангаас
RD = 1;
ReEEPROMread = EEDATA; //EEPROM的读数据
RD = 0;
GIE = 1;
return ReEEPROMread;
}
EEDATA = Cmd; //EEPROM的写数据
EEPGD = 0;
//CFGS = 0; //PIC18F中要用到
GIE = 0;
WREN = 1;
EECON2 = 0x55; //必须按这样的时序
EECON2 = 0xAA;
WR = 1;
while(WR==1); //等待写操作完成
GIE = 1;
}
uchar EEPROMread(uchar EEAddr)
{
uchar ReEEPROMread;
EEADR = EEAddr;
EEPGD = 0;

PIC单片机各寄存器汇总

1) 芯片的振荡模式选择。

2) 片内看门狗的启动。

3) 上电复位延时定时器PWRT的启用。

4) 低电压检测复位BOR模块的启用。

5) 代码保护。

__CONFIG_CP_OFF &_WDT_OFF &_BODEN_OFF &_PWRTE_ON &_XT_OSC &_WRT_OFF &_LVP_OFF &_CPD_OFF ;_CP_OFF 代码保护关闭_WDT_OFF 看门狗关闭_BODEN_OFF_PWRTE_ON 上电延时定时器打开_XT_OSC XT振荡模式_WRT_OFF 禁止Flash程序空间写操作_LVP_OFF 禁止低电压编程_CPD_OFF EEPROM数据读保护关闭LVP Low Voltage Program 低电压编程CP Code Protect 代码保护Date EE Read Protect EEPROM数据读保护Brown Out DetectPower Up TimerWatchdog TimerFlash Program Write外部时钟输入（HS，XT或LP OSC配置）如下图：陶瓷（ceramic）谐振器电容的选择如下表：一般情况为：11 1111 0011 0001 0x3F31 或0x3F71位13 CP：闪存程序存储器代码保护位11=代码保护关闭0=所有程序存储器代码保护位12 未定义：读此位为1 1位11 DEBUG：在线调试器模式位11=禁止在线调试器，RB6和RB7是通用I / O引脚0=在线调试功能开启，RB6和RB7专用于调试位10：9 WRT1：WRT0：闪存程序存储器的写使能位11PIC16F876A / 877A11=写保护关闭，所有的程序存储器可能被写入由EECON控制10=0000h-00FFh写保护，0100h-1FFFh写入由EECON控制01=0000h-07FFh写保护，0800h-1FFFh写入由EECON控制00=0000h-0FFFh写保护，1000h-1FFFh写入由EECON控制位8 CPD：数据EEPROM存储器代码保护位(Code Protection bit) 1 1=数据EEPROM存储器代码保护关闭0=数据EEPROM存储器代码保护功能开启位7 LVP：低电压（单电源）在线串行编程使能位(Low V oltage Program) 0 1=RB3/PGM引脚有PGM功能，低电压编程启用0=RB3是数字I / O 引脚，HV(高电压13V左右) 加到MCLR必须用于编程位6 BOREN：欠压复位使能位（低电压检测复位）(Brown-out Reset(Detect)) 0 1=低电压检测复位BOR（BOD）模块启用0=低电压检测复位BOR（BOD）模块关闭位5:4 未定义：读此两位均为1 11位3 PWRTEN：上电定时器使能位（上电复位延时定时器）(Power-up Timer) 0 1=上电定时器关闭0=上电定时器开启位2 WDT：看门狗定时器使能位0晶体振荡器电容的选择1=看门狗开启如右图：0=看门狗关闭位1：0 Fosc1：Fosc0：振荡器选择位0111=RC振荡器10=晶体振荡器HS模式。

PIC详细功能及原理介绍

1PIC 单片机开板详细功能及原理使用说明第1章 PIC单片机开发板简介1.1 产品概述本套开发板为天祥电子工程师综合市场上现有的多种PIC开发板的功能之优点,结合工程师们多年项目经验之需求,特别为PIC单片机爱好者们研制的具有强大功能的PIC单片机学习开发板。

该开发板集常用的单片机外围资源、烧写电路于一身。

配合天祥电子出品的配套视频教程及提供的资料和例程，可以让您在最短的时间内，全面的掌握PIC单片机编程技术。

板子的供电和下程序下载共用一根USB线与电脑连接，使用方便，性能稳定。

最大的特点是配套有郭老师亲自讲解的视频教程，让学习者轻松上手。

该开发板特别适合单片机初学者以及电子爱好者自学使用。

与PIC单片机开发板配套的视频教程全部十三讲，非常详细的讲解软件的使用、程序的编写，整个过程全部用单片机的C语言讲解，全新的讲课风格，跳过复杂的单片机内部结构知识，首先从单片机的应用讲起，一步步深入到内部结构，让学生彻底掌握其实际应用方法。

2第2章 MPLAB IDE集成开发环境第3章 PIC开发板资源介绍3.1 单片机引脚资源及系统时钟选择3.1.1 系统组成本模块主下由以下部分组成：1)40脚芯片插座2)PIC16F57芯片插座3)28脚芯片插座4)20脚芯片插座5)18脚芯片插座6)14脚芯片插座7)8脚芯片插座8)PIC10FXXX芯片插座9)时钟源OSCA（供40/28引脚单片机和PIC16F57单片机使用）10)时钟源OSCB（供18引脚单片机使用）11)时钟源OSCC（供20/14/8脚单片机使用）12)各I/O端口的输出接口3.1.2 芯片引脚资源各芯片的引脚资源详细信息请参考各芯片的数据手册，由于硬件设计原因，在本实验板中有一些引脚需要特别说明：1)PIC10FXXX的第8脚做复位脚和编程电压输入脚，不用于I/O功能（GP3）。

2)8引脚单片机的第4脚做复位脚和编程电压输入脚，不用于I/O功3能（GP3）。

单片机原理及应用PIC

系统软件：包括操作系统、服务程序、汇编程序、解释程序和编译程序等。
应用软件：是用汇编语言或高级语言为解决某种实际问题而编写的程序。
程序设计语言：通常分为面向机器的汇编语言和面向用户的高级语言。
8
1.3 微控制器系统
在计算机的发展历史上，特别是在第一台小型控制器件形成以后，沿着两条完全不同的用途、不同的价格、和不同的技术内涵，而被充实于我们的日常生活中。
➢ 目前，各个单片机生产厂家还是立足于8位单片机的竞争，因为从其降临以来，一直成为应用最广泛的器件。 2002年美国MICROCHIP和MOTOROLA两家公司，已占据着世界8位单片机产量最高的前两个芯片制造商。
11
单片机内部结构
一般的单片机的结构可以用图1.2所示的方块图描述，用三大总线（DB、AB、CB）实现模块之间的信息传递。
9
1.3.1 单片机系统
单片机的发展过程和性能的日益完善，实际上是对传统控制技术的一场革命，开创了微控技术的新天地。
现代控制系统的核心内涵就是嵌入式计算机应用系统（MCU），而单片机就是最典型、最广泛、最普及的嵌入式计算机应用系统。
10
➢ 单片机的降临，主要也是源于其性能价格比。一般单片机用于控制的目的，而对于其承担的计算功能却要求不高，只要能按照一定的程式进行在线检测和即时控制工作。
34
同时在PIC16F877片内又配置另一种可掉电保护的数据存储器EEPROM，共有256×8位宽的存储单元，可以长期存放用户或系统的重要参数：如时间、配置及数据表格等，是一种非常重要的硬件资源。
35
数据存储器单元功能分配
体（BANK）0 体（BANK）1 体（BANK）2 体（BANK）3

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ADDWF INDF，W ;(W)=5AH，Z=0，C=0 ，DC=0
SUBWF 30H ，F ;(30H)-(W) =06H，Z=0，C= ？，DC=？
PIC单片机原理
3、逻辑运算类指令
1) CLRF f 操作： 00h (f)
有14条
f 清零；1 Z
操作数： 0 ≤ f ≤ 127
RP1 RP0
存储体
PIC单片机原理
IRP
： RAM数据存储器体选择位
只用于间接寻址
＝0 ：选择存储体ห้องสมุดไป่ตู้，1
＝1 ：选择存储体2，3
2、间接寻址的寄存器 INDF(00H,80H,100H,180H) 和 FSR(04H,84H,104H,184H) INDF是一个非常特殊的寄存器，地址为00H、80H、100H、 180H，它们互相映射，是一个物理上不存在地虚拟存储
PIC单片机原理
§3.3 数据存储器组织 PIC16F877A有512字节RAM，地址000H～1FFH,所有单元都可以位寻址。
分为四个体如下：
每体128B，具体如下： 000H～07FH:体0 (Bank0) 080H～0FFH:体1(Bank1) 100H～17FH:体2 (Bank2)
180H～1FFH:体3 (Bank3)
说明： 8 位立即数“k”减去W 寄存器的内容
（使用2 进制补码的方法）。结果存入W 寄存器。
PIC单片机原理
INCF f,d
f 加1
操作数： 0 ≤ f ≤ 127 d ∈ [0,1] 操作： (f) +1 目标寄存器) ( 受影响的状态位：Z 说明：寄存器“f”的内容递增。如果“d”为0，
d ∈ [0,1]
操作：(f<3:0>) 目标寄存器<7:4>), ( (f<7:4>) 目标寄存器<3:0>) ( 受影响的状态位：无说明：寄存器“f”的高半字节和低半字节交换。
如果“d”为0，结果存入W 寄存器。
如果“d”为1，结果存回到寄存器“f”。
PIC单片机原理
例：已知(50H)=5AH，(30H)=60H，(FSR)=50H ，
各位分布如下：
PIC单片机原理
C
：进位／借位标志
被动参数
=0；执行加法（或减法）指令时，如果最高位无进位
（或有借位）；
=1；执行加法（或减法）指令时，如果最高位有进位（或无借位）；
DC
：辅助进位／辅助借位标志
被动参数
=0；执行加法（或减法）指令时，低4位向高4位无进位（或有借位）； =1；执行加法（或减法）指令时，低4位向高4位有进位（或无借位）；
(40H)=00H MOVF 40H，F ;结果 Z=1
MOVF 50H，W ;结果(W)=5AH，Z=0 MOVLW 20H ;结果(W)=20H，Z=？ MOVWF 30H ;结果(30H)=20H，Z= ？
SWAPF INDF，W ;结果(50H)=5AH，(W)=0A5H，Z= ？
SWAPF INDF，F ;结果(50H)=0A5H，(W)=？，Z= ？
操作数： 0 ≤ f ≤ 127 受影响的状态位：无说明：将数据从W 寄存器送入寄存器f。
MOVLW
操作： k (W)
k 将立即数移动到W 寄存器
操作数： 0 ≤ k ≤ 255 受影响的状态位：无说明：8位立即数k 送入W 寄存器。
PIC单片机原理
SWAPF
f,d
f 半字节交换
操作数： 0 ≤ f ≤ 127
TO
1 PD
受影响的状态位：TO,PD
说明：CLRWDT 指令复位看门狗定时器。而且还
存器“f”。
PIC单片机原理
SUBWF f,d 操作数： 0 ≤ f ≤ 127 d ∈ [0,1]
f 减去W
操作：(f) - (W) 目标寄存器)
受影响的状态位：C, DC, Z
说明：f 寄存器内容减去W 寄存器内容（使用2 进制补码的方法）。如果“d”为0，结果存入 W 寄存器。如果“d”为1，结果存回到寄存器“f”。
PIC单片机原理
Z
：零标志位
被动参数
＝0：运算结果不为0
＝1：运算结果不为1
PD ：掉电标志
被动参数
＝0：休眠指令执行后；＝1：上电或看门狗清零指令执行后。
TO
：超时标志
被动参数
＝0：看门狗发生超时；
＝1：上电或看门狗清零指令执行或休眠指令执行后。 RP1 RP0： RAM数据存储器体选择位
PIC单片机原理
PIC单片机原理
⑷仅限CALL 和GOTO 指令
例： GOTO 712H
K是11位的地址
10 1kkk kkkk kkkk
10 1 111 0001 0010
PIC单片机原理
4.3
指令说明
有4条移动f
1、数据传送类指令
MOVF f,d d ∈ [0,1] 操作数： 0 ≤ f ≤ 127
操作： (f) （目标寄存器）
PIC单片机原理
第三章
PIC16F877A 存储器组织

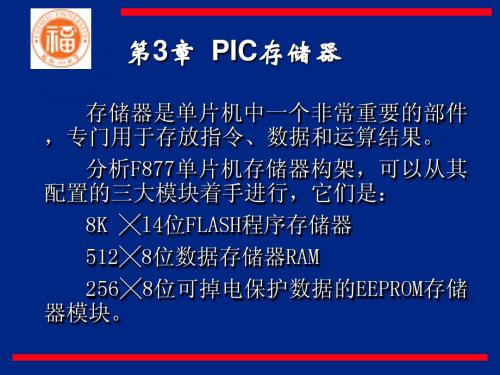

存储器是单片机的一个非常重要的部件，专门用于存放指令、数据和运算结果。可分为三大块： ●8K×14位Flash程序存储器模块； ●512 ×8位RAM数据存储器模块； ●256 ×8位EEPROM存储器模块。 §3.1存储器分类
