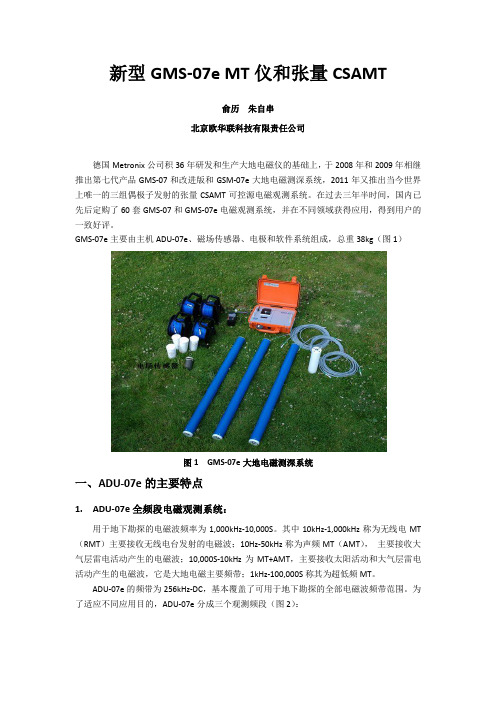

新型ADU-07e MT仪和张量CSAMT

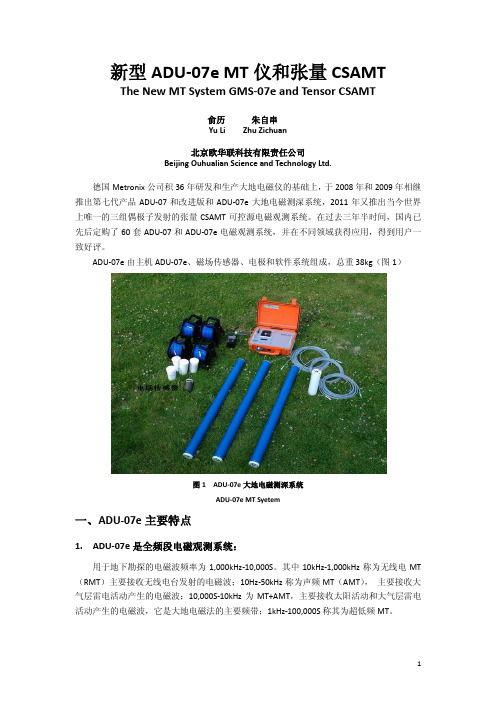

新型ADU-07e MT仪和张量CSAMTThe New MT System GMS-07e and Tensor CSAMT俞历朱自串Yu Li Zhu Zichuan北京欧华联科技有限责任公司Beijing Ouhualian Science and Technology Ltd.德国Metronix公司积36年研发和生产大地电磁仪的基础上，于2008年和2009年相继推出第七代产品ADU-07和改进版和ADU-07e大地电磁测深系统，2011年又推出当今世界上唯一的三组偶极子发射的张量CSAMT可控源电磁观测系统。

在过去三年半时间，国内已先后定购了60套ADU-07和ADU-07e电磁观测系统，并在不同领域获得应用，得到用户一致好评。

ADU-07e由主机ADU-07e、磁场传感器、电极和软件系统组成，总重38kg（图1）图1 ADU-07e大地电磁测深系统ADU-07e MT Syetem一、ADU-07e主要特点1. ADU-07e是全频段电磁观测系统：用于地下勘探的电磁波频率为1,000kHz-10,000S。

其中10kHz-1,000kHz称为无线电MT （RMT）主要接收无线电台发射的电磁波；10Hz-50kHz称为声频MT（AMT），主要接收大气层雷电活动产生的电磁波；10,000S-10kHz为MT+AMT，主要接收太阳活动和大气层雷电活动产生的电磁波，它是大地电磁法的主要频带；1kHz-100,000S称其为超低频MT。

ADU-07e的频带为256kHz-DC，基本覆盖了用于地下勘探的全部电磁波频带范围。

为了适应不同应用目的，ADU-07e分成三个观测频段（图2）：图2 ADU-07e三个观测频段的带宽示意图Frequency Bands of three ADB boards in ADU-07e高频板（ADB HF）：256kHz-1Hz，可延至100 S；中频板（ADB MF）：20kHz-1000 S；低频板（ADB LF）: 1kHz-DC每个频段的ADB板都配置两个24位A/D转换器，以保证频段范围内的高分辨率。
