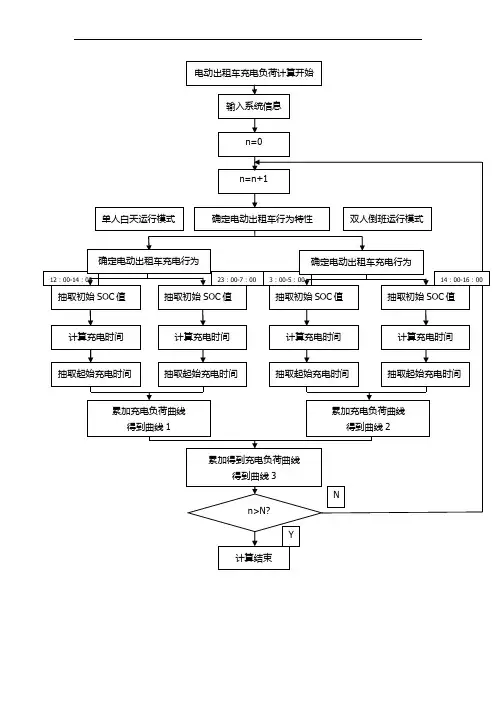

电动出租车充电负荷计算流程图

电动汽车充电站负荷计算及影响因素郭国太【期刊名称】《《电气技术》》【年(卷),期】2019(020)003【总页数】5页(P93-97)【关键词】充电机负荷; 需要系数; 同时运行系数; 充电机负荷系数【作者】郭国太【作者单位】厦门电力勘察设计院有限公司福建厦门 361009【正文语种】中文近年来，我国电动汽车行业及充电换设施建设发展迅速，充电站负荷计算方法及影响因素则是充电站建设的研究重点。

文献[1]提出，在用户行驶时间、结束时间和行驶里程3个因素无关的条件下，基于用户行驶规律，分析了电动汽车类型、充电功率、渗透率和充电情景等因素对规模化电动汽车充电需求的影响，通过仿真实验分别得到各影响因素对充电需求的影响情况。

文献[2]提出，通过建立含有不确定性因素的充电负荷需求计算模型，分析了不确定性充电习惯、充电起始时间延时和充电功率对电动汽车充电负荷需求的影响。

文献[1-2]都给出一定规模电动汽车的充电功率曲线，其结论可应用于充电站规划中，总体电力负荷需求和电网对充电负荷调节上，对于单个充电站变压器容量选择仅有参考价值，无法直接应用于实际工程。

文献[3]提出，充电站配电变压器容量=KPen/cosjh，式中：K为同时系数，取0.65；P为充电机输出功率；h 为充电机工作效率，一般取0.9；n为充电机数量；cosj 为功率因数，取0.9。

变压器负载率取0.8，最后，变压器容量依据=(+)/0.8计算值选择。

文献[4]提出与文献[3]相同计算，只是将同时系数K分为无序充电和有序充电两种，其中无序充电的同时系统取0.8。

文献[3-4]仅考虑充电机的同时系数和充电机效率影响，但实际充电负荷受文献[1-2]中所提到诸多因素的影响，文献[3-4]提出计算方法存在较大偏差，现实充电站运行数据分析验证了这一点。

本文通过对充电负荷影响因素和运行数据分析，在文献[3]的计算方法基础上，提出充电站的充电机功率为P30=KxPe的计算方法，其式中Kx需要系数是一个综合考虑文献[1-2]中所提到诸多因素影响的综合系数，Pe为站内所有充电机额定有功功率之和。

电动车充电站是如何计算充电电量的？
⽬前不管是电动⾃⾏车还是新能源电动汽车越来越多，给车充电的充电站和充电桩也越来越⼤，充⼀次电收⼀次费，所以⼤家都⾮常关⼼充电使⽤电量的问题。

电动车充电是⼀个⽐较复杂的过程，电量的计算也很复杂。

之前参加过⼀个电动汽车的论坛，有参会⼚商介绍了这个主题，和⼤家分享⼀下。

电动车充电的过程
充电电量的计算之所以复杂，是因为充电有三个过程，分别是恒流充、恒压充和浮充。

恒流充
所谓恒流充，就是在⼀开始电池电量⽐较低的时候，以较⼤的恒定电流充电，使电池电压快速上升，由于电流较⼤，充电⽐较快，但是发热严重。

恒压充
在恒流充让电池电量恢复到了⼤约70-80%的时候，以恒压的⽅式充电，使电池电压慢慢充⾄额定电压附近，让电池电压慢慢升⾼。

浮充
这时候电池已经基本充满，以⼩电流对电池涓流细充可以对电池起到⼀定的保养作⽤。

由于这三个阶段的存在，每个过程的充电电流和充电时间都是不⼀样的，所以计算电量⽐较困难。

充电电量的计算
把电池的充电时间和充电功率如果绘制成⼀条曲线的话，就很容易发现规律。

因为曲线和坐标轴所围成的封闭的区间就是充电所消耗的电量，所以只要把 这条曲线绘制出来，再计算封闭区间的⾯积就可以了。

但是充电的过程可能存在较⼤的浮动过程，尤其是在最后阶段，浮动⽐较严重，所以给计算⾯积带来了困难，只能计算出⼀个⽐较接近的电量。

⽽且在充电的过程中，充电效率并不是百分之百，存在⼀定的损耗，所以计算出⼤致的电量之后，⼀般会乘以1.15-1.3左右的倍数。

这样充电问题，到最后就完全变成了⼀个复杂的数学计算问题，需要程序员设计算法尽可能的把充电电量计算精确。
