风电-叶片粘接解决方案

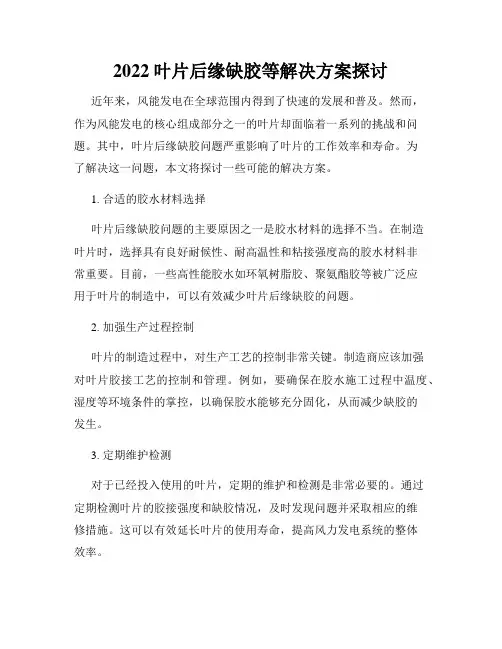

2022叶片后缘缺胶等解决方案探讨近年来，风能发电在全球范围内得到了快速的发展和普及。

然而，作为风能发电的核心组成部分之一的叶片却面临着一系列的挑战和问题。

其中，叶片后缘缺胶问题严重影响了叶片的工作效率和寿命。

为了解决这一问题，本文将探讨一些可能的解决方案。

1. 合适的胶水材料选择叶片后缘缺胶问题的主要原因之一是胶水材料的选择不当。

在制造叶片时，选择具有良好耐候性、耐高温性和粘接强度高的胶水材料非常重要。

目前，一些高性能胶水如环氧树脂胶、聚氨酯胶等被广泛应用于叶片的制造中，可以有效减少叶片后缘缺胶的问题。

2. 加强生产过程控制叶片的制造过程中，对生产工艺的控制非常关键。

制造商应该加强对叶片胶接工艺的控制和管理。

例如，要确保在胶水施工过程中温度、湿度等环境条件的掌控，以确保胶水能够充分固化，从而减少缺胶的发生。

3. 定期维护检测对于已经投入使用的叶片，定期的维护和检测是非常必要的。

通过定期检测叶片的胶接强度和缺胶情况，及时发现问题并采取相应的维修措施。

这可以有效延长叶片的使用寿命，提高风力发电系统的整体效率。

4. 技术创新与进步针对叶片后缘缺胶问题，还需要不断进行技术创新与进步。

研发出更加耐候性强、耐高温性好、粘接强度高的新型胶水材料；探索各种创新的胶接工艺和方法，以提高叶片的耐久性和可靠性；利用先进的检测技术对叶片进行全面的评估和监测，实现早期故障诊断与预防。

5. 国际合作与经验借鉴在解决叶片后缘缺胶等问题方面，国际合作与经验借鉴也是非常重要的。

各国在风能发电领域的研究和实践经验值得借鉴和学习。

通过与其他国家、企业、研究机构等进行合作，共享技术和经验，可以加快问题解决的进程，提高叶片质量和可靠性。

总之，叶片后缘缺胶是影响风能发电效率和可靠性的重要问题。

通过合适的胶水材料选择、加强生产过程控制、定期维护检测、技术创新与进步以及国际合作与经验借鉴等方式，我们有望找到解决这一问题的有效途径。

只有解决了叶片后缘缺胶等问题，风能发电才能更好地发挥其独特优势，为全球可持续发展贡献更大的力量。

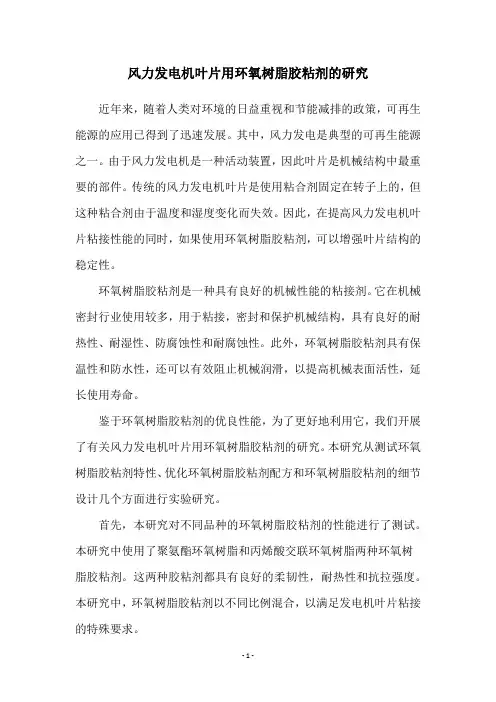

风力发电机叶片用环氧树脂胶粘剂的研究近年来，随着人类对环境的日益重视和节能减排的政策，可再生能源的应用已得到了迅速发展。

其中，风力发电是典型的可再生能源之一。

由于风力发电机是一种活动装置，因此叶片是机械结构中最重要的部件。

传统的风力发电机叶片是使用粘合剂固定在转子上的，但这种粘合剂由于温度和湿度变化而失效。

因此，在提高风力发电机叶片粘接性能的同时，如果使用环氧树脂胶粘剂，可以增强叶片结构的稳定性。

环氧树脂胶粘剂是一种具有良好的机械性能的粘接剂。

它在机械密封行业使用较多，用于粘接，密封和保护机械结构，具有良好的耐热性、耐湿性、防腐蚀性和耐腐蚀性。

此外，环氧树脂胶粘剂具有保温性和防水性，还可以有效阻止机械润滑，以提高机械表面活性，延长使用寿命。

鉴于环氧树脂胶粘剂的优良性能，为了更好地利用它，我们开展了有关风力发电机叶片用环氧树脂胶粘剂的研究。

本研究从测试环氧树脂胶粘剂特性、优化环氧树脂胶粘剂配方和环氧树脂胶粘剂的细节设计几个方面进行实验研究。

首先，本研究对不同品种的环氧树脂胶粘剂的性能进行了测试。

本研究中使用了聚氨酯环氧树脂和丙烯酸交联环氧树脂两种环氧树脂胶粘剂。

这两种胶粘剂都具有良好的柔韧性，耐热性和抗拉强度。

本研究中，环氧树脂胶粘剂以不同比例混合，以满足发电机叶片粘接的特殊要求。

其次，为了优化环氧树脂胶粘剂的配方，本研究采用了热化学和多因素分析的方法，通过优化环氧树脂胶粘剂的变量（如温度、时间等），优化叶片的粘接性能。

最后，根据环氧树脂胶粘剂的特性，本研究结合有关设备的设计，建立针对环氧树脂胶粘剂的详细加工工艺。

此外，在环氧树脂胶粘剂进行粘接时，相关测试仪器也可以用于检测各种因素对结果的影响，以保证加工质量。

通过本研究，可以应用环氧树脂胶粘剂为风力发电机叶片粘接，以提升发电机叶片的功能性能，并确保发电机叶片的长期稳定运行。

同时，本研究也可为其他类似机械设备的细节设计和制造提供参考。

总之，本研究尝试使用环氧树脂胶粘剂作为发电机叶片的粘接剂，以提高发电机叶片的功能性能和稳定性。

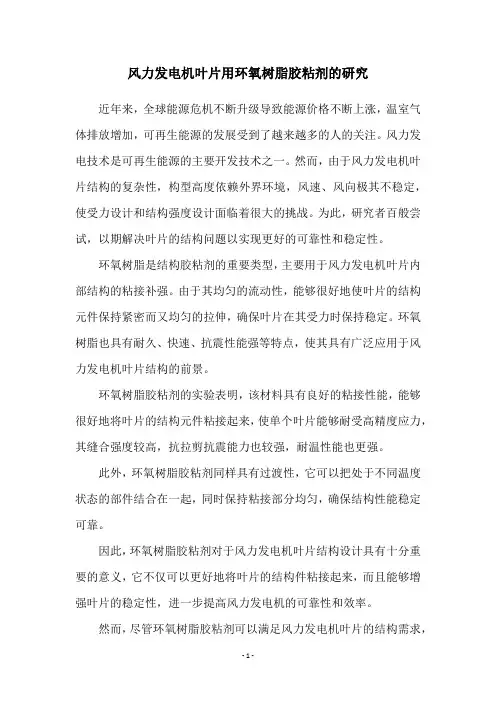

风力发电机叶片用环氧树脂胶粘剂的研究近年来，全球能源危机不断升级导致能源价格不断上涨，温室气体排放增加，可再生能源的发展受到了越来越多的人的关注。

风力发电技术是可再生能源的主要开发技术之一。

然而，由于风力发电机叶片结构的复杂性，构型高度依赖外界环境，风速、风向极其不稳定，使受力设计和结构强度设计面临着很大的挑战。

为此，研究者百般尝试，以期解决叶片的结构问题以实现更好的可靠性和稳定性。

环氧树脂是结构胶粘剂的重要类型，主要用于风力发电机叶片内部结构的粘接补强。

由于其均匀的流动性，能够很好地使叶片的结构元件保持紧密而又均匀的拉伸，确保叶片在其受力时保持稳定。

环氧树脂也具有耐久、快速、抗震性能强等特点，使其具有广泛应用于风力发电机叶片结构的前景。

环氧树脂胶粘剂的实验表明，该材料具有良好的粘接性能，能够很好地将叶片的结构元件粘接起来，使单个叶片能够耐受高精度应力，其缝合强度较高，抗拉剪抗震能力也较强，耐温性能也更强。

此外，环氧树脂胶粘剂同样具有过渡性，它可以把处于不同温度状态的部件结合在一起，同时保持粘接部分均匀，确保结构性能稳定可靠。

因此，环氧树脂胶粘剂对于风力发电机叶片结构设计具有十分重要的意义，它不仅可以更好地将叶片的结构件粘接起来，而且能够增强叶片的稳定性，进一步提高风力发电机的可靠性和效率。

然而，尽管环氧树脂胶粘剂可以满足风力发电机叶片的结构需求，但其使用仍存在一些缺陷，其中最主要的是高昂的成本。

环氧树脂胶粘剂价格较高，对于廉价的发电机结构，它的使用可能会提高整体成本。

因此，为了进一步降低成本，研究者不断探索可以替代环氧树脂胶粘剂的其他胶水，以满足风力发电机叶片结构安全性和经济性的要求。

总之，环氧树脂胶粘剂可以有效地满足风力发电机叶片结构的安全性和经济性要求，为进一步完善发电机结构设计提供了重要参考。

未来，相关研究者将继续尝试把发电机叶片的结构设计推向更高水平，以满足不断变化的能源需求。

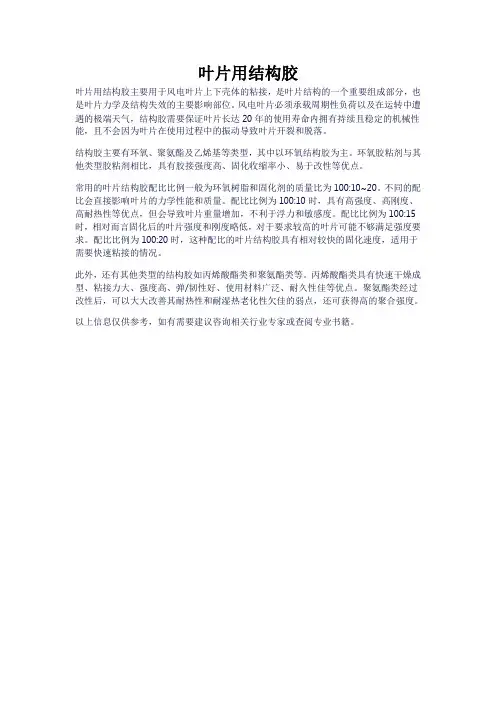

叶片用结构胶
叶片用结构胶主要用于风电叶片上下壳体的粘接，是叶片结构的一个重要组成部分，也是叶片力学及结构失效的主要影响部位。

风电叶片必须承载周期性负荷以及在运转中遭遇的极端天气，结构胶需要保证叶片长达20年的使用寿命内拥有持续且稳定的机械性能，且不会因为叶片在使用过程中的振动导致叶片开裂和脱落。

结构胶主要有环氧、聚氨酯及乙烯基等类型，其中以环氧结构胶为主。

环氧胶粘剂与其他类型胶粘剂相比，具有胶接强度高、固化收缩率小、易于改性等优点。

常用的叶片结构胶配比比例一般为环氧树脂和固化剂的质量比为100:10~20。

不同的配比会直接影响叶片的力学性能和质量。

配比比例为100:10时，具有高强度、高刚度、高耐热性等优点，但会导致叶片重量增加，不利于浮力和敏感度。

配比比例为100:15时，相对而言固化后的叶片强度和刚度略低，对于要求较高的叶片可能不够满足强度要求。

配比比例为100:20时，这种配比的叶片结构胶具有相对较快的固化速度，适用于需要快速粘接的情况。

此外，还有其他类型的结构胶如丙烯酸酯类和聚氨酯类等。

丙烯酸酯类具有快速干燥成型、粘接力大、强度高、弹/韧性好、使用材料广泛、耐久性佳等优点。

聚氨酯类经过改性后，可以大大改善其耐热性和耐湿热老化性欠佳的弱点，还可获得高的聚合强度。

以上信息仅供参考，如有需要建议咨询相关行业专家或查阅专业书籍。

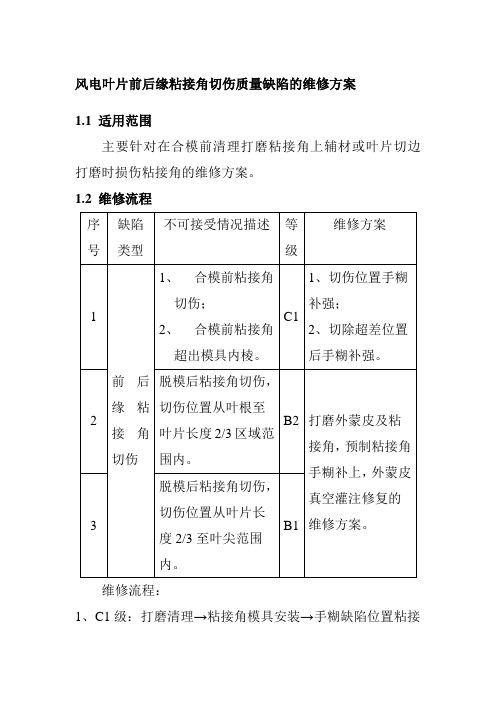

风电叶片前后缘粘接角切伤质量缺陷的维修方案1.1 适用范围主要针对在合模前清理打磨粘接角上辅材或叶片切边打磨时损伤粘接角的维修方案。

1.2 维修流程维修流程：1、C1级：打磨清理→粘接角模具安装→手糊缺陷位置粘接角→加热固化。

2、B2及B1级：打磨外蒙皮及粘接角→预制粘接角→粘接角手糊补上→外蒙皮真空灌注→加热固化。

1.3 维修工序1、C1级的维修工序（1）打磨清理将需要手糊补强位置做好打磨清理的工作，须保证待修面表面为粗糙面，且洁净无粉尘、无异物。

超差位置的粘接角做好切除及清理工作。

（2）粘接角模具安装将粘接角模具安装在模具上，注意控制在模具内棱的距离。

（3）手糊缺陷位置粘接角将纤维织物（计算好的织物层数及尺寸）浸渍好手糊树脂，详细的手糊工艺维修方案参考1.4。

（4）加热固化使用加热毯或其他加热方式对维修区域进行加热，升温60℃固化3小时，固化完成后，要求玻璃钢Tg≥60℃。

2、B2及B1级的维修工序（1）打磨外蒙皮及粘接角并做好错层将缺陷区域外蒙皮打磨，按照布层的打磨错层要求，在长度方向和弦长方向分别按照1:50的比例打磨，扛胶区域的粘接角切除掉，清理干净。

（2）手糊预制粘接角手糊一段与切除长度长100mm的预制粘接角，织物材料及层数与原粘接角一致，详细的手糊工艺维修方案参考1.4。

（3）预制粘接角手糊补强与其他位置粘接角连接好将预制粘接角两边多出的50mm的位置采用粘接胶与其他位置粘接角连接粘接好，在粘接角的中间位置钻小孔用铁丝拉紧作为加压。

粘接角与外蒙皮有空腔的位置填充粘接胶。

（4）外蒙皮n+1层织物真空灌注修复外蒙皮修复按照原布层顺序铺放n+1层布，第n+1层与第n层玻纤布类型相同，按照由小到大顺序进行错层铺放，最后一层需覆盖整个打磨面50mm。

在布层上方依次脱模布、多孔膜、导流网，布置流道和真空系统，将真空度抽至40mbar 以下（康庄地区换算为-0.092Mpa），以保压15分钟真空降值≤40mbar（0.004MPa）为合格。

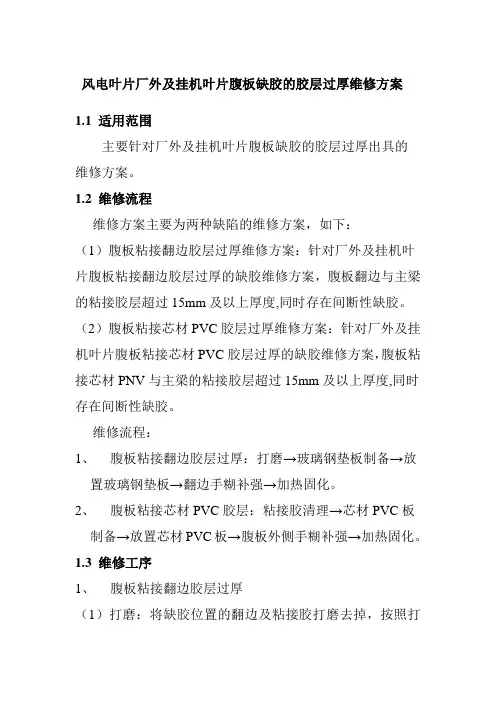

风电叶片厂外及挂机叶片腹板缺胶的胶层过厚维修方案1.1 适用范围主要针对厂外及挂机叶片腹板缺胶的胶层过厚出具的维修方案。

1.2 维修流程维修方案主要为两种缺陷的维修方案，如下：（1）腹板粘接翻边胶层过厚维修方案：针对厂外及挂机叶片腹板粘接翻边胶层过厚的缺胶维修方案，腹板翻边与主梁的粘接胶层超过15mm及以上厚度,同时存在间断性缺胶。

（2）腹板粘接芯材PVC胶层过厚维修方案：针对厂外及挂机叶片腹板粘接芯材PVC胶层过厚的缺胶维修方案，腹板粘接芯材PNV与主梁的粘接胶层超过15mm及以上厚度,同时存在间断性缺胶。

维修流程：1、腹板粘接翻边胶层过厚：打磨→玻璃钢垫板制备→放置玻璃钢垫板→翻边手糊补强→加热固化。

2、腹板粘接芯材PVC胶层：粘接胶清理→芯材PVC板制备→放置芯材PVC板→腹板外侧手糊补强→加热固化。

1.3 维修工序1、腹板粘接翻边胶层过厚（1）打磨：将缺胶位置的翻边及粘接胶打磨去掉，按照打磨要求打磨倒角，清理干净。

（2）玻璃钢垫板制备：根据胶层厚度制备一定厚度的玻璃钢垫板，玻璃钢垫板厚度小于胶层厚度1～2mm，制备工艺为手糊环氧玻璃钢工艺。

（3）放置玻璃钢垫板：将制备好的玻璃钢垫板放置到打磨好的胶层位置中，其余空腔位置用粘接胶填实。

（4）翻边手糊补强：根据产品翻边厚度层数进行手糊补强，最后在外侧再补强两层手糊织物。

（5）加热固化：采用加热设备（热风枪、石英灯）对维修产品区域进行加热固化，60℃固化3小时，固化后测试产品硬度满足要求。

2、腹板粘接芯材PVC胶层过厚（1）粘接胶清理：将芯材PVC缺胶位置的粘接胶清理干净，注意将粉尘清理及包覆好；（2）芯材PVC板制备：根据胶层厚度制备一定厚度的芯材PVC板，芯材PVC板厚度小于胶层厚度1～2mm，制备工艺为芯材PVC外侧包覆两层纤维织物；（3）放置芯材PVC板：将制备好的芯材PVC板放置到清理好的胶层位置中，其余空腔位置用粘接胶填实；（4）腹板外侧手糊补强：在腹板外侧进行手糊补强3层织物，，3层织物的长度与缺胶位置一致，宽度为100mm、120mm、140mm，铺设时做好织物的错层，铺层是从里到外宽度分别为100mm、120mm、140mm；（5）加热固化：采用加热设备（热风枪、石英灯）对维修产品区域进行加热固化，60℃固化3小时，固化后测试产品硬度满足要求。
