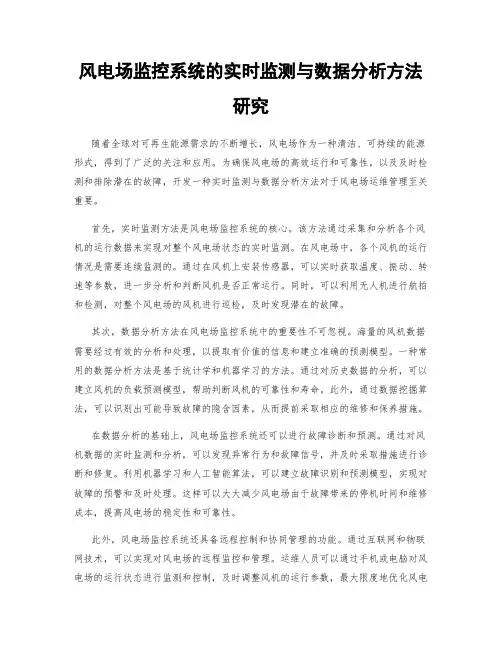

风电场监控系统的实时监测与数据分析方法研究随着全球对可再生能源需求的不断增长，风电场作为一种清洁、可持续的能源形式，得到了广泛的关注和应用。
为确保风电场的高效运行和可靠性，以及及时检测和排除潜在的故障，开发一种实时监测与数据分析方法对于风电场运维管理至关重要。
首先，实时监测方法是风电场监控系统的核心。
该方法通过采集和分析各个风机的运行数据来实现对整个风电场状态的实时监测。
在风电场中，各个风机的运行情况是需要连续监测的。
通过在风机上安装传感器，可以实时获取温度、振动、转速等参数，进一步分析和判断风机是否正常运行。
同时，可以利用无人机进行航拍和检测，对整个风电场的风机进行巡检，及时发现潜在的故障。
其次，数据分析方法在风电场监控系统中的重要性不可忽视。
海量的风机数据需要经过有效的分析和处理，以提取有价值的信息和建立准确的预测模型。
一种常用的数据分析方法是基于统计学和机器学习的方法。
通过对历史数据的分析，可以建立风机的负载预测模型，帮助判断风机的可靠性和寿命。
此外，通过数据挖掘算法，可以识别出可能导致故障的隐含因素，从而提前采取相应的维修和保养措施。
在数据分析的基础上，风电场监控系统还可以进行故障诊断和预测。
通过对风机数据的实时监测和分析，可以发现异常行为和故障信号，并及时采取措施进行诊断和修复。
利用机器学习和人工智能算法，可以建立故障识别和预测模型，实现对故障的预警和及时处理。
这样可以大大减少风电场由于故障带来的停机时间和维修成本，提高风电场的稳定性和可靠性。
此外，风电场监控系统还具备远程控制和协同管理的功能。
通过互联网和物联网技术，可以实现对风电场的远程监控和管理。
运维人员可以通过手机或电脑对风电场的运行状态进行监测和控制，及时调整风机的运行参数，最大限度地优化风电场的发电效率。
同时，可以实现不同风电场之间的数据共享和协同管理，加强对整个风电产业链的控制和协调。
综上所述，风电场监控系统的实时监测与数据分析方法对于风电场的高效运行和可靠性至关重要。

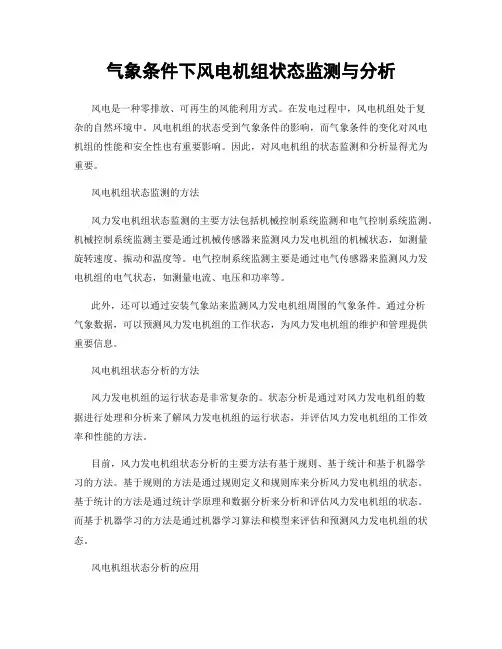

气象条件下风电机组状态监测与分析风电是一种零排放、可再生的风能利用方式。
在发电过程中，风电机组处于复杂的自然环境中。
风电机组的状态受到气象条件的影响，而气象条件的变化对风电机组的性能和安全性也有重要影响。
因此，对风电机组的状态监测和分析显得尤为重要。
风电机组状态监测的方法风力发电机组状态监测的主要方法包括机械控制系统监测和电气控制系统监测。
机械控制系统监测主要是通过机械传感器来监测风力发电机组的机械状态，如测量旋转速度、振动和温度等。
电气控制系统监测主要是通过电气传感器来监测风力发电机组的电气状态，如测量电流、电压和功率等。
此外，还可以通过安装气象站来监测风力发电机组周围的气象条件。
通过分析气象数据，可以预测风力发电机组的工作状态，为风力发电机组的维护和管理提供重要信息。
风电机组状态分析的方法风力发电机组的运行状态是非常复杂的。
状态分析是通过对风力发电机组的数据进行处理和分析来了解风力发电机组的运行状态，并评估风力发电机组的工作效率和性能的方法。
目前，风力发电机组状态分析的主要方法有基于规则、基于统计和基于机器学习的方法。
基于规则的方法是通过规则定义和规则库来分析风力发电机组的状态。
基于统计的方法是通过统计学原理和数据分析来分析和评估风力发电机组的状态。
而基于机器学习的方法是通过机器学习算法和模型来评估和预测风力发电机组的状态。
风电机组状态分析的应用风力发电机组状态分析在现代风力发电行业中具有重要的应用价值。
例如，在风力发电机组的比较、评估和选择方面，可以通过风力发电机组的状态分析来确定风力发电机组的工作效率、稳定性和可靠性。
在风力发电机组的运行和维护方面，风力发电机组的状态分析可以为风电场提供完整的运营和维护计划，并提高风力发电机组的安全性和稳定性。
结论风力发电技术的发展一直在追求更高的发电效率和更高的经济效益。
在这个过程中，风力发电机组的状态监测和分析将发挥极其重要的作用。
风电机组状态监测和分析的应用将有助于提高风电机组的性能和可靠性，促进风力发电业的发展和进步。
风电场主设备状态监测风电场主设备状态监测风电场主设备状态监测在风能发电行业中起着至关重要的作用。
它能够实时监测风力发电机、变流器、变压器和电缆等主要设备的运行状况，及时发现并解决潜在问题，确保风电场的高效运行。
下面将从步骤的角度来介绍风电场主设备状态监测的过程。
第一步，安装监测设备。
风电场主设备状态监测需要安装专用的传感器和仪表设备。
这些设备可以监测风力发电机的转速、温度和振动等参数，同时也能监测变流器、变压器和电缆的电流、电压和温度等信息。
这些设备通常安装在设备的关键位置上，以保证监测数据的准确性和可靠性。
第二步，数据采集与传输。
监测设备将收集到的数据传输到数据中心或监测控制室。
这可以通过有线或无线方式实现。
有线方式通常使用网络或电缆连接设备和数据中心，而无线方式则通过无线传感器和通信设备将数据传输到数据中心。
第三步，数据处理与分析。
一旦数据到达数据中心，就需要对其进行处理和分析。
这包括数据的存储、整理和转换，以及异常数据的检测和排除。
数据处理和分析可以通过专门的软件来完成，这些软件能够自动化地处理大量的数据，并生成相应的报告和图表。
第四步，故障诊断与预警。
在数据处理和分析的基础上，监测系统可以根据设定的规则和算法进行故障诊断和预警。
当监测数据中出现异常情况时，系统将发出警报，并通知相关人员进行进一步的检查和处理。
这有助于及时发现问题并采取相应的措施，避免设备故障对风电场运行的影响。
第五步，维护和修复。
当监测系统发出故障预警时，相关人员需要及时进行设备的维护和修复。
这包括检查设备的运行状态、更换损坏的零部件以及进行必要的维修和调整。
维护和修复工作的及时性和准确性对于确保风电场的正常运行至关重要。
综上所述，风电场主设备状态监测是一项复杂而重要的工作。
通过安装监测设备、数据采集与传输、数据处理与分析、故障诊断与预警以及维护和修复等步骤，可以实现对风电场主要设备状态的全面监测和管理。
这有助于提高风电场的可靠性和运行效率，为可持续能源的发展做出贡献。

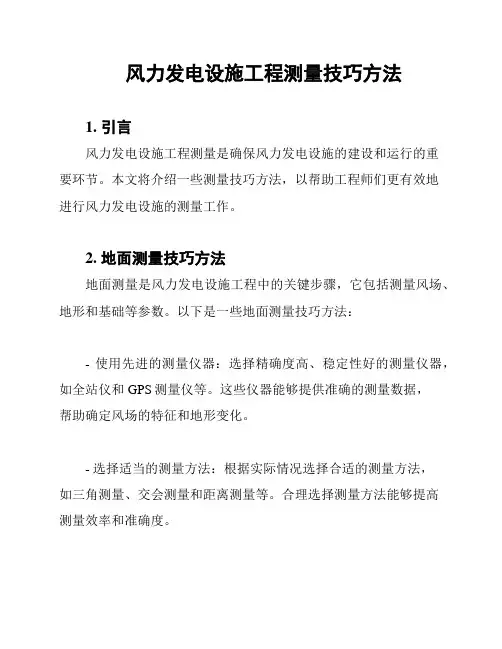

风力发电设施工程测量技巧方法1. 引言风力发电设施工程测量是确保风力发电设施的建设和运行的重要环节。
本文将介绍一些测量技巧方法，以帮助工程师们更有效地进行风力发电设施的测量工作。
2. 地面测量技巧方法地面测量是风力发电设施工程中的关键步骤，它包括测量风场、地形和基础等参数。
以下是一些地面测量技巧方法：- 使用先进的测量仪器：选择精确度高、稳定性好的测量仪器，如全站仪和GPS测量仪等。
这些仪器能够提供准确的测量数据，帮助确定风场的特征和地形变化。
- 选择适当的测量方法：根据实际情况选择合适的测量方法，如三角测量、交会测量和距离测量等。
合理选择测量方法能够提高测量效率和准确度。
- 考虑环境因素：在进行地面测量时，要考虑到环境因素对测量结果的影响，如风速、温度和湿度等。
对环境因素进行合理的调整和补偿，能够提高测量数据的可靠性。
3. 设备测量技巧方法设备测量是风力发电设施工程中的另一个重要环节，它包括测量风力发电机组和相关设备的位置和参数。
以下是一些设备测量技巧方法：- 使用高精度测量工具：选择高精度的测量工具，如激光测距仪和测量传感器等。
这些工具可以提供准确的测量结果，帮助确定设备位置和参数。
- 定期校准测量工具：定期对测量工具进行校准，确保其准确性和可靠性。
校准可以通过比对标准样本或使用校准设备进行。
- 考虑安全因素：在进行设备测量时，要考虑到安全因素。
确保工作人员具备安全意识，并采取必要的安全措施，以防止意外事件的发生。
4. 数据处理技巧方法数据处理是风力发电设施工程中不可或缺的一环，它涉及对测量数据进行分析和处理，以得出有用的结论和决策。
以下是一些数据处理技巧方法：- 使用专业的数据处理软件：选择专业的数据处理软件，如MATLAB和Python等，以提高数据处理的效率和准确性。
这些软件提供了丰富的数据处理函数和算法，能够满足各种数据处理需求。
- 进行质量控制：在进行数据处理前，要进行质量控制，包括数据清洗、异常值处理和数据校验等。

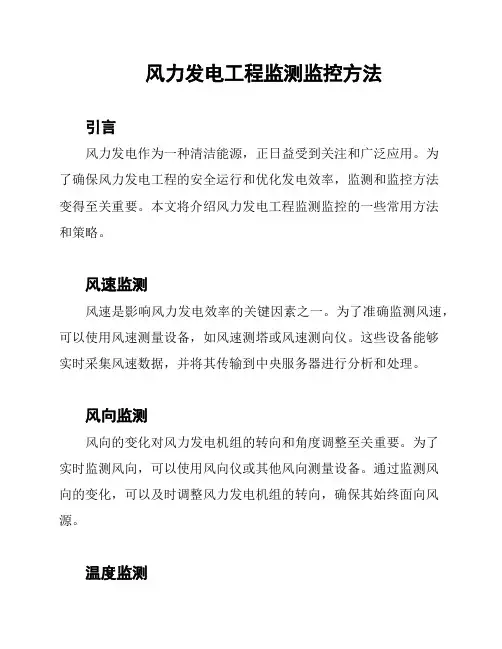

风力发电工程监测监控方法引言风力发电作为一种清洁能源，正日益受到关注和广泛应用。
为了确保风力发电工程的安全运行和优化发电效率，监测和监控方法变得至关重要。
本文将介绍风力发电工程监测监控的一些常用方法和策略。
风速监测风速是影响风力发电效率的关键因素之一。
为了准确监测风速，可以使用风速测量设备，如风速测塔或风速测向仪。
这些设备能够实时采集风速数据，并将其传输到中央服务器进行分析和处理。
风向监测风向的变化对风力发电机组的转向和角度调整至关重要。
为了实时监测风向，可以使用风向仪或其他风向测量设备。
通过监测风向的变化，可以及时调整风力发电机组的转向，确保其始终面向风源。
温度监测风力发电机组在运行过程中会产生一定的热量。
为了确保机组的正常运行，监测机组的温度十分重要。
可以使用温度传感器等设备对发电机组的温度进行实时监测，并设置相应的温度阀值以便及时发现异常情况。
振动监测风力发电机组在运行时会产生一定的振动，因此，振动监测是预防故障和机械损坏的重要手段之一。
通过安装振动传感器等设备，可以实时监测机组的振动情况，并根据监测结果采取相应的维修和保养策略。
数据分析和智能监控为了更好地监测和管理风力发电工程，数据分析和智能监控技术的应用变得越来越重要。
通过收集和分析风速、风向、温度、振动等多种数据，可以获取有关风力发电机组运行状态和效率的关键信息。
同时，借助智能监控系统，可以实时监测机组运行状况并预警可能的故障。
结论风力发电工程的监测监控方法是确保工程安全运行和优化发电效率的关键。
通过风速监测、风向监测、温度监测、振动监测以及数据分析和智能监控等方法的应用，可以提高风力发电工程的可靠性和效率，推动清洁能源的可持续发展。

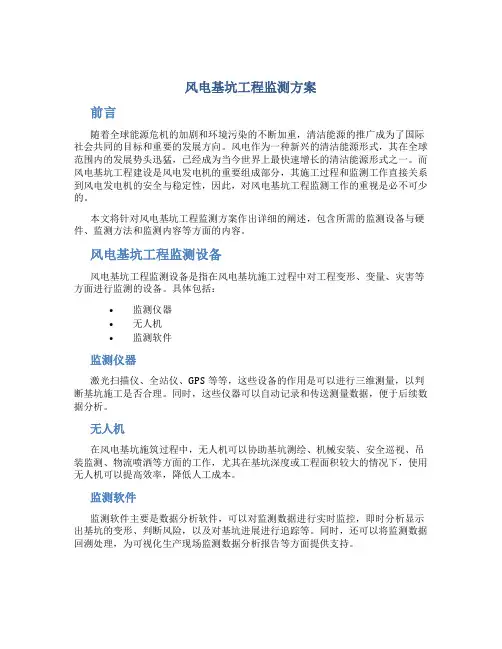

风电基坑工程监测方案前言随着全球能源危机的加剧和环境污染的不断加重，清洁能源的推广成为了国际社会共同的目标和重要的发展方向。
风电作为一种新兴的清洁能源形式，其在全球范围内的发展势头迅猛，已经成为当今世界上最快速增长的清洁能源形式之一。
而风电基坑工程建设是风电发电机的重要组成部分，其施工过程和监测工作直接关系到风电发电机的安全与稳定性，因此，对风电基坑工程监测工作的重视是必不可少的。
本文将针对风电基坑工程监测方案作出详细的阐述，包含所需的监测设备与硬件、监测方法和监测内容等方面的内容。
风电基坑工程监测设备风电基坑工程监测设备是指在风电基坑施工过程中对工程变形、变量、灾害等方面进行监测的设备。
具体包括：•监测仪器•无人机•监测软件监测仪器激光扫描仪、全站仪、GPS等等，这些设备的作用是可以进行三维测量，以判断基坑施工是否合理。
同时，这些仪器可以自动记录和传送测量数据，便于后续数据分析。
无人机在风电基坑施筑过程中，无人机可以协助基坑测绘、机械安装、安全巡视、吊装监测、物流喷洒等方面的工作，尤其在基坑深度或工程面积较大的情况下，使用无人机可以提高效率，降低人工成本。
监测软件监测软件主要是数据分析软件，可以对监测数据进行实时监控，即时分析显示出基坑的变形、判断风险，以及对基坑进展进行追踪等。
同时，还可以将监测数据回溯处理，为可视化生产现场监测数据分析报告等方面提供支持。
风电基坑工程监测方法在风电基坑工程建设过程中，主要采用以下三种监测方法：•实时监测法•定时检查法•人工监测法实时监测法实时监测法是通过监测仪器和监测软件实现的碰撞检测方法，其主要优点是实时性强，监测数据高精度可靠，可以事先设置各种安全预警值，当超过安全预警值则可自动报警。
同时，实时监测法监测数量多、范围广。
定时检查法定时检查法一般由专业安全技术人员在固定周期内进行定期检查，主要检查内容包括基坑的变形情况和附属建筑的承载能力。
定时检查法虽不如实时监测法及时精准，但其具有维护安全稳定的优点。
风力发电设施工程测量技巧方法1. 引言本文档旨在介绍风力发电设施工程中的测量技巧方法。
通过正确的测量和定位，能够确保风力发电设施的安装和运行达到最佳状态。
以下是一些测量技巧方法的概述。
2. 测量前准备在进行测量之前，需要进行一些准备工作以确保测量的准确性和可靠性。
2.1 确定测量目标在进行测量之前，需要明确测量的目标和要求。
这可以包括确定需要测量的参数、测量的精度要求等。
2.2 选择适当的测量工具根据测量目标和要求，选择适当的测量工具。
这可以包括使用全站仪、GPS测量仪、测量钢尺等。
2.3 确定测量方法根据测量目标和要求，确定适当的测量方法。
这可以包括使用直接测量法、间接测量法等。
3. 测量技巧方法3.1 定位测量定位测量是风力发电设施工程中最常用的测量技巧方法之一。
通过定位测量，可以确定风力发电机组的位置和方向。
这可以包括使用全站仪进行定位测量，或者使用GPS测量仪进行全球定位系统的测量。
3.2 高度测量在风力发电设施工程中，高度测量是非常重要的。
通过高度测量，可以确定风力发电机组的高度，以及其他相关设施的高度。
这可以包括使用测量钢尺进行直接测量，或者使用全站仪进行间接测量。
3.3 距离测量距离测量是风力发电设施工程中常用的测量技巧方法之一。
通过距离测量，可以确定风力发电机组之间的距离，以及其他相关设施的距离。
这可以包括使用测量钢尺进行直接测量，或者使用全站仪进行间接测量。
4. 结论通过正确的测量技巧方法，可以确保风力发电设施工程的准确安装和运行。
在进行测量之前，需要进行充分的准备工作，并选择适当的测量工具和方法。
定位测量、高度测量和距离测量是常用的测量技巧方法。
以上所述仅为简要概述，详细操作应根据具体情况进行。
风力发电机叶片检测方法摘要：一、引言二、风力发电机叶片检测方法概述1.视觉检测2.红外热像检测3.超声波检测4.激光雷达检测5.振动检测三、各类检测方法的优缺点四、发展趋势与展望五、结论正文：一、引言随着风力发电在我国的普及和可持续发展，风力发电机叶片的安全运行已成为关注的焦点。
叶片作为风力发电机的关键部件，其运行状态直接影响到整个风力发电系统的性能和寿命。
因此，对风力发电机叶片进行有效的检测具有重要意义。
本文将对风力发电机叶片的检测方法进行综述，以期为风力发电机叶片的安全运行提供参考。
二、风力发电机叶片检测方法概述1.视觉检测视觉检测是通过观察叶片的外观、表面损伤、裂纹等方面来判断叶片的运行状态。
这种方法直观、简单，但受限于观察角度、光照条件等因素，检测效果有限。
2.红外热像检测红外热像检测是通过测量叶片表面的温度分布，分析叶片在不同温度场下的热传导性能。
这种方法可发现叶片内部的温度异常，从而判断叶片是否存在损伤或故障。
3.超声波检测超声波检测是通过发射超声波扫描叶片，检测叶片内部的结构和厚度。
这种方法可发现叶片内部的裂纹、疏松等缺陷，具有较高的检测准确性。
4.激光雷达检测激光雷达检测是通过激光束扫描叶片表面，获取叶片的三维几何信息。
这种方法可实现对叶片表面的高精度检测，适用于大型风力发电机叶片的检测。
5.振动检测振动检测是通过测量叶片在运行过程中的振动参数，分析叶片的运行状态。
这种方法可发现叶片是否存在不平衡、损伤等问题，但对叶片的安装角度和运行条件有一定要求。
三、各类检测方法的优缺点1.视觉检测：优点是直观、简单；缺点是检测效果受限于观察角度、光照条件等因素。
2.红外热像检测：优点是可发现叶片内部的温度异常；缺点是对叶片表面的清洁度要求较高，且不易检测到表面损伤。
3.超声波检测：优点是检测准确性高；缺点是检测过程较为复杂，对操作人员要求较高。
4.激光雷达检测：优点是高精度、适用于大型叶片检测；缺点是设备成本较高，对环境条件有一定要求。

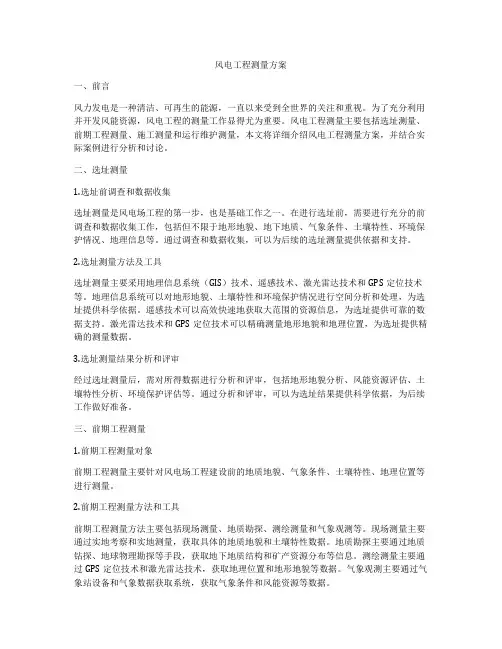

风电工程测量方案一、前言风力发电是一种清洁、可再生的能源，一直以来受到全世界的关注和重视。
为了充分利用并开发风能资源，风电工程的测量工作显得尤为重要。
风电工程测量主要包括选址测量、前期工程测量、施工测量和运行维护测量，本文将详细介绍风电工程测量方案，并结合实际案例进行分析和讨论。
二、选址测量1.选址前调查和数据收集选址测量是风电场工程的第一步，也是基础工作之一。
在进行选址前，需要进行充分的前调查和数据收集工作，包括但不限于地形地貌、地下地质、气象条件、土壤特性、环境保护情况、地理信息等。
通过调查和数据收集，可以为后续的选址测量提供依据和支持。
2.选址测量方法及工具选址测量主要采用地理信息系统（GIS）技术、遥感技术、激光雷达技术和GPS定位技术等。
地理信息系统可以对地形地貌、土壤特性和环境保护情况进行空间分析和处理，为选址提供科学依据。
遥感技术可以高效快速地获取大范围的资源信息，为选址提供可靠的数据支持。
激光雷达技术和GPS定位技术可以精确测量地形地貌和地理位置，为选址提供精确的测量数据。
3.选址测量结果分析和评审经过选址测量后，需对所得数据进行分析和评审，包括地形地貌分析、风能资源评估、土壤特性分析、环境保护评估等。
通过分析和评审，可以为选址结果提供科学依据，为后续工作做好准备。
三、前期工程测量1.前期工程测量对象前期工程测量主要针对风电场工程建设前的地质地貌、气象条件、土壤特性、地理位置等进行测量。
2.前期工程测量方法和工具前期工程测量方法主要包括现场测量、地质勘探、测绘测量和气象观测等。
现场测量主要通过实地考察和实地测量，获取具体的地质地貌和土壤特性数据。
地质勘探主要通过地质钻探、地球物理勘探等手段，获取地下地质结构和矿产资源分布等信息。
测绘测量主要通过GPS定位技术和激光雷达技术，获取地理位置和地形地貌等数据。
气象观测主要通过气象站设备和气象数据获取系统，获取气象条件和风能资源等数据。
3.前期工程测量结果分析和评审经过前期工程测量后，需对所得数据进行分析和评审，包括地质地貌分析、气象条件评估、土壤特性分析等。
风电监测的方法详解
为了分析和找寻可能的监测方法，需要细剖风力电机的物理现象交互过程：风力（风速、风压）->叶片（应变、振动、转动）->轴(转速、振动、噪音)->齿轮箱（振动、摩擦、发热、噪音）->发电机（振动、摩擦、发热）->电线（发热）。
那么即可以从振动信号（振动、转速）、油液信号（摩擦时交换物质被带入润滑油/液压油中）、应变信号、红外信号（温度）、噪音信号和效能信号（风速、转速、电能质量）六大类进行监测。
（1）油液监测。
油液监测是早期预警的重要手段。
齿轮间的啮合摩擦会使金属颗粒被带入油液当中，随着时间的推移就会出现磨损、裂痕等状况。
大多数的轴承与齿轮老化，都是因为使用润滑油不当而导致进一步损伤风机传动系统。
这类监控包含油粒子( Oilparticle) 计数与温度测量。
通过如粒子计数器等装置，即可了解润滑油的品质与可能的污染状态。
而工业级用油中的水污染物，扮演了极重要的角色。
水分过高可能导致元件过热、腐蚀，出现严重故障。
（2）振动监测。
油液监测是中期预警的重要手段。
通过振动监视可以了解旋转机械设备的状态，因此振动是风电机组监测最重要的方面之一。
风电机组都包括主轴承、齿轮箱与发电机，通过振动监测可以有效地了解这些设备的健康状态。
根据有效的频率范围，可以使用位置传感器(低频段)、速度传感器(中频段) ，或加速度传感器(高频段)。
振动传感器固定在待测部件之上，从而获取与瞬时本地运动相应的模拟信号。
针对这类测量，采集设备应具备高采样率、高动态范围与抗混叠等功能。
此外，还可以监测风机机舱与塔架的结构振动，从而了解结构弯曲，以及风力的气体动力效应。
通过监视这些振动信号，就可以在关键部件发生重大故障之前，先发现部件是否产生任何问题，比如齿轮或轴承的老化/破损。
而针对旋转机械，必须对传感器信号进行阶次分析以获取谐波信息。
谐波(Harmonics)可以用来判断部件性能，进行早期诊断。
（3）应变监测。
油液监测是中期预警的重要手段。
应变监测常见于结构健康监测等应用中，且在风力发电领域逐渐凸显其重要性。
实验室往往通过应力测量，测试风机叶片的使用寿命。
这些测量通常使用金属馅(Metalfoil) 应变计，相应的数据采集装置则需要具备电压激励与桥路补偿等功能。
应变计可安装于叶片的任何位置，但根据传感器数目的不同，其分布位置也有所差异。
传感器应妥善安
装于叶片之上，以同时测得"拍打方向上(Flapwise) "与"切口方向上(Edgewise) "的数据。
（4）噪音监测。
油液监测是中晚期预警的重要手段。
风电机组噪声影响
( noiseimpact) 测量，常用于判定风力发电系统是否符合如DIN EN
61400-11-2007规范。
声音监测主要是通过麦克风测量风机的内、外部噪声。
针对这一类测量，采集装置应具备高采样率、高动态范围，与抗混迭功能。
当监测设备内部噪声时，测量主体即为齿轮箱与主轴承; 外部监测则主要测量风机的整体噪声。
通过噪声数据，可以找出高频部分而预测可能的故障。
此外，还可以测量如声强信号，或通过Third - octave分析，检验风机的噪声。
（5）温度监测。
油液监测是晚期预警的重要手段。
预测维护也需要对温度进行测量。
虽然有多款传感器可测量温度，但最常见的仍是热电偶与RTD 。
而适用的数据采集装置，则应具备较小的输入范围与冷端补偿(CJC) 功能。
结构健康监测也常常监测内、外部温度。
另外更应注意某些关键部件的温度，如发电机的转子(rotor) 与定子(stator) ,均为风机诊断的重要判据。
（6）效能。
油液监测是趋势预警/晚期预警的重要手段。
①风速风压一定时，情况良好的风机阻尼系数小，转速较高；润滑情况下降或出现异常时阻尼系数大，转速较小②由于电能质量将受风速、涡流，与风向变换所影响，因此电能质量是风电机组状态监测的重要领域。
风力发电系统的运行必须达到特定的电压与电流要求。
下面列出了一些常见的电能质量分析:峰值功率输出、无功功率、电压波动、谐波。
测量无功功率(reactive power) 部分，可以帮助判定电压/ 电流是否相位一致。
通过谐波可进一步分析所有输出信号。
同样的，风力的瞬间变化将可造成电压波动(voltage fluctuation) ，从而影响电力输出。
其中油液信号能进行早期预警，因为摩擦颗粒最早在油液中体现，通过分析油液特征可以及早发现问题；磨损到一定的程度时才会出现明显的振动特征信号，因此振动为中期预警；到出现明显温度异常，表明事故即将发生了，因此红外监测为晚期预警；效能信号是关联风速与转速，运作良好时风速/转速比高，逐步老化时比率慢慢降低，出现故障前会出现临界值，可以通过分析历史数据进行趋势预警。
深圳亚泰的“多维度物联网式风机在线故障预警系统”，是国内外首创的多
参数关联具备专家诊断库的预警系统，能将油液、振动、红外和效能等信号进行高度关联分析，从早期预警、中期预警、晚期预警及趋势预警中捕捉早期故障特征，按风机运行状态建立专家诊断库给出维护建议。
软件界面分三层，第一层显示所有风电场和风机的基本状态，风机状态分三等，良好、正常、需维护（给出维护建议），分别用绿、黄、红指示；第二层显示风机各个部位的运行状况（轴承状态、齿轮箱状态）；第三层显示风机的具体分析数据（振动频谱、油液数据、历史曲线等）。
能通过Lan口或无线局域网直传数据，无线传输距离1.5km~10km。
建设http及wap服务器，能通过B/S架构，利用手机、电脑等设备在内网/外网进行访问。
深圳亚泰光电研发部供稿
2012/6/15。
