风力发电机组的设计与性能测试风力发电是一种环保、清洁、可再生的能源，得到了越来越多的关注和应用。
风力发电机组是将风能转化为电能的重要设备，其设计与性能测试是保证风力发电厂正常运行和发电效率的关键。
一、风力发电机组的设计风力发电机组主要由风轮、发电机、转子、塔架、电控系统等部分组成。
其中，风轮是转化风能的主要部件，转子是控制转速和转矩的核心部件，发电机是将转子产生的机械能转化为电能的关键部件，塔架是支撑风轮和转子的支持结构，电控系统则是对整个机组进行监测和控制的重要系统。
在风力发电机组的设计中，需要考虑多方面的因素，如风速、风向、气象条件、地形等，以最大限度地提高发电效率和稳定性。
设计还需要考虑风轮形状、尺寸、材质、重量等因素，以及转子的设计和构造，保证机组的运行稳定性和播发能力。
同时，还需要考虑塔架结构的承载能力、抗风能力等，以及电控系统的监测功能、安全保护、诊断和控制等。
二、风力发电机组的性能测试为了保证风力发电机组的正常运行和发电效率，需要对其进行性能测试。
性能测试是指在一定气象条件下，对风力发电机组进行综合测试，包括转速、功率、工作温度、转子振动、塔架承载等多个方面，以评估机组的发电性能和运行状态，发现潜在故障，保证机组正常、安全、有效地运行。
性能测试通常包括实地测试和试验室测试。
实地测试是在机组所在的风场进行的测试，直接测试机组的实际运行状态，能够发现机组在不同风速下的发电能力和运行稳定性，也能够对机组的电控系统和安全保护功能进行监测和评估。
试验室测试则是通过模拟机组在不同气象条件下的运行状态，对机组进行整体性能测试和故障诊断等。
性能测试具有重要的意义，能够评估机组的实际发电能力和效率，提高机组的发电性能和运行效率，也能够及早发现潜在故障，进行预防和修复，保证机组正常、安全、有效地运行。
三、结论风力发电技术日益成熟，风力发电机组的设计与性能测试是保证风力发电系统正常、安全、有效运行的重要环节。

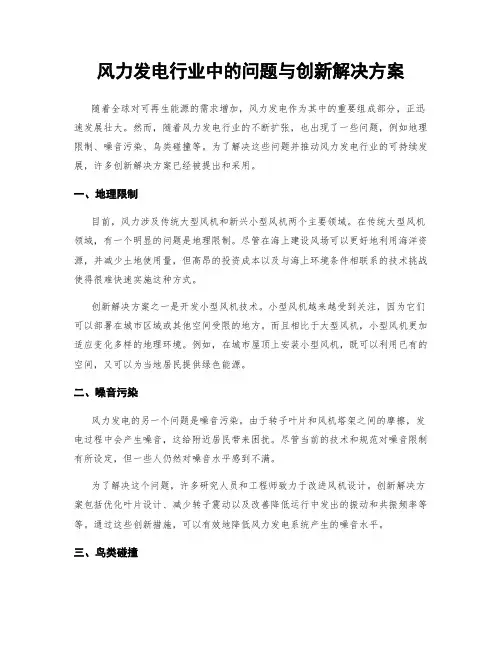

风力发电行业中的问题与创新解决方案随着全球对可再生能源的需求增加，风力发电作为其中的重要组成部分，正迅速发展壮大。
然而，随着风力发电行业的不断扩张，也出现了一些问题，例如地理限制、噪音污染、鸟类碰撞等。
为了解决这些问题并推动风力发电行业的可持续发展，许多创新解决方案已经被提出和采用。
一、地理限制目前，风力涉及传统大型风机和新兴小型风机两个主要领域。
在传统大型风机领域，有一个明显的问题是地理限制。
尽管在海上建设风场可以更好地利用海洋资源，并减少土地使用量，但高昂的投资成本以及与海上环境条件相联系的技术挑战使得很难快速实施这种方式。
创新解决方案之一是开发小型风机技术。
小型风机越来越受到关注，因为它们可以部署在城市区域或其他空间受限的地方。
而且相比于大型风机，小型风机更加适应变化多样的地理环境。
例如，在城市屋顶上安装小型风机，既可以利用已有的空间，又可以为当地居民提供绿色能源。
二、噪音污染风力发电的另一个问题是噪音污染。
由于转子叶片和风机塔架之间的摩擦，发电过程中会产生噪音，这给附近居民带来困扰。
尽管当前的技术和规范对噪音限制有所设定，但一些人仍然对噪音水平感到不满。
为了解决这个问题，许多研究人员和工程师致力于改进风机设计。
创新解决方案包括优化叶片设计、减少转子震动以及改善降低运行中发出的振动和共振频率等等。
通过这些创新措施，可以有效地降低风力发电系统产生的噪音水平。
三、鸟类碰撞鸟类碰撞是风力发电行业面临的另一个重要问题。
因为大型风机通常安装在迁徙鸟类经过的路径上，而且它们的旋转叶片对鸟类来说是不可避免的致命隐患。
这不仅影响到鸟类的生存，也可能破坏生态平衡。
创新解决方案之一是使用先进的监测技术来追踪和分析鸟类活动。
具体而言，可以使用雷达和红外传感器等设备监测飞行路径，以便及时发现并避免与鸟类发生碰撞。
此外，改变风机设计、减少闪光和振动等措施也可以在一定程度上降低与鸟类碰撞的风险。
四、新材料和储能技术除了解决现有问题外，风力发电行业还在积极推进创新，通过引入新材料和储能技术来提高效率，并降低成本。

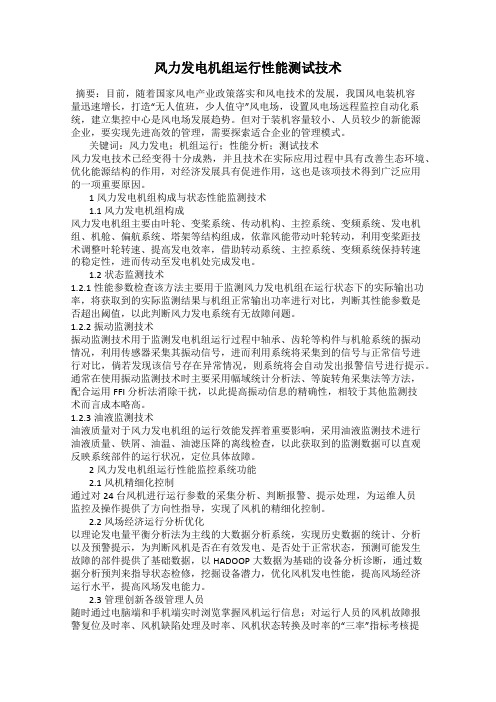

风力发电机组运行性能测试技术摘要：目前，随着国家风电产业政策落实和风电技术的发展，我国风电装机容量迅速增长，打造“无人值班，少人值守”风电场，设置风电场远程监控自动化系统，建立集控中心是风电场发展趋势。
但对于装机容量较小、人员较少的新能源企业，要实现先进高效的管理，需要探索适合企业的管理模式。
关键词：风力发电；机组运行；性能分析；测试技术风力发电技术已经变得十分成熟，并且技术在实际应用过程中具有改善生态环境、优化能源结构的作用，对经济发展具有促进作用，这也是该项技术得到广泛应用的一项重要原因。
1风力发电机组构成与状态性能监测技术1.1风力发电机组构成风力发电机组主要由叶轮、变桨系统、传动机构、主控系统、变频系统、发电机组、机舱、偏航系统、塔架等结构组成，依靠风能带动叶轮转动，利用变桨距技术调整叶轮转速、提高发电效率，借助转动系统、主控系统、变频系统保持转速的稳定性，进而传动至发电机处完成发电。
1.2状态监测技术1.2.1性能参数检查该方法主要用于监测风力发电机组在运行状态下的实际输出功率，将获取到的实际监测结果与机组正常输出功率进行对比，判断其性能参数是否超出阈值，以此判断风力发电系统有无故障问题。
1.2.2振动监测技术振动监测技术用于监测发电机组运行过程中轴承、齿轮等构件与机舱系统的振动情况，利用传感器采集其振动信号，进而利用系统将采集到的信号与正常信号进行对比，倘若发现该信号存在异常情况，则系统将会自动发出报警信号进行提示。
通常在使用振动监测技术时主要采用幅域统计分析法、等旋转角采集法等方法，配合运用FFI分析法消除干扰，以此提高振动信息的精确性，相较于其他监测技术而言成本略高。
1.2.3油液监测技术油液质量对于风力发电机组的运行效能发挥着重要影响，采用油液监测技术进行油液质量、铁屑、油温、油滤压降的离线检查，以此获取到的监测数据可以直观反映系统部件的运行状况，定位具体故障。
2风力发电机组运行性能监控系统功能2.1风机精细化控制通过对24台风机进行运行参数的采集分析、判断报警、提示处理，为运维人员监控及操作提供了方向性指导，实现了风机的精细化控制。
风电场全年检实施方案一、背景和目标近年来，随着全球对可再生能源的需求日益增长，风能作为一种清洁、可持续发展的能源形式，受到了众多国家和地区的关注和重视。
我国作为世界上风电装机容量最大的国家之一，也在积极推动风电产业的发展。
然而，随着风电场数量的不断增加，风电设备的维护和安全管理变得愈发重要。
为了保障风电场的正常运营和安全可靠，及时发现和解决潜在问题，我们制定了____年风电场全年检实施方案。
本方案的目标是全面、细致地检查和评估风电场的各项设备和设施的状况，提出相关问题的改进措施，确保风电场的长期运行和安全可靠。
二、检查内容1. 风力发电机组检查风力发电机组的外观和结构是否存在破损、锈蚀等问题，特别要重点关注叶片的状况。
检查发电机组的发电效率，运行数据是否正常。
检查电缆接头是否松动或老化。
检查发电机组的故障记录和维修记录。
2. 变电站及配电系统检查变电站的各项设施设备是否正常运行，特别是变电站的高压负荷、绝缘和避雷装置。
检查变电站的过流、过电压等保护设备是否可靠。
检查配电系统的线路和开关是否正常，电缆是否老化或有漏电情况。
3. 风力发电塔基和塔身检查风力发电塔基和塔身的结构和外观是否存在裂缝、渗水等问题。
检查塔身附近地基的稳定性。
检查塔身的涂层是否存在脱落和锈蚀情况。
检查各个塔身的安全设施和爬梯是否完好。
4. 风力发电场的净化设施检查风力发电场的净化设施是否正常运行，特别是灰尘收集装置和排气设备。
检查净化设施的工作效率和噪音产生情况。
检查净化设施的维护记录和清洁情况。
5. 风力发电场的环境监测检查风力发电场的环境监测设备是否正常运行，特别是气象监测和噪音监测设备。
检查环境监测数据的准确性。
检查环境监测报告和相关的环保文件是否齐全。
三、检查流程1. 制定检查计划根据风电场的运行情况和检查内容，制定风电场全年检的计划。
确定检查的时间和地点，安排专业人员进行检查，确保检查的全面性和准确性。
2. 详细检查各项设备按照检查内容，对风力发电机组、变电站及配电系统、风力发电塔基和塔身、净化设施、环境监测设备等进行详细检查。

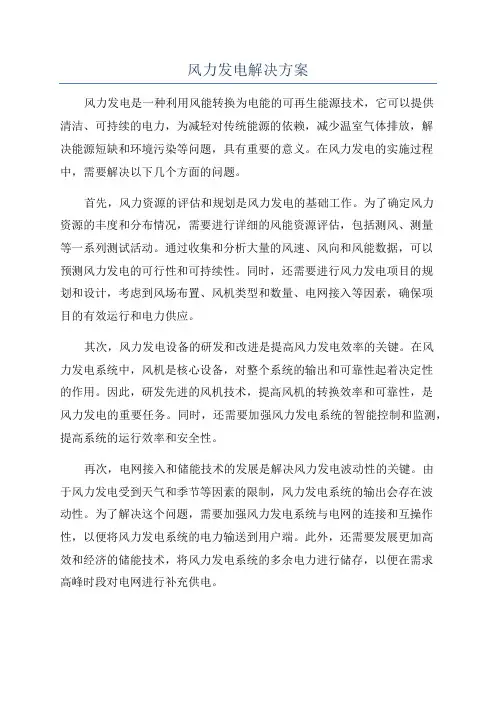

风力发电解决方案风力发电是一种利用风能转换为电能的可再生能源技术，它可以提供清洁、可持续的电力，为减轻对传统能源的依赖，减少温室气体排放，解决能源短缺和环境污染等问题，具有重要的意义。
在风力发电的实施过程中，需要解决以下几个方面的问题。
首先，风力资源的评估和规划是风力发电的基础工作。
为了确定风力资源的丰度和分布情况，需要进行详细的风能资源评估，包括测风、测量等一系列测试活动。
通过收集和分析大量的风速、风向和风能数据，可以预测风力发电的可行性和可持续性。
同时，还需要进行风力发电项目的规划和设计，考虑到风场布置、风机类型和数量、电网接入等因素，确保项目的有效运行和电力供应。
其次，风力发电设备的研发和改进是提高风力发电效率的关键。
在风力发电系统中，风机是核心设备，对整个系统的输出和可靠性起着决定性的作用。
因此，研发先进的风机技术，提高风机的转换效率和可靠性，是风力发电的重要任务。
同时，还需要加强风力发电系统的智能控制和监测，提高系统的运行效率和安全性。
再次，电网接入和储能技术的发展是解决风力发电波动性的关键。
由于风力发电受到天气和季节等因素的限制，风力发电系统的输出会存在波动性。
为了解决这个问题，需要加强风力发电系统与电网的连接和互操作性，以便将风力发电系统的电力输送到用户端。
此外，还需要发展更加高效和经济的储能技术，将风力发电系统的多余电力进行储存，以便在需求高峰时段对电网进行补充供电。
最后，政策支持和经济激励措施是促进风力发电发展的重要保障。
在许多国家和地区，政府通过出台相关政策和法规，提供经济补贴和税收减免等措施，以推动风力发电的发展。
此外，还需要加强与各方的合作，建立国际和区域间的风力发电合作机制，实现资源共享和共同发展。
总之，风力发电作为一种可持续发展的清洁能源技术，具有广阔的发展前景和重要的社会和经济效益。
通过加强风力资源评估和规划、研发高效、可靠的风力发电设备、改善电网接入和储能技术，以及提供政策支持和经济激励措施等举措，可以推动风力发电的发展，解决能源问题，促进环境保护和可持续发展。
风电工程测量方案模板一、工程简介风电工程测量方案主要针对风电场的地形测量、风资源测量以及风电机组的安装测量。
地形测量主要用于确定风电场的地形地貌特征，包括地势高低、地形起伏、地表覆盖情况等；风资源测量主要用于评估风场的风资源状况，包括风速、风向等参数；风电机组的安装测量主要用于确保风电机组的安装位置准确，减少发电效率损失。
二、测量方案1. 测量前准备在进行风电工程测量前，需要做好充分的准备工作。
首先确定测量范围，明确测量目的，确定测量方案。
其次，需要准备好测量设备，包括GPS测量仪、测距仪、风速仪等。
同时，根据测量的具体内容，还需要准备相关的测量辅助设备，如地形图、电子地图等。
此外，还需要确定测量人员和测量时间，确保测量过程安全有序进行。
2. 地形测量地形测量主要用于确定风电场的地形地貌特征，其测量内容包括地势高低、地形起伏、地表覆盖情况等。
地形测量一般采用GPS测量仪进行，通过测量点的位置坐标确定地形特征。
在进行地形测量时，需要根据测量范围确定测量点的布设密度，确保测量结果的准确性。
同时，为了保证测量结果的可靠性，需对地形测量点进行多次重复测量，取平均值作为最终测量结果。
3. 风资源测量风资源测量主要用于评估风场的风资源状况，其测量内容包括风速、风向等参数。
风资源测量通常采用测风塔和风速仪进行，通过在不同高度设置测风塔，以及在不同位置设置风速仪，来获取风场各个部位的风速和风向数据。
在进行风资源测量时，需要根据风电场的实际情况确定测风塔和风速仪的布设位置和高度，确保测量结果的全面和准确。
4. 风电机组安装测量风电机组的安装测量主要用于确保风电机组的安装位置准确，减少发电效率损失。
风电机组安装测量一般采用测距仪进行，通过测量风电机组与地面的距离确定机组的安装高度。
在进行风电机组安装测量时，需要根据风电机组的型号和规格确定测量标准，确保安装位置的准确性。
同时，在测量时需充分考虑风电机组的周围环境因素，确保测量结果的准确性和可靠性。
风力发电机调试试运行方案
介绍
本文档为新用户提供合适的风力发电机调试试运行方案，以确保系统运行正常并按照预期工作。
步骤
以下是调试试运行的步骤：
1. 确认风力发电机的操作状态：关闭所有电源并按照使用说明书检查电源连接是否正确。
2. 开始试运行：接通电源，开启风速控制系统，并设置到适当的风速。
注意：不得与风速平台等机械设备接触 / 干扰。
3. 对于大型发电机，必须进行负载测试。
先将负载设置最小，等达到最大速度时再将其调整到最大值。
确保所有系统运行正常。
4. 进行完全负载测试：检查生成电机是否能承受负载并提供所需的输出电流。
如果系统不正常，请排除故障并再次尝试测试。
5. 测试并验证安全系统：拉起紧急停止电源或其他安全系统，确保安全系统是否正常运行和响应接近。
6. 在调试试运行期间，建议对系统进行总体评估，以便及时发现和纠正任何故障。
总结
风力发电机调试试运行是确保设备运行正常、安全、高效的重要环节。
请按照上述步骤进行测试，并随时注意系统的运行情况，检查和解决故障。

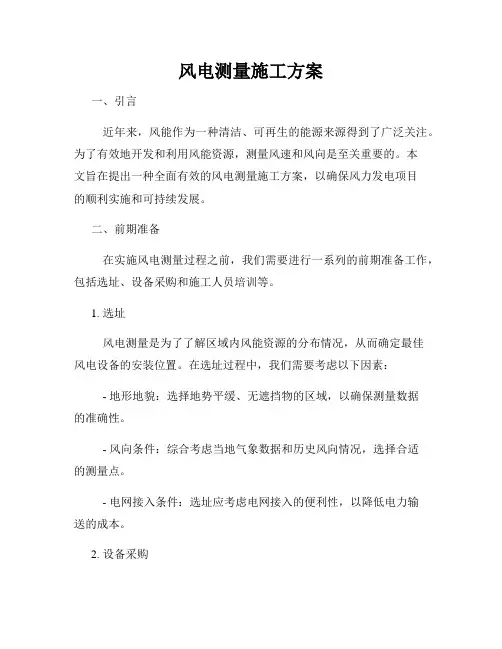

风电测量施工方案一、引言近年来，风能作为一种清洁、可再生的能源来源得到了广泛关注。
为了有效地开发和利用风能资源，测量风速和风向是至关重要的。
本文旨在提出一种全面有效的风电测量施工方案，以确保风力发电项目的顺利实施和可持续发展。
二、前期准备在实施风电测量过程之前，我们需要进行一系列的前期准备工作，包括选址、设备采购和施工人员培训等。
1. 选址风电测量是为了了解区域内风能资源的分布情况，从而确定最佳风电设备的安装位置。
在选址过程中，我们需要考虑以下因素： - 地形地貌：选择地势平缓、无遮挡物的区域，以确保测量数据的准确性。
- 风向条件：综合考虑当地气象数据和历史风向情况，选择合适的测量点。
- 电网接入条件：选址应考虑电网接入的便利性，以降低电力输送的成本。
2. 设备采购风电测量所需的设备包括风速测量仪器、风向测量仪器以及数据记录和传输设备等。
在采购设备时，应确保其符合测量精度和可靠性的要求，并具备适应不同环境条件的特性。
3. 施工人员培训施工人员需要具备一定的专业知识和技能，能够熟练操作测量设备，并能按照相关标准和要求进行施工。
在施工前，进行培训和考试，确保施工人员具备必要的能力和素质。
三、测量方案风电测量的目标是准确获取风速和风向数据，以评估风能资源的可利用性和项目的可行性。
根据实际情况，我们提出以下测量方案：1. 风速测量风速测量是衡量风能资源丰度和利用潜力的重要指标。
在测量过程中，我们应选择符合要求的测量方法和仪器，确保数据的准确性和可靠性。
- 测量设备：采用热线风速测量仪器，具备高精度和快速响应的特点。
- 测量高度：根据项目需求和风能资源特点，选择合适的测量高度。
- 测量周期：连续监测风速数据，并记录最小、最大和平均值，以评估风能资源的长期平均水平和波动特征。
2. 风向测量风向信息对于风能设备的布置和运行具有重要意义。
我们应选择准确可靠的风向测量方法和仪器，以获取真实的风向数据。
- 测量设备：采用风向传感器或风向雷达等设备，具备高度准确性和稳定性。
风力发电机组轮毂的性能测试与验证方法在风力发电行业中，风力发电机组的轮毂扮演着至关重要的角色，直接影响着发电机组的性能和效率。
因此，对轮毂的性能进行测试与验证显得尤为重要。
本文将介绍一些常用的轮毂性能测试与验证方法，帮助开发者和研究人员更好地了解和掌握这一关键技术。
一、静态测试静态测试是对轮毂在静止状态下进行的测试，主要用于检测轮毂的结构强度和耐久性。
测试方法包括使用压力传感器测量轮毂的最大承载能力，测量轮毂的刚度和变形等。
此外，还可以通过有限元分析等技术手段，对轮毂进行结构分析和强度验证。
二、动态测试动态测试是对轮毂在旋转状态下进行的测试，主要用于检测轮毂在运行时的动态特性和振动情况。
常用的动态测试方法包括模态分析、谐波分析等。
通过这些测试方法可以了解轮毂在不同转速下的振动情况，及时发现并解决潜在的问题。
三、风洞测试风洞测试是对轮毂在风场环境下进行的测试，主要用于模拟实际运行情况下的风载荷情况。
通过风洞测试可以测量轮毂在不同风速和风向下的受力情况，了解轮毂的受风特性，验证设计的合理性。
四、现场验证除了在实验室和风洞中进行的测试外，还需要在实际工程中对轮毂进行验证。
在实际运行环境中，可以通过安装传感器监测轮毂的运行状态，收集数据并进行分析。
通过现场验证可以验证实验室测试结果的有效性，并及时调整和改进设计。
结语风力发电机组轮毂的性能测试与验证是确保风力发电机组安全运行和高效发电的关键步骤。
通过静态测试、动态测试、风洞测试和现场验证等方法，可以全面了解和验证轮毂的性能，确保其达到设计要求。
希望本文介绍的内容能够对相关人员有所帮助，提高轮毂性能测试与验证的效率和精度。
风力发电行业的完整测试解决方案
新能源又称非常规能源，是指传统能源之外的各种能源形式，如太阳能、地热能、风能、海洋能、生物质能和核聚变能等。
目前我国新能源利用技术已经取得了长足进展，并在各地形成了一定的规模，尤其在风能领域发展非常迅速。
近期国家出台了新能源发展规划，风力发电作为重点扶持行业，拥有了更广阔的发展前景。
风能领域概述
和其他类型的新能源相比，风能的独特优势使其在新能源开发利用中备受青睐。
其一，储量大、分布广。
我国探明风能理论储量为32.26×109kW，而可开发利用的为2.53×109kW，近海可利用风
能7.5×109kW。
我国东南沿海和内蒙、新疆、甘肃等东北、西北地区是最大风能资源区。
其二，可利用性强，成本相对低。
目前风电场造价成本约为8500～9000元/千瓦时，机组（设备）占70%左右，基础设施占25%，其他占5%。
风电场运行维护成本费用很低（约占风电机组成本的3%～5%），建设周期短（半年左右）。
一旦建成，风电场就是一源源不断的出钱机器。
风力发电的技术核心
风力发电系统作为风能发电领域的核心环节，技术进步也是日新月异。
目前主要有恒速恒频风力发电机系统和变速恒频风力发电机系统两大类。
恒速恒频风力发电系统一般使用同步电机或者鼠笼式异步电机，通过定桨距失速控制的风轮机使发电机的转速保持在恒定的数值，从而保证发电机端输出电压的频率和幅值恒定，其运行范围比较窄，只能在一定风速下捕获风能，发电效率较低。
变速恒频风力发电系统一般采用永磁同步电机或者双馈电机作为发电机，通过变桨距控制风轮，使整个系统在很大的速度范围内按照最高的效率运行，这是目前风力发电技术的发展方向。
对于风机来说，其调速范围一般在同步速的50%～150%之间，如果采用普通鼠笼异步电机系统或者永磁同步电机系统，变频器的容量要求与所拖动的发电机容量相当，非常不经济。
双馈异步风力发电系统定子和电网直接相连接，转子和功率变换器相连接，通过变换器的功率仅仅是转差功率，这是各种传动系统中效率比较高的，该结构适合于调速范围不宽的风力发电系统，尤其是大中容量的风力发电系统。
采用绕线异步电机作为发电机并对其转子电流进行控制，是变速恒频异步风力发电系统的主要实现形式之一。
主要的拓扑结构包括交流励磁控制、转子斩波调阻以及由上述两种拓扑结构结合发展而来的混合结构。
1 交流励磁结构
交流励磁控制通过变频装置向转子提供三相滑差频率的电流进行励磁，这种方式的变频装置通常使用交交变频器，矩阵变换器或交直交变频器。
2 斩波调阻结构
这种结构的基本思想是采用一个可控电力电子开关，以固定载波频率的PWM方法控制绕线电机转子回路中附加电
阻接入时间的长短，从而调节转子电流的幅值，控制滑差约在10%的范围之内。
该结构依靠外部控制器给出的电流基准值和电流的测量值计算出转子回路的电阻值，通过电力电子器件的导通和关断来调整转子回路的电阻值。
这种电力电子装置的结构相对简单，但是其定子侧功率因数比较低，且只能在发电机的同步转速以上运行，是一种受限制的变速恒频系统。
3 混合结构
为了降低变流器的成本并且能够实现风力发电系统的宽转速范围运行，有人提出一种基于双馈电机斩波调阻与交流励磁控制策略多功能变流器拓扑结构，将整流器、斩波器和逆变器结合在一起，该结构的巧妙之处在于斩波器和逆变器共用了一组可控的电力电子开关，但是由于引入了四个接触器型的受控开关，导致该结构的主回路结构复杂，很难
实现同步速切换过程的过渡，而且在高于同步速运行情况下难以改善发电机的功率因数。
综上所述无论采用哪种结构，在研发过程，对变频系统的效率和性能进行准确的评价和测试都至关重要；同样风电场的整体监控也需要精确的测试。
风力发电的测试要点
工欲善其事，必先利其器。
风力发电从电机研发到风电场监控需要成套的高性能测试仪器来实现精确调制和严密监控。
1 利用功率计对变频系统的性能作精确的评价
风力发电系统变频系统的调制频率带宽高，调制方式复杂，调制的对象也非正弦波形，波形畸变严重，且包含大量的变频成分，要求测量仪表具有宽频带功率测量和谐波分析功能。
为此需要选用性能稳定且精度高的功率计作好辅助工作。
下文以横河电机的WT3000功率计为例，简要谈谈风电行业的测试。
WT3000可以进行IEC61000－4－7最新版谐波分析、IEC61000-4-7最新版的谐波测量及电压波动/闪变测量，带宽0.1Hz～1MHz，采样率
200kSa/s，ADC为16位，功率精度为0.02%，配有4个输入模块，8.4英寸LCD显示，以及USB和Ethernet接口。
● 变频后波形的失真
波形失真与谐波的关系，如图1所示。
失真波形的测量需要足够带宽，失真波形包含高频率成分，测量仪器的带宽如果没有延伸到高频段就容易产生误差。
如图2所示。
使用WT3000功率计可同时进行变频系统功率测量和谐波分析，方案如图3所示。
● 变频系统的谐波测量方法（如图4所示）
使用FFT运算功能将波形由时域转换成频域，测量各频率成分提取叠加信号频率的方法如下。
傅里叶级数：所有周期函数均可用三角函数的和来表述。
傅里叶积分：将周期设为无穷大，使其能适用于所有函数。
傅里叶变换：对波形的时间函数x(t)进行傅里叶积分运算后，即可得出频率函数X(f)。
2 利用示波器对变频电路里波形信号作详细分析
PWM 调制后，通过功率计可以获得其电特性指标，为研发和检测部门提供准确的参考。
如果想要进一步对调制后的波形信号作详细的分析，则需要运用具备Cycle
Statistics功能的示波器（下文以横河DLM2000系列示波器）来实现。
DLM2000的Cycle
Statistics功能，在频率固定/Duty比变化时，或在Duty比固定/频率变化时，均可有效地对周期性变化的参数进行分析。
3 风电场整体监控
风力发电系统在安装后，为保证风力发电机的稳定运行，必须分别对以下的信号进行长期的监测和记录，这些数据最后统一进入到监控中心，长期保存。
● 风叶的形变。
● 发电机的扭矩、转速、震动和浪涌电流。
● 大气环境，如：温度、湿度、风力、风速、大气压等参数。
● 电功率参数，如：电压、电流、功率、功率参数、频率等。
风电场监控有几个特点：①监控的信号复杂多样；②监控环境恶劣：目前国内的风电场，主要分布在东北、内蒙古、新疆等地，冬季的气温很低，对测量仪器提出了很高的要求；③每个风场，都有大量的风机，监控数据总量很大，布线复杂。
因此，风电场的监控需要多种测试设备配套工作，同时还要具备一定性能优势以适应风电场的特殊环境。
下面以横河电机公司的产品为例，解释一下风电场监控的完整方案。
如图6所示。
首先，可通过滑动环（集电环）实现风叶监测信号的直接采集，风叶不停转动，对测量仪器的安装和信号采集会造成很大影响，通过集电环，可保证风叶转动时，信号线能够保持不动。
然后，利用数据采集器（MW100）进行现场数据采集、监测、记录和传输。
MW100的使用环境温度为-40℃～70℃，具有很强的现场适应能力。
它可将数据存储在CF卡中，即时网络中断，采集数据也可以得到很好的保存。
也可以通过PR300实现相对廉价的高精度功率参数测量和传输。
通过功率计WT3000
精确测量发电机的浪涌电流。
最后可以利用DAQWORX专业采集软件对全部数据进行统合显示和记录。
综上所述，风力发电领域面临着空前的发展机遇，其设备系统研发、性能评估以及电场监控都在朝着越来越精密、越来越复杂的方向发展。
为适应这样的机遇和挑战，风电行业对工具层面的测试仪器也提出了更高的要求。
以横河电机为代表的全球测试方案供应商，也在积极应对。
相信高效便捷的测试产品和解决方案会给整个风电行业提供强劲助力。
