国标7X12长圆孔尺寸标注方法1. 确定标注位置:在7×12长圆孔的指定位置进行标注,确保标注的清晰、准确。
2. 确定圆孔直径:标注直径尺寸,通常使用细实线进行标注,确保直径尺寸的清晰可见。
3. 确定圆孔深度:如果长圆孔有深度要求,需要标注圆孔的深度尺寸,通常使用箭头表示。
4. 标注其他尺寸:根据实际情况,可能还需要标注圆弧半径、角度等尺寸,使用相应的符号进行标注。
具体标注方法如下:1. 圆孔直径尺寸:在图纸上画出直径符号,使用细实线进行标注,注意符号应该清晰、准确。
如果使用数字表示直径符号,需要用文字进行说明。
2. 圆孔中心距周边距离:标注圆孔中心与周边距离的尺寸,可以使用细实线绘制出中心点或虚线表示中心线,并进行尺寸标注。
3. 深度尺寸:在圆孔上方或适当位置进行深度尺寸的标注,使用箭头表示深度方向,并进行相应的注释说明。
4. 角度尺寸:如果长圆孔需要一定的角度,如倾斜等,需要标注相应的角度尺寸,使用角度符号和细实线进行绘制,并进行注释说明。
5. 其他必要的细节说明:在图纸中可能需要说明其他必要的细节,如孔口的形状、螺纹规格等。
最后需要注意的是,所有标注都应该清晰、准确,确保阅读者能够准确理解。
在标注完成后,需要检查所有的尺寸和细节是否符合标准要求,确保图纸的质量。
国标7×12长圆孔是一种常用的标准件,广泛应用于各种机械、建筑等领域。
因此,正确、清晰的标注方法对于使用这种标准件非常重要。
通过以上方法,可以确保标注的准确性,方便后续的加工、安装和使用。
在实际应用中,可能还需要考虑其他因素,如图纸的清晰度、比例等。
因此,建议在标注前仔细考虑实际情况,并参考相关标准进行标注。
如果有条件,最好在标注完成后请专业人士进行检查和确认,以确保图纸的质量和准确性。
工程制图尺寸标注规范制度一、总则1、为规范和统一工程制图尺寸标注,提高工程设计质量及施工效率,特制定本规范。
2、本规范适用于各类工程制图的尺寸标注。
3、尺寸标注应符合相关国家法规标准、标准化技术条件及相关要求。
4、本规范的修改和补充由设计单位工程师及相关专业人员共同制定,经相关领导审批后实施。
二、尺寸标注符号1、最小尺寸标注:采用阿拉伯数字表示,标注在圆括号内。
2、最大尺寸标注:采用阿拉伯数字表示,标注在三角括号内。
3、整数标注(不带小数点):标注在最终位置的右下方,采用中文数字。
4、带小数点的标注:标注在最终位置的右下方,小数点应与整数对齐,且尺寸标注应与尺寸方向垂直。
5、相等尺寸标注:在两个相等尺寸之间引线标明“=”,用于表示相等尺寸。
三、尺寸标注位置1、尺寸标注不应遮挡视线,应尽量放置在图形外部或边角,标注应与被标注的尺寸视线垂直或平行。
2、尺寸标注在特殊情况下可放置在某些关键位置,但需注明标注的含义及原因。
3、对于整齐准确敬业的图幅,尺寸标注最好在图形外部标注。
四、尺寸标注内容1、尺寸标注应准确清晰,字体大小应适当且一致,尺寸标注不得有指向性线条,如引线、标尺等。
2、尺寸标注中不得出现与图纸不符合尺寸,如标注不应超出图形实际范围。
3、尺寸标注需注明标注的对象、尺寸及标准符号,便于人们准确理解尺寸标注的含义。
五、尺寸标注单位1、尺寸标注单位应选择合适的国际标准单位,避免混淆或误解。
2、对于同一图纸上的尺寸标注应使用一致的单位,不得混用。
3、对于特殊情况可以在标注中注明单位的符号,以便人们准确理解。
六、附录1、对于特殊尺寸标注或情况,应在图纸附录或说明中详细解释。
2、对于特殊材料或工艺要求的尺寸标注,应在图纸附录或说明中注明相关要求。
七、执行1、本规范自颁行之日起实施,如对本规范有异议或建议,应及时提出并报相关领导,经讨论确定后方可修改。
2、未尽事宜按照有关法规及标准执行。
八、附则1、本规范的解释权归设计单位所有,如有疑问可向设计单位进行咨询。
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域,CAD(计算机辅助设计)软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分,它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性,我国制定了相应的国家标准,对 CAD 尺寸标注的方法、规则和要求进行了明确规定。
一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小,与绘图比例和精度无关。
2、尺寸标注应清晰、完整,不得遗漏或重复。
3、尺寸标注的数字应水平书写,一般应注写在尺寸线的上方,也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行,且间距均匀。
5、尺寸界线应从被标注的轮廓线引出,超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制,其终端一般应带有箭头。
对于线性尺寸,尺寸线应与所标注的线段平行;对于角度尺寸,尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围,一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制,且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小,应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方,当尺寸线为水平方向时,数字应字头朝上;当尺寸线为垂直方向时,数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端,其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触,且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上,尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左,尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时,尺寸数字应沿尺寸线方向书写,尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
本章主要介绍制图的基本标准和点、线、面的投影知识。
通过本章的学习,应掌握以下基本内容:•国标中有关图幅、比例、字体和图线的规定;•尺寸标注的基本规定和方法;•投影的基本概念和正投影的基本特性;•点的投影规律及两点的相对位置;•各种位置直线的投影特性及两线的相对位置;•各种位置平面的投影特性。
1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。
为正确绘制和阅读工程图样,必须熟悉和掌握有关的标准。
我国从1959年首次颁布《机械制图》国家标准以来,已进行了多次修改。
本书根据1993年颁布的最新国家标准《技术制图》,介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。
1.1.1 图纸幅面及格式(GB/T 14689—1993)1.图纸幅面图纸幅面即图纸的大小,以长×宽的尺寸确定。
表1-1是国家标准GB/T 14689—1993中规定的基本幅面(GB是国家标准的缩写,T是推荐的缩写,14689是该标准的编号,1993是该标准颁布的年份),绘制工程图样时应优先采用。
必要时允许按规定加长幅面,可查阅GB/T 14689—1993。
表1-1图纸幅面2.图框格式图框的格式分为留有装订边和不留装订边两种,图框线为粗实线,图纸可横放或竖放,如图1-1、图1-2所示。
其周边尺寸见表1-1。
3.标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等,一般位于图纸的右下角,如图1-1和图1-2所示。
有时也可按图1-3所示的位置放置,但此时应采用方向符号。
图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。
在学习本课程期间,制图作业推荐使用图1-4、图1-5所示的标题栏格式。
图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4.附加符号(1)对中符号:为了便于复制及缩微摄影,应在图纸各边的中点处分别画出对中符号,即从每边的中点画入图框内约5mm的一段粗实线,如图1-3所示。

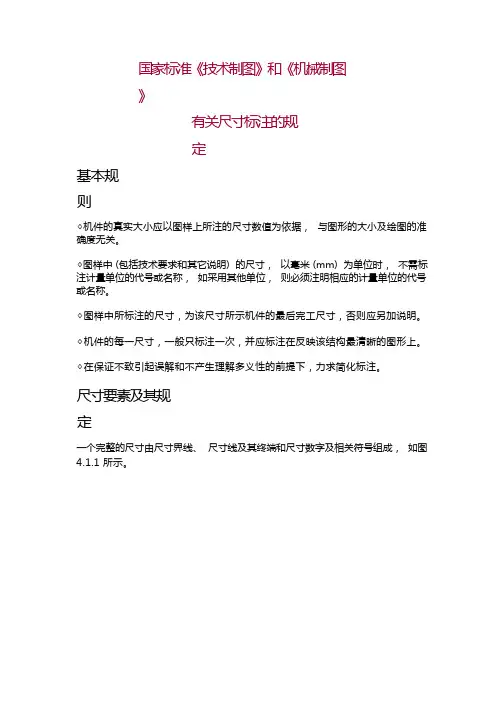

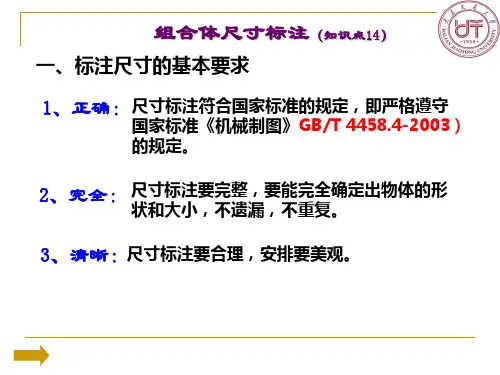

国家标准《技术制图》和《机械制图》有关尺寸标注的规定基本规则◇机件的真实大小应以图样上所注的尺寸数值为依据,与图形的大小及绘图的准确度无关。
◇图样中 (包括技术要求和其它说明) 的尺寸,以毫米 (mm) 为单位时,不需标注计量单位的代号或名称,如采用其他单位,则必须注明相应的计量单位的代号或名称。
◇图样中所标注的尺寸,为该尺寸所示机件的最后完工尺寸,否则应另加说明。
◇机件的每一尺寸,一般只标注一次,并应标注在反映该结构最清晰的图形上。
◇在保证不致引起误解和不产生理解多义性的前提下,力求简化标注。
尺寸要素及其规定一个完整的尺寸由尺寸界线、尺寸线及其终端和尺寸数字及相关符号组成,如图4.1.1 所示。
尺寸界线表示尺寸范围的线。
有关尺寸界线的规定◇尺寸界线用细实线绘制,并应由图形的轮廓线、轴线或对称中心线引出。
也可用轮廓线、轴线或对称中心线直接作为尺寸界线。
如图 4.1.1 。
◇尺寸界线一般应与尺寸线垂直,必要时允许倾斜。
尺寸界线应超出尺寸线 2~ 5mm 左右。
如图 4.1.1。
尺寸线及其终端表示尺寸的方向与起、讫。
有关尺寸线及其终端的规定◇尺寸线必须用细实线绘制,其终端形式见如图 4.1.1,机械图样中尺寸线终端均采用箭头形式;◇尺寸线不能用图中的其它图线代替,也不与其它图线重合或在其延长线上;◇标注线性尺寸时,尺寸线必须与所标注的线段平行;◇相同方向上同时有几条互相平行的尺寸线时,各尺寸线的间隔要一致 (间隔一般为 5~10mm),同时,将大尺寸注在小尺寸外面,尽量避免与其它的尺寸线和尺寸界线相交,如图 4.1.1;◇大尺寸注在小尺寸外面,尽量避免与其它的尺寸线和尺寸界线相交 , 如图4.1.1;◇在圆或圆弧上标注直径或半径时,尺寸线一般应通过圆心或延长线通过圆心,如图 4.1.3。
尺寸数字及相关符号表示尺寸的大小及形体结构特征。
有关尺寸数字的规定◇尺寸数字的书写位置及数字方向与具体尺寸有关,同一图样中尺寸数字的大小和书写格式应一致。
国标关于“尺寸标注”的规定
(1)尺寸界线
尺寸界线应用细实线绘制,一般应与被注长度垂
直,其一端应离开图样轮廓线不小于2mm,另一端宜超
出尺寸线2~3mm,图样轮廓线可用作尺寸界线。
(2)尺寸起止符号
尺寸起止符号一般用中粗(0.5b)斜短线绘制,
其斜度方向应与尺寸界线成顺时针45°,长度宜为2~
3mm。
半径、直径、角度与弧长的尺寸起止符号,宜用箭
头表示。
(3)互相平行的尺寸线
互相平行的尺寸线应从被注写的图样轮廓线由
近向远整齐排列,应将大尺寸标在外侧,小尺寸标在
内侧。
尺寸线距图样最外轮廓之间的距离,不宜小于
10mm。
平行排列的尺寸线的间距,宜为7~10mm,并应
保持一致,如图所示。
(4)尺寸数字
所有注写的尺寸数字应离开尺寸线约lmm。
国标尺寸标注国标尺寸标注,是一种常用的标注方法,广泛应用于制图和设计领域,具有统一、规范、明确的特点。
作为一种有效的沟通工具,国标尺寸标注能够帮助人们准确理解和解读图纸上的尺寸信息,提高制图效率和质量。
本文将就国标尺寸标注的相关知识进行探讨。
一、国标尺寸标注的基本规范根据国家标准,国标尺寸标注应符合以下基本规范:1. 尺寸标注应清晰、准确、易读,字形工整、规范。
2. 尺寸标注应统一放置于视图的右下方,与视图线平行,尽量避免遮挡其他重要信息。
3. 尺寸标注的大小宜适中,既能够满足阅读要求,又不至于过大影响图纸的美观。
4. 尺寸标注应与标注线相连接,标注线应直线、细且不与其他要素相交。
二、国标尺寸标注的常用符号和标准国标尺寸标注使用了一系列的符号和标准,以便更好地传递尺寸信息和要求。
下面是一些常用的国标尺寸标注符号和标准:1. 直径标注:使用符号“Ø”表示直径尺寸,如“Ø12”表示直径为12的圆。
2. 半径标注:使用大写字母“R”表示半径尺寸,如“R15”表示半径为15的圆弧。
3. 长度标注:使用符号“L”表示长度尺寸,如“L50”表示长度为50的线段。
4. 角度标注:使用小写字母“α”、“β”、“γ”等表示角度尺寸,如“α45°”表示角度为45度。
5. 倒角标注:使用符号“×”表示倒角尺寸,如“×2”表示倒角为2的直角。
三、国标尺寸标注的调整与修正在实际应用中,有时会遇到一些特殊情况,需要对国标尺寸标注进行调整和修正,以满足实际需求。
以下是一些常见的调整和修正方法:1. 尺寸标注的重心:当标注线过短或尺寸数值过大时,可通过移动标注线的位置,使尺寸标注更加平衡美观。
2. 重复尺寸的标注:对于多个相同尺寸的元素,可以只标注一个尺寸,并使用等号“=”表示,以简化标注。
3. 非标准尺寸的标注:对于非标准尺寸,可以使用“×”符号表示,说明该尺寸为参考尺寸。
autocad尺寸标注国家标准Autocad尺寸标注国家标准。
在Autocad中,尺寸标注是非常重要的一项功能,它能够直观地展示出设计图纸中各个元素的尺寸大小,为工程设计和制图提供了重要的参考依据。
而在国家标准中,对于Autocad尺寸标注也有着严格的规定和要求,正确地应用国家标准对Autocad尺寸标注进行规范,不仅能够提高图纸的可读性和准确性,还能够避免因标注错误而导致的工程质量问题。
因此,本文将详细介绍Autocad尺寸标注国家标准的相关内容,希望能够帮助大家更好地理解和应用这一规范。
首先,在进行Autocad尺寸标注时,我们需要遵循国家标准GB/T 4457-2005《技术制图尺寸标注》的要求。
这一标准规定了尺寸标注的文字、箭头、标线、标注线等各个方面的要求,包括字体的大小、箭头的样式、标线的位置等,都有着具体的规定。
因此,在进行尺寸标注时,我们需要严格按照这些规定进行操作,以确保标注的准确性和规范性。
其次,在进行尺寸标注时,我们需要注意选择合适的标注方式。
国家标准中规定了多种不同的尺寸标注方式,包括基准标注、基准系列标注、基准链标注等,每种标注方式都有着特定的适用场景和要求。
因此,在进行尺寸标注时,我们需要根据实际情况选择合适的标注方式,并且确保标注的清晰可读、准确无误。
另外,在进行尺寸标注时,我们还需要注意标注的位置和布局。
国家标准中对于尺寸标注的位置和布局也有着具体的要求,比如标注线与标注线之间的距离、标注线与视图线之间的距离、标注线与标注文字之间的距离等,都有着明确的规定。
因此,在进行尺寸标注时,我们需要严格按照这些要求进行布局,以确保标注的整体美观和统一规范。
最后,在进行尺寸标注时,我们需要注意标注的精度和一致性。
尺寸标注作为工程图纸中的重要内容,其准确性和一致性对于工程设计和制图有着重要的影响。
因此,在进行尺寸标注时,我们需要确保标注的精度,尽量避免出现标注错误和不一致的情况,以提高图纸的可靠性和可读性。
尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分,它确保了产品在制造过程中的精确性和一致性。
根据最新的国家标准,尺寸标注应遵循以下规范:1. 尺寸标注的基本原则:- 尺寸标注应清晰、准确,易于识别。
- 尺寸线应平行于所标注的尺寸方向。
- 尺寸数字应位于尺寸线上方,且不与尺寸线接触。
2. 尺寸线:- 尺寸线应使用细实线绘制。
- 尺寸线应延伸至图框边界,但不应超出。
3. 尺寸数字:- 数字应使用标准字体,大小应与图纸的比例相匹配。
- 数字应书写在尺寸线的上方,与尺寸线平行。
4. 尺寸界线:- 尺寸界线应从尺寸线延伸至被标注对象的边缘。
- 尺寸界线应使用细实线绘制,且与尺寸线垂直。
5. 尺寸符号:- 尺寸符号应使用国家标准规定的符号。
- 符号应清晰可辨,不应与尺寸线或尺寸数字混淆。
6. 尺寸公差:- 尺寸公差应根据产品要求标注在尺寸数字旁边。
- 公差标注应使用国家标准规定的格式。
7. 角度标注:- 角度标注应使用圆弧和箭头表示。
- 角度数值应位于圆弧的中心或旁边。
8. 半径和直径标注:- 半径尺寸应使用小圆圈表示,直径尺寸应使用大圆圈表示。
- 圆圈应位于尺寸线的一侧,与尺寸线垂直。
9. 链式尺寸标注:- 当多个尺寸连续标注时,应使用链式标注方法。
- 链式尺寸标注应保持一致的尺寸线和尺寸界线。
10. 特殊尺寸标注:- 对于特殊形状或复杂结构的尺寸,应根据具体情况采用适当的标注方法。
11. 图纸的整洁性:- 尺寸标注应避免重叠和拥挤,确保图纸整洁、有序。
12. 标注的一致性:- 同一图纸中的尺寸标注应保持一致的格式和风格。
13. 图纸的审查:- 完成尺寸标注后,应进行仔细审查,确保所有尺寸标注符合国家标准和设计要求。
尺寸标注的正确性对于确保产品质量至关重要。
遵循上述规范,可以大大减少制造过程中的错误和返工,提高生产效率。
