风力机风轮的性能和设计方案

风力发电机组的叶轮设计优化与性能分析1. 引言风力发电作为一种可再生能源的重要形式，被广泛应用于电力供应系统。

叶轮作为风力发电机组中的核心部件，直接影响着发电机组的性能和效率。

本文旨在通过对风力发电机组叶轮的设计优化与性能分析，提出一种能够提高发电效率的叶轮设计方案。

2. 风力发电机组的工作原理风力发电机组利用风能将风动能转化为机械能，然后通过发电机将机械能转化为电能。

叶轮作为风力发电机组中的核心部件，承担着捕捉和利用风能的重要任务。

叶轮优化设计的目标是最大化风能的转化效率，提高发电机组的发电量。

3. 叶轮设计优化3.1 叶片数目和形状设计叶片数目和形状直接影响着风力发电机组的功率转化性能。

一般而言，叶片数目越多，转化效率越高。

然而，叶片数目过多会增加制造成本并增加风力发电机组的重量。

因此，需要综合考虑叶片数目和形状的设计，找到一个平衡点。

3.2 叶片长度和宽度设计叶片长度和宽度的设计也是叶轮设计中的重要因素。

叶片长度越长，捕捉风能的面积越大，风力发电机组的转化效率越高。

然而，过长的叶片会增加风力发电机组的叶轮重量，并对叶轮结构造成一定的负荷。

因此，需要对叶片长度和宽度进行优化设计。

3.3 叶片材料选择叶轮受到来自空气流动的巨大压力和弯曲力的影响，因此在叶片材料的选择上需要考虑其强度、轻量化和耐腐蚀性。

目前常用的叶片材料有玻璃纤维增强塑料（GFRP）和碳纤维增强塑料（CFRP）等。

在叶片材料的选择中，需要综合考虑材料的力学性能和经济性，以实现叶轮结构的优化设计。

4. 叶轮性能分析4.1 基于流体动力学的模拟分析通过建立风力发电机组的叶轮流体动力学模型，可以对叶轮的流场分布和压力分布进行模拟分析，了解叶轮在风力作用下的性能表现。

这可以为叶轮的优化设计提供有力的依据。

4.2 发电机组的发电量模拟叶轮是风力发电机组中能量转化的关键部件，其性能的优化直接影响发电机组的发电效率。

通过基于叶轮性能和风能资源的数据，可以进行发电量的模拟计算，评估叶轮优化设计的效果。

风力发电机组方案设计一、引言风力发电作为一种可再生能源，正逐渐受到越来越多的关注和重视。

风力发电机组是将风能转化为电能的装置，具有环保、可持续等优点，被广泛应用于各地的发电项目中。

本文将对风力发电机组的方案进行设计，以满足特定需求和要求。

二、风力资源评估在设计风力发电机组之前，需要首先进行风力资源评估。

该评估包括测定所选发电站点的年平均风速、风能密度以及风能资源的分布情况等。

通过风力资源评估可以确定风力发电机组的设计参数，如机组容量、风轮直径等。

三、风力发电机组结构设计1.风轮设计根据风力资源评估的结果，确定合适的风轮直径。

风轮是将风能转化为机械能的关键部件，其尺寸的大小直接影响到风力发电机组的发电能力。

同时，风轮的材料选择和设计要考虑到耐久性、可靠性以及生产成本等因素。

2.发电机设计发电机是将机械能转化为电能的核心设备。

根据风轮的设计参数和需求，选择合适的发电机类型和容量。

常见的发电机类型包括同步发电机和异步发电机，其选用和设计要根据具体需求和预算进行评估。

3.控制系统设计四、电网接入设计五、经济评估六、安全和环保考虑在风力发电机组方案设计的过程中，必须充分考虑安全和环保因素。

包括选用符合安全标准的设备和材料、设置安全保护装置、合理规划建设场地，以及满足环境保护的要求等。

确保风力发电机组的安全运行和对环境的友好性。

七、总结通过对风力发电机组方案的设计，可以满足特定的需求和要求。

风力发电作为一种可再生能源，具有广阔的应用前景。

随着技术的不断发展，风力发电机组的效率和可靠性不断提升，将为人类的可持续发展做出重要贡献。

风力发电机组设计方案近年来，随着气候变化问题的日益严重和能源需求的增长，可再生能源逐渐受到人们的关注和重视。

作为一种清洁、可持续的能源形式，风能被广泛应用于电力生成领域。

本文将提出一种风力发电机组设计方案，以满足不同环境和能源需求的要求。

一、设计目标风力发电机组设计的目标是提高能量利用效率、降低成本、提高可靠性和可维护性。

通过优化设计方案，确保发电机组在不同风速条件下都能稳定运行，并尽可能减少对环境的影响。

二、设计要素1. 风轮设计风轮是风力发电机组的核心部件，其设计关乎能量转换的效率。

为了提高风轮的效率，可以采用复合材料制造，并根据实际风速情况选择合适的风轮直径和叶片数目。

同时，考虑到强风等恶劣气象条件下的运行稳定性，应加强风轮的结构强度和抗风能力。

2. 发电机选择发电机是将风能转化为电能的关键设备。

根据预期的发电功率和输出电压要求，选择适当的发电机类型。

常见的风力发电机组发电机类型有永磁发电机和感应式发电机，可以根据具体需求作出选择，并确保其效率高、体积小、重量轻。

3. 控制系统设计风力发电机组的控制系统对风轮转速和发电功率进行实时监测和调节。

通过合理设计控制算法，可以使发电机组在变化的风速条件下实现最佳运行状态，提高发电效率。

同时，设计控制系统要考虑到故障检测和保护功能，确保发电机组的安全运行。

4. 塔架与基础设计风力发电机组需要稳定地安装在塔架上，因此塔架设计要考虑结构强度和稳定性。

根据实际场地条件，选择适当的塔架高度和材料，以确保风力发电机组在强风等恶劣气象条件下仍能稳定运行。

同时，基础设计要进行地质勘察和承载力计算，确保塔架稳固地安装在地面或水下。

三、设计流程1. 需求分析在设计风力发电机组之前，需要了解用户的能源需求和环境条件。

根据需求分析，确定设计的发电容量和使用场所，以便选择合适的设备和参数。

2. 设计方案制定根据需求分析结果，制定合理的设计方案。

包括风轮设计、发电机选择、控制系统设计和塔架基础设计等。

风力发电机组风荷载分析及优化设计一、引言风力发电是目前可再生能源中占据相当重要位置的一种，风力发电机组也是其重要组成部分之一。

与其它工程系统相比，风力发电机组主要面临的挑战之一就是大风荷载下的稳定性能。

本文将从风荷载分析及优化设计方面探讨如何提升风力发电机组的稳定性能。

二、风荷载分析1. 风荷载形式在风力发电机组中，风荷载主要是指风及其产生的风力作用在风轮及其支撑系统上所形成的荷载。

根据气象学研究，风力可以分为三种形式：切向风、径向风和上升气流。

其中最主要的当属切向风，即来自于风速分量沿风轮叶片切线方向的力。

2. 风荷载计算风荷载的计算一般可以采用下列方法：（1）椭圆轨迹法：将风力作用点看成一个运动点，其受到的风荷载所形成的作用线经过研究后发现是椭圆形的，最大荷载所在位置即为椭圆的焦点之一。

（2）风口逆推法：通过揭示叶片在不同风速下的变形规律和受力行为，得到了叶片结构变形和受力响应的特性参数，然后结合气象物理及气动特性等，经过逆推出风速下叶片受力情况，进而计算出整机的风荷载。

（3）场合适法：利用CAD软件建立计算模型，通过模拟流场中流动场、压力场等参数，综合考虑叶片的材料、形状、缆索布置、叶根安装等影响因素对风力发电机组的激励能力进行模拟计算。

3. 风荷载分析结果及优化设计通过以上方法得出的风荷载分析结果可以用于进行稳定性分析，并通过优化设计降低风荷载带来的影响。

优化设计中主要包括以下几个方面：（1）优化叶片结构由于叶片是风能转换核心部分，因此叶片的结构及其质量直接影响到发电机组的稳定性。

叶片的优化设计可以包括减轻质量、改变叶形和优化叶片布局等方面。

（2）优化筒杆和传动系统筒杆和传动系统也是风力发电机组中非常重要的部分，优化设计主要包括减小振动、降低噪声、提高精度等方面。

（3）优化弹性支撑系统由于受到风荷载影响，风力发电机组的整体振动会加剧，导致叶片与塔筒之间的摩擦和磨损加剧，从而降低系统的使用寿命。

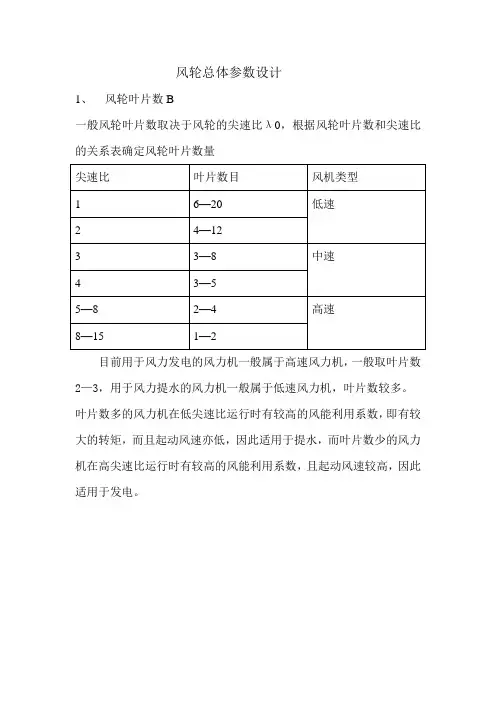

风轮总体参数设计1、风轮叶片数B一般风轮叶片数取决于风轮的尖速比λ0，根据风轮叶片数和尖速比的关系表确定风轮叶片数量目前用于风力发电的风力机一般属于高速风力机，一般取叶片数2—3，用于风力提水的风力机一般属于低速风力机，叶片数较多。

叶片数多的风力机在低尖速比运行时有较高的风能利用系数，即有较大的转矩，而且起动风速亦低，因此适用于提水，而叶片数少的风力机在高尖速比运行时有较高的风能利用系数，且起动风速较高，因此适用于发电。

由于三叶片的风力发电机的运行和输出功率较平稳，目前小型风力发电机采用三叶片的较多，对大于中型风力发电机由于考虑成本因素，有人用二叶片，但仍以三叶片为主。

2、 风轮直径D风轮直径可用下列公式进行估算32321121121/2*/4**0.49p p P C V D V D C ρπηηηη== 式中：P ———风力机输出功率(W);ρ———空气密度，一般取1.25kg/m ²;V 1 ———设计风速(风轮中心高度)m/s;D ———风轮直径（m ）;η1———发电机效率；η2———传动效率；C———风能利用系数。

高速风力机一般取0.4以上，低速风p力机一般取0.3左右。

3、设计风速V1风轮设计风速(又称额定风速)是一个非常重要的参数,直接影响到风力机的尺寸和成本。

设计风速取决于使用风力机地区的风能资源分布。

风能资源既要考虑到平均风速的大小，又要考虑风速的频度。

知道了平均风速和风速的频度，就可以按一定的原则来确定风速V1的大小，如可以按全年获得最大能量为原则来确定设计风速。

4、尖速比0风轮的尖速比是风轮的叶尖速度和设计风速之比，尖速比是风力机的一个重要设计参数，通常在风力机总体设计时提出。

首先，尖速比与风轮效率是密切相关的，只要机器没有过速，那么运转于较高尖速比状态下的机器，就具有较高的风轮效率。

对于特定的风轮，其尖速比不是随意而定的，它是根据风力机的类型、叶片的尺寸和电机传动系统的参数来确定的。

小型风力发电机毕业设计小型风力发电机毕业设计一、引言随着人们对可再生能源的需求日益增长，风力发电作为一种清洁、可持续的能源形式，越来越受到关注。

在这个背景下，设计一台小型风力发电机成为了我毕业设计的主题。

本文将介绍我设计的小型风力发电机的原理、结构和性能优化。

二、原理小型风力发电机的工作原理与大型风力发电机基本相同。

它们都利用了风的动能来驱动风轮旋转，进而带动发电机产生电能。

在小型风力发电机中，风轮通常由数个叶片组成，这些叶片的角度和形状会影响风轮的转动效率。

当风吹过风轮时，叶片会受到气流的冲击，产生扭矩，进而使风轮旋转。

旋转的风轮通过传动装置将动能转化为电能。

三、结构小型风力发电机的结构相对简单，主要包括风轮、传动装置和发电机三个部分。

1. 风轮：风轮是小型风力发电机的核心部件，它负责接受风的作用力并转化为机械能。

风轮通常采用三叶片结构，因为这种结构在风力作用下旋转效率较高。

另外，风轮的材料也需要轻量、坚固和耐腐蚀。

2. 传动装置：传动装置将风轮旋转的机械能转化为发电机所需的转速和扭矩。

传动装置通常由齿轮或链条组成，它们能够将风轮的低速旋转转换为发电机所需的高速旋转。

3. 发电机：发电机是小型风力发电机的核心组件，它将机械能转化为电能。

发电机通常采用交流发电机或直流发电机，其中交流发电机的结构相对简单，直流发电机的效率相对较高。

四、性能优化为了提高小型风力发电机的性能，我在设计中采取了以下优化措施。

1. 叶片设计：通过优化叶片的角度和形状，可以提高风轮的转动效率。

我使用了计算流体力学模拟软件对不同叶片设计进行了模拟和分析，最终确定了最佳的叶片结构。

2. 传动装置优化：通过选择合适的传动装置，可以提高传动效率，减少能量损失。

我进行了多次实验和计算，最终选择了一种高效的传动装置。

3. 发电机选择：根据小型风力发电机的需求，我选择了一种高效、稳定的发电机。

这种发电机具有较高的转换效率和较低的能量损耗。

目录风力机原理与应用课程设计说明书 (1)一、设计题目 (1)二、设计任务 (1)三、原始数据 (1)四、设计步骤 (1)1、计算风轮直径D (1)2、确定尖速比λ (2)3、确定叶轮的实度σ和叶片数目z (2)4、将风轮叶片分为10个剖面，每个剖面间隔0.1R，计算各剖面的λ值 (3)5、确定各剖面的来流角Φ (3)6、确定各剖面的形状参数N (3)7、选取翼型 (3)8、计算弦长 (4)9、计算叶片展弦比Sp (5)10、根据叶片的展弦比，对升力曲线进行修正 (5)11、根据αc，计算θ角 (6)12、绘制精确的叶片和翼型图 (6)五、设计结果及说明 (6)风力机原理与应用课程设计说明书一、设计题目风轮叶片气动设计二、设计任务（1）基于叶素和动量理论设计水平轴风力机叶片； （2）绘制风力机叶片弦长随叶片展向长度的变化曲线； （3）绘制风力机叶片扭角随叶片展向长度的变化曲线； （4）绘制设计风力机的性能曲线；（5）绘制设计叶片的图纸，以及各位置的叶片翼型结构图纸； （6）编写设计说明书一份，并附上必要的计算公式。

三、原始数据三叶片风力机功率P ＝600.0KW 来流风速V 1＝14m/s 风轮转速n ＝26.8rpm 风力机功率系数C p ＝0.43 传动效率为η1＝0.92 发电机效率为η2＝0.95 空气密度为ρ＝1.225kg/m 3四、设计步骤1、计算风轮直径D根据公式21p 31281ηηρπC V D P =得21p 138ηηρπC V PD =，故D=34.8m ，R=17.4m 。

2、确定尖速比λ根据公式160nV D πλ=得λ=3.48。

根据公式60n2πω=得ω=2.8rad/s 。

3、确定叶轮的实度σ和叶片数目z如图所示对尖速比λ＝3.48，取实度σ＝0.1较为合适；而对小型风力机叶片数z ＝3是较为合适的。

4、将风轮叶片分为10个剖面，每个剖面间隔0.1R ，计算各剖面的λ值根据公式1rV ωλ=,计算得如下所示结果：5、确定各剖面的来流角Φ 根据公式λφ3cot =得φ2arctan =，计算得如下所示结果： 6、确定各剖面的形状参数Nλ°=3.48，根据公式94)r(r 91622+=︒︒R RN λλπ计算得如下所示结果：7、选取翼型选取NACA4412翼型，查下图得最大升阻比C L /C D =105，其中C L =1.08,C D =10.3×10-3,α=6°。

风力发电机组设计方案比较和效果评估随着环境污染问题的日益严重，全球范围内对可再生能源的需求也越来越大。

作为一种可再生的清洁能源，风能被广泛应用于发电领域。

风力发电机组设计方案的比较和效果评估对于提高风力发电系统的性能和效率至关重要。

本文将分析和评估几种常见的风力发电机组设计方案，并比较它们的效果。

首先，我们将讨论水平轴风力发电机组设计方案。

水平轴风力发电机组是目前最常见和广泛应用的风力发电系统之一。

它的主要特点是风轮以水平轴旋转，同时发电机位于塔筒顶部。

这种设计方案具有结构简单、维护方便、功率输出稳定等优点。

然而，水平轴风力发电机组的风轮面积相对较小，对于低风速地区或高楼大厦周围的建筑物遮挡较多的情况，其发电效率可能较低。

此外，水平轴风力发电机组在逆变器和变频器的功率控制方面存在一定的挑战。

接下来，我们将讨论垂直轴风力发电机组设计方案。

垂直轴风力发电机组的主要特点是风轮以垂直轴旋转，这种设计方案可以有效解决水平轴发电机组在低风速地区效率较低的问题。

垂直轴风力发电机组的另一个优点是其风轮面积相对较大，可以更好地利用风能资源。

然而，垂直轴风力发电机组在结构复杂性、维护成本较高和发电功率波动较大等方面存在一些挑战。

除了水平轴和垂直轴风力发电机组，还有一些新型设计方案出现在风力发电领域。

例如，混合轴风力发电机组设计方案将水平轴和垂直轴的特点结合在一起，以实现更高效的发电。

该设计方案的主要特点是风轮同时具有水平和垂直轴，具有较大的风轮面积和较稳定的功率输出。

然而，混合轴风力发电机组的结构复杂度和成本较高，需要更复杂的控制系统。

此外，还有一些创新的设计方案如飞行器式风力发电机组和浮筒式风力发电机组也值得关注。

飞行器式风力发电机组的主要特点是风轮安装在空中悬浮的设备上，可以更好地捕捉高空的风能资源。

浮筒式风力发电机组则将风轮安装在浮筒上，浮在海洋或湖泊表面，利用水面上的风力发电。

这些创新的设计方案在利用风能资源方面具有巨大潜力，但目前仍面临一些技术和经济挑战。

风轮尺寸与额定风速风轮尺寸与额定风速风力机的额定风速为了确定风轮的尺寸首先要确定风力机的额定风速，在国家标准GB/T 13981一92《风力机设计通用要求》中6.1.1条规定对风力发电机组的切入风速与额定风速有规定：风力发电机组的切入风速与额定风速表这是早些年的规定，近些年常用年平均风速来确定额定风速（有关年平均风速见相关词语定义），根据国外的统计资料，在降低制造成本的前提下以年平均风速来计算额定风速，对于可变桨风力机的额定风速为年平均风速的1.67至1.77倍；对于失速型风力机的额定风速为年平均风速的2倍以上。

按此计算出的额定风速比上表的数值要高，针对大型水平轴风力机或许更合适些。

我们觉得对于风速变化不太大的环境与具有良好安全性能的可变桨风力机可适当减小这个比例，以降低成本。

但许多微型小型风力机既不能变桨又无自动安全保护功能，为适应宽的风速变化范围在大风时不烧毁发电机，不得不把额定风速定得比较高，额定风速为年平均风速的2倍以上。

多以13m/s或更高作为额定风速。

额定风速13m/s的风力发电机在风速为6m/s运行时，其功率仅为额定功率的10%，对于大部分时间工作在6m/s风速下确实是浪费。

我国内陆平原地区年平均风速较低，若大风很少的话可降低额定风速，但要有一定的防护措施以防万一。

靠沿海地区平均风速高一些，但沿海地区会有强台风，必须加强风力机的抗强风能力。

风力机的其它性能要求除了额定风速外，风力机还有切出风速、停机风速、安全风速等风速指标以及发电机组的工作范围，在国家标准都有规定，下面附上GB/T 19068.1-2003《离网型风力发电机组技术条件》部分有关内容：3.3 性能要求3.3.1 机组的切人风速和额定风速应符合GB/T 13981-1992中6.1.1的规定。

3.3.2 机组在额定工况下，其输出应不小于额定功率。

3.3.3 机组的切出风速应不小于17 m/s,3.3.4 机组的停机风速应不小于18 m/s,3.3.5 机组的安全风速应不小于50 m/s,3.3.6 机组的最大工作转速应符合以下要求: 额定功率小于或等于1kW，应不大于额定转速的150%;额定功率大于1kW，应不大于额定转速的125%.3.3.7 机组的安全防护系统应保证机组运行时不超过最大工作转速，且在停机风速下能自动或人工停机。

风轮设计风速选择及风力机单机容量的选择题目摘要内容结论参考文献摘要：主要从三大方面介绍了风轮设计风速选择，一、叶片的几何参数；二、风轮的几何参数；三、风轮的物理特性三个方面。

从这三个方面介绍了改如何选择风速以及具体要求。

内容一节风轮总体参数的设计要求风轮的作用是把风的动能转换成风轮的旋转机械能。

这个二次能量可以用不同的方式加以利用，如发电、提水、制热或其他可能的能量转换方式等。

风轮应尽可能设计的最佳，以提高其能量转换效率。

风轮之所以能从风中获得能量，是因为它能使经过风轮扫掠面积内的风速降低到一定程度。

静止状态的风轮和以非常高的转速旋转的风轮都不会产生功率；在这两种极端情况之间，有一个使风力发电机组获得最大功率的转速。

风轮一般由一个、两个或两个以上的几何形状一样的叶片和一个轮毂组成。

风力发电机组的空气动力特性取决于风轮的几何形式，风轮的几何形式取决于叶片数、叶片的弦长、扭角、相对厚度分布以及叶片所用翼型空气动力特性等。

风轮的设计是一个多学科的，它涉及空气动力学、机械学、气象学、结构动力学、控制技术、风载荷特性、材料疲劳特性、试验测试技术等多方面的知识。

风轮的功率大小取决于风轮直径，对于风力发电机组来说，追求的目标是最的发电成本。

由于风轮的噪声与风轮转速直接相关，大型风力发电机组应尽量降低风轮转速；因为当叶尖线速度达到70-80m/s 时，会产生很高的噪声。

在风轮转速确定的情况下，我们可以改变叶片空气动力外形来降低噪声。

如改变叶尖形状，降低叶尖载荷等。

风轮是风力发电机组最关键的部件，风轮的费用约占风力发电机组总造价的20%-30%，而且它至少应该具有20年的设计寿命。

除了空气动力设计外，还应确定叶片数、叶片结构和轮毂形式。

一、叶片的几何参数1. 叶片长度叶片径向方向上的最大长度，如图4 -1所示。

2. 叶片面积叶片面积通常理解为叶片旋转平面上的投影面积。

3.叶片弦长叶片径向各剖面翼型的弦长。

叶片根部剖面的翼型弦长称根弦，叶片尖部剖面的翼型弦长称尖弦。

风力发电机组结构及传动系统设计风力发电机是利用风能转化为电能的设备，由于其清洁、可再生的特性，成为了现代能源领域的重要组成部分。

为了达到高效、可靠且经济的发电目标，风力发电机组的结构及传动系统设计至关重要。

本文将讨论风力发电机组结构及传动系统的设计原则和关键要素。

一、风力发电机组结构设计1. 风轮设计：风轮是转化风能为机械能的关键部件。

其设计应考虑风速、气动特性和刚度等因素。

风轮应具备最大化捕获风能的能力，并保证在高风速情况下的稳定性。

此外，材料的选择也非常重要，应考虑强度、耐腐蚀性能和重量等因素。

2. 主轴设计：主轴是连接风轮和传动系统的关键组件。

其设计应考虑承受风轮转动产生的巨大力矩和转速的要求。

主轴应具备足够的强度和刚度，并采用高强度材料进行制造。

另外，润滑和散热系统的设计也应充分考虑，以确保主轴的可靠性和安全性。

3. 塔架设计：塔架是支撑风轮的结构，其设计应考虑高度、稳定性和抗风能力。

塔架应具备足够的刚度和强度，以抵抗风力引起的振动和地震等外力作用。

此外，塔架的施工和维护也需要充分考虑，以确保安全和可持续性。

二、风力发电机组传动系统设计1. 齿轮传动系统设计：齿轮传动系统是将风轮转动的机械能传递到发电机的关键部件。

其设计应考虑传动效率、噪音和可靠性。

合理选取传动比和齿轮材料，以最大程度地提高传动效率和减少能量损失。

此外，齿轮传动系统的润滑和冷却也需要充分考虑，以保证其稳定性和寿命。

2. 发电机设计：发电机是将机械能转化为电能的关键部件。

其设计应考虑输出功率、效率和可靠性。

根据风轮的转速和功率要求，选取合适的发电机类型，如永磁发电机或同步发电机。

同时，发电机的绝缘、冷却和保护系统也需要充分设计，以确保其正常运行和安全性。

3. 控制系统设计：控制系统是风力发电机组的大脑，用于调节风轮转速和传动系统的运行。

其设计应考虑风速、输出功率、负荷变化等因素。

控制系统应具备高精度、高可靠性和自适应性能，以保证风力发电机组在不同工况下的高效运行。

海上风力发电风轮叶片静态变形分析与优化设计1. 引言海上风力发电作为可再生能源的重要组成部分，在解决能源危机及减少碳排放方面具有巨大潜力。

而风力发电的核心设备之一，即风轮叶片的设计与优化对于风机的性能和效率至关重要。

本文将对海上风力发电风轮叶片的静态变形进行分析，并针对变形问题进行优化设计。

2. 风轮叶片的静态变形风轮叶片在运行过程中受到复杂的气动和结构载荷的作用，容易出现静态变形问题。

而静态变形会导致风轮叶片的气动性能下降、动态平衡失调以及结构破坏等不良影响。

静态变形主要包括弯曲、挠度、变形角度等。

弯曲会导致风叶受力不均匀，进而影响到风叶的整体强度和稳定性。

挠度则会导致风轮叶片的形状变化，影响气动性能。

变形角度的改变会导致发电效率下降，损失大量的风能。

3. 静态变形分析方法为了准确分析风轮叶片的静态变形情况，我们可以使用有限元分析方法。

有限元分析方法是一种常用的结构力学分析方法，通过将结构离散化成有限个节点和单元，利用构成方程和位移约束等条件进行求解，得到结构的应力、位移等信息。

在进行有限元分析时，需要建立风轮叶片的几何模型，并设置适当的边界条件和载荷。

通过有限元分析软件进行计算，可以获得风轮叶片在各工况下的应力、位移、变形等数据，从而评估风轮叶片的静态变形情况。

4. 静态变形优化设计针对风轮叶片的静态变形问题，可以采用多种方法进行优化设计，例如材料选择、结构设计和几何形状优化等。

首先，材料选择是优化设计的重要一环。

通过选用高强度、低密度、具有良好抗变形性能的材料，可以有效减小风轮叶片的静态变形。

同时，还需考虑材料的成本和可加工性等因素，找到最优的材料选择方案。

其次，结构设计是静态变形优化的关键。

通过加强风轮叶片的结构刚度、提高连接处的强度，可以有效减小静态变形。

此外，采用多层复合材料结构、加入加强筋等结构设计方法也可以提升风轮叶片的整体性能。

最后，几何形状优化是静态变形优化的重要手段。

通过优化风轮叶片的形状，包括模型的扭转角、锥度和厚度等参数，可以进一步减小静态变形，并提高风轮叶片的气动性能和发电效率。

风车设计方案1. 背景介绍随着可再生能源的需求不断增长，风能发电已成为一种越来越受欢迎的清洁能源。

风力发电机是通过风力驱动转子旋转，再将旋转的机械能转化为电能的一种设备。

其中风轮是风力发电机中最核心的部分，也是风电场中最能吸引人眼球的景观之一。

因此，设计出一款外观美观、效率高、可靠性强的风轮，对于促进风力发电的发展有着重要意义。

2. 设计要求2.1 外观美观风能发电站除了作为电力设施以外，也是一道城市景观，因此，风车的外观设计要美观大方、充满现代感。

设计要注重与周围环境的协调，能够完美融合到自然山水之中。

2.2 效率高风轮是风能转换的核心部件，风轮的结构和设计会直接影响风能转换的效率。

因此，设计要在保证美观的前提下，尽可能地提高能量转换效率和稳定性。

2.3 可靠性强风轮的运转环境十分恶劣，要经受住长时间的高速自旋，同时还要面对复杂的环境冲击，如台风、雷电等。

因此，设计要考虑风轮的稳定性和可靠性，确保其在各种极端天气条件下都能安全运行。

3. 设计方案3.1 结构设计风轮的结构设计是影响风能转换效率和风轮寿命的重要因素之一。

为了提高风能转换效率，设计了一种新型的桶形风轮。

与传统的半球形和平板形风轮相比，桶形风轮的采风面积更大，能够充分利用风资源。

而且，通过减小桶形风轮的前缘曲率，避免了流线分离的可能，进一步提高风能转换效率。

3.2 材料选择为了确保风轮的稳定性和耐久性，选用了重量轻、强度高的碳纤维材料作为风轮的主要材料。

碳纤维具有极高的强度和刚度，同时重量很轻，不会给整个风力发电设施的支撑结构带来过多的负荷，从而提高了风力发电设施的稳定性。

3.3 自适应控制系统风轮在运行中会受到很多不同方向、不同强度的风力干扰，这些干扰会影响风能转换的效率和设备的寿命。

因此，设计了一种自适应控制系统，能够根据外界环境和风车自身状态来调整风轮的旋转速度和方向，以最优化风能转换效率，并尽量减少设备损耗。

4. 结论通过以上方案的设计和分析，可以得出如下结论：•桶形风轮设计能够更好地利用风能，并提高风能转换效率。

风力发电机设计和性能优化摘要：本文旨在探讨风力发电机的设计原理和性能优化方法。

首先介绍了风力发电机的工作原理和基本组成部分，然后详细分析了影响风力发电机性能的关键因素，并提出了优化设计方法。

最后，通过数值模拟和实例分析，验证了该方法的有效性。

1. 引言随着能源需求的不断增长和环境问题的加剧，清洁能源的研究和利用逐渐受到全球关注。

风力发电作为一种可再生资源的重要来源，具有巨大的潜力。

因此，风力发电机的设计和性能优化成为了一个热门话题。

2. 风力发电机的工作原理和基本组成部分风力发电机通过利用风的动力来转动风轮，进而驱动发电机工作。

其基本组成部分包括风轮、转轴、发电机和控制系统。

2.1 风轮风轮是风力发电机的核心部件，其作用是将风的动能转化为机械能，进而带动转轴和发电机运转。

常见的风轮有水平轴风轮和垂直轴风轮两种类型，每种类型都有其适用的环境和优点。

2.2 转轴转轴连接风轮和发电机，承受风轮的旋转力矩和发电机的输出功率。

转轴的材料和结构设计直接影响风力发电机的性能和寿命。

2.3 发电机发电机是将机械能转化为电能的关键部件。

常用的发电机类型有永磁同步发电机和感应发电机，根据具体需求选用适当的发电机类型。

2.4 控制系统控制系统用于监测风力发电机的运行状态和性能，并根据需要进行调节，以提高发电效率和保护设备。

控制系统包括风速监测模块、转速控制模块和故障诊断模块等。

3. 影响风力发电机性能的关键因素风力发电机的性能受多个因素影响，包括风能资源、风轮和转轴设计、发电机类型和控制策略等。

3.1 风能资源风能资源是风力发电机的动力来源，其分布和强度对发电机的输出能力有直接影响。

因此，在选择风力发电机位置时，需要充分考虑当地的风能资源和地形条件。

3.2 风轮和转轴设计风轮和转轴的设计直接决定了发电机的转速和输出功率。

合理的风轮和转轴设计可以提高发电机的转化效率，降低振动噪声，延长设备寿命。

3.3 发电机类型不同类型的发电机有着不同的特点和适应环境。
