电脑故障维修：液晶显示器高压板坏的现象及维修思路

液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程（强力推荐，新手可仔细阅读）液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。

板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。

有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。

由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。

一、驱动板的代换驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。

一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。

通过烧录不同程序，这种驱动板可适应各种型号的液晶屏。

2 o6 p0 F" ^& K) }, b 选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释，说明如何选定驱动板。

1．屏线接口屏线接口必须和液晶屏配合。

液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏．LVDS接口则涵盖了13．3英寸以上90％的液晶屏。

两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。

判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。

有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。

例如，M150X3-L01是LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏，二者的区别就在型号后缀的一L 和一T上。

所以，如果自己不能明确判断液晶屏的型号，一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS接口引脚数在30个以下，数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK～、CK+、D3-、D3+等。

液晶显示器高压板维修代换实例液晶显示器在现代生活中越来越普遍，但是常常遇到的问题之一就是高压板的故障，导致屏幕黑屏或者显示异常。

高压板是液晶显示器中一个非常关键的部件，它负责把直流电转换为高频交流电，提供驱动信号给液晶屏幕，因此它的正常工作对于液晶显示器的显示效果至关重要。

当出现高压板的故障时，我们可以选择维修或者代换高压板。

接下来我们就来了解一下液晶显示器高压板维修代换实例。

一、高压板维修如果你的高压板出现了故障，那么第一步就是需要确定问题出在哪里。

常见的高压板故障有：高压板输出电压不稳定；输出信号出现抖动；音频输出异常等等。

大多数高压板故障都是由于电容、电阻、晶振等元器件失效或者损坏所致。

1.高压板常见故障维修如果高压板的元器件损坏或者失效，可以先使用万用表进行检测，确定是哪个元器件出了问题。

比较常见的故障是电容和电阻，如果检测到这两个部件失去响应或者短路，那么就需要进行更换。

首先需要将高压板取下来，可以使用螺丝刀将高压板固定的螺丝拆下，拆下高压板后，需要小心的将液晶显示屏幕的前面板拆下来，此时需要注意，不能用力过大，否则容易损坏显示屏幕。

当高压板完全暴露后，可以用万用表进行检测。

找到电容或者电阻元件，使用万用表分别测试电容或电阻的电阻值是否有异常；如果电容无响应，或者电阻短路，可以考虑更换。

2.高压板批量修复如果需要大规模维修高压板，可以考虑将维修作业分批进行。

先将高压板找出来，按照故障排列组合，进行分类。

如：按照信号线的故障或者按照输出高压部分的故障，分别进行分类维修。

这样有利于提高维修效率和准确性，尤其是在工厂或者维修点进行批量维修时。

二、高压板代换如果你对高压板的维修不是很熟悉，或者没有相对应的工具和技术，那么可以考虑进行高压板的代换。

一般情况下，高压板维修相对来说比较麻烦，如果不小心操作不当，还有可能导致更大的问题。

因此，如果你不是专业技术人员，就可以考虑将高压板进行代换。

1.高压板型号选择在高压板代换的过程中，需要注意高压板的型号和规格，不同型号适用于不同的设备或型号。

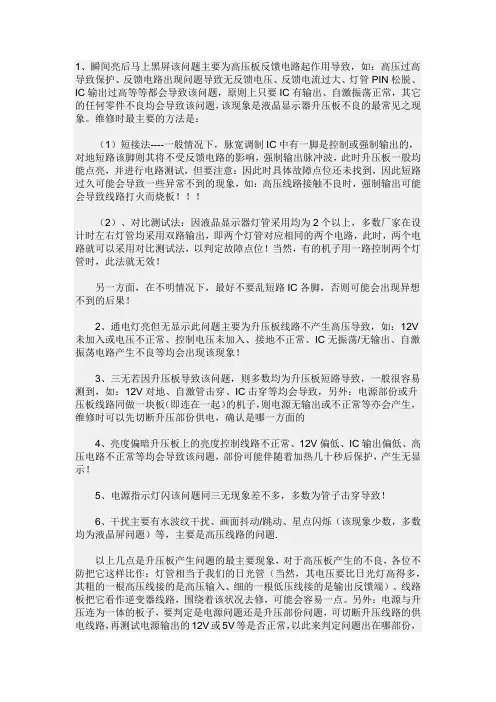

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

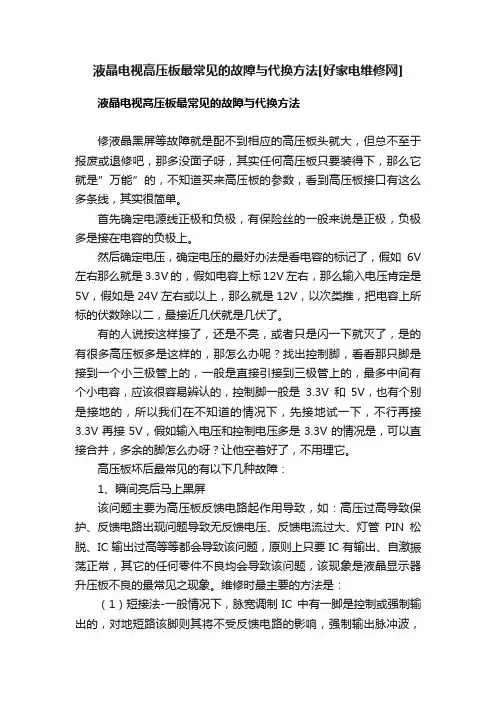

液晶电视高压板最常见的故障与代换方法[好家电维修网]液晶电视高压板最常见的故障与代换方法修液晶黑屏等故障就是配不到相应的高压板头就大，但总不至于报废或退修吧，那多没面子呀，其实任何高压板只要装得下，那么它就是”万能”的，不知道买来高压板的参数，看到高压板接口有这么多条线，其实很简单。

首先确定电源线正极和负极，有保险丝的一般来说是正极，负极多是接在电容的负极上。

然后确定电压，确定电压的最好办法是看电容的标记了，假如6V 左右那么就是3.3V的，假如电容上标12V左右，那么输入电压肯定是5V，假如是24V左右或以上，那么就是12V，以次类推，把电容上所标的伏数除以二，最接近几伏就是几伏了。

有的人说按这样接了，还是不亮，或者只是闪一下就灭了，是的有很多高压板多是这样的，那怎么办呢？找出控制脚，看看那只脚是接到一个小三极管上的，一般是直接引接到三极管上的，最多中间有个小电容，应该很容易辨认的，控制脚一般是3.3V和5V，也有个别是接地的，所以我们在不知道的情况下，先接地试一下，不行再接3.3V再接5V，假如输入电压和控制电压多是3.3V的情况是，可以直接合并，多余的脚怎么办呀？让他空着好了，不用理它。

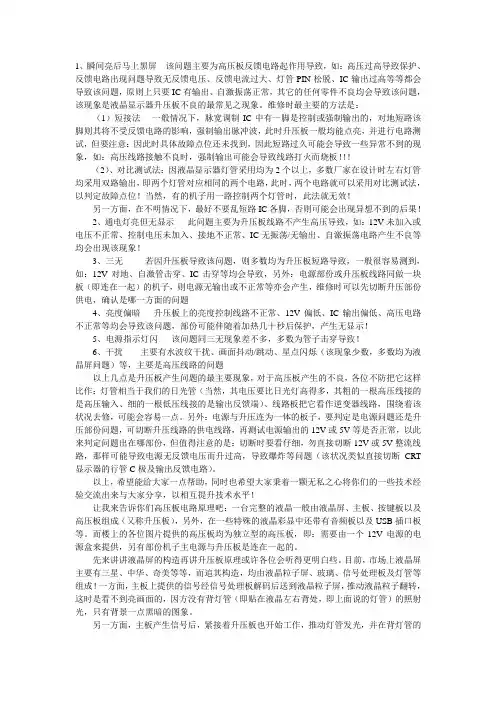

高压板坏后最常见的有以下几种故障：1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法-一般情况下，脉宽调制IC 中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板。

液晶高压板的常见故障及排除液晶显示器是一种高清晰度、低污染的显示器设备，基本上是由LCD液晶面板、背光模块及高压板组成，其中高压板负责将信号转换为驱动电压输出，使LCD液晶屏幕正常工作。

然而，在长期使用中，液晶高压板也会出现一些故障问题，下文将对这些故障原因及排除方法进行详细介绍。

常见故障1. 屏幕闪烁屏幕在使用过程中出现闪烁情况可能是由高压板输出电压不稳定引起的。

由于高压板通常直接用于LCD屏幕，因此使用过程中使用的电压较高。

若高压板输出电压波动较大，LCD液晶屏面板将会出现闪烁、噪音等情况。

闪烁情况也可能存在于高压板内部元器件出现故障的情况，例如，高压板内置的热敏电阻可能出现失效，造成过热。

2. 屏幕无显示屏幕在开机后无显示，或显示模糊，色彩失真等情况，通常是由高压板输出的信号不稳定引起的。

某些情况下，高压板内部元器件故障也可能导致LCD持续黑屏。

液晶高压板电路复杂，因此需要对高压板内部的电流泄漏、电阻值、开关电容器等元器件进行测试，以找出故障原因。

3. 屏幕卡死屏幕在使用过程中突然无响应，可能是由高压板输出电压过高或过低造成的。

该情况也可能与LCD液晶屏面板的线路接头松动或线路连接不良有关。

如果情况非常严重，那么液晶高压板还可能因电流过大而过热，发生短路等安全隐患。

排除方法1. 屏幕闪烁1.检查高压板输出电压是否稳定。

可使用万用表或示波器来检测高压板输出电压是否正确，进而判断是否需要维修高压板。

2.检查高压板内的热敏电阻是否过热，如果过热，建议立即更换。

2. 屏幕无显示1.检查线路接头是否牢固，线路是否连接良好。

2.如果情况非常严重，需要对高压板内部元器件进行更替。

3. 屏幕卡死1.检查高压板输出电压是否过高或过低，如果过高或过低，则需要进行调整。

2.检查LCD液晶屏面板的线路接头是否牢固，线路连接是否良好。

3.如果情况非常严重，需要更换高压板内部的电容器、电阻等元器件。

总之，要保证液晶显示器的正常使用，必须保证高压板的正常工作。

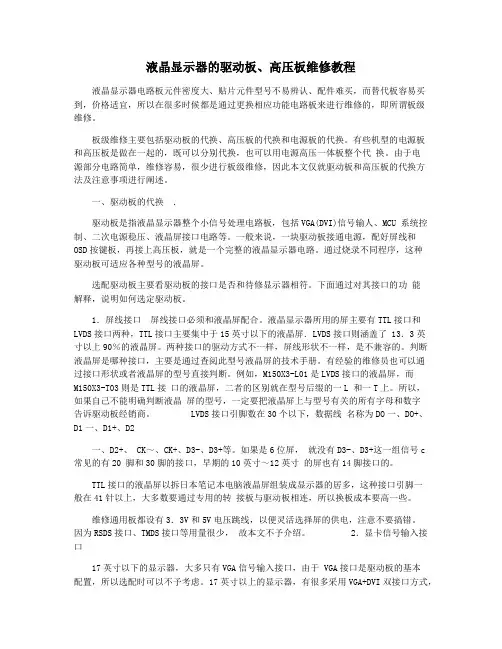

液晶显示器的驱动板、高压板维修教程液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。

板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。

有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。

由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。

一、驱动板的代换．驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。

一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。

通过烧录不同程序，这种驱动板可适应各种型号的液晶屏。

选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释，说明如何选定驱动板。

1．屏线接口屏线接口必须和液晶屏配合。

液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏．LVDS接口则涵盖了 13．3英寸以上90％的液晶屏。

两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。

判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。

有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。

例如，M150X3-L01是LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏，二者的区别就在型号后缀的一L 和一T上。

所以，如果自己不能明确判断液晶屏的型号，一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS接口引脚数在30个以下，数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK～、CK+、D3-、D3+等。

如果是6位屏，就没有D3-、D3+这一组信号c常见的有20 脚和30脚的接口，早期的10英寸～12英寸的屏也有14脚接口的。

液晶高压板原理与维修液晶高压板（也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。

）该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V～1800V的高频交流电压，点亮液晶面板背光灯管CCFL（冷阴极荧光灯）或者无阴极EEFL 灯管。

在液晶彩电中，逆变电路一般独立做成一个条状电路板，一般的高压条的输入电压为8～24V，输出电流为8mA左右，输出频率为45～75kHz，输出工作电压为几百伏至上千伏，多数为1600V左右。

1）高压条的输入端大体上有4个信号：一、是电源，小屏幕一般为12V，大屏幕一般为+24V；有保险丝的一般来说是正极二、是接地端，三、是背光开启／关断控制端(ON／OFF)；控制脚一般是3.3V和5V，也有个别是接地的四、是亮度调整端(ADJ)。

2）高压条的输出口接CCFL背光灯管，每个输出口由两根线组成，一根为高电平，一根为低电平。

由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。

另外需要说明的是，高压条的输出接口有窄口和宽口之分。

通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。

灯管的多少与屏的大小有关，一般来说：15英寸屏为2根灯管，19英寸屏为4根灯管，26英寸屏为12根灯管，32英寸屏为16根灯管，37~42英寸屏为20根灯管。

3）高压板工作原理高压板实际就是逆变电路，主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。

在实际的背光灯逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC。

工作原理:，该控制信号一般来自微控制器(MCU)部分。

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V 未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题.以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

液晶显示器故障实例之高压板三星151S故障现象和故障特点：暗屏，高压板无供电，按照线路跑到电源板发现一只中功率场效应管Q1没有导通【P沟道】，强行短路D-S极，正常显示。

故障部位：Q1引脚处有一堆黄胶，可能是受潮，清除干净，故障排除。

TCL ML-56故障现象和故障特点：有时开机暗屏；有时开机正常显示，使用一会儿突然暗屏，不关机偶尔又正常显示了；有时开机亮一下马上暗屏。

故障部位：高压板上的环形降压电感L1虚焊。

通病。

DELL 17寸【冠捷代工】故障现象和故障特点：开机亮一下马上暗屏。

故障部位：高压板上的降压电感虚焊。

通病。

三星150S故障现象和故障特点：开机亮一下马上暗屏，并且听到机内有“滋滋滋”叫声。

故障部位：两只升压变压器其中的一只烧糊了，打火。

Hp 17寸PE1229【冠捷代工】故障现象和故障特点：客户反映机内冒烟，一下就黑了。

维修时看到的故障是屏幕亮度比较低，闪动，几秒钟以后暗屏。

故障部位：高压板的升压变压器旁边升压电容C214虚焊引起和它对应的两只升压管Q211和Q212击穿、软击穿。

通病。

KTC 17寸7003L故障现象和故障特点：开机2秒左右暗屏。

故障部位：高压板上的圆柱体降压电感虚焊。

通病。

BENQ 17寸故障现象和故障特点：暗屏。

故障部位：高压板上升压电容C826虚焊连同升压管Q808、Q809一起击穿，并且造成22V 供电保险PF801一起烧断。

通病。

Hp 15寸f1503【冠捷代工】故障现象和故障特点：开机一段时间后暗屏。

故障部位：高压板上的环形降压电感L201虚焊。

【此高压板上有三只同样的电感都爱虚焊】。

通病。

恒生15寸【北京创纪代工――－杂牌】故障现象和故障特点：暗屏。

故障部位：高压板有虚焊，但是不知道是哪里，用风枪全部吹一下就好了。

LG 15寸L1515S【LB500-RL】故障现象：开机亮一下马上暗屏。

故障分析和维修过程：此机高压板振荡芯片型号为BA9741F，它的15脚为过流保护。

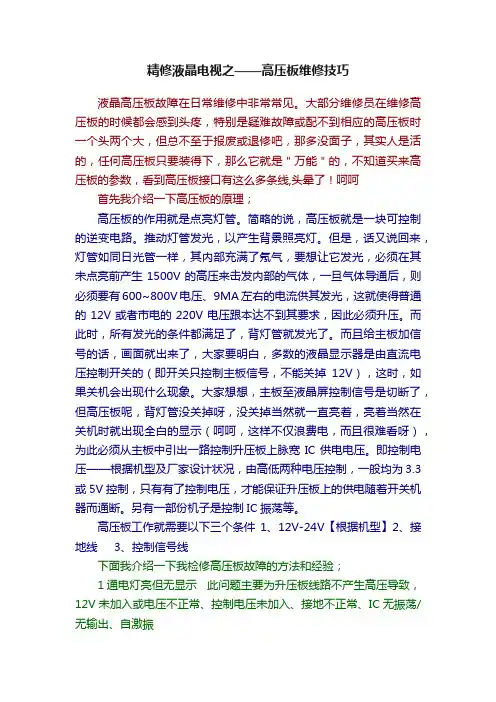

精修液晶电视之——高压板维修技巧液晶高压板故障在日常维修中非常常见。

大部分维修员在维修高压板的时候都会感到头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了！呵呵首先我介绍一下高压板的原理；高压板的作用就是点亮灯管。

简略的说，高压板就是一块可控制的逆变电路。

推动灯管发光，以产生背景照亮灯。

但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。

而此时，所有发光的条件都满足了，背灯管就发光了。

而且给主板加信号的话，画面就出来了，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象。

大家想想，主板至液晶屏控制信号是切断了，但高压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压。

即控制电压——根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制，只有有了控制电压，才能保证升压板上的供电随着开关机器而通断。

另有一部份机子是控制IC振荡等。

高压板工作就需要以下三个条件1、12V-24V【根据机型】2、接地线 3、控制信号线下面我介绍一下我检修高压板故障的方法和经验；1通电灯亮但无显示此问题主要为升压板线路不产生高压导致，12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振2三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题3.亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！4电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！5干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。

液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品，其高压板芯片和驱动板是显示器正常运行的关键部件。

但是，由于长时间使用或意外损坏，高压板芯片和驱动板也会出现故障，需要及时进行维修。

本文将介绍液晶显示器高压板芯片和驱动板维修的技法，帮助用户更好地维护电子设备。

一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号，基本由驱动IC、MOS管和变压器等器件组成。

因此，维修高压板芯片需要了解其结构和特点，对损坏的器件进行检测和更换。

1.检测驱动IC驱动IC是高压板芯片的核心部分，如果出现故障，液晶显示器将无法正常工作。

在检测驱动IC时，需要使用万用表测量其引脚的电阻和电压值。

如果引脚存在短路或开路，需要更换驱动IC。

2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件，如果出现故障，将影响液晶显示器的亮度。

在检测MOS管时，可以使用电子万能表测量其电阻和电容值。

如果MOS管损坏，需要及时更换。

3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件，如果出现故障，将导致液晶显示器无法正常工作。

在检测变压器时，需要使用万用表测量其回路是否通畅，并检查有无短路或开路的情况。

如果发现异常，就需要对变压器进行更换。

二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件，在使用过程中，需要注意电压和温度控制，避免出现过载或过热现象。

如果发现驱动板出现故障，可以采用以下维修技法。

1.检测驱动芯片驱动芯片是驱动板的核心部件，负责控制液晶显示器的图像显示。

在检查驱动芯片时，需要使用万用表测量其引脚的电阻和电压值，同时检测有无短路或开路的情况。

如果存在引脚损坏，需要及时更换。

2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件，如果发生短路或腐蚀，将影响图像的清晰度和稳定性。

在检测线路板时，需要使用万用表测量其引脚的电阻和电压值，检查线路板是否松动或错位。

液晶显示器的驱动板、高压板维修教程液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。

板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。

有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。

由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。

b5E2RGbCAP一、驱动板的代换•驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU系统控制、二次电源稳压、液晶屏接口电路等。

一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。

通过烧录不同程序,这种驱动板可适应各种型号的液晶屏。

plEanqFDPw选配驱动板主要看驱动板的接口是否和待修显示器相符。

下面通过对其接口的功能解释，说明如何选定驱动板。

DXDiTa9E3d1. 屏线接口屏线接口必须和液晶屏配合。

液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏.LVDS接口则涵盖了13. 3英寸以上90%的液晶屏。

两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。

判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。

有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。

例如，M150X3-L01是液晶显示器的驱动板、高压板维修教程LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏,二者的区别就在型号后缀的一L 和一T 上。

所以, 如果自己不能明确判断液晶屏的型号, 一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。

LVDS 接口引脚数在30 个以下,数据线名称为DO 一、DO+、D1 一、D1+、D2 一、D2+、CK~、CK+、D3-、D3+等。

标识：“PF….”为供电保险管；“Q….”为三极管【例1】一台LG L1510S液晶显示器，遭遇雷击，黑屏。

分析与检修：该机为开关电源、高压电路一体化板设计。

经检查，发现高压主控芯片炸裂，不能得知型号，部分铜箔烧断。

排除其他故代换完毕，开机一切正常。

【例2】LG 1510S液晶显示器，黑屏(无背光有图像)。

分析与检修：根据故障现象，初步判断为高压板及连线、灯管有故障。

用灯管测试板检查灯管无问题，更换高压板故障依旧，经过仔细检查高压板连线接口，发现BL端电压时有时无，ADJ电压0V，怀疑连线断线。

用万用表测量，果然断线，更换连线后，故障排除。

图：高压启动控制电路实测Q12的基极有3V电压，其集电极的电压接近0V；Q10的发射极有12V电压，但Q10的集电极无电压，判断Q10损坏。

该晶体管为贴片晶体管，看不清型号，试用SO1550代替，故障排除。

【例4】飞利浦150S3液晶显示器故障，黑屏，指示灯显示为绿色。

分析与检修：通电开机，发现有很暗的图像，估计是高压板或灯管坏，如果是灯管坏，一般不会两个灯管同时坏，故障应该是在高压板。

该机的高压板为双灯宽口型，从电源板来的12V经过一个贴片保险电阻送到高压板，为高压板供电。

测量高压板无12V，检查贴片保险电阻，发现已损坏，更换后，故障排除。

【例5】明基17in液晶显示器，暗屏。

分析与检修：根据故障现象，怀疑高压板电路不良，打开机盖，取下高压板，发现高压板上的升压电容C826虚焊，驱动管Q808、Q809击穿，并且造成12V供电保险管PF801烧断。

更换损坏的元器件，故障排除。

【例7】明基Q7T4液晶显示器，黑屏，绿色指示灯绿亮。

分析与检修：根据故障现象，判断为高压板不良，拆下高压板，经过检查，发现高压电路的一只驱动管和一个保险电阻(3A)已损坏，更换以上配件后，故障排除。

【例8】一台美晶LCD1701液晶显示器，黑屏。

分析与检修：经检查，发现高压板上面的高压变压器损坏，因无配件，考虑代换整个高压板：该机高压板是一块单独的小板，采用＋12V供电，四灯窄口，把新高压板对应插针与驱动板接好后，发现开机还是黑屏，连续多次按开机键可见屏幕瞬间亮一下，仔细核对接线分析与检修：接入白色信号通电试机，仔细观察屏幕，发现其点亮时屏幕亮度不均，下方明显偏暗，怀疑下方背光灯或高压板驱动电路有问题。

液晶显示器高压板芯片级维修与代换（下）液晶显示器高压板芯片级维修与代换（下）[例10] 一台38 cm15in（英寸）液晶显示器，据机主讲，此机原故障为屏幕时亮时不亮，最后发展到完全不亮。

已经请人修过，认为是高压板损坏，更换了某个晶体管后，开机即发热冒烟。

分析与检修：打开机壳，发现显示器是由通用驱动板改装而成的，高压板是一个单独的组件；拔掉接插件将其取下后，测量电源部分供电均正常，将显示器连机，可见屏幕有隐约显示，证明其他电路没有问题，于是放心解决高压板故障。

直观检查高压板的末级输出电路，一个晶体管已经烧焦，必是过电流所致。

为便于分析，绘出其高压电路如图5 所示。

图5 例10 液晶显示器高压电路原理图由图5 可见，这是一个Royer 电路，主控芯片是BIT3102，这种电路在很多高压板上都有应用。

在检测过程中发现在PCB 铜箔面L1 的两个焊点竟用铜线短接，取下短接线后，L1 一个引脚就脱离了焊盘，可见这个引脚已经严重烧蚀，系虚焊打火所致。

测量其阻值，表针不动，用刮刀将引脚清除干净后测阻值恢复正常。

将L1 焊好，更换损坏的Q1、Q2 后，通电试机，屏幕点亮，显示正常，手摸Q1、Q2 温升正常，至此故障彻底排除。

提个醒：在很多电路中，电感的作用都容易被忽略，一些维修经验也证明很多电感都可以用导线直接短接。

本例中的第一个维修人员恰恰是因为盲目凭借经验，不对电路进行分析，才导致维修失败的。

Royer 结构高压逆变电路供电电感是不允许短路的，该电路中，L1 的作用有两点：（1）抑制Q3 开关电流突变，减小开关损耗；（2）避免对振荡电路工作的影响。

[例11] 一台液晶显示器，开机屏暗分析与检修：根据维修经验，怀疑高压电路有故障，首先用“替换法”更换灯管，把高压板上的灯管接口从高压板上拆出，换上新灯管开机，毫无反应，说明故障不是灯管引起。

接着检查驱动板和高压板的连线，看高压板是否有正常的供电、高压启动信号和亮度控制信号。
