液晶电视机高压板损坏后的故障及高压板的代换方法

液晶彩电高压板的检修与代换方法介绍（2）
 接上期
 五、高压板的代换
 选用代换板时，首先要求灯管的接口数与灯管一致，如图33所示，其次是安装位置许可。

当然尽量选用插座大小与形状一样的，如不一样需改动。

 
 例如一块32英寸液晶屏原配高压板为4H.V1448.371/CI,8个灯口插座（16根灯管），两条反馈线，如图34所示。

可用HlU-684型高压板代换。

 确定电源线的正、负极，有保险丝的一般来说是正极，负极多是接在供电电压滤波电容的负极上，如图35、36所示。

如电容耐压标注为35V左右，那幺输入电压一般为24V;电容耐压标注为25V,那幺输人电压一般为12V。

 
 如果接好供电后，灯管还是不亮，或者只是亮一下就灭，则说明缺少开/关控制信号，这时需找出开/关控制脚。

通常情况下，控制信号会接到一只三极管的基极上，一般是直接连接或中间串联一只小容量电容，很容易辨认，如图37所示。

控制脚一般接3.3V或5V,也有个别是接地的。

实修中，若不知道控制脚的接法，可先接地试一下，若不行再接3.3V或5V。

液晶高压板代换实例-接线引脚定义识别_液晶显示器高压板的替换高压板有很多具体的参数，比如输入电压、输出电压、功率等，代换时要了解这些参数才能够心中有数，对维修质量放心。

下表是一种单灯高压板的技术参数。

1．体积要适合2．支持灯管个数要一致。

市场上有一种4灯高压板在改变输出接线方式后可以作为两灯高压板来使用，可以通用在17英寸和15英寸液晶显示器上，建议购买。

3．供电电压要一致。

高压板用途不同，供电电压也不一样。

例如同样是单灯的高压板供电电压就有5V、9V、12V等4．功率要一致或高于原机。

如果新高压板功率不够会导致输出管发热量大，使用寿命缩短，或者干脆不能点亮灯管。

尤其对单灯和双灯高压板的选购更应注意这个问题，因为单灯和双灯的高压板很多是用在笔记本上面，通常功率都较低。

5．灯管输出接口形状尽量一致。

通常购买的高压板分为宽口和窄口。

宽口是指一个高压输出插座可以同时接两个以上灯管(比如输出接两灯，那么可能就是共用一个地线，插口实际上是3根插针)，窄口是指一个输出插口接一个灯管。

高压板的每个输出口(指窄口)都由两根线组成，一根为高电平，一根为低电平，而宽口输出主要是把低电平(相当于地线)合为共用罢了。

1．基于安全问题，在安装高压板时确保高压部分和显示器金属材料保持至少4mm以上距离或使用足够等级(3kV)的绝缘材料隔离，避免高压放电的产生。

2．为了避免干扰，一定要把高压板的接地孔用螺丝拧到显示器的金属壳上，如果不便固定，也要用粗导线进行连接。

3．高压板一般都配有1A以上保险丝，不要将其直接短路，以免高压部分故障连带损坏把其他形式的能转换成电能的装置叫做电源电流流过的路叫做电路。

4．不要随意加长高压引线，因为高频高压会通过高压引线的分布电容影响，使灯管不能正常点亮。

5. 高压板代换后一定要经过至少两个小时的老化时间，这期间如果出现灯管闪烁、图像有滚动干扰条、间歇性暗屏等现象都应该查找故障原因，排除故障，一切正常后才能够交付用户。

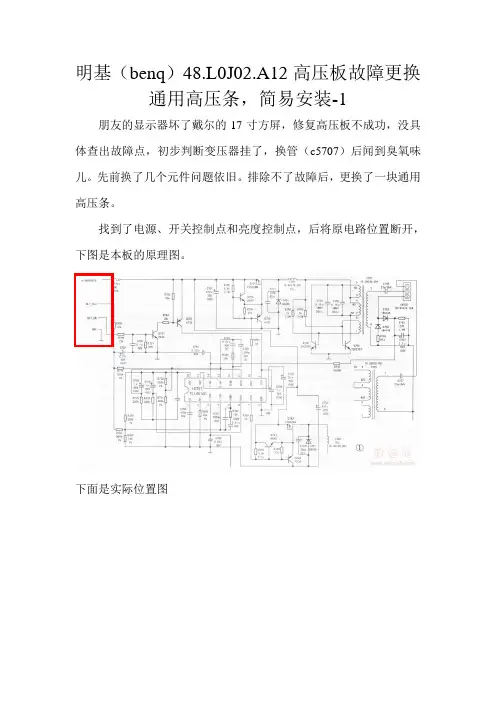

明基（benq）48.L0J02.A12高压板故障更换通用高压条，简易安装-1
朋友的显示器坏了戴尔的17寸方屏，修复高压板不成功，没具体查出故障点，初步判断变压器挂了，换管（c5707）后闻到臭氧味儿。

先前换了几个元件问题依旧。

排除不了故障后，更换了一块通用高压条。

找到了电源、开关控制点和亮度控制点，后将原电路位置断开，下图是本板的原理图。

下面是实际位置图
对应高压板的ON 、ADJ 、Vin
ADJ 、Vin 分别加装原电阻 on 接原来的PF751。

将去高压部分的电源在电路板上断开，防止原电路板高压区带电，停用tl1451。

测试开关显示器正常（开关原电阻10k 不安好R756）。

亮度控制不是很好，我使用原电阻是20k 编号R750。

而且亮度是反向调节（不影响使用）。

Vin+
灯管开关控制ON 亮度控制
ADJ
断点
断点
测试正常开始安装将高压条安装在边框上，原来的电路板太大没地方。

我还将原电路板的高压区的部分元件拆除了，太高没法上螺丝。

拆掉后正常安装原板。

点亮后的效果图。

一开始在网上查了，好多资料都没有这个板子的具体故障排除方法，而且还有同一现象，不同故障的问题。

最后自己买了个高压条DIY了一下，感觉不错。

写着玩玩，请高手赐教。

液晶显示器高压板维修代换实例液晶显示器在现代生活中越来越普遍，但是常常遇到的问题之一就是高压板的故障，导致屏幕黑屏或者显示异常。

高压板是液晶显示器中一个非常关键的部件，它负责把直流电转换为高频交流电，提供驱动信号给液晶屏幕，因此它的正常工作对于液晶显示器的显示效果至关重要。

当出现高压板的故障时，我们可以选择维修或者代换高压板。

接下来我们就来了解一下液晶显示器高压板维修代换实例。

一、高压板维修如果你的高压板出现了故障，那么第一步就是需要确定问题出在哪里。

常见的高压板故障有：高压板输出电压不稳定；输出信号出现抖动；音频输出异常等等。

大多数高压板故障都是由于电容、电阻、晶振等元器件失效或者损坏所致。

1.高压板常见故障维修如果高压板的元器件损坏或者失效，可以先使用万用表进行检测，确定是哪个元器件出了问题。

比较常见的故障是电容和电阻，如果检测到这两个部件失去响应或者短路，那么就需要进行更换。

首先需要将高压板取下来，可以使用螺丝刀将高压板固定的螺丝拆下，拆下高压板后，需要小心的将液晶显示屏幕的前面板拆下来，此时需要注意，不能用力过大，否则容易损坏显示屏幕。

当高压板完全暴露后，可以用万用表进行检测。

找到电容或者电阻元件，使用万用表分别测试电容或电阻的电阻值是否有异常；如果电容无响应，或者电阻短路，可以考虑更换。

2.高压板批量修复如果需要大规模维修高压板，可以考虑将维修作业分批进行。

先将高压板找出来，按照故障排列组合，进行分类。

如：按照信号线的故障或者按照输出高压部分的故障，分别进行分类维修。

这样有利于提高维修效率和准确性，尤其是在工厂或者维修点进行批量维修时。

二、高压板代换如果你对高压板的维修不是很熟悉，或者没有相对应的工具和技术，那么可以考虑进行高压板的代换。

一般情况下，高压板维修相对来说比较麻烦，如果不小心操作不当，还有可能导致更大的问题。

因此，如果你不是专业技术人员，就可以考虑将高压板进行代换。

1.高压板型号选择在高压板代换的过程中，需要注意高压板的型号和规格，不同型号适用于不同的设备或型号。

1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题以上几点是升压板产生问题的最主要现象，对于高压板产生的不良，各位不防把它这样比作：灯管相当于我们的日光管（当然，其电压要比日光灯高得多，其粗的一根高压线接的是高压输入、细的一根低压线接的是输出反馈端）、线路板把它看作逆变器线路，围绕着该状况去修，可能会容易一点。

液晶高压板的常见故障及排除液晶显示器是一种高清晰度、低污染的显示器设备，基本上是由LCD液晶面板、背光模块及高压板组成，其中高压板负责将信号转换为驱动电压输出，使LCD液晶屏幕正常工作。

然而，在长期使用中，液晶高压板也会出现一些故障问题，下文将对这些故障原因及排除方法进行详细介绍。

常见故障1. 屏幕闪烁屏幕在使用过程中出现闪烁情况可能是由高压板输出电压不稳定引起的。

由于高压板通常直接用于LCD屏幕，因此使用过程中使用的电压较高。

若高压板输出电压波动较大，LCD液晶屏面板将会出现闪烁、噪音等情况。

闪烁情况也可能存在于高压板内部元器件出现故障的情况，例如，高压板内置的热敏电阻可能出现失效，造成过热。

2. 屏幕无显示屏幕在开机后无显示，或显示模糊，色彩失真等情况，通常是由高压板输出的信号不稳定引起的。

某些情况下，高压板内部元器件故障也可能导致LCD持续黑屏。

液晶高压板电路复杂，因此需要对高压板内部的电流泄漏、电阻值、开关电容器等元器件进行测试，以找出故障原因。

3. 屏幕卡死屏幕在使用过程中突然无响应，可能是由高压板输出电压过高或过低造成的。

该情况也可能与LCD液晶屏面板的线路接头松动或线路连接不良有关。

如果情况非常严重，那么液晶高压板还可能因电流过大而过热，发生短路等安全隐患。

排除方法1. 屏幕闪烁1.检查高压板输出电压是否稳定。

可使用万用表或示波器来检测高压板输出电压是否正确，进而判断是否需要维修高压板。

2.检查高压板内的热敏电阻是否过热，如果过热，建议立即更换。

2. 屏幕无显示1.检查线路接头是否牢固，线路是否连接良好。

2.如果情况非常严重，需要对高压板内部元器件进行更替。

3. 屏幕卡死1.检查高压板输出电压是否过高或过低，如果过高或过低，则需要进行调整。

2.检查LCD液晶屏面板的线路接头是否牢固，线路连接是否良好。

3.如果情况非常严重，需要更换高压板内部的电容器、电阻等元器件。

总之，要保证液晶显示器的正常使用，必须保证高压板的正常工作。

液晶彩电高压板维修代换技法本章要点：·液晶彩电高压板的功能与识别·液晶彩电高压板电路（逆变器）构成方案揭秘·液晶彩电高压板维修代换技法·液晶彩电高压板维修代换实例 液晶彩电高压板是产生高压的电路板，板上安装上逆变电路（ＤＣ－ＡＣ转换电路），可将开关电源输入的直流电压（一般为１２Ｖ或２４Ｖ）转换为ＣＣＦＬ灯管（背光源）所需的几百伏交流高电压，以便驱动其工作。

本章将对高压板的识别、构成方案以及维修代换进行详细分析和介绍。

６．１ 液晶彩电高压板的功能与识别６．１．１ 高压板的功能 在液晶彩电中，高压电路一般独立做成一个条状电路板，且输出的交流电压很高，故高压电路板俗称为高压板或高压条。

其实，高压板还有很多叫法，如逆变电路或逆变器（Ｉｎｖｅｒｔｅｒ）、背光灯驱动电路、背光灯电源等，由于这些叫法大都为人们所接受，因此，本书对这些叫法并不做统一。

高压板的作用是为液晶屏的ＣＣＦＬ背光灯提供工作电源。

ＣＣＦＬ灯管的工作电压很高，正常工作时的电压为６００～８００Ｖ，而启动电压则高达１５００～１８００Ｖ，工作电流为５～９ｍＡ。

为了满足ＣＣＦＬ背光源的要求，高压板电路需要有如下功能： （１）能够产生１５００Ｖ以上的高压交流电，并在短时间内迅速降至交流６００～８００Ｖ，这段时间约持续１～２ｓ，电压的曲线示意图如图６－１所示。

图６－１高压板输出电压的曲线示意图 （２）由于高压板提供电流的大小将影响冷阴极荧光灯管的使用寿命，因此输出的电流应小于９ｍＡ，需要有过电流保护功能。

（３）出于使用的考虑，要有控制功能，即能够通过控制灯管的亮度和亮灭（待机时灯管熄灭），这两个控制信号一般由主板上的ＭＣＵ提供。

６．１．２ 高压板的识别 液晶彩电的灯管数通常有两个、四个、六个、八个或更多，小屏幕液晶彩电一般为八个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。

这就需要高压板也应适当匹配，也就是说，这些灯管要分别由相应的高压板进行驱动。

电视机高压包故障以及维修方法介绍对于电视机高压包故障修理问题，我们在普通家庭里面，一般都会等到电视机高压包故障坏了的时候才注意检测维修，很少会定期对电视机高压包进行检测保修。

这样子长久下来，电视机高压包的寿命会大大缩短。

而且，部分损坏之后的电视机高压包，由于它的故障电阻增大，如果我们不注意，还继续使用的话，它比平时更要浪费电，所以这是一个十分值得我们注意的问题。

一、电视机高压包故障主要是由一下三中原因造成的：1空气中灰尘较多。

电视机工作过程中，由于高压产生静电感应而将灰尘吸附地高压帽周围，使其绝缘性能下降;2空气湿度大，高压帽密封不严，电视维修使高压帽内进入潮湿空气;3高压卡簧与高压线连接焊点有毛刺，毛刺会产生尖端放电现象，将高压帽橡胶烧老化。

所以说电视机高压大火主要是因为天气潮湿造成的。

因为彩电高压嘴与显像管外壳接地石墨层之间距离近，有二万多伏高压。

彩电使用一段时间后，机内灰尘过多受潮后高压通过灰尘放电便形成了高压故障。

二、电视机高压包故障故障部位：1、故障一般可以在高压帽。

2、行输出变压器故障3、高压线故障4、聚焦极故障(也就是管座故障)三、电视机高压包故障高压故障处理办法：首先要区分是什么位置造成的高压故障，以便对症下药。

高压帽故障处理办法：在去下高压帽之前一定要对显像管高压嘴进行放电处理，放电时先准备一条外皮绝缘导线,两头要有金属头,一头搭在电视机的地线上另一头要插进高压帽里,会听到啪的一声,高压就被放掉了，应该反复放电3次以上保证高压被彻底放干净。

放电完成后把高压帽拿下，然后要把高压帽内用无水酒精清洗干净，还有显像管阳极周围部分一定要用酒精多次擦洗保证没有任何灰尘。

特别是放电严重时把显象管打出的沟，这些部位清洗干净后用电吹风吹干一定要吹的很干。

然后在高压阳极涂上高压硅脂，安装高压帽时一定要把内部空气尽量挤出去。

这样就可以防止电视机高压帽故障。

高压帽拆装方法：拆高压帽时，不要齐根剪断，而是用刀片切开高压帽尾管。

液晶电视高压板维修及代换方法修液晶高压板故障令人头疼，特别是疑难故障或配不到相应的高压板时一个头两个大，但总不至于报废或退修吧，那多没面子，其实人是活的，任何高压板只要装得下，那么它就是＂万能＂的，不知道买来高压板的参数，看到高压板接口有这么多条线,头晕了吧!其实很简单,首先确定电源线正极和负极,有保险丝的一般来说是正极,负极多是接在电容的负极上。

然后确定电压,确定电压的最好办法是看电容的标记了,假如6V左右那么就是3.3V的,假如电容上标12V左右,那么输入电压肯定是5V,假如是24V左右或以上,那么就是12V,以次类推,把电容上所标的伏数除以二,最接近几伏就是几伏了。

有的人说按这样接了,还是不亮,或者只是闪一下就灭了,是的有很多高压板多是这样的,那怎么办呢?找出控制脚,看看那只脚是接到一个小三极管上的,一般是直接引接到三极管上的,最多中间有个小电容,应该很容易辨认的,控制脚一般是3.3V和5V,也有个别是接地的,所以我们在不知道的情况下,先接地试一下,不行再接3.3V再接5V,假如输入电压和控制电压多是3.3V的情况是,可以直接合并。

多余的脚怎么办呀??让他空着好了,不用理它。

高压板坏后最常见的有以下几种故障：1、瞬间亮后马上黑屏：该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板（2）对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示：此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无：若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题4、亮度偏暗：升压板上的亮度控制线路不正常、12V偏低、IC输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪：该问题同三无现象差不多，多数为管子击穿导致！6、干扰：主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。

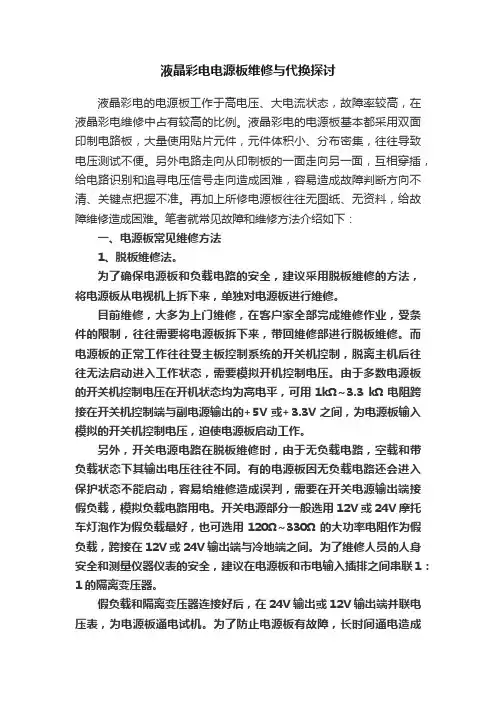

液晶彩电电源板维修与代换探讨液晶彩电的电源板工作于高电压、大电流状态，故障率较高，在液晶彩电维修中占有较高的比例。

液晶彩电的电源板基本都采用双面印制电路板，大量使用贴片元件，元件体积小、分布密集，往往导致电压测试不便。

另外电路走向从印制板的一面走向另一面，互相穿插，给电路识别和追寻电压信号走向造成困难，容易造成故障判断方向不清、关键点把握不准。

再加上所修电源板往往无图纸、无资料，给故障维修造成困难。

笔者就常见故障和维修方法介绍如下：一、电源板常见维修方法1、脱板维修法。

为了确保电源板和负载电路的安全，建议采用脱板维修的方法，将电源板从电视机上拆下来，单独对电源板进行维修。

目前维修，大多为上门维修，在客户家全部完成维修作业，受条件的限制，往往需要将电源板拆下来，带回维修部进行脱板维修。

而电源板的正常工作往往受主板控制系统的开关机控制，脱离主机后往往无法启动进入工作状态，需要模拟开机控制电压。

由于多数电源板的开关机控制电压在开机状态均为高电平，可用1kΩ~3.3 kΩ电阻跨接在开关机控制端与副电源输出的+5V或+3.3V之间，为电源板输入模拟的开关机控制电压，迫使电源板启动工作。

另外，开关电源电路在脱板维修时，由于无负载电路，空载和带负载状态下其输出电压往往不同。

有的电源板因无负载电路还会进入保护状态不能启动，容易给维修造成误判，需要在开关电源输出端接假负载，模拟负载电路用电。

开关电源部分一般选用12V或24V摩托车灯泡作为假负载最好，也可选用120Ω~330Ω的大功率电阻作为假负载，跨接在12V或24V输出端与冷地端之间。

为了维修人员的人身安全和测量仪器仪表的安全，建议在电源板和市电输入插排之间串联1：1的隔离变压器。

假负载和隔离变压器连接好后，在24V输出或12V输出端并联电压表，为电源板通电试机。

为了防止电源板有故障，长时间通电造成电源板其它元件损坏，建议采用带按键开关的插座或插排。

通电时用手半按插座或插排的开关（不要按到底，防止开关锁住），为电源板通电，观察灯泡亮度和电压表的电压，如果电压过高或发生冒烟、烧焦等现象，电源开关的手立刻松开断电。

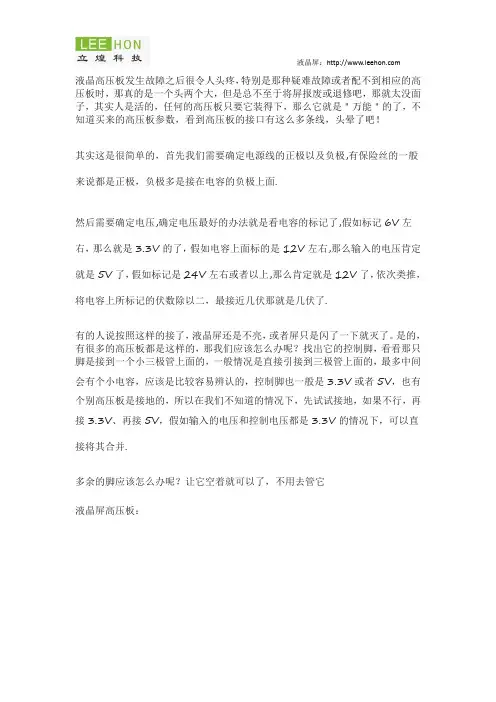

液晶高压板发生故障之后很令人头疼，特别是那种疑难故障或者配不到相应的高压板时，那真的是一个头两个大，但是总不至于将屏报废或退修吧，那就太没面子，其实人是活的，任何的高压板只要它装得下，那么它就是＂万能＂的了，不知道买来的高压板参数，看到高压板的接口有这么多条线，头晕了吧！
其实这是很简单的，首先我们需要确定电源线的正极以及负极,有保险丝的一般来说都是正极，负极多是接在电容的负极上面.
然后需要确定电压,确定电压最好的办法就是看电容的标记了,假如标记6V左右，那么就是3.3V的了，假如电容上面标的是12V左右,那么输入的电压肯定就是5V了，假如标记是24V左右或者以上,那么肯定就是12V了，依次类推，将电容上所标记的伏数除以二，最接近几伏那就是几伏了.
有的人说按照这样的接了，液晶屏还是不亮，或者屏只是闪了一下就灭了。

是的，有很多的高压板都是这样的，那我们应该怎么办呢？找出它的控制脚，看看那只脚是接到一个小三极管上面的，一般情况是直接引接到三极管上面的，最多中间
会有个小电容，应该是比较容易辨认的，控制脚也一般是3.3V或者5V，也有个别高压板是接地的，所以在我们不知道的情况下，先试试接地，如果不行，再接3.3V、再接5V，假如输入的电压和控制电压都是3.3V的情况下，可以直接将其合并.
多余的脚应该怎么办呢？让它空着就可以了，不用去管它
液晶屏高压板：。

液晶显示器高压板维修代换实例一台LG L1510S液晶显示器，遭遇雷击，黑屏。

分析与检修：该机为开关电源、高压电路一体化板设计。

经检查，发现高压主控芯片炸裂，不能得知型号，部分铜箔烧断。

排除其他故障后，决定对高压板进行代换，通过对该机驱动板插排(CW301)和驱动板连线标记及外围元器件判断，与高压有关的接口如下：CW301的1脚为LPWM，2脚为DIM，3脚为POW(高压启动端)，8、9脚为GND，10、11脚为12V。

其中1、2脚都和亮度调节有关系，暂时不能确定正确接法。

把新高压板除亮变调节插针外其他一一对应接好，插好背光灯插头。

开机显示器点亮，将新高压板亮度控制端脚接驱动板DIM端，调节亮度无变化，但调节对比度图像亮暗变化完全可以接受。

将新高压板亮度控制端接驱动板LPWM端，亮度可以进行调节，且变化幅度与原机基本一致。

由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。

安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。

至此代换完毕，开机一切正常。

由于原机内空间有限，新高压板不能直接固定，于是将原机高压部分元器件完全拆除，将新高压板用胶粘在腾出的电路板空位上。

安装孔处焊接一条导线，导线另一端就近用螺钉拧紧在屏外壳上。

至此代换完毕，开机一切正常。

【例2】 LG 1510S液晶显示器，黑屏(无背光有图像)。

分析与检修：根据故障现象，初步判断为高压板及连线、灯管有故障。

用灯管测试板检查灯管无问题，更换高压板故障依旧，经过仔细检查高压板连线接口，发现BI，端电压时有时无，ADJ电压0V，怀疑连线断线。

用万用表测量，果然断线，更换连线后，故障排除。

【例3】 AOC LM1520液晶显示器，打开后屏幕闪亮一下后黑屏。

分析与检修：对比正常的显示器，测驱动板到高压板上的各电压正常，故怀疑高压板有问题。

测高压控制芯片TLl451供电端9脚无电压。

液晶显示器的高压板维修首先确定电源线正极和负极，有保险丝的一般来说是正极，负极多是接在电容的负极上，然后确定电压，确定电压的最好办法是看电容的标记了，假如6V左右那么就是3.3V的，假如电容上标12V左右，那么输入电压肯定是5V，假如是24V左右或以上，那么就是12V,以次类推，把电容上所标的伏数除以二，最接近几伏就是几伏了。

有的人说按这样接了，还是不亮,或者只是闪一下就灭了，是的有很多高压板多是这样的，那怎么办呢?找出控制脚，看看那只脚是接到一个小三极管上的，一般是直接引接到三极管上的，最多中间有个小电容，应该很容易辨认的，控制脚一般是3.3V和5V，也有个别是接地的，所以我们在不知道的情况下，先接地试一下，不行再接3.3V再接5V，假如输入电压和控制电压多是3.3V的情况是，可以直接合并。

多余的脚怎么办呀？让他空着好了，不用理它。

高压板坏后最常见的有以下几种故障：瞬间亮后马上黑屏，该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

1、维修时最主要的方法是：（1）短接法：一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！！！（2）对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示，此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无，若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题。

液晶显示器高压板芯片和驱动板维修技法液晶显示器广泛应用于现代电子产品，其高压板芯片和驱动板是显示器正常运行的关键部件。

但是，由于长时间使用或意外损坏，高压板芯片和驱动板也会出现故障，需要及时进行维修。

本文将介绍液晶显示器高压板芯片和驱动板维修的技法，帮助用户更好地维护电子设备。

一、高压板芯片维修技法高压板芯片用于为液晶显示器提供高压信号，基本由驱动IC、MOS管和变压器等器件组成。

因此，维修高压板芯片需要了解其结构和特点，对损坏的器件进行检测和更换。

1.检测驱动IC驱动IC是高压板芯片的核心部分，如果出现故障，液晶显示器将无法正常工作。

在检测驱动IC时，需要使用万用表测量其引脚的电阻和电压值。

如果引脚存在短路或开路，需要更换驱动IC。

2.检测MOS管MOS管是高压板芯片中负责开关变压器的元器件，如果出现故障，将影响液晶显示器的亮度。

在检测MOS管时，可以使用电子万能表测量其电阻和电容值。

如果MOS管损坏，需要及时更换。

3.检测变压器变压器是高压板芯片中将低电压转换为高电压的关键部件，如果出现故障，将导致液晶显示器无法正常工作。

在检测变压器时，需要使用万用表测量其回路是否通畅，并检查有无短路或开路的情况。

如果发现异常，就需要对变压器进行更换。

二、驱动板维修技法驱动板是液晶显示器中负责控制像素点变化的关键部件，在使用过程中，需要注意电压和温度控制，避免出现过载或过热现象。

如果发现驱动板出现故障，可以采用以下维修技法。

1.检测驱动芯片驱动芯片是驱动板的核心部件，负责控制液晶显示器的图像显示。

在检查驱动芯片时，需要使用万用表测量其引脚的电阻和电压值，同时检测有无短路或开路的情况。

如果存在引脚损坏，需要及时更换。

2.检测线路板线路板是驱动板中负责电脑和液晶屏之间的信号传递的部件，如果发生短路或腐蚀，将影响图像的清晰度和稳定性。

在检测线路板时，需要使用万用表测量其引脚的电阻和电压值，检查线路板是否松动或错位。

高压板坏后最常见的有以下几种故障高压板坏后最常见的有以下几种故障:1、瞬间亮后马上黑屏该问题主要为高压板反馈电路起作用导致，如：高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题，原则上只要IC有输出、自激振荡正常，其它的任何零件不良均会导致该问题，该现象是液晶显示器升压板不良的最常见之现象。

维修时最主要的方法是：（1）短接法----一般情况下，脉宽调制IC中有一脚是控制或强制输出的，对地短路该脚则其将不受反馈电路的影响，强制输出脉冲波，此时升压板一般均能点亮，并进行电路测试，但要注意：因此时具体故障点位还未找到，因此短路过久可能会导致一些异常不到的现象，如：高压线路接触不良时，强制输出可能会导致线路打火而烧板！（2）、对比测试法：因液晶显示器灯管采用均为2个以上，多数厂家在设计时左右灯管均采用双路输出，即两个灯管对应相同的两个电路，此时，两个电路就可以采用对比测试法，以判定故障点位！当然，有的机子用一路控制两个灯管时，此法就无效！另一方面，在不明情况下，最好不要乱短路IC各脚，否则可能会出现异想不到的后果！2、通电灯亮但无显示此问题主要为升压板线路不产生高压导致，如：12V未加入或电压不正常、控制电压未加入、接地不正常、IC无振荡/无输出、自激振荡电路产生不良等均会出现该现象！3、三无若因升压板导致该问题，则多数均为升压板短路导致，一般很容易测到，如：12V对地、自激管击穿、IC击穿等均会导致，另外：电源部份或升压板线路同做一块板（即连在一起）的机子，则电源无输出或不正常等亦会产生，维修时可以先切断升压部份供电，确认是哪一方面的问题。

4、亮度偏暗升压板上的亮度控制线路不正常、12V偏低、IC 输出偏低、高压电路不正常等均会导致该问题，部份可能伴随着加热几十秒后保护，产生无显示！5、电源指示灯闪该问题同三无现象差不多，多数为管子击穿导致！6、干扰主要有水波纹干扰、画面抖动/跳动、星点闪烁（该现象少数，多数均为液晶屏问题）等，主要是高压线路的问题。

液晶彩电高压板维修代换技巧液晶彩电高压板维修代换技巧1 高压板代换基本技法维修液晶彩电的高压电路时，有时找不到相应型号的配件，需要通过换板的方法来进行维修，下面简要介绍高压板代换技术。

1.1.关于高压板的宽口和窄口高压板的宽口和窄口是指高压板与灯管连接的接口宽度，区别又因灯的数量而异。

（1）双灯高压板宽口和窄口的区别不大，相互代换很方便，见图6-2.（2）四灯高压板宽口和窄口的区别要大一些，一个宽口接口要接两只灯管，即有一根连线是公用。

用宽口四灯高压板代换窄口四灯高压板时，只需把一组两只灯管的细线（低压线）并联在一起，接宽口高压板的公共线，余下两根线分头连接即可；用窄口高压板代换宽口高压板时，由于窄口高压板一组两只灯管回路不同（只有少部分高压板是相同的），故不能简单地将两个低压接口并联，需要视液晶屏灯管接线情况，将低压线分开，然后对应连接好，否则可能会引发故障。

为了保证代换的正确性，应尽可能按照"宽口代换宽口、窄口代换窄口"的原则进行代换，以免引发不可预知的故障。

1.2.高压板输入口接线的查找拿到一款高压板，首先要根据说明书或PCB元器件走线、布局来判断确认主板和高压板连接插座各脚功能，然后才能逐一接线并固定到机壳内。

有些高压板的说明书中没有标注，插座的功能，可按以下方法进行区分：一般来说，高压板和主板的连线中，一般有电源端、地端、高压关闭/启动控制端和亮度控制端。

首先找电源和接地脚，因为所有高压板的接地脚都与安装孔相通。

因此，通过与高压板安装孔相连的PCB铜箔走线可很快找到接地端。

接地端一般不只一根，且它们是连在一起的。

在高压板PCB上，一般有几只较大的电解电容，它们的负极也是接地的，正极一般接电源端。

为确认高压板插座上哪一只引脚是电源端，可用数字万用表的蜂鸣器挡进行测量，表笔的一端接电解电容的正端，另一端接逐一碰触高压板和主板的连接插座，若测到哪一路时蜂鸣器长鸣不止，说明这个插针就是电源端。

液晶显示器高压板芯片级维修与代换（下）液晶显示器高压板芯片级维修与代换（下）[例10] 一台38 cm15in（英寸）液晶显示器，据机主讲，此机原故障为屏幕时亮时不亮，最后发展到完全不亮。

已经请人修过，认为是高压板损坏，更换了某个晶体管后，开机即发热冒烟。

分析与检修：打开机壳，发现显示器是由通用驱动板改装而成的，高压板是一个单独的组件；拔掉接插件将其取下后，测量电源部分供电均正常，将显示器连机，可见屏幕有隐约显示，证明其他电路没有问题，于是放心解决高压板故障。

直观检查高压板的末级输出电路，一个晶体管已经烧焦，必是过电流所致。

为便于分析，绘出其高压电路如图5 所示。

图5 例10 液晶显示器高压电路原理图由图5 可见，这是一个Royer 电路，主控芯片是BIT3102，这种电路在很多高压板上都有应用。

在检测过程中发现在PCB 铜箔面L1 的两个焊点竟用铜线短接，取下短接线后，L1 一个引脚就脱离了焊盘，可见这个引脚已经严重烧蚀，系虚焊打火所致。

测量其阻值，表针不动，用刮刀将引脚清除干净后测阻值恢复正常。

将L1 焊好，更换损坏的Q1、Q2 后，通电试机，屏幕点亮，显示正常，手摸Q1、Q2 温升正常，至此故障彻底排除。

提个醒：在很多电路中，电感的作用都容易被忽略，一些维修经验也证明很多电感都可以用导线直接短接。

本例中的第一个维修人员恰恰是因为盲目凭借经验，不对电路进行分析，才导致维修失败的。

Royer 结构高压逆变电路供电电感是不允许短路的，该电路中，L1 的作用有两点：（1）抑制Q3 开关电流突变，减小开关损耗；（2）避免对振荡电路工作的影响。

[例11] 一台液晶显示器，开机屏暗分析与检修：根据维修经验，怀疑高压电路有故障，首先用“替换法”更换灯管，把高压板上的灯管接口从高压板上拆出，换上新灯管开机，毫无反应，说明故障不是灯管引起。

接着检查驱动板和高压板的连线，看高压板是否有正常的供电、高压启动信号和亮度控制信号。
