Power V垂直钻井技术在川东探区的应用1、Power V垂直钻井技术黑池1井在应用黑池1井自2004年11月29日20:50开始下入PowerV工具，下钻井深477.74米，至2005年1月19日9:30停止使用起钻(起钻井深2154.75米)，累计使用牙轮钻头13个，累计进尺1677. 01米，累计纯钻进时间916.22小时，平均机械钻速1.83米/小时。
截止至2005年2月23日，黑池1井钻至井深2618.32米，二开进尺2219.74米，平均机械钻速1.34米/小时。
没有使用P owerV垂直钻井技术的井段有542.73米，平均机械钻速0.74米/小时。
使用PowerV垂直钻井技术的井段有1677.01米，平均机械钻速1.83米/小时，机械钻速提高147.30%。
井身质量控制良好，井斜控制在1.6°之内。
2、Power V垂直钻井技术普光7井在应用PowerV从1710.97m入井，钻至井深2401.26m，总进尺733.53m，总纯钻时间398小时，平均机械钻速1.84米/小时。
而在下PowerV之前采用螺杆复合钻劲，平均机械钻速只有1.36米/小时，相比之下机械钻速提高35%。
在PowerV服务期间，2300米之前，井斜角基本控制在1度以内。
通过两口井使用（PowerV）系统情况来看，采用垂直导向钻井（PowerV）系统钻井与常规方法钻井相比，机械钻速能大幅度提，井身质量也得到了极大的改善。
3、2005年Power V垂直钻井技术应用计划2005年计划在大湾1井、普光11井使用Power V垂直钻井技术，使用井段：300m～2000m。
1、大湾1井1)井号：大湾1井。
2)井别：预探井。
3)井位⑴井位坐标: 纵(X)3 500 987 横(Y)18 764 136（初测）。
⑵地面海拔：680m(初测)。
⑶地理位置：四川省宣汉县毛坝镇六村九组⑷构造位置：四川盆地川东断褶带大湾—雷音铺背斜带大湾构造中部⑸测线位置：普光－毛坝三维Inline859 Crossline442交点4)设计井深：5995m5)目的层：以下三叠统飞仙关组三～一段(T1f3-1)、二叠系长兴组（Tp2ch）为主要目的层，兼探石炭系黄龙组、二叠系下统茅口组～栖霞组(P1m～P1q)、下三叠统嘉陵江组二、四段(T1j2、T1j4)、上三叠统须家河组(T3x)、下侏罗统自流井组一段（J1z1）、中侏罗统千佛崖组（J2q）及沙溪庙组（J2s）。

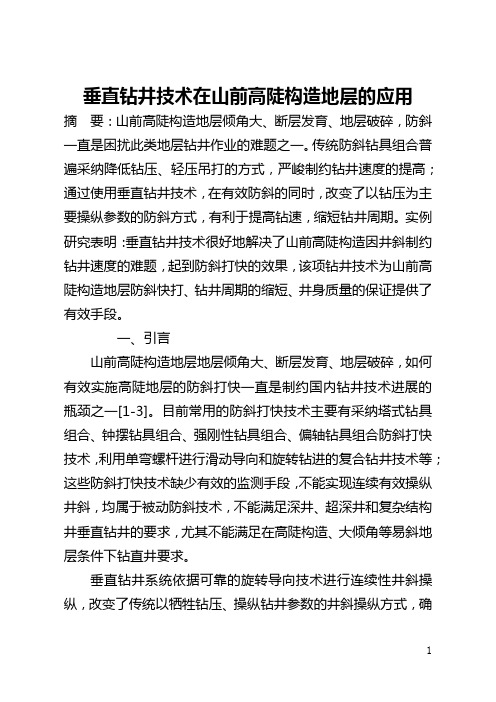

垂直钻井技术在山前高陡构造地层的应用摘要：山前高陡构造地层倾角大、断层发育、地层破碎，防斜一直是困扰此类地层钻井作业的难题之一。
传统防斜钻具组合普遍采纳降低钻压、轻压吊打的方式，严峻制约钻井速度的提高；通过使用垂直钻井技术，在有效防斜的同时，改变了以钻压为主要操纵参数的防斜方式，有利于提高钻速，缩短钻井周期。
实例研究表明：垂直钻井技术很好地解决了山前高陡构造因井斜制约钻井速度的难题，起到防斜打快的效果，该项钻井技术为山前高陡构造地层防斜快打、钻井周期的缩短、井身质量的保证提供了有效手段。
一、引言山前高陡构造地层地层倾角大、断层发育、地层破碎，如何有效实施高陡地层的防斜打快一直是制约国内钻井技术进展的瓶颈之一[1-3]。
目前常用的防斜打快技术主要有采纳塔式钻具组合、钟摆钻具组合、强刚性钻具组合、偏轴钻具组合防斜打快技术，利用单弯螺杆进行滑动导向和旋转钻进的复合钻井技术等；这些防斜打快技术缺少有效的监测手段，不能实现连续有效操纵井斜，均属于被动防斜技术，不能满足深井、超深井和复杂结构井垂直钻井的要求，尤其不能满足在高陡构造、大倾角等易斜地层条件下钻直井要求。
垂直钻井系统依据可靠的旋转导向技术进行连续性井斜操纵，改变了传统以牺牲钻压、操纵钻井参数的井斜操纵方式，确保井眼垂直和最大限度地提高钻速[5-8]，为山前高徒构造地层防斜打快提供了有效手段。
本研究结合我国西部某山前高徒构造防斜快打实例，分析垂直钻井技术在山前高陡构造的应用效果，以前为今后该类地层的防斜打快、优快钻进提供指导。
二、VertiTrk垂直钻井系统简介1.工作原理VertiTrk垂直钻井系统由MWD系统、高性能马达及肋板操纵三部分组成。
该系统分钻进、划眼两种工作模式，钻进时，当MWD重力传感器检测到有井斜趋势时，启动液压部件，通过一至两个肋板向井壁施加作用力抑制这一趋势，同时MWD 传送实时井斜数据到地面进行井斜跟踪监测。
当井眼垂直时，三个肋板全部伸出，并对井壁施加均等力，促使钻头居中，保持垂直钻进。
分析矿山垂直钻井救援关键技术与装备【摘要】本文主要分析了矿山垂直钻井救援关键技术与装备，首先介绍了背景和研究目的。
然后对垂直钻井救援技术进行了概述，探讨了矿山垂直钻井的特点。
接着详细介绍了矿山垂直钻井救援的关键技术和装备，并结合案例进行了分析。
最后总结了矿山垂直钻井救援的重要性，并展望了未来的发展方向。
通过本文的研究，可以更好地了解矿山垂直钻井救援的实践应用和前景，为矿山事故救援工作提供有益参考。
【关键词】矿山垂直钻井救援、关键技术、装备介绍、案例分析、重要性、未来发展、垂直钻井、矿山救援、垂直钻井特点。
1. 引言1.1 背景介绍随着矿山深度的增加和采矿技术的升级，对于矿山垂直钻井救援技术和装备的需求也日益增加。
对该领域的深入研究和技术改进显得尤为重要。
本文旨在通过对矿山垂直钻井救援关键技术与装备的分析，探讨其在矿山救援工作中的重要性和发展前景，为相关领域的研究和实践提供参考和借鉴。
1.2 研究目的矿山垂直钻井救援是矿山突发事故中重要的救援手段，对于挽救事故中被困人员的生命至关重要。
本文旨在通过对矿山垂直钻井救援关键技术与装备进行深入分析，探讨其在矿山救援中的应用及重要性。
研究目的是为了更深入地了解矿山垂直钻井救援技术的原理和操作方法，探讨其在实际救援中的应用情况，为矿山救援工作提供技术支持和指导。
通过对矿山垂直钻井救援装备的介绍，我们可以了解到目前市场上已经存在的救援装备以及其功能特点，为矿山救援人员选择合适的装备提供参考。
通过对矿山垂直钻井救援案例的分析，我们可以总结出救援过程中的关键技术和装备的应用效果，从而进一步完善和优化矿山救援工作。
2. 正文2.1 垂直钻井救援技术概述垂直钻井救援技术是一种在矿山事故中应用广泛的救援方法，其原理是通过钻孔来实现从地表向地下深处的救援。
这种技术主要应用于矿井事故中，如矿井坍塌、矿井透水、矿工被困等情况。
垂直钻井救援技术可以快速地抵达事故现场，为被困人员提供援助，缩短救援时间，提高救援效率。
XZ-AVDS自动垂直钻井系统工具在金221区块的应用1.西部钻探工程技术研究院，新疆维吾尔自治区乌鲁木齐市，8300002.西部钻探准东钻井公司，新疆克拉玛依市，834000摘要：西部钻探工程技术研究院自主研发的XZ-AVDS自动垂直钻井系统适用Φ311.2-Φ444.5mm井眼、耐温150℃、耐压140MPa，累计在现场应用五万余米，工具综合性能稳定，满足现场应用需求。
为完善尺寸序列，满足防斜提速，提升公司在工程技术服务高端市场的核心竞争力，公司研制了适用Φ215.9/Φ241.3mm井眼、耐温175℃、耐压140MPa的自动垂直钻井系统，选择在新疆油田金221区块金XX井三开进行首次试验。
试验结果证明，自动垂直钻井系统工具将井斜整体控制在0.5°以内，保证了井身质量，应用效果良好，标志着公司小尺寸垂钻研制项目由研发向现场试验取得实质性迈进。
关键词：西部钻探，垂直钻井系统，防斜打直1、φ215.9/241.3mm自动垂直钻井系统研制的背景塔里木富满区块油气资源储量丰富，是油田勘探开发重点方向，是西部钻探公司重点服务目标区块，该区块面临高温、高钻压井斜控制困难等防斜打快难题，“螺杆+垂钻”成为一种常规防斜提速应用模式。
目前，公司自主研发的XZ-AVDS自动垂直钻井系统适用Φ311.2-Φ444.5mm井眼、耐温150℃、耐压140MPa，在尺寸规格、耐温性能、挂接螺杆高转速适用性等方面无法满足现场需求。
针对这一问题，公司决定研制适用Φ215.9/Φ241.3mm井眼、耐温175℃、耐压140MPa的自动垂直钻井系统，完善尺寸序列，满足防斜提速，提升公司在工程技术服务高端市场的核心竞争力。
针对高温、高转速、小井眼给垂直钻井工具带来挑战，开展机械结构小型化设计、测控传电路设计、非接触能量通讯等方面的攻关，完成Φ215.9/Φ241.3mm自动垂直钻井系统样机室内组装测试工作。
为充分验证工具性能选择在新疆油田金221区块金XX井三开进行首次现场试验。
