反馈放大电路测试题一、选择正确答案填入空内，只需填入A 、B 、C 、D ， 1、 交流负反馈是指（ ）。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦波信号时才有的负反馈D. 变压器耦合电路中的负反馈2、 负反馈能抑制（ ）。
A. 输入信号所包含的干扰和噪声B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声3、 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（ ）负反馈。
A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联4、 为了将输入电流转换成与之成比例的输出电压，应引入深度（ ）负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联 答： B5、由集成运放组成的反馈放大电路如图所示。
试分析其中的交流反馈，从给出的以下答案中选择正确者填空（每小题填三个空格）。
A ．正反馈，B ．负反馈，C ．电压反馈，D ．电流反馈，E ．串联反馈，F ．并联反馈。
（1）．图（a ）电路为___________，___________，___________; （2）．图（b ）电路为___________，___________，___________。
LL( a )( b )i答： B答： B答： C答：1．B ， D ， F 2．B ， C ， E6、 三个两级放大电路如图所示。
设电容器对交流信号均可视为短路。
试分析其中的级间交流反馈，从给出的答案中选出正确者填空（每小题三个空格）：A ．电压反馈，B ．电流反馈，C ．串联反馈 ，D ．并联反馈，E ．正反馈，F ．负反馈。
1．图（a ）电路为________________，________________，________________；2．图（b ）电路为________________，________________，________________；3．图（C ）电路为________________，________________，________________。
反馈及负反馈放大电路-习题解答负反馈典型例题6.4如图T6.4所示，它的最大跨级反馈可从晶体管的集电极或发射极引出，接到的基极或发射极，共有4种接法(①和③、①和④、②和③、②和④相连)。
试判断这4种接法各为何种组态的反馈？是正反馈还是负反馈？设各电容可视为交流短路6.5已知一个负反馈放大电路的A 105， F 2 103。
求：(1) A f = ？(2)若A的相对变化率为20%，则A f的相对变化率为多少？6.6电路如图T6.6所示。
试问：若以稳压管的稳定电压U Z作为输入电压，则当R2的滑动端位置变化时，输出电压U。
的调节范围是多少？+V cc-U O 图T 6.6 图角军T 6.6 (a) 图解T 6.6 (b)VD z2龙U z=6V□ RU I -----------R2R1R2+A出+R36.7在图P6.2的各电路中，说明有无反馈，由哪些元器件组成反馈网络，是直流反馈还是父流反馈?（f）有R5、R3: 级间反R5、R3 :交流反馈；反馈馈;R3: 本级反馈R3 :交直流反馈6.8在图P6.8的各电路中，说明有无反馈，由那些元器件组成反馈网络，是直流反馈还是交流反馈？图P 6.8°+V CC(b)R3R2(a)R L++(c)R3I(e)【解6.4】简答①和③相连：电压并联组态，负反馈；①和④相连：电流并联组态，正反馈；②和③相连：电压串联组态，正反馈；②和④相连：电流串联组态，负反馈。
详解：（a）①和③相连：如图解T 6.4（a）,用瞬时极性法分析可知，从输入端来看：i id i i i f，净输入电流减小，反馈极性为负；反馈回来的信号与输入信号在同一节点，表现为电流的形式，为并联反馈；从输出端来看：反馈信号从电压输出端引回来与输出电压正比，为电压反馈。
总之，①和③相连为电压并联负反馈。
（b）①和④相连：如图解T 6.4 （b），用瞬时极性法分析可知，输入端i id i i i f，净输入电流增加，反馈极性为正，且为并联反馈；从输出端来看：反馈信号从非电压输出端引回来，反馈信号不与输出电压成正比，而与输出电流成正比，为电流反馈。
反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
第六章放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C第 1 页（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×第 2 页6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。

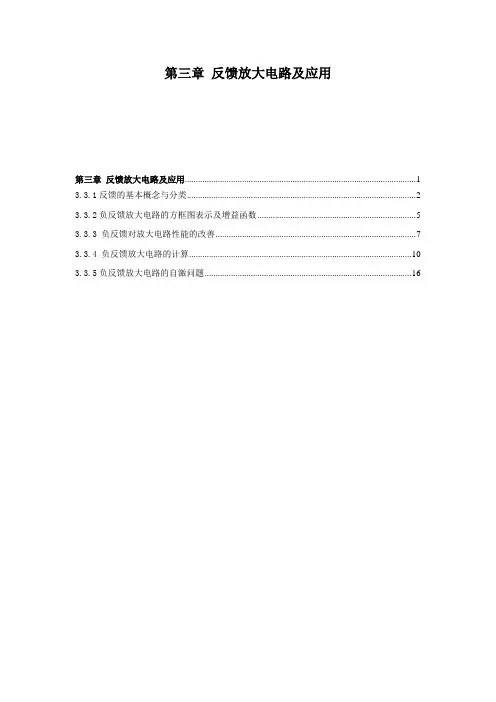

第三章反馈放大电路及应用第三章反馈放大电路及应用 (1)3.3.1反馈的基本概念与分类 (2)3.3.2负反馈放大电路的方框图表示及增益函数 (5)3.3.3 负反馈对放大电路性能的改善 (7)3.3.4 负反馈放大电路的计算 (10)3.3.5负反馈放大电路的自激问题 (16)3.3.1反馈的基本概念与分类反馈基本概念反馈：放大器输出电量(电压或电流)中的一部分(或全部)，通过一定的电路形式(称反馈网络)，送回到输入回路，与原输入信号一起加到放大器的净输入端，从而使输出电量得以自动调节。
反馈放大器框图表示：输出电量中的一部分经过反馈网络，产生反馈量，送回到输入回路中，与输入量比较求和后，产生净输入信号，再由基本放大器放大，送到输出，从而形成闭环。
虚线内的整个放大器就称为反馈放大器。
其中电量X，可能是电流量，也可能是电压量，由反馈网络与放大电路的输出/输入连接方式决定。
反馈网络：它向输出电路索取电量，并将该电量转换成与原输入量纲一致的电量。
两种取样电路：电压取样，反馈信号与输出电压成正比-电压反馈；电流取样，反馈信号与输出电流成正比-电流反馈。
由于输入量可能是电压量，也可能是电流量，反馈量只有与输入量的量纲相一致时，才能求和，所以，反馈网络还承担信号的变换作用。
比较求和电路：输入量与反馈量在相同的电量下相加减。
也有两种电路，如图所示：串联反馈时，并联反馈时。
比较求和后，净输入增加时—正反馈；比较求和后，净输入减少时—负反馈。
正反馈一般用在振荡器中，而负反馈通常用在放大器中，以改善放大器的性能指标。
根据取样到的电量和比较求和的电量不同，反馈放大器有以下的分类：电压反馈：反馈信号与输出电压成正比，。
电流反馈：反馈信号与输出电流成正比，。
串联反馈：反馈信号是电压，因此与输入信号电压求和，即。
并联反馈：反馈信号是电流，因此与输入信号电流求和。
即。
正反馈：反馈后，使净输入电量增加，即。
负反馈：反馈后，使净输入电量减小，即。
放大电路中的反馈习题及解答放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。
A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈 B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压 B．电流 C．串联 D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
第5章 放大电路中的反馈 课后思考与练习及答案1、试判定图5-1中所示各放大电路中，是否有反馈网络，如果有请指出反馈元件。
(a)图5-1 计算1题图解： 图5-1（a ）无反馈网络。
因为集成运放的输出端与同相输入端、反相输入端均无连接，所以该电路中无反馈网络。
图5-1（b ）无反馈网络。
虽然集成运放的输出端通过电阻2R 连接到同相输入端，但集成运放的同相输入端同时又接地，因而不会使o u 作用于输入回路的同相输入端图5-1（c ）有反馈网络，反馈元件是电阻2R 。
集成运放的输出端通过电阻2R 与反相输入端相连，因而集成运放的净输入信号不仅决定于输入信号，还与输出信号有关，所以有反馈网络存在。
图5-1（d ）有反馈网络，反馈元件试电容C 。
集成运放的输出端通过电容C 与反相输入端相连，所以存在反馈网络。
需要说明的是电容C 只能反馈输出端o u 的交流分量，而对于o u 的直流分量而言，电容C 视作断路。
2、由集成运放构成的多级放大电路如图5-2所示，试分析反馈电阻F R 引入反馈类型。
图5-2 计算2题图解：在图5-2所示的电路中，反馈电阻F R 跨接在输入端和输出端之间，与电阻R 一起构成反馈网络。
反馈量为f o FRi i R R =-+，即与o i 成正比，为电流反馈；根据瞬时极性法，假设输入信号i u 瞬时极性为“⊕”，它加在集成运放1A 的同相输入端，故其输出信号的极性也为“⊕”，然后通过电阻4R 送入集成运放2A 的反相输入端，故其输出信号的极性为，因此负载L R 和电阻R ，因此，输出电流o i 的实际方向与参考方向不一致，但流过反馈电阻F R 的反馈电流f i 实际方向与参考方向一致，输入电流i i 、反馈电流f i 和净输入电流d i 三者满足关系等式：d i f i i i =-，即净输入量减小，且以电流形式叠加，故为并联负反馈。
由此可知，图5-2所示电路为电流并联负反馈。
3、在图5-3中，请按要求引入反馈，实现以下两个要求：（1）稳定输出电压，提高输入电阻；（2）稳定输出电流，减小输入电阻。
反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。
A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。
A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。
A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。
A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。
A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。
答案：电流2. 负反馈放大电路的增益表达式为Av = ______。
答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。
答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。
答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。
答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。
答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。
2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。
3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。
若稳定性差，电路可能产生振荡，导致输出波形失真。
4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。
答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。
反馈放大电路及应用第三章反馈放大电路及应用第三章反馈放大电路及应用 (1)3.3.1反馈的基本概念与分类 (2)3.3.2负反馈放大电路的方框图表示及增益函数 (5)3.3.3 负反馈对放大电路性能的改善 (7)3.3.4 负反馈放大电路的计算 ........................................................................................103.3.5负反馈放大电路的自激问题 ..................................................................................163.3.1反馈的基本概念与分类反馈基本概念反馈：放大器输出电量(电压或电流)中的一部分(或全部)，通过一定的电路形式(称反馈网络)，送回到输入回路，与原输入信号一起加到放大器的净输入端，从而使输出电量得以自动调节。
反馈放大器框图表示：输出电量入量中的一部分经过反馈网络，产生反馈量，送回到输入回路中，与输比较求和后，产生净输入信号，再由基本放大器放大，送到输出，从而形成闭环。
虚线内的整个放大器就称为反馈放大器。
其中电量X，可能是电流量，也可能是电压量，由反馈网络与放大电路的输出/输入连接方式决定。
反馈网络：它向输出电路索取电量，并将该电量转换成与原输入量纲一致的电量。
两种取样电路：电压取样，反馈信号与输出电压成正比-电压反馈；电流取样，反馈信号与输出电流成正比-电流反馈。
由于输入量可能是电压量，也可能是电流量，反馈量只有与输入量的量纲相一致时，才能求和，所以，反馈网络还承担信号的变换作用。
比较求和电路：输入量与反馈量在相同的电量下相加减。
也有两种电路，如图所示：串联反馈时，并联反馈时。
比较求和后，净输入增加时—正反馈；比较求和后，净输入减少时—负反馈。
正反馈一般用在振荡器中，而负反馈通常用在放大器中，以改善放大器的性能指标。
第五章习题参考答案a)b)图5-22题5-1的图答(a) R F、R!：弓I入串联电压负反馈。
(b) R F、R i：弓I入了正反馈。
5-2电路如图5-23所示，解答下列为题:1) R FI引入了何种反馈，其作用如何?R F2引入了何种反馈，其作用如何?解1) R FI、R E3引入的是直流电流并联负反馈。
其作用是稳定静态电流I E2。
其稳定过程如下：I E2U E2 I B1 I C1 U C1 I B2 I E22) R F2引入的是交、直流电压串联负反馈。
其作用是交流电压串联负反馈可改善放大器的性能，如提高电压放大倍数的稳定性、减小非线性失真、抑制干扰和噪声、展宽放大电路的通频带等。
由于是电压负反馈还可使反馈环路内的输出电阻降低(1 AF)倍。
由于是串联反馈可使反馈环路内的输入电阻增加(1 AF)倍。
R F2引入的直流电压串联负反馈的作用是稳定静态电压U C2，其稳定过程如下：U C2 u E1 I B1 I C1 U C1 I C 2 U C25-1试判断图5-22所示集成运放电路的反馈类型。
if图5-23题5-2图5-3在图5-24所示的两级放大电路中， 反馈，并说明其类型；(3)如果R F 不接在T 2的集电极，而是接在 C 2与R L 之间，两者 有何不同？ (4)如果R F 的另一端不是接在 T i 的发射极，而是接在它的基极， 是否会变为正反馈？5-4对图5-25所示电路，该电路都引进了哪些级间反馈？判断其反馈类型。
O 4-UcC0 ------阳图5-25题5-4图R 6、R 7引入直流电压并联负反馈；R 4引入交、直流电流串联负反馈。
放大电路如图5-26所示，试分别判断各电路反馈的极性和组态。
(a) R F 、R ,:串联电流负反馈；(b)R F 、R i ：正反馈。
(1)那些是直流负反馈；(2)哪些是交流负有何不同,解1)R EI 、R E 2直流串联电流负反馈，R F 、 2) R F 、R EI 交流电压串联负反馈。
第5章 负反馈放大电路习题解答1. 什么是反馈？为什么要引入反馈？ 【解题过程】在电子电路中，把放大电路的输出量（电压或电流）的一部分或者全部通过一定的网络返送回输入回路，以影响放大电路性能的措施，称为反馈。
负反馈可以大大提高增益乃至整个系统的稳定性、负反馈可以扩展通频带、负反馈可以改变输入输出阻抗，使系统更有利于推动后面的负载，所以要引入反馈。
2. 什么是正反馈和负反馈？如何判断电路中引入的是正反馈还是负反馈？ 【解题过程】当电路中引入反馈后，反馈信号能削弱输入信号的作用，称为负反馈。
相反，反馈信号加强了输入信号的作用，称为正反馈。
为了判断引入的是正反馈还是负反馈，通常采用的方法是“瞬时极性法”。
具体做法如下：(1)假定放大电路工作在中频信号频率范围，则电路中电抗元件的影响可以忽略； (2)假定电路输入信号在某个时刻的对地极性，在电路中用符号“＋”和“-”表示瞬时极性的正和负，并以此为依据，逐级推出电路中各相关点电流的流向和电位极性，从而得出输出信号的极性；(3)根据输出信号的极性判断出反馈信号的极性；(4)根据反馈信号和输入信号的极性及连接方式，判断净输入信号，若反馈信号使基本放大电路的净输入信号增强，则为正反馈；若反馈信号使基本放大电路的净输入信号削弱，则为负反馈。
3. 负反馈放大电路的一般表达式是什么？ 【解题过程】负反馈放大电路的一般表达式为F 1AA AF=+4. 负反馈放大电路有哪四种组态？如何判断？【解题过程】负反馈放大电路的四种组态为电压并联负反馈、电压串联负反馈，电流并联负反馈，电流串联负反馈，具体判断方法在正文6.5中有详细描述。
5. 负反馈对电路性能产生什么影响？【解题过程】负反馈对电路性能产生如下影响：提高闭环增益的稳定性、扩展闭环增益的通频带、减小非线性失真、抑制放大电路内部的噪声。
6. 电路如题图6.6 (a)、(b)所示。
（1）判断图示电路的反馈极性及类型；（2）求出反馈电路的反馈系数。
任务4.4多级放大电路与反馈电路习题解答一、测试（一）判断题1.放大电路输出电阻的大小影响着负载或后级放大电路各种状态，因此它与外接负载电阻有关。
解题：放大电路输出电阻的大小影响着负载或后级放大电路各种状态，但它与外2.阻容耦合放大电路，其耦合电容的选择应使信号频率在高频段时容抗为零。
答案：F解题阻容耦合放大电路，其耦合电容的选择应使信号频率在低频段时容抗为零。
3.只有直接耦合放大电路中晶休管的参数才随温度而变化。
4.若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
解题：放大倍数不能说明情况，如发射极放大电路，不存在反馈与为负。
5.负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
答案：T解题：负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相6.阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
解题：阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产7.负反馈能改善放大电路的性能指标。
解题：负反馈能改善放大电路的性能指标。
8.采用电流并联负反馈能使放大器的输出电阻变大，输入电阻变小。
答案：T9.负反馈使放大器的电压放大倍数减小，以换取放大器性能的改善。
答案：T10. 了减轻信号源的负担并保证输出电压稳定，放大器应采用的反馈类型是电压并联负反馈。
（）（二）选择题1.电路图所示，该电路反馈类型为（）A.正反馈，直流反馈B.负反馈，交流反馈C.正反馈，交流反馈D.负反馈，直流反馈答案：B解题：电容隔直流，为交流反馈；1管基极输入增加，1管集电极减小，2管集电极增加，1管发射极增加，输入信号和反馈信号在1管不同输入，为负反馈。
2.电路如图所示，该电路反馈类型为（）A.电压反馈，并联反馈B.电压反馈，串联反馈C.电流反馈，并联反馈D.电流反馈，串联反馈C.正反馈，交流反馈 答案：B答案：B解题：当反馈信号电压为0，反馈消失，为电压反馈；输入信号和反馈信号在1 管不同输入端，为串联反馈。
第三篇第三章 反馈放大电路及应用
题3.3.1 怎样分析电路中是否存在反馈?如何判断正、负反馈；动态、 静态反馈(交、直流反馈)；电压、电流反馈；串、并联反馈?
利用瞬时极性法，可以判断正、负反馈：若反馈信号的引入使放大器的净输入量增大，
在静态条件下(v i =0)将电路画成直流通路，假设因外界条件(如环境温度)变化引起静态输出量变化，若净输入量也随之而变化，则表示放大器中存在静态反馈。
当v i 加入后，将电路画成交流通路，假定因电路参数等因素的变化而引起输出量变化，
若净输入也随
利用反证法可判断电压、电流反馈。
假设负载短路后，使输出电压为零，若反馈量也随之为零，则是电压反馈；若反馈量依然存在(不为零
)
在大多数电路中(不讨论个别例外)，若输入信号和反馈信号分别加到放大电路的二个输入端上，则为串联反馈；若加到同一输入端上，则为并联反馈。
题3.3.2 电压反馈与电流反馈在什么条件下其效果相同，什么条件下效果不同
?
解：在负载不变的条件下，电压反馈与电流反馈效果相同；当负载发生变化时，则二者效果
不同，如电压负反馈将使输出电压恒定，但此时电流将发生更大的变化。
题3.3.3 在图题，试按动态反馈分析：
(1)各电路分别属于哪种反馈类型?(正/负反馈；电压/电流反馈；串联/并联反馈
)
(2)各个反馈电路的效果是稳定电路中的哪个输出量?(说明是电流，还是电压)
(4)若要求将图(f)改接为电压并联负反馈，试画出电路图(不增减元件)
图题3.3.3
解：(1)，(2) : (a)电压并联负反馈，稳定υo 。
(b)电流串联负反馈，稳定io 。
(c)电流并联负反馈，稳定io 。
(d)电压串联负反馈，稳定υo 。
(e)电压并联负反馈，稳定υo 。
(f)电压串联负反馈，稳定υo 。
(g)电压串联负反馈，稳定υo 。
(3): 见图3.3.3 (3)
题3.3.4 ，取F = 0.05解： .max =A f 由于本题中 题3.3.5 设某个放大器开环时 ..v v
A A d 为20%，若要求..vf
vf A A d 不超过1%，且.vf A =100,问.
v A
EE R 4
+ – v O
和.
F 分别 应取多大? 解：20%
1%20//1......=>=+vf
vf v
v v A A d A A d F A ∴..F A v ＞
19
200020100)1(.
...=⨯>+=F A A A v vf v 0095.02000
19....=>=v A F
A F
v 题3.3.6 某运放的开环增益为106，其最低的转折频率为5Hz 。
若将该运放组成一同相放大电
路，并使它的增益为100，问此时的带宽和增益—带宽积各为多少?
解：.A =106 f H =5Hz f A .
=100
f A .·f Hf =.A ·f ∴f Ｈf =(106×5/100)=5×104(Hz)=50(KHz)
.A ·BW=100×
50kHz
题3.3.7 在什么条件下，引入负反馈才能减少放大器的非线性失真系数和提高信噪比?如果输入信号中混入了干扰，能否利用负反馈加以抑制?
解：负反馈只能减少由放大器内部产生的非线性失真和噪声。
而为了提高信噪比，还必须在引入负反馈的同时，增大输入信号。
若输入信号中混进了干扰，或输入信号本身具有非线性失真，则反馈无能为力。
题3.3.8 图题，A 为理想运放，电位器R
w
(1)当.
i V =0时，调节电位器，输出直流电压V O 的可调范围是多少?
(2)电路的闭环电压放大倍数==.../i o vf V V A ? 图题3.3.8
解：(1) 当.
i V =0时，电路相当于反相输入放大器。
故当电位器触点调到最上端时， V o =-(15/2M)×1K=-7.5mV,当电位器触点调到最下端时
Vo=-(-15/2M)×1K=+7.5mV
(2) 计算.vf A 时，直流电源±15V 都为零，假设电位器触点在中间位置， 则
若不在中间位置，则分为R 和(100K-R)二部分，并联后和2M Ω相比很小，所以
.
vf A 仍为1。
题3.3.9 在图题，设集成运放为理想器件，求下列情况下υO 与υS
(1)若S 1和S 3闭合，S 2断开，υO =?
(2)若S 1和S 2闭合，S 3断开，υO =?
(3)若S 2闭合，S 1和S 3断开，υO =?
(4)若S 1、S 2、S 3都闭合，υO =?
图题3.3.9
解：(1) 当S 1和S 3闭合，S 2断开时，电路为反相输入放大器，υo =-υs
(2) 当S 1和S 2闭合，S 3
υ(+)=υs ,υ(-)≈υ(+)=υs ，故R 中无电流通过，υo =υ(-)=υs
(3) S 2闭合，S 1和S 3断开，则υ0=υ(-)=υ(+)=υs
(4) S 1、S 2和S 3都闭合时，υ(+)=υ(-)=0
∴ υ0=-(υs /R)·R=-υs
题 用集成运放和普通电压表可组成性能良好的欧姆表，电路如图题，虚线方框表示电压表，满量程为2V ，R M 是它的等效电阻，被测电阻R X 跨接在A 、B
(1)试证明R X 与V O
(2)计算当要求R X 的测量范围为0～10k Ω时，R 1应选多大阻值?
图题
解：(1) 证：运放A 构成反相比例运算放大器V o =-(R X /R 1)·(-V)=-((-V)/R 1)·R x
(2) 要求R x 的测量范围为0～10k Ω，即R X =10k Ω时，V o 达到满量程2V ，
代入上式，得
2V=-(10k Ω/R 1)(-2V)
∴ R 1=10k Ω
题 图题，R 11=R 12=R 2=R
(1)试求运算关系式：υO =f(υI1,υI2);
(2)若υI1、υI2分别为三角波和方波，其波形如图题，试画出输出电压波形并注明其电压变
图题
解：(1) υ0= -(R 2/R 11)·υI1-(R 2/R 12)·υI2=-(υI1+υI2)
(2) 见图
–。
