触摸屏技术的原理及应用一、概述1. 触摸屏技术的发展历程触摸屏技术,作为一种直观、便捷的人机交互方式,已逐渐渗透到我们生活的各个角落。
其发展历程可谓是一部科技创新的史诗,从最初的电阻式触摸屏到现代的电容式、光学式以及声波式触摸屏,每一步的进展都极大地推动了人机交互方式的进步。
早在20世纪70年代,电阻式触摸屏就已出现。
这种触摸屏由两层导电材料组成,中间以隔离物隔开。
当用户触摸屏幕时,两层导电材料在触摸点处接触,形成电流,从而确定触摸位置。
电阻式触摸屏具有成本低、寿命长等优点,但触摸反应速度较慢,且不支持多点触控,限制了其在高端设备上的应用。
随着科技的进步,电容式触摸屏在20世纪90年代开始崭露头角。
电容式触摸屏通过在屏幕表面形成一个电场,当手指触摸屏幕时,会改变电场分布,从而确定触摸位置。
电容式触摸屏具有反应速度快、支持多点触控等优点,因此在智能手机、平板电脑等设备上得到了广泛应用。
进入21世纪,光学式触摸屏开始受到关注。
光学式触摸屏利用摄像头捕捉屏幕表面的光线变化,从而确定触摸位置。
这种触摸屏具有分辨率高、触摸体验好等优点,但由于其成本较高、易受环境光干扰等因素,目前在市场上的应用相对较少。
近年来,声波式触摸屏作为一种新型技术开始崭露头角。
这种触摸屏通过在屏幕表面产生声波,当手指触摸屏幕时,会改变声波的传播路径,从而确定触摸位置。
声波式触摸屏具有抗干扰能力强、使用寿命长等优点,未来有望在更多领域得到应用。
触摸屏技术的发展历程是一部不断创新、不断突破的历史。
从电阻式到电容式,再到光学式和声波式,每一种新技术的出现都为我们带来了更便捷、更高效的人机交互体验。
随着科技的不断发展,我们有理由相信,未来的触摸屏技术将会更加先进、更加普及,为我们的生活带来更多可能。
2. 触摸屏技术在现代生活中的重要性在现代生活中,触摸屏技术的重要性日益凸显。
随着智能手机、平板电脑、智能电视等设备的普及,触摸屏已经成为我们日常互动的主要界面。

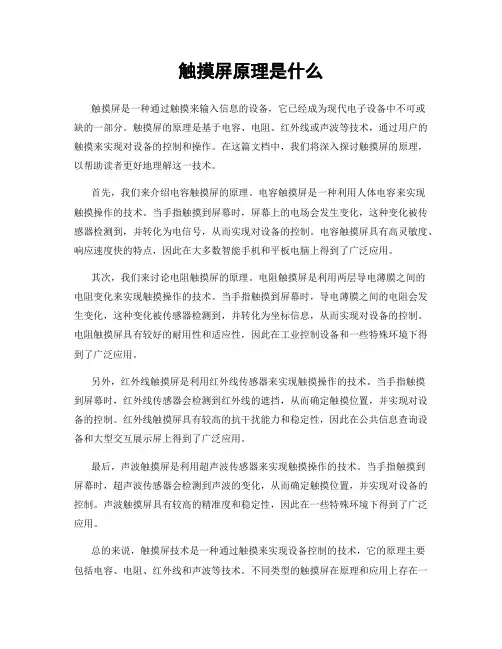

触摸屏原理是什么触摸屏是一种通过触摸来输入信息的设备,它已经成为现代电子设备中不可或缺的一部分。
触摸屏的原理是基于电容、电阻、红外线或声波等技术,通过用户的触摸来实现对设备的控制和操作。
在这篇文档中,我们将深入探讨触摸屏的原理,以帮助读者更好地理解这一技术。
首先,我们来介绍电容触摸屏的原理。
电容触摸屏是一种利用人体电容来实现触摸操作的技术。
当手指触摸到屏幕时,屏幕上的电场会发生变化,这种变化被传感器检测到,并转化为电信号,从而实现对设备的控制。
电容触摸屏具有高灵敏度、响应速度快的特点,因此在大多数智能手机和平板电脑上得到了广泛应用。
其次,我们来讨论电阻触摸屏的原理。
电阻触摸屏是利用两层导电薄膜之间的电阻变化来实现触摸操作的技术。
当手指触摸到屏幕时,导电薄膜之间的电阻会发生变化,这种变化被传感器检测到,并转化为坐标信息,从而实现对设备的控制。
电阻触摸屏具有较好的耐用性和适应性,因此在工业控制设备和一些特殊环境下得到了广泛应用。
另外,红外线触摸屏是利用红外线传感器来实现触摸操作的技术。
当手指触摸到屏幕时,红外线传感器会检测到红外线的遮挡,从而确定触摸位置,并实现对设备的控制。
红外线触摸屏具有较高的抗干扰能力和稳定性,因此在公共信息查询设备和大型交互展示屏上得到了广泛应用。
最后,声波触摸屏是利用超声波传感器来实现触摸操作的技术。
当手指触摸到屏幕时,超声波传感器会检测到声波的变化,从而确定触摸位置,并实现对设备的控制。
声波触摸屏具有较高的精准度和稳定性,因此在一些特殊环境下得到了广泛应用。
总的来说,触摸屏技术是一种通过触摸来实现设备控制的技术,它的原理主要包括电容、电阻、红外线和声波等技术。
不同类型的触摸屏在原理和应用上存在一定差异,但它们都为用户提供了更加直观、便捷的操作方式,成为现代电子设备中不可或缺的一部分。
希望通过本文的介绍,读者能对触摸屏的原理有一个更加清晰的认识。

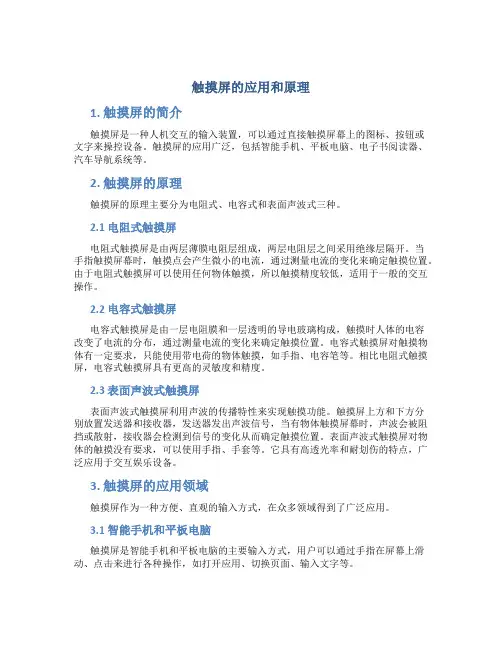

触摸屏的应用和原理1. 触摸屏的简介触摸屏是一种人机交互的输入装置,可以通过直接触摸屏幕上的图标、按钮或文字来操控设备。
触摸屏的应用广泛,包括智能手机、平板电脑、电子书阅读器、汽车导航系统等。
2. 触摸屏的原理触摸屏的原理主要分为电阻式、电容式和表面声波式三种。
2.1 电阻式触摸屏电阻式触摸屏是由两层薄膜电阻层组成,两层电阻层之间采用绝缘层隔开。
当手指触摸屏幕时,触摸点会产生微小的电流,通过测量电流的变化来确定触摸位置。
由于电阻式触摸屏可以使用任何物体触摸,所以触摸精度较低,适用于一般的交互操作。
2.2 电容式触摸屏电容式触摸屏是由一层电阻膜和一层透明的导电玻璃构成,触摸时人体的电容改变了电流的分布,通过测量电流的变化来确定触摸位置。
电容式触摸屏对触摸物体有一定要求,只能使用带电荷的物体触摸,如手指、电容笔等。
相比电阻式触摸屏,电容式触摸屏具有更高的灵敏度和精度。
2.3 表面声波式触摸屏表面声波式触摸屏利用声波的传播特性来实现触摸功能。
触摸屏上方和下方分别放置发送器和接收器,发送器发出声波信号,当有物体触摸屏幕时,声波会被阻挡或散射,接收器会检测到信号的变化从而确定触摸位置。
表面声波式触摸屏对物体的触摸没有要求,可以使用手指、手套等。
它具有高透光率和耐划伤的特点,广泛应用于交互娱乐设备。
3. 触摸屏的应用领域触摸屏作为一种方便、直观的输入方式,在众多领域得到了广泛应用。
3.1 智能手机和平板电脑触摸屏是智能手机和平板电脑的主要输入方式,用户可以通过手指在屏幕上滑动、点击来进行各种操作,如打开应用、切换页面、输入文字等。
3.2 汽车导航系统汽车导航系统中的触摸屏可以让驾驶员通过触摸屏来操作导航功能,输入目的地、切换地图视图等。
3.3 电子书阅读器电子书阅读器的触摸屏可以让读者通过手指滑动屏幕翻页、调整字体大小、搜索关键词等。
3.4 游戏机和游戏终端游戏机和游戏终端中的触摸屏可以让玩家通过手指触摸屏幕来进行游戏操作,如点击屏幕发射子弹、滑动屏幕控制角色移动等。

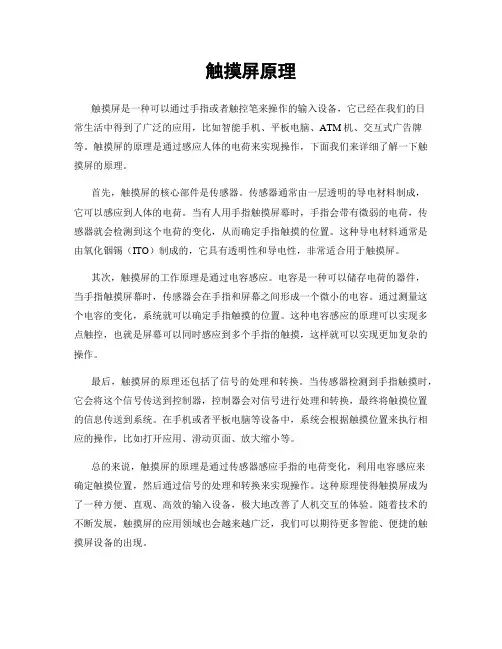

触摸屏原理触摸屏是一种可以通过手指或者触控笔来操作的输入设备,它已经在我们的日常生活中得到了广泛的应用,比如智能手机、平板电脑、ATM机、交互式广告牌等。
触摸屏的原理是通过感应人体的电荷来实现操作,下面我们来详细了解一下触摸屏的原理。
首先,触摸屏的核心部件是传感器。
传感器通常由一层透明的导电材料制成,它可以感应到人体的电荷。
当有人用手指触摸屏幕时,手指会带有微弱的电荷,传感器就会检测到这个电荷的变化,从而确定手指触摸的位置。
这种导电材料通常是由氧化铟锡(ITO)制成的,它具有透明性和导电性,非常适合用于触摸屏。
其次,触摸屏的工作原理是通过电容感应。
电容是一种可以储存电荷的器件,当手指触摸屏幕时,传感器会在手指和屏幕之间形成一个微小的电容。
通过测量这个电容的变化,系统就可以确定手指触摸的位置。
这种电容感应的原理可以实现多点触控,也就是屏幕可以同时感应到多个手指的触摸,这样就可以实现更加复杂的操作。
最后,触摸屏的原理还包括了信号的处理和转换。
当传感器检测到手指触摸时,它会将这个信号传送到控制器,控制器会对信号进行处理和转换,最终将触摸位置的信息传送到系统。
在手机或者平板电脑等设备中,系统会根据触摸位置来执行相应的操作,比如打开应用、滑动页面、放大缩小等。
总的来说,触摸屏的原理是通过传感器感应手指的电荷变化,利用电容感应来确定触摸位置,然后通过信号的处理和转换来实现操作。
这种原理使得触摸屏成为了一种方便、直观、高效的输入设备,极大地改善了人机交互的体验。
随着技术的不断发展,触摸屏的应用领域也会越来越广泛,我们可以期待更多智能、便捷的触摸屏设备的出现。

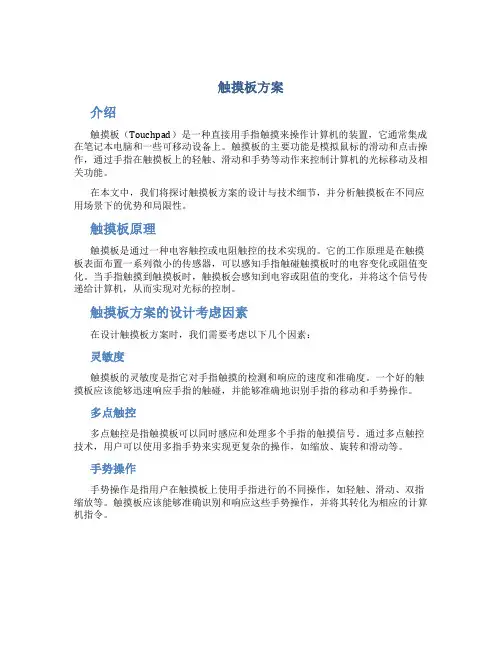

触摸板方案介绍触摸板(Touchpad)是一种直接用手指触摸来操作计算机的装置,它通常集成在笔记本电脑和一些可移动设备上。
触摸板的主要功能是模拟鼠标的滑动和点击操作,通过手指在触摸板上的轻触、滑动和手势等动作来控制计算机的光标移动及相关功能。
在本文中,我们将探讨触摸板方案的设计与技术细节,并分析触摸板在不同应用场景下的优势和局限性。
触摸板原理触摸板是通过一种电容触控或电阻触控的技术实现的。
它的工作原理是在触摸板表面布置一系列微小的传感器,可以感知手指触碰触摸板时的电容变化或阻值变化。
当手指触摸到触摸板时,触摸板会感知到电容或阻值的变化,并将这个信号传递给计算机,从而实现对光标的控制。
触摸板方案的设计考虑因素在设计触摸板方案时,我们需要考虑以下几个因素:灵敏度触摸板的灵敏度是指它对手指触摸的检测和响应的速度和准确度。
一个好的触摸板应该能够迅速响应手指的触碰,并能够准确地识别手指的移动和手势操作。
多点触控多点触控是指触摸板可以同时感应和处理多个手指的触摸信号。
通过多点触控技术,用户可以使用多指手势来实现更复杂的操作,如缩放、旋转和滑动等。
手势操作手势操作是指用户在触摸板上使用手指进行的不同操作,如轻触、滑动、双指缩放等。
触摸板应该能够准确识别和响应这些手势操作,并将其转化为相应的计算机指令。
驱动程序触摸板方案的设计还需要考虑到合适的驱动程序的开发和支持。
一个良好的驱动程序可以提供更好的用户体验,并且可以在必要时升级来修复一些bug或增加新的功能。
触摸板在不同应用场景下的优势和局限性触摸板在不同的应用场景下具有许多优势和局限性,下面我们将分别进行介绍。
优势1.尺寸小巧:触摸板通常比鼠标和键盘更小巧,适合于便携设备的设计。
它可以节省空间,使得移动设备更加轻便易携带。
2.交互方式多样:触摸板可以通过手指的滑动、点击和手势等多种操作方式与计算机进行交互,使操作更加直观和灵活。
3.不受外部环境的限制:触摸板不需要特殊的平台和表面来运作,只要它在合适的硬件和驱动支持下,就可以在任何平坦的表面上使用。

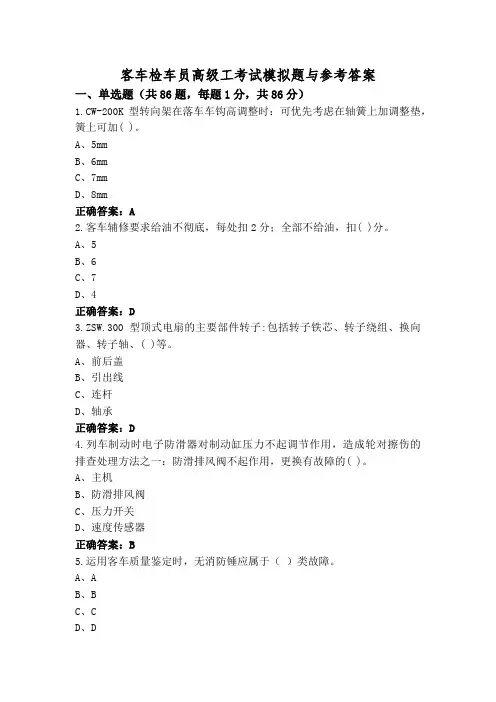

客车检车员高级工考试模拟题与参考答案一、单选题(共86题,每题1分,共86分)1.CW-200K型转向架在落车车钩高调整时:可优先考虑在轴簧上加调整垫,簧上可加( )。
A、5mmB、6mmC、7mmD、8mm正确答案:A2.客车辅修要求给油不彻底,每处扣2分;全部不给油,扣( )分。
A、5B、6C、7D、4正确答案:D3.ZSW.300型顶式电扇的主要部件转子:包括转子铁芯、转子绕组、换向器、转子轴、( )等。
A、前后盖B、引出线C、连杆D、轴承正确答案:D4.列车制动时电子防滑器对制动缸压力不起调节作用,造成轮对擦伤的排查处理方法之一:防滑排风阀不起作用,更换有故障的( )。
A、主机B、防滑排风阀C、压力开关D、速度传感器正确答案:B5.运用客车质量鉴定时,无消防锤应属于()类故障。
A、AB、BC、CD、D6.()当车辆的载重发生变化时,根据重量的增减能自动进行空气弹簧内的空气压力的调整,从而使空气弹簧的高度保持在规定的高度。
A、高度调整阀B、空重车调整阀C、放风阀D、差压阀正确答案:A7.25K 型空调客车照明控制箱操作方法之一: 照明转换开关置关闭位,照明灯无电熄灭,KA置半灯1位时,通过台、走廊、乘务员室、配电室、洗脸间、厕所等处灯亮,客室8支( )荧光灯亮,本工作位适于深夜行车使用。
A、15WB、20WC、30WD、40W正确答案:D8.装有( )的客车,须进地沟线检修。
A、209T型转向架B、非盘型制动装置C、206G型转向架D、盘型制动装置正确答案:D9.104型分配阀在缓解状态时,充气止回阀上腔内压力等于( )压力。
A、总风缸B、制动缸C、列车管D、副风缸正确答案:D10.运用客运列车分四个等级。
( )分以下为D级列车。
A、600B、650C、700D、75011.KC15弹性胶泥缓冲器()修时,缓冲器返回制造厂检修。
A、A1B、A2C、A3D、A4正确答案:D12.信息显示系统的工作原理之一:旅客列车信息显示系统公共信息一方面在( )的液晶显示器屏幕上显示,以便让广播员掌握列车运行状况。
PLC触摸屏1. 介绍PLC触摸屏是一种结合了PLC控制器和触摸屏技术的设备。
它可以用于监控和控制工业自动化系统中的各种设备。
触摸屏技术的引入为PLC控制器带来了更直观、更方便的操作界面,使得操作人员可以通过简单的触摸操作来实现监控和控制。
PLC触摸屏通常具有更大的显示屏幕和更丰富的功能,可以实时显示各种系统参数、报警信息以及设备运行状态。
2. 功能特点2.1 显示功能PLC触摸屏具有高分辨率的显示屏幕,可以清晰地显示各种图表、数据表格和图像。
操作人员可以通过触摸屏上的按钮、滑动条和输入框等来与系统进行交互。
2.2 监控功能PLC触摸屏可以实时显示各种参数和状态信息,例如温度、压力、流量等。
操作人员可以随时监控设备的运行情况,并对系统进行必要的调整和控制。
2.3 控制功能PLC触摸屏可以通过触摸操作来控制各种设备,例如开关、阀门、电机等。
操作人员可以通过点击触摸屏上的按钮或滑动条来启动、停止或调节设备的运行状态。
2.4 报警功能PLC触摸屏可以实时监测各种系统参数,并在参数超出设定范围时自动发出报警信息。
操作人员可以通过触摸屏上的报警提示来及时做出反应并采取相应的措施。
2.5 数据记录和分析PLC触摸屏可以记录和存储设备的运行数据,并生成相应的报表和趋势图。
通过对数据的分析,操作人员可以了解设备的运行状态和趋势,及时进行维护和优化。
3. 优势和应用场景3.1 优势•界面友好:PLC触摸屏具有直观、易于操作的界面,无需太多的培训即可上手操作。
•高度定制化:PLC触摸屏可以根据用户的需求进行定制,以适应不同的应用场景。
•方便维护:PLC触摸屏可以实时监测设备的状态,并提供相关的维护提示,并且可通过触摸屏进行简单的故障排查和维护工作。
•高效性能:PLC触摸屏具有高性能的处理器和存储器,能够快速响应操作指令,并实时更新设备状态。
3.2 应用场景PLC触摸屏广泛应用于各种工业自动化系统,例如:•生产线控制系统:PLC触摸屏可以实时监控生产线上各个设备的运行状态,并进行统一的控制和调节,提高生产效率和质量。

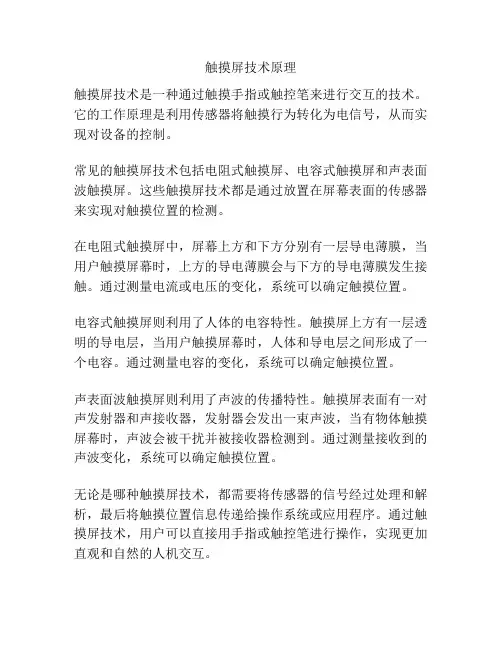

触摸屏技术原理
触摸屏技术是一种通过触摸手指或触控笔来进行交互的技术。
它的工作原理是利用传感器将触摸行为转化为电信号,从而实现对设备的控制。
常见的触摸屏技术包括电阻式触摸屏、电容式触摸屏和声表面波触摸屏。
这些触摸屏技术都是通过放置在屏幕表面的传感器来实现对触摸位置的检测。
在电阻式触摸屏中,屏幕上方和下方分别有一层导电薄膜,当用户触摸屏幕时,上方的导电薄膜会与下方的导电薄膜发生接触。
通过测量电流或电压的变化,系统可以确定触摸位置。
电容式触摸屏则利用了人体的电容特性。
触摸屏上方有一层透明的导电层,当用户触摸屏幕时,人体和导电层之间形成了一个电容。
通过测量电容的变化,系统可以确定触摸位置。
声表面波触摸屏则利用了声波的传播特性。
触摸屏表面有一对声发射器和声接收器,发射器会发出一束声波,当有物体触摸屏幕时,声波会被干扰并被接收器检测到。
通过测量接收到的声波变化,系统可以确定触摸位置。
无论是哪种触摸屏技术,都需要将传感器的信号经过处理和解析,最后将触摸位置信息传递给操作系统或应用程序。
通过触摸屏技术,用户可以直接用手指或触控笔进行操作,实现更加直观和自然的人机交互。

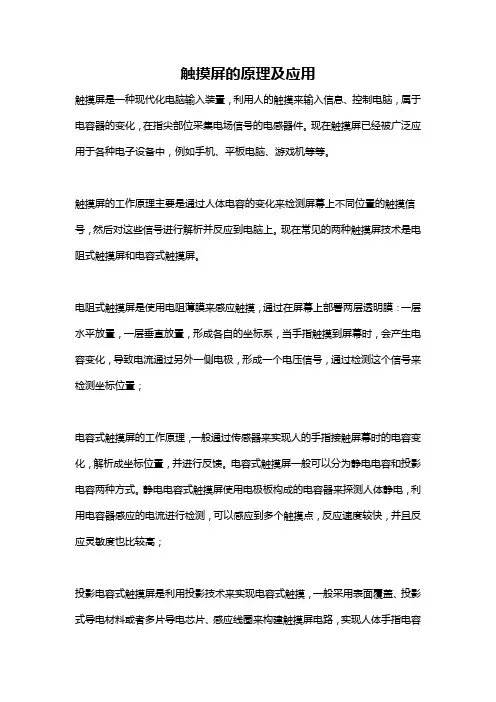

触摸屏的原理及应用触摸屏是一种现代化电脑输入装置,利用人的触摸来输入信息、控制电脑,属于电容器的变化,在指尖部位采集电场信号的电感器件。
现在触摸屏已经被广泛应用于各种电子设备中,例如手机、平板电脑、游戏机等等。
触摸屏的工作原理主要是通过人体电容的变化来检测屏幕上不同位置的触摸信号,然后对这些信号进行解析并反应到电脑上。
现在常见的两种触摸屏技术是电阻式触摸屏和电容式触摸屏。
电阻式触摸屏是使用电阻薄膜来感应触摸,通过在屏幕上部署两层透明膜:一层水平放置,一层垂直放置,形成各自的坐标系,当手指触摸到屏幕时,会产生电容变化,导致电流通过另外一侧电极,形成一个电压信号,通过检测这个信号来检测坐标位置;电容式触摸屏的工作原理,一般通过传感器来实现人的手指接触屏幕时的电容变化,解析成坐标位置,并进行反馈。
电容式触摸屏一般可以分为静电电容和投影电容两种方式。
静电电容式触摸屏使用电极板构成的电容器来探测人体静电,利用电容器感应的电流进行检测,可以感应到多个触摸点,反应速度较快,并且反应灵敏度也比较高;投影电容式触摸屏是利用投影技术来实现电容式触摸,一般采用表面覆盖、投影式导电材料或者多片导电芯片、感应线圈来构建触摸屏电路,实现人体手指电容变化的检测,反应速度较快,精确度高。
在应用上,触摸屏的运用已经在工业界、医学和协助在教育等方面逐渐普及。
例如,在机房中使用触摸屏设备构造多媒体教室或是其它教室学习的互动,在医学方面可以使用触摸屏构建诊断设备等等应用。
总体而言,触摸屏和互联网技术的不断进步,用户无需也不必使用各种设备进行多余的操作,大幅度减轻人的负担,提高工作效率,同时也增加了人类的娱乐乐趣。
在未来,随着科技的不断进步和应用场景的不断丰富,触控技术必将会,更好地拓展着,使设备更加人性化,更加便捷,更加智能化。
plc触摸屏的工作原理亲爱的今天咱们来唠唠PLC触摸屏这个超有趣的玩意儿的工作原理呀。
PLC呢,就是可编程逻辑控制器,它就像是一个超级聪明的小管家。
PLC触摸屏就像是这个小管家的专属魔法面板。
咱们先来说说PLC触摸屏的硬件部分吧。
这个触摸屏呀,它的表面看起来就是一块平平的屏幕,但是呢,这里面可藏着好多小秘密哦。
它有一个显示层,这个显示层就像一个超级爱表现的小演员,它负责把各种信息显示出来给咱们看。
比如说,你想知道某个设备的运行状态,是正在欢快地工作呢,还是在休息,这个显示层就会用文字或者小图标来告诉你。
而且呀,这个显示层还能显示各种酷炫的界面,就像手机的屏幕一样,可以很美观呢。
再说说触摸屏的触摸感应层吧。
这一层可神奇啦,它就像一个有超能力的小侦探。
当你的手指轻轻点在屏幕上的时候,它就能感觉到。
你想想,就这么轻轻一点,它就能知道你在跟它“打招呼”,是不是很厉害呢?它是通过一些特殊的技术,比如说电容感应或者电阻感应的方式来感知你的触摸动作的。
就好像它在跟你的手指说:“你来找我玩啦!”那PLC这边呢,它可是个数据处理的小能手。
PLC就像是一个大脑,里面装着各种各样的程序。
这些程序就像是一本本魔法书,告诉PLC要怎么去处理各种信息。
比如说,有个设备的温度传感器把温度数据传给PLC,PLC就会根据预先写好的程序来判断这个温度是不是正常。
如果不正常呢,它就会想办法,比如说让报警器响起来,或者调整设备的运行状态。
那PLC触摸屏和PLC是怎么联系起来的呢?这就像是它们之间有一条秘密的小通道。
这个通道可以让它们互相传递信息。
当你在触摸屏上点了一个按钮,比如说“启动设备”这个按钮,触摸屏就会把这个信息通过通道传给PLC。
PLC收到这个信息后,就会按照程序去执行启动设备的操作。
就像你跟小管家说“我要吃冰淇淋”,小管家就会按照你的要求去拿冰淇淋一样。
从软件方面来看呢,PLC触摸屏的软件就像是一个超级导演。
它负责安排屏幕上的各种元素怎么显示,按钮放在哪里,文字怎么排版。
智能机电相关知识点总结一、智能机电概述智能机电是指在机械系统中加入智能控制和感知功能,使机械系统具备自主决策和自适应能力的一种技术。
智能机电系统是由传感器、执行器、控制器和人机界面等组成的复杂系统,它可以应用于工业自动化、智能制造、智能家居等领域。
二、传感器传感器是智能机电系统中的重要组成部分,它可以将物理量转换成电信号,用于监测机械系统中的各种参数。
常见的传感器类型包括温度传感器、压力传感器、位移传感器、力传感器等。
1. 温度传感器:温度传感器可以实时监测机械系统中的温度变化,保证机械设备的安全运行。
常见的温度传感器类型包括热电偶、热敏电阻、红外温度传感器等。
2. 压力传感器:压力传感器可以实时监测机械系统中的压力变化,用于控制机械系统中的液压、气压等系统。
常见的压力传感器类型包括压力传感器、差压传感器等。
3. 位移传感器:位移传感器可以实时监测机械系统中的位移变化,用于控制机械系统中的位置和姿态。
常见的位移传感器类型包括光电编码器、激光位移传感器、超声波传感器等。
4. 力传感器:力传感器可以实时监测机械系统中的力的变化,用于控制机械系统中的负载和力的平衡。
常见的力传感器类型包括应变片传感器、压电传感器、压力传感器等。
三、执行器执行器是智能机电系统中的另一个重要组成部分,它可以接收来自控制器的信号,并对机械系统进行驱动和控制。
常见的执行器类型包括电机、步进电机、液压执行器等。
1. 电机:电机是智能机电系统中最常用的执行器,它可以将电能转换成机械能,用于驱动和控制机械系统中的各种机构。
常见的电机类型包括直流电机、交流电机、伺服电机等。
2. 步进电机:步进电机是一种特殊的电机,它可以将输入的脉冲信号转换成机械运动,用于精密位置控制和运动控制。
常见的步进电机类型包括单步角度步进电机、双相步进电机等。
3. 液压执行器:液压执行器是一种利用液压传动的执行器,它可以将液压能转换成机械能,用于对机械系统中的负载和力进行控制。
触摸屏技术的原理及应用触摸屏技术是一种通过触摸屏幕来实现人机交互的技术。
它的原理是利用电容、电阻、声波等不同的物理原理来感应用户的触摸动作,并将其转化为电信号,从而实现对设备的控制和操作。
触摸屏技术的应用广泛,涵盖了手机、平板电脑、电视、自动售货机等各个领域。
电容触摸屏是目前应用最广泛的一种触摸屏技术。
它的原理是利用电容的变化来感应用户的触摸动作。
电容触摸屏由两层导电层组成,当用户触摸屏幕时,手指与导电层之间会形成一个电容,导致电容值的变化。
通过测量电容值的变化,系统可以确定用户的触摸位置。
电容触摸屏具有高灵敏度、快速响应的特点,适用于多点触控和手势操作。
电阻触摸屏是较早期的一种触摸屏技术。
它的原理是利用电阻薄膜的变化来感应用户的触摸动作。
电阻触摸屏由两层导电层和中间的电阻薄膜组成,当用户触摸屏幕时,导电层之间的电阻值会发生变化。
通过测量电阻值的变化,系统可以确定用户的触摸位置。
电阻触摸屏具有较好的耐用性和适应性,但对触摸压力要求较高,不适合多点触控。
声波触摸屏是一种利用声波传播的原理来感应用户触摸动作的技术。
声波触摸屏由发射器和接收器组成,发射器发出超声波,接收器接收到用户触摸屏幕时产生的声波反射。
通过测量声波的传播时间和位置,系统可以确定用户的触摸位置。
声波触摸屏具有较高的精度和稳定性,适用于大尺寸触摸屏和户外环境。
触摸屏技术的应用非常广泛。
在手机和平板电脑上,触摸屏技术使得用户可以通过手指轻触屏幕来进行操作,实现了更加直观、便捷的交互方式。
在电视和电脑上,触摸屏技术可以替代传统的鼠标和键盘,提供更加自由、灵活的控制方式。
在自动售货机和自助服务设备上,触摸屏技术可以简化操作流程,提高用户体验。
除了以上应用,触摸屏技术还在教育、医疗、工业等领域得到广泛应用。
在教育领域,触摸屏技术可以提供互动式的学习环境,激发学生的学习兴趣和参与度。
在医疗领域,触摸屏技术可以用于医疗设备的控制和操作,提高医疗服务的效率和质量。
plc触摸屏总结PLC触摸屏是一种智能化的人机界面设备,广泛应用于自动化控制系统中。
它不仅能够实现对PLC控制系统的监管与操作,还提供了丰富的信息展示和交互功能。
在工业领域中,PLC触摸屏已经成为不可或缺的一部分,有着广泛的应用场景和诸多优点。
首先,PLC触摸屏具有易于操作和友好的人机交互界面。
相较于传统的按钮和开关控制方式,触摸屏使操作更加直观和方便。
用户只需通过简单的触摸或滑动动作,就可以实现对PLC控制系统的控制和配置。
触摸屏提供了丰富的图形化界面,可以直观地显示控制系统的运行状态、设备参数、报警信息等。
这大大降低了人们学习和操作的难度,提高了工作效率和操作的准确性。
其次,PLC触摸屏具有可编程的特点。
触摸屏上的各个按钮和控制界面可以灵活地进行定制和配置。
用户可以根据实际需要,自定义按钮的功能、显示内容以及按键样式。
这使得触摸屏适用于不同行业和不同应用环境下的自动化控制系统。
通过可编程的操作,触摸屏能够实现更多的功能和更灵活的控制方式,满足用户在工作过程中的特殊需求。
第三,PLC触摸屏具有高可靠性和稳定性。
触摸屏采用了先进的工业级触摸技术和电子元器件,具有抗干扰能力强、防尘防水、抗震抗磁等特点。
它能够适应恶劣的工作环境,确保系统长时间稳定运行。
触摸屏还具备很强的自动诊断和故障排除功能,能够及时发现和解决系统故障,提高了设备的可靠性和使用寿命。
此外,PLC触摸屏还具备数据存储和通讯功能。
它可以将控制系统产生的数据存储到内置的存储器中,便于用户以后的分析和查询。
触摸屏还支持与其他设备的通讯,如与计算机、PLC等设备的数据交换和共享。
这使得触摸屏可以实现更多的数据处理和远程监控功能。
然而,PLC触摸屏也存在一些不足之处。
首先,由于触摸屏上的操作需要直接接触屏幕,可能会导致屏幕受损或显示效果受到影响。
其次,触摸屏的价格相对较高,对于一些中小型企业来说可能会增加投资成本。
此外,触摸屏对于操作人员的培训要求较高,不熟悉触摸屏操作的人可能需要一段时间的学习和适应。
触摸屏在工业控制系统中的使用有哪些优势?触摸屏作为一种先进的人机交互界面技术,已经广泛应用于工业控制系统中。
它通过触摸操作和丰富的图形界面来实现用户与设备的交互,以及对工业过程的监控和控制。
相对于传统的按键和鼠标操作方式,触摸屏具有许多独特的优势。
本文将分别从以下几个方面介绍触摸屏在工业控制系统中的优势。
一、操作简便触摸屏的最大优势之一就是操作的简便性。
相对于需要按键或者操作鼠标的方式,触摸屏只需使用手指轻松触摸、滑动或者捏合操作,就可以完成对控制系统的各项操作,大大简化了操作流程。
此外,触摸屏的操作界面可以根据实际需求进行定制,使得用户可以快速、直观地掌握并操作设备。
二、信息展示直观触摸屏作为一种直观的界面方式,可以提供更加丰富、清晰的信息展示。
通过触摸屏,用户可以直接看到各种图形、图表以及实时监测数据的展示,更容易理解设备的状态和工艺流程。
而传统的按键或者鼠标操作方式往往需要通过不同的按键或者菜单来获取信息,操作效率相对较低。
三、操作响应迅速触摸屏在响应速度上也具有明显的优势。
由于触摸屏直接采用电容或者电阻传感技术,使得触摸屏可以实时响应用户的操作,几乎没有延迟。
这大大提高了用户的操作效率,并且可以实现高速控制系统对实时数据的快速监测与处理。
四、可靠性强触摸屏在工业控制系统中的可靠性也是其优势之一。
触摸屏一般采用工业级的设计与制造标准,具有较强的抗干扰能力和耐用性,能够适应恶劣的工作环境。
同时,触摸屏的安全性也有保障,可以防止误触操作或者非授权操作。
总结起来,触摸屏在工业控制系统中的使用具有操作简便、信息展示直观、操作响应迅速和可靠性强等显著优势。
未来随着人工智能、物联网等技术的发展,触摸屏将会在工业控制领域发挥更加重要的作用。
触摸屏的概念及工作原理触摸屏是一种通过手指或特定工具的接触来实现操作的人机交互设备。
触摸屏能够感应用户手指的位置,通过触摸操作来实现对设备的控制。
在现代电子产品中,触摸屏已经成为一种常见的输入方式,如智能手机、平板电脑、触摸一体机、自动售货机等都广泛应用了触摸屏技术。
触摸屏的工作原理主要是利用电容、压力感应或光学原理来感应用户的触摸动作,从而实现对设备的控制。
现代常见的触摸屏技术包括电阻式触摸屏、电容式触摸屏、红外线触摸屏和声波触摸屏等。
电阻式触摸屏是最早的触摸屏技术之一,其工作原理是在触摸屏表面覆盖两层金属导电膜,两层导电膜之间装有绝缘材料,当用户触摸屏幕时,会使两层导电膜接触,从而改变两层导电膜之间的电阻,通过检测电阻的变化来确定用户的触摸位置。
电阻式触摸屏的优点是成本低,但缺点是不支持多点触控,且易受损坏。
电容式触摸屏是目前使用最为广泛的触摸屏技术,其工作原理是在触摸屏表面覆盖一层导电材料,并在其周围加上电场,当用户触摸屏幕时,会改变电场的分布,从而通过检测电场的变化来确定用户的触摸位置。
电容式触摸屏具有反应速度快、支持多点触控等优点,但成本较高。
红外线触摸屏是利用红外线传感器来监测用户触摸位置的触摸屏技术,其工作原理是在触摸屏表面覆盖一层红外线发射器和一层红外线接收器,当用户触摸屏幕时,会阻挡红外线的传播,从而通过检测红外线的变化来确定用户的触摸位置。
红外线触摸屏具有耐用性强、支持大尺寸触摸屏等优点,但易受环境光影响。
声波触摸屏是通过触摸屏表面覆盖一层发射声波的传感器和一层接收声波的传感器来实现触摸位置的监测,其工作原理是在触摸屏内部发射声波,当用户触摸屏幕时,会产生声波的反射或吸收,从而通过检测声波的变化来确定用户的触摸位置。
声波触摸屏具有高精度、不受环境光影响等优点,但成本较高。
除了以上常见的触摸屏技术外,近年来还出现了一些新型触摸屏技术,如超声波触摸屏、电磁感应触摸屏等,这些新型技术在提高触摸屏的精度、灵敏度和稳定性方面进行了一定的突破。
触摸屏画面的设计的基本原则触摸屏是一种新型可编程控制终端,是新一代高科技人机界面产品,适用于现场控制,可靠性高,编程简单,使用维护方便。
在工艺参数较多又需要人机交互时使用触摸屏,可使整个生产的自动化控制的功能得到大大的加强。
触摸屏画面由ProTool(西门子)、CX-Designer (欧姆龙)等专用软件进行设计,然后先通过编程电脑仿真调试,认为正确后再下载到触摸屏。
触摸屏画面总数应在其存储空间允许的范围内,各画面之间尽量做到可相互切换。
(1)主画面的设计一般情况,可用欢迎画面或被控系统的主系统画面作为主画面,该画面可进入到各分画面。
各分画面均能一步返回主画面。
若是将被控主系统画面作为主画面,则应在画面中显示被控系统的一些主要参数,以便在此画面上对整个被控系统有大致的了结。
(2)控制画面的设计该画面主要用来控制被控设备的启停及显示PLC内部的参数,也可将PLC参数的设定做在其中。
该种画面的数量在触摸屏画面中占的最多,其具体画面数量由实际被控设备决定。
(3)参数设置页面的设计该画面主要是对PLC的内部参数进行设定,同时还应显示参数设定完成的情况。
实际制做时还应考虑加密的问题,限制闲散人员随意改动参数,对生产造成不必要的损失。
(4)实时趋势页面的设计该画面主要是以曲线记录的形式来显示被控值、PLC模拟量的主要工作参数(如输出变频器频率、温度趋线值)等的实时状态。
(5)信息记录页面的设计该画面主要是记录可能出现的设备损坏、过载、数值超范围和系统急停等故障信息。
另外该画面还可记录各设备启停操作,作为凭证。
(6)节能画面的设计该画面主要是记录和显示变频器的累积用电数及实时节电状态,以便向用户展示变频节能的好处,也可用来与其它的节电测量作比较。
(7)运行状态画面的设计该画面主要是各种设备运行状态的集中显示情况。
触摸屏的概念和特征触摸屏概念触摸屏,从市场概念来讲,就是一种人人都会使用的计算机输入设备,或者说是人人都会使用的与计算机沟通的设备。
是一种新的人机交互作用技术,这种技术使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作,这样摆脱了键盘和鼠标操作,使人机交互更为直截了当。
人人都会使用,是触摸屏最大的魔力,这一点无论是键盘还是鼠标,都无法与其相比。
人人都会使用,也就标志着计算机应用普及时代的真正到来。
从技术原理来讲,触摸屏是一套透明的绝对定位系统,首先它必须保证是透明的,因此它必须通过材料科技来解决透明问题,像数字化仪、写字板、电梯开关,它们都不是触摸屏;其次它是绝对坐标,手指摸哪就是哪,不需要第二个动作,不像鼠标,是相对定位的一套系统。
触摸屏有三个基本特征:1、透明。
它直接影响到触摸屏的视觉效果。
透明,在触摸屏行业里,只是个泛泛的概念,很多触控屏是多层的复合薄膜,仅用透明一点来概括它的视觉效果是不够的,它至少应该包括四个特性:透明度、色彩失真度、反光性和清晰度,还能再分,比如反光程度包括镜面反光程度和衍射反光程度,只不过我们的触控屏表面衍射反光还没有达到CD盘的程度,对用户而言,这四个特性已经基本够了。
2、绝对坐标系统。
触摸屏是绝对坐标系统,要选哪就直接点哪,与鼠标这类相对定位系统的本质区别是一次到位的直观性。
绝对坐标系统的特点是每一次定位坐标与上一次定位坐标没有关系,触摸屏在物理上是一套独立的坐标定位系统,每次触摸的数据通过校准转为屏幕上的坐标,这样,就要求触控屏这套坐标不管在什么情况下,同一点的输出数据是稳定的,如果不稳定,那么这触控屏就不能保证绝对坐标定位,点不准,这就是触控屏最怕的问题:漂移。
技术原理上凡是不能保证同一点触摸每一次采样数据相同的触控屏都免不了漂移这个问题。
但对于性能及质量好的触控屏来说,漂移的情况出现的并不是很严重。
3、检测触摸并定位。
各种触控屏技术都是依靠各自的传感器来工作的,甚至有的触控屏本身就是一套传感器。
1、引言
触摸屏是一种新型可编程控制终端,是新一代高科技人机界面产品,适用于现场控制,可靠性高,编程简单,使用维护方便。
在工艺参数较多又需要人机交互时使用触摸屏,可使整个生产的自动化控制的功能得到大大的加强。
PLC有着运算速度高、指令丰富、功能强大、可靠性高、使用方便、编程灵活、抗干扰能力强等特点。
近几年,随着科学技术的不断进步,各行业对其生产设备和系统的自动化程度要求越来越高,采用现代自动化控制技术对减轻劳动强度、优化生产工艺、提高劳动生产率和降低生产成本起着很重要的作用。
触摸屏结合PLC在闭环控制的变频节能系统中的应用是一种自动控制的趋势。
触摸屏和PLC在闭环控制的变频节能系统中的使用,可以让操作者在触摸屏中直接设定目标值(压力及温度等),通过PLC与实际值(传感器的测量值)进行比较运算,直接向变频节能系统发出运算指令(模拟信号),调节变频器的输出频率。
并可实时监控到被控系统实际值的大小及变频器内的多个参数,实现报警、记录等功能。
一般PLC结合触摸屏的闭环调节的变频节能系统如下图所示。
2、闭环控制的变频节能系统用途很广,各种场合的变频节能系统的拖动方式及控制方式各有不同,具体应用时应根据实际情况选择设计。
下面列举一些:
中央空调节能:冷冻泵、冷却泵、主机、却塔风机、风机盘管等。
恒压供水:水厂一、二级泵,供水管网增压泵、大厦供水水泵等
锅炉:引风机、送风机、给水泵等,变频节能系统的控制调节预处理信号由锅炉自动控制系统、DCS或多冲量控制系统给出。
汽轮机:循环泵、凝结泵等,其控制调节预处理信号由汽轮机自动控制系统及DCS给出。
纯水处理系统:软化水泵、增压泵等。
洁净室:增压风机、FFU群控等等。
3、整个闭环控制的变频节能系统的组成设备及其作用:
(1)PLC选用SIEMENS公司的S7-200系列:由CPU224XP、DI/DO模块、AI/AO模块组成。
PLC作为控制单元,是整个系统的控制核心。
其主要的作用要体现以下几方面:
①完成对系统各种数据的采集以及数字量与模拟量的相互转换。
②完成对整个系统的逻辑控制及PID调节的运算。
③向触摸屏提供所采集及处理的数据,并执行触摸屏发出的各种指令。
④将PID运算的数据结果转换成模拟信号,作为调节变频器的输出频率的控制信号。
⑤通过通信电缆及USS4协议完成对变频器内部参数读写及控制。
(2)触摸屏采用SIEMENS公司MP370:其主要作用如下:
①可实时显示设备和系统的运行状态。
②通过触摸向PLC发出指令和数据,再通过PLC完成对系统或设备的控制。
③可做成多幅多种监控画面,替代了传统的电气操作盘及显示记录仪表等,且功能更加强大。
(3)变频器:采用SIEMENS公司440系列,通过USS4协议可由触摸屏通过PLC设置其内部的部分参数,根据PLC发送过来的数据(模拟量)值调节水泵或风机的转速,并将其内部运行参数反馈到PLC。
(4)压力、温度等传感器:将被控制系统(水系统或风系统)的实际参数值转变成电信号上传至PLC。
(5)电气元件:给PLC、触摸屏、变频器及传感器等供电,完成各种操作及驱动等。
4、触摸屏画面设计
触摸屏画面由ProTool等专用软件进行设计,然后先通过编程电脑调试,合格后再下载到触摸屏。
触摸屏画面总数应在其存储空间允许的范围内,各画面之间尽量做到可相互及强制切换。
(1)主画面的设计
一般的,可用欢迎画面或被控系统的主系统画面作为主画面,该画面可进入到各分画面。
各分画面均能一步返回主画面。
若是将被控主系统画面作为主画面,则应在画面中显示被控系统的一些住要参数,以便在此画面上对整个被控系统有大致的了结。
(2)控制画面的设计
该种画面主要用来控制被控设备的启停及显示变频器内部的参数,也可将变频器参数的设定做在其中。
该种画面的数量在触摸屏画面中占的最多,其具体画面数量由实际被控设备决定。
(3)参数设置页面的设计
该画面主要是对变频器的内部参数进行设定,同时还应显示参数设定完成的情况,实际制做时还应考虑加密的问题。
(4)实时趋势页面的设计
该画面住要是以曲线记录的形式来显示被控值、变频器的主要工作参数(如输出频率)等的实时状态。
(5)信息记录页面的设计
该画面主要是记录可能出现的设备损坏、过载、数值超范围和系统急停等故障。
另外该画面还可记录各设备启停操作,作为凭证。
(6)节能画面的设计
该画面主要是记录和显示变频器的累积用电数及实时节电状态,以便向用户展示变频节能的好处,也可用来与其它的节电测量作比较。
5、PLC程序设计
PLC程序由S7-200专用编程软件进行设计,然后通过编程电脑下载到PLC进行联机调试,合格后即可使用。
PLC在编程前应先对各功能程序段的地址进行规划,以免重复使用同一地址,造成误动。
(1)逻辑功能的设计
这部分程序主要是完成各变频器、水泵(或风机)的启动停止、联动、联锁及自动投切等等功能,一般在离线状态下就能完成软件逻辑功能的测试。
(2)PID功能的设计
通过S7-200中的PID向导可完成PID调节程序,具体应用时需根据实际被控设备及采样设备决定其配置。
(3)采样程序的设计
采样元件使用标准配置时,应注意采样A/D转换后的具体数据是否与PID及显示等程序配套,实际制做时还应考虑采样是多路且相关联的情况。
(4)PLC与变频器通信程序的设计
SIEMENS S7-200PLC与SIEMENS 430等变频器的通信一般使用USS4协议程序来完成,该程序的主要目的是监控变频器的实时运行状态。
(5)其它辅助程序的设计
PLC程序在实际编程过程中,需考虑对一些程序进行修补,尽量减少程序漏洞,反复推敲,不断的总结完善。
结束语
在闭环控制的变频节能系统中采用触摸屏可以使用户简单直观监控整个中央空调变频节能系统及与其相关联的设备和系统,提高了整个被控系统以及企业的自动化程度和硬件档次。
随着微电脑技术的不断发展,触摸屏本身的成本也在不断的降低,再与PLC在系统中使用,实现了整个被控系统自动化程度的质的飞跃,这必将使触摸屏与PLC被更多的应用在未来的各种生产系统中,并成为自动化控制发展的一个亮点。
