初中化学图像题专题

（化学）初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．X、Y、Z三种不含结晶水的固体物质的溶解度曲线如图,下列说法不正确（）A．Y中含有少量X，用海水晒盐的原理提纯YB．3t℃时，X、Y的饱和溶液降温到2t℃，析出晶体较多的是XC．t2℃时，X与Y的溶解度相等D．1t℃时，三种物质饱和溶液升温到2t℃，溶液中溶质质量分数的大小是Y>X>Z【答案】B【解析】【详解】A、Y物质的溶解度受温度变化影响较小，所以Y中含有少量X，用海水晒盐的原理提纯Y，故正确；B、t3℃时，X、Y的饱和溶液降温到t2℃，饱和溶液的质量不能确定，析出晶体的质量不能确定，故错误；C．t2℃时，X与Y的溶解度相等，故正确；D．t1℃时，Y物质的溶解度最大，X、Z物质的溶解度相等，升高温度，X、Y物质的溶解度增大，Z物质的溶解度减小，应该按照t2℃时的溶解度计算，所以三种物质的饱和溶液升温到t2℃，溶液中溶质质量分数的大小是Y＞X＞Z，故正确。

故选：B。

【点睛】根据固体的溶解度曲线可以：①查出某物质在一定温度下的溶解度，从而确定物质的溶解性，②比较不同物质在同一温度下的溶解度大小，从而判断饱和溶液中溶质的质量分数的大小，③判断物质的溶解度随温度变化的变化情况，从而判断通过降温结晶还是蒸发结晶的方法达到提纯物质的目的。

2．下列图像正确反映实验变化关系的是（）A．图1：用等体积5%过氧化氢溶液制O2，其中a未使用催化剂，b使用了催化剂B．图2：向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液C．图3：向氢氧化钠溶液中滴加足量的水D．图4：将等质量的不同金属分别放到足量的相同稀盐酸中【答案】B【解析】【详解】A、催化剂能加快过氧化氢分解的速率，可以缩短反应时间，即a的反应时间应长一点，b 的反应时间短，选项错误；B、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与硫酸发生中和反应，然后才与硫酸铜反应生成沉淀氢氧化铜，直至硫酸铜完全反应沉淀的质量不再增加，选项正确；C、向氢氧化钠溶液中滴加足量的水，溶液的碱性减小，但溶液始终呈碱性，即溶液的pH 逐渐接近7，但始终大于7，选项错误；D、等质量的镁、铝、铁与足量酸反应后生成的氢气的质量由大到小的关系为铝>镁>铁，选项错误，故选B。

（化学）初中化学化学图像题汇编试题(有答案和解析)及解析一、中考化学图像题汇编1．下列图象分别与选项中的操作相对应,其中合理的是A．某温度下,向一定量不饱和硝酸钾溶液中加入硝酸钾B．足量的镁粉和铁粉分别与等质量等浓度的稀盐酸反应C．加热一定量高锰酸钾固体制取氧气D．向一定量稀硫酸中滴入水【来源】2019年5月河南省开封市中考二模化学试题【答案】B【解析】【详解】A、某温度下，向一定量不饱和硝酸钾溶液中不断加入硝酸钾晶体，溶质质量分数不是从0开始。

A错误；B、足量的镁粉、铁粉分别与等质量、等质量分数的稀盐酸反应，产生氢气的质量相等。

镁的活动性比铁强，镁反应速率快，则镁的曲线更陡峭。

B正确；C、高锰酸钾在加热的条件下分解为锰酸钾、二氧化锰和氧气，完全反应后所得固体为锰酸钾和二氧化锰的混合物，固体质量不为零。

C错误；D、向稀硫酸中加入水时，溶液的酸性减弱，pH变大，但是溶液始终呈酸性，pH不会大于7。

D错误。

故选B。

2．下列图像与对应选项关系不合理的是A．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。

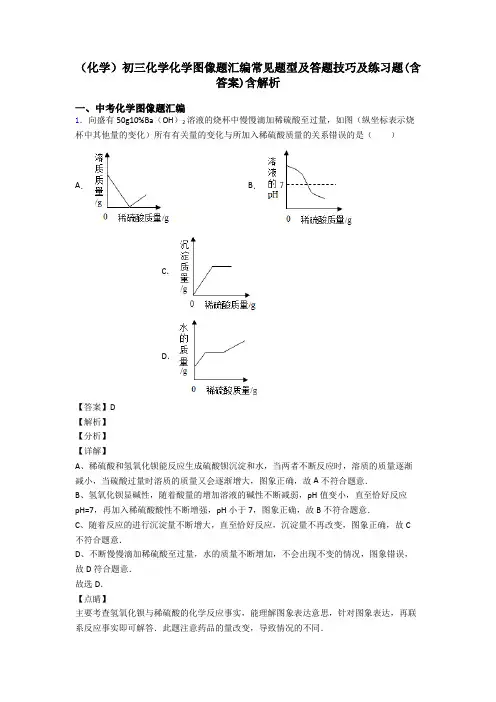

（化学）初三化学化学图像题汇编常见题型及答题技巧及练习题(含答案)含解析一、中考化学图像题汇编1．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．2．常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，则下列选项于图像不相符的是（）选项甲物质乙物质Y轴的意义A稀盐酸和硫酸钠氢氧化钡生成沉淀的质量B水硝酸钾溶质的质量分数C二氧化锰过氧化氢溶液氧气的质量D铝稀硫酸溶液中铝元素的质量A．A B．B C．C D．D【答案】C【解析】【分析】常温下，向烧杯内的甲物质加入乙物质至过量，若x轴表示加入乙物质的质量，曲线从0点出发，逐渐增大，增大到一定程度时不再增大。

【详解】A、向稀盐酸和硫酸钠混合液加氢氧化钡溶液，硫酸钠与氢氧化钡反应生成硫酸钡沉淀，且该沉淀不溶于盐酸，所以反应开始时就有沉淀产生，当硫酸钠反应完时，沉淀的量不再增加，与曲线相符，不符合题意；B、往水中溶解硝酸钾，溶质质量分数从0不断增大，当溶液达到饱和时，溶质质量分数不再增大，与曲线相符，不符合题意；C、向二氧化锰中滴加过氧化氢溶液，反应开始时就产生氧气，且氧气不断增加，因为二氧化锰在该反应中作催化剂，反应中质量和化学性质不变，因此，过氧化氢不断滴加，氧气就不断增大，氧气没有最大量，与曲线不相符，符合题意；D、向铝中滴加稀硫酸，铝与硫酸反应生成硫酸铝，溶液中的铝元素的质量不断增加，当铝完全反应后，溶液中铝元素的质量不再增加，与曲线相符，不符合题意。

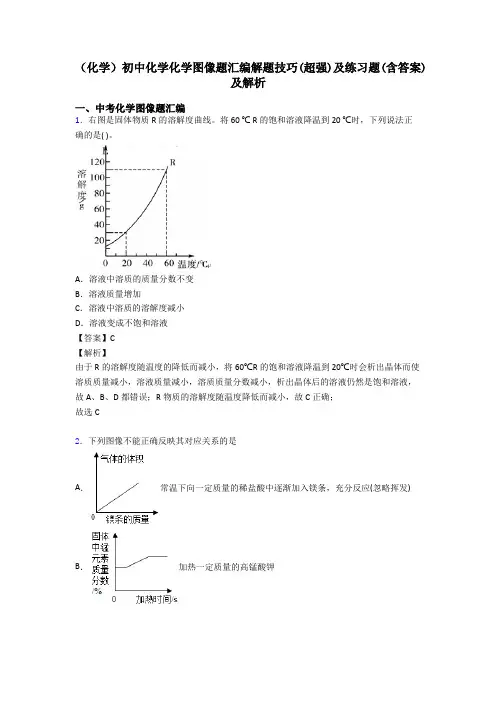

（化学）初中化学化学图像题汇编解题技巧(超强)及练习题(含答案)及解析一、中考化学图像题汇编1．右图是固体物质R的溶解度曲线。

将60 ℃ R的饱和溶液降温到20 ℃时，下列说法正确的是( )。

A．溶液中溶质的质量分数不变B．溶液质量增加C．溶液中溶质的溶解度减小D．溶液变成不饱和溶液【答案】C【解析】由于R的溶解度随温度的降低而减小，将60℃R的饱和溶液降温到20℃时会析出晶体而使溶质质量减小，溶液质量减小，溶质质量分数减小，析出晶体后的溶液仍然是饱和溶液，故A、B、D都错误；R物质的溶解度随温度降低而减小，故C正确；故选C2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C ．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D ．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A 【解析】 【详解】A 、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B 、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C 、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
