初三化学图像题 pH的变化图像试题(有答案和解析)及解析

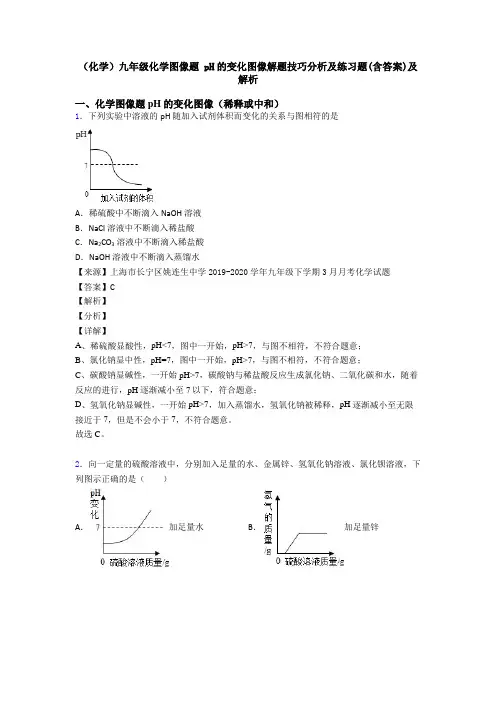

（化学）九年级化学图像题 pH的变化图像解题技巧分析及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列实验中溶液的pH 随加入试剂体积而变化的关系与图相符的是A．稀硫酸中不断滴入NaOH 溶液B．NaCl 溶液中不断滴入稀盐酸C．Na2CO3溶液中不断滴入稀盐酸D．NaOH 溶液中不断滴入蒸馏水【来源】上海市长宁区姚连生中学2019-2020学年九年级下学期3月月考化学试题【答案】C【解析】【分析】【详解】A、稀硫酸显酸性，pH<7，图中一开始，pH>7，与图不相符，不符合题意；B、氯化钠显中性，pH=7，图中一开始，pH>7，与图不相符，不符合题意；C、碳酸钠显碱性，一开始pH>7，碳酸钠与稀盐酸反应生成氯化钠、二氧化碳和水，随着反应的进行，pH逐渐减小至7以下，符合题意；D、氢氧化钠显碱性，一开始pH>7，加入蒸馏水，氢氧化钠被稀释，pH逐渐减小至无限接近于7，但是不会小于7，不符合题意。

故选C。

2．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。

故选D。

3．下表中，有关量的变化图象与其对应叙述相符的是A．某同学误将少量KMnO4当成MnO2加入KClO3中进行加热制取氧气，部分物质质量随时间变化如图所示，则t1时刻，KMnO4开始分解B．在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，充分反应，硝酸根质量分数随加入铁粉质量变化如图所示C．密闭容器中发生化学反应，X、Y、Z的质量随着反应时间的变化如图所示，则该反应的化学方程式一定为3X+Y=4ZD ．稀硫酸和氢氧化钠溶液反应的pH 的变化图象如图所示，图中c 点时，可以加BaCl 2溶液来检验硫酸是否被反应完【来源】2019年内蒙古包头市中考压轴预测卷理综化学试题【答案】A【解析】【详解】A 、误将少量KMnO 4当成MnO 2加入KClO 3中进行加热，高锰酸钾在加热的条件下分解成锰酸钾、二氧化锰和氧气，然后氯酸钾在二氧化锰的催化下分解为氯化钾和氧气，故b 为高锰酸钾，在t 1时刻，高锰酸钾开始分解，t 2时刻，氯酸钾开始分解，故a 为氯酸钾，c 为氧气，符合题意；B 、在一定量硝酸银和硝酸铜的混合溶液中加入铁粉，铁粉先和硝酸银反应，332=Fe Fe+2AgNO NO ()+2Ag ，56份铁生成216份银，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根的质量分数逐渐增大，待硝酸银完全反应后，铁和硝酸铜反应3232=Fe+Cu(NO )Fe(NO )+Cu ，56份铁生成64份铜，固体质量增加，溶液质量减小，硝酸根的质量不变，故硝酸根质量分数逐渐增大，待硝酸铜完全反应后，硝酸根溶质质量分数不变，不符合题意；C 、由图可知，X 、Y 质量不断减小，则X 、Y 为反应物，Z 的质量逐渐增加，则Z 为生成物，t 1时，该反应恰好完全反应，X 减小量为9，Y 减小量为3，则Z 的增加量为12，X ∶Y ∶Z=3∶1∶4，但是由于不知道X 、Y 、Z 的相对分子质量，无法确定该反应的化学方程式，不符合题意。

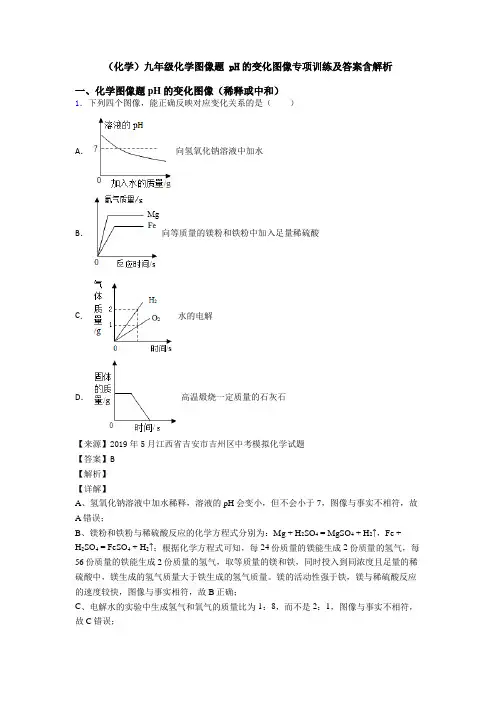

（化学）九年级化学图像题 pH的变化图像专项训练及答案含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列四个图像，能正确反映对应变化关系的是（）A．向氢氧化钠溶液中加水B．向等质量的镁粉和铁粉中加入足量稀硫酸C．水的电解D．高温煅烧一定质量的石灰石【来源】2019年5月江西省吉安市吉州区中考模拟化学试题【答案】B【解析】【详解】A、氢氧化钠溶液中加水稀释，溶液的pH会变小，但不会小于7，图像与事实不相符，故A错误；B、镁粉和铁粉与稀硫酸反应的化学方程式分别为：Mg + H2SO4 = MgSO4 + H2↑，Fe +H2SO4 = FeSO4 + H2↑；根据化学方程式可知，每24份质量的镁能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气，取等质量的镁和铁，同时投入到同浓度且足量的稀硫酸中，镁生成的氢气质量大于铁生成的氢气质量。

镁的活动性强于铁，镁与稀硫酸反应的速度较快，图像与事实相符，故B正确；C、电解水的实验中生成氢气和氧气的质量比为1：8，而不是2：1，图像与事实不相符，故C错误；D、高温煅烧的一定量石灰石，后生成氧化钙质量，质量先减小，等到石灰石反应完后生成的氧化钙为一定值，而不是0，图像与事实不相符，故D错误。

故选B。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．向盛有50g10%Ba（OH）2溶液的烧杯中慢慢滴加稀硫酸至过量，如图（纵坐标表示烧杯中其他量的变化）所有有关量的变化与所加入稀硫酸质量的关系错误的是（）A．B．C．D．【来源】2013年初中毕业升学考试（山东枣庄卷)化学（带解析)【答案】D【解析】【分析】【详解】A、稀硫酸和氢氧化钡能反应生成硫酸钡沉淀和水，当两者不断反应时，溶质的质量逐渐减小，当硫酸过量时溶质的质量又会逐渐增大，图象正确，故A不符合题意．B、氢氧化钡显碱性，随着酸量的增加溶液的碱性不断减弱，pH值变小，直至恰好反应pH=7，再加入稀硫酸酸性不断增强，pH小于7，图象正确，故B不符合题意．C、随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象正确，故C 不符合题意．D、不断慢慢滴加稀硫酸至过量，水的质量不断增加，不会出现不变的情况，图象错误，故D符合题意．故选D．【点睛】主要考查氢氧化钡与稀硫酸的化学反应事实，能理解图象表达意思，针对图象表达，再联系反应事实即可解答．此题注意药品的量改变，导致情况的不同．3．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

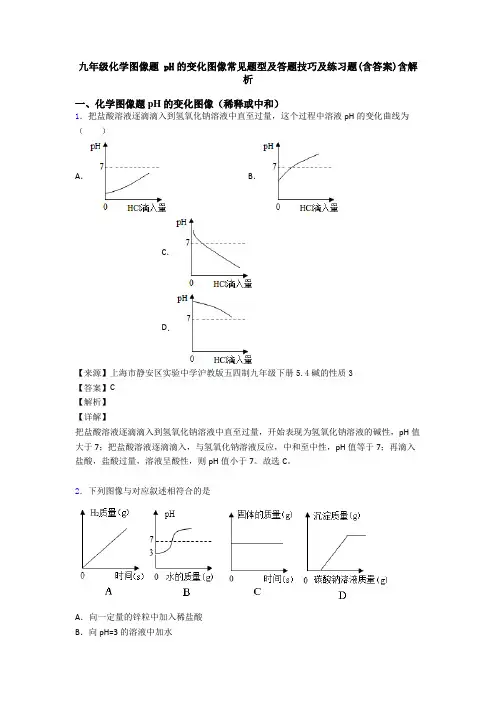

九年级化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为（）A．B．C．D．【来源】上海市静安区实验中学沪教版五四制九年级下册5.4碱的性质3【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。

故选C。

2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

故选D。

3．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D4．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。

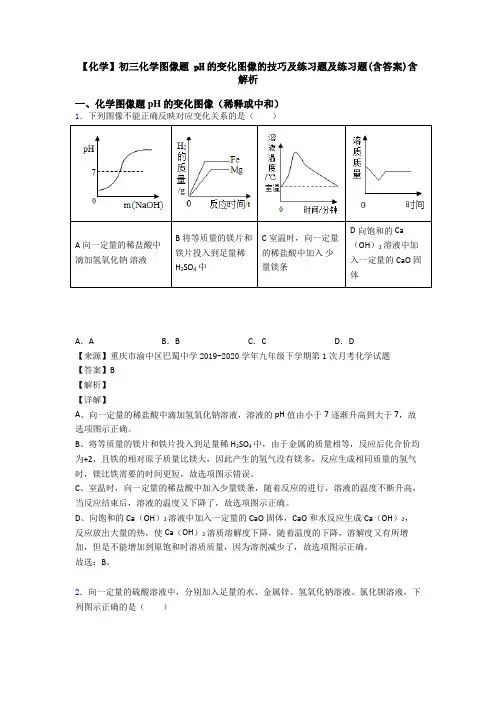

【化学】初三化学图像题 pH的变化图像的技巧及练习题及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。

B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。

C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。

D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。

故选：B。

2．向一定量的硫酸溶液中，分别加入足量的水、金属锌、氢氧化钠溶液、氯化钡溶液，下列图示正确的是（）A．加足量水B．加足量锌C．加足量氢氧化钠溶液D．加足量氯化钡溶液【来源】2013届四川省达州市中考模拟化学试卷（带解析)【答案】D【解析】【详解】A、对酸用水进行稀释，不可能稀释成碱，所以pH值不会超过7，故A错误，B、活泼金属和酸接触就会放出氢气，所以起点应该从零开始，故B错误，C、硫酸的溶质质量是不变的，不能从零开始，故C错误，D、氯化钡和硫酸接触就会生成沉淀，当硫酸反应完后，沉淀量就不变了，刚开始逐渐增加，后面就成水平线了，故D正确。

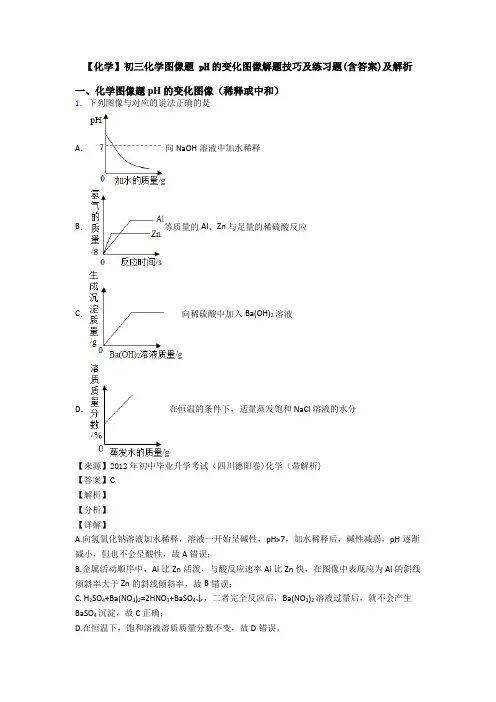

【化学】初三化学图像题 pH的变化图像解题技巧及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C。

2．下列图象能正确反映其对应变化关系的是（）A．用等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液C．一定质量的高锰酸钾受热分解制取氧气D．向一定质量分数的稀盐酸中不断加水稀释【来源】专题08图像题（讲练)决胜2020年中考化学压轴题全揭秘（全国通用)【答案】D【解析】【分析】【详解】A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。

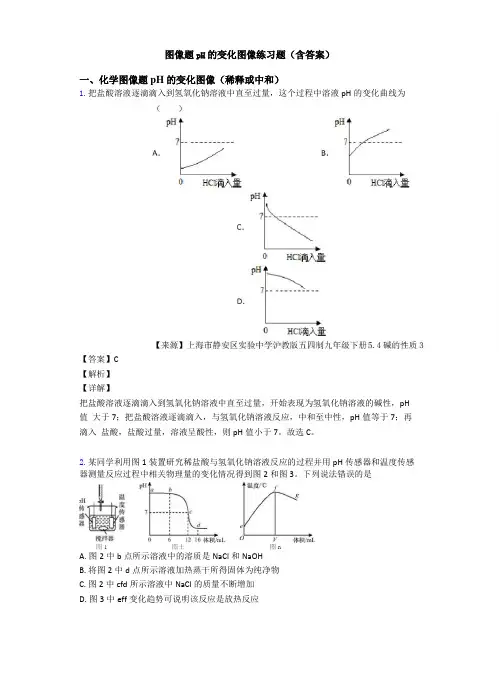

图像题pH的变化图像练习题（含答案）一、化学图像题pH的变化图像（稀释或中和）1.把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，这个过程中溶液pH的变化曲线为【答案】C【解析】【详解】把盐酸溶液逐滴滴入到氢氧化钠溶液中直至过量，开始表现为氢氧化钠溶液的碱性，pH 值大于7；把盐酸溶液逐滴滴入，与氢氧化钠溶液反应，中和至中性，pH值等于7；再滴入盐酸，盐酸过量，溶液呈酸性，则pH值小于7。

故选C。

2.某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况得到图2和图3。

下列说法错误的是图1 图士图nA.图2中b点所示溶液中的溶质是NaCl和NaOHB.将图2中d点所示溶液加热蒸干所得固体为纯净物C.图2中cfd所示溶液中NaCl的质量不断增加D.图3中eff变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练一一酸和碱【答案】C【解析】【详解】A 、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和 水，b 点pH 大于7,说明氢氧化钠有剩余，故b 点所示溶液中的溶质是NaCl 和NaOH ，故 A 正确；B 、图2中d 点pH 小于7,盐酸过量，溶液中溶质为氯化钠和HCl ，加热蒸干过程中HCl 挥 发掉，所得固体只有氯化钠，为纯净物，故B 正确；C 、图2中c 点pH=7,盐酸与氢氧化钠恰好完全反应，cfd 过程是盐酸过量，溶液中NaCl 的质量不变，故C 错误；D 、图3中eff 变化趋势可说明该反应是放热反应，故D 正确。

故选C 。

【点睛】根据图2判断出反应滴加顺序，盐酸与氢氧化钠反应生成氯化钠和水，再根据pH 的变化 判断反应过程，中和反应放热。

沉淀质量喝 生成向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A 、向碱溶液中加水，pH 减小，但是不能小于7,该选项对应关系不正确；B 、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫 酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正 确；C 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁 活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关 系不正确；D 、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液 质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。

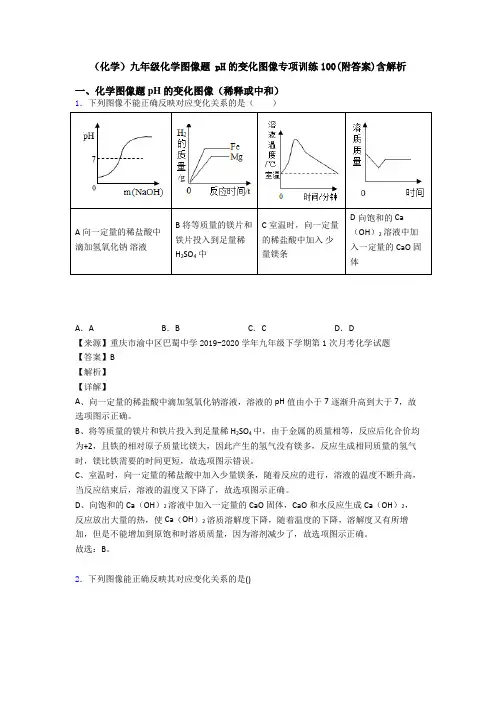

（化学）九年级化学图像题 pH的变化图像专项训练100(附答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。

B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。

C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。

D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。

故选：B。

2．下列图像能正确反映其对应变化关系的是()①常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液②一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体③向一定量的锌粉中加入足量的CuSO 4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a 使用催化剂，b 未使用催化剂 A ．①②③B ．①②④C ．①③④D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》【答案】C【解析】【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。

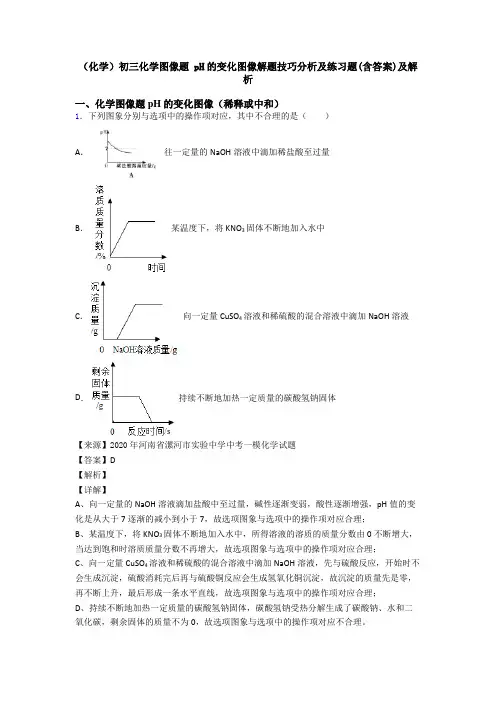

（化学）初三化学图像题 pH的变化图像解题技巧分析及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

（化学）中考化学图像题 pH的变化图像专题训练答案及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象正确的是A．甲：向酸溶液中不断加水稀释B．乙：向碱溶液中不断加水稀释C．丙：向稀盐酸中不断加NaOH溶液D．丁：向KOH溶液中不断滴加稀硫酸【来源】人教版2020年九年级上学期第十单元第58课时课题2 酸和碱的中和反应（2)同步练【答案】B【解析】【分析】根据酸、碱溶液的稀释过程中pH的变化以及酸中加碱或碱中加酸的pH值的变化进行分析即可。

【详解】A、酸溶液显酸性pH＜7，向酸中加入水，酸性减弱，溶液的pH增大，但是不会大于7，故错误，不符合题意。

B、碱溶液显碱性pH＞7，向碱中加入水，碱性减弱，溶液的pH减小，但是不会小于7，故正确，符合题意。

C、原溶液是稀盐酸，pH<7，当加入氢氧化钠与其反应，pH逐渐增大到等于7；当稀盐酸全部反应后，随着氢氧化钠增多，pH>7，故错误，不符合题意。

D、原溶液是氢氧化钾，pH＞7，当加入稀硫酸与其反应，pH逐渐减小到等于7；当稀硫酸全部反应后，随着稀硫酸增多，pH＜7，故错误，不符合题意。

故选：B。

2．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D3．酸碱中和反应是一类非常重要的反应。

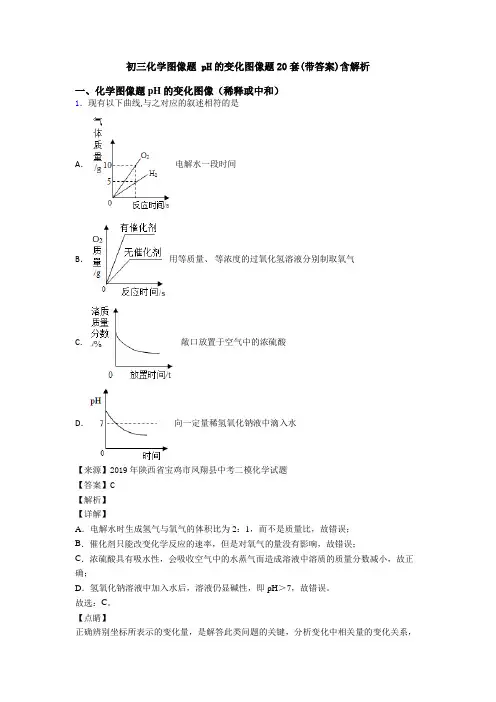

初三化学图像题 pH的变化图像题20套(带答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．现有以下曲线,与之对应的叙述相符的是A．电解水一段时间B．用等质量、等浓度的过氧化氢溶液分别制取氧气C．敞口放置于空气中的浓硫酸D．向一定量稀氢氧化钠液中滴入水【来源】2019年陕西省宝鸡市凤翔县中考二模化学试题【答案】C【解析】【详解】A．电解水时生成氢气与氧气的体积比为2：1，而不是质量比，故错误；B．催化剂只能改变化学反应的速率，但是对氧气的量没有影响，故错误；C．浓硫酸具有吸水性，会吸收空气中的水蒸气而造成溶液中溶质的质量分数减小，故正确；D．氢氧化钠溶液中加入水后，溶液仍显碱性，即pH＞7，故错误。

故选：C。

【点睛】正确辨别坐标所表示的变化量，是解答此类问题的关键，分析变化中相关量的变化关系，是解答问题的基础。

2．酸碱中和反应是一类非常重要的反应。

向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸。

下列能正确反映对应变化关系的图像是A．B．C． D．【来源】【万唯】江西省2019年中等学校招生考试成果检测化学试题（一)《逆袭卷》【答案】D【解析】【详解】A、向装有一定量氢氧化钠溶液的烧杯中逐滴滴加稀硫酸，反应开始时溶液pH>7，故A错误；B、发生的反应为2NaOH + H2SO4 = Na2SO4 +2H2O，SO42-随着稀硫酸的加入而不断增加，故B错误；C、反应没有气体和沉淀生成，烧杯内溶液的总质量随着稀硫酸的加入而不断增加，故C错误；D、随着稀硫酸的加入，生成物硫酸钠的质量分数逐渐增大，当反应结束后，由于稀硫酸的加入使得溶液总质量继续增大，而硫酸钠的质量不变，因此导致溶液中Na2SO4的质量分数逐渐减小，D正确。

故选D。

【点睛】解答时要全面理解曲线中的“起点、拐点和终点”涵义，如A项中忽略反应前是氢氧化钠溶液，溶液的pH>7而出错。

3．下列四个图像分别对应四种操作过程，其中图像能正确表示对应操作的是A．向碱溶液中加水B．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量C．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应D．将一定质量的硝酸钾不饱和溶液恒温蒸发水分，直至有少量晶体析出【来源】2019年内蒙古包头市中考一模调研理综化学试题【答案】B【解析】【分析】【详解】A、向碱溶液中加水，pH减小，但是不能小于7，该选项对应关系不正确；B、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液直至过量，氢氧化钠先和稀硫酸反应生成硫酸钠和水，后和硫酸铜反应生成硫酸钠和氢氧化铜沉淀，该选项对应关系正确；C、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸充分反应，锌比铁活泼，反应速率快，反应需要时间短，最终铁和稀硫酸反应生成的氢气多，该选项对应关系不正确；D、将一定质量的硝酸钾不饱和溶液恒温蒸发水分，饱和前的过程中溶质质量不变，溶液质量减小，溶质质量分数增大，饱和后溶质质量分数不再变化，该选项对应关系不正确。

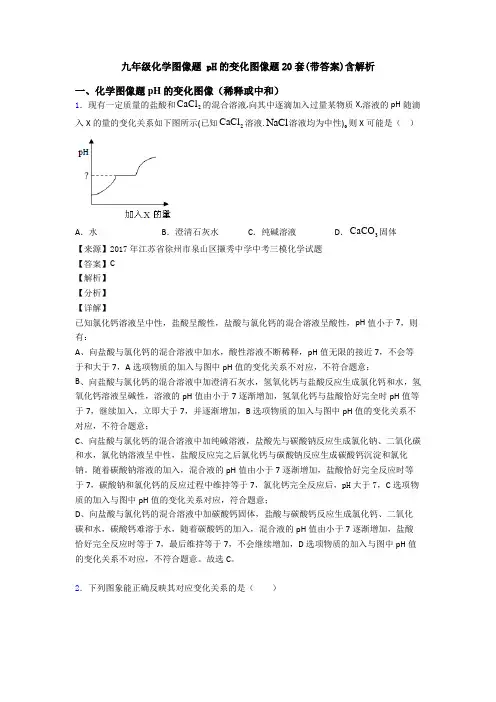

九年级化学图像题 pH的变化图像题20套(带答案)含解析一、化学图像题 pH的变化图像（稀释或中和）CaCl的混合溶液,向其中逐滴加入过量某物质X,溶液的pH随滴1．现有一定质量的盐酸和2CaCl溶液.NaCl溶液均为中性)｡则X可能是（）入X的量的变化关系如下图所示(已知2CaCO固体A．水B．澄清石灰水C．纯碱溶液D．3【来源】2017年江苏省徐州市泉山区撷秀中学中考三模化学试题【答案】C【解析】【分析】【详解】已知氯化钙溶液呈中性，盐酸呈酸性，盐酸与氯化钙的混合溶液呈酸性，pH值小于7，则有：A、向盐酸与氯化钙的混合溶液中加水，酸性溶液不断稀释，pH值无限的接近7，不会等于和大于7，A选项物质的加入与图中pH值的变化关系不对应，不符合题意；B、向盐酸与氯化钙的混合溶液中加澄清石灰水，氢氧化钙与盐酸反应生成氯化钙和水，氢氧化钙溶液呈碱性，溶液的pH值由小于7逐渐增加，氢氧化钙与盐酸恰好完全时pH值等于7，继续加入，立即大于7，并逐渐增加，B选项物质的加入与图中pH值的变化关系不对应，不符合题意；C、向盐酸与氯化钙的混合溶液中加纯碱溶液，盐酸先与碳酸钠反应生成氯化钠、二氧化碳和水，氯化钠溶液呈中性，盐酸反应完之后氯化钙与碳酸钠反应生成碳酸钙沉淀和氯化钠。

随着碳酸钠溶液的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，碳酸钠和氯化钙的反应过程中维持等于7，氯化钙完全反应后，pH大于7，C选项物质的加入与图中pH值的变化关系对应，符合题意；D、向盐酸与氯化钙的混合溶液中加碳酸钙固体，盐酸与碳酸钙反应生成氯化钙、二氧化碳和水，碳酸钙难溶于水，随着碳酸钙的加入，混合液的pH值由小于7逐渐增加，盐酸恰好完全反应时等于7，最后维持等于7，不会继续增加，D选项物质的加入与图中pH值的变化关系不对应，不符合题意。

故选C。

2．下列图象能正确反映其对应变化关系的是（）A．用等质量、等质量分数的过氧化氢溶液制取氧气B．向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液C．一定质量的高锰酸钾受热分解制取氧气D．向一定质量分数的稀盐酸中不断加水稀释【来源】专题08图像题（讲练)决胜2020年中考化学压轴题全揭秘（全国通用)【答案】D【解析】【分析】【详解】A、用等质量、等质量分数的过氧化氢溶液制取氧气，催化剂只能影响反应速率，不影响产生氧气的质量，不符合题意；B、向一定质量的氯化铁溶液中滴加过量的氢氧化钠溶液，生成氢氧化铁沉淀和氯化钠，随着反应的进行，沉淀质量不断增加，至完全反应，沉淀质量不再发生改变，不符合题意；C、高锰酸钾在加热条件下生成锰酸钾、二氧化锰和氧气，反应后氧气逸出，剩余固体的质量减少，钾元素的质量不变，钾元素的质量分数逐渐增大，至完全反应，不再发生改变，不符合题意；D、稀盐酸中不断加水稀释，溶液pH值逐渐增大至无限接近于7，不会大于7，符合题意。

【化学】初三化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象分别与选项中的操作项对应，其中不合理的是（）A．往一定量的NaOH溶液中滴加稀盐酸至过量B．某温度下，将KNO3固体不断地加入水中C．向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液D．持续不断地加热一定质量的碳酸氢钠固体【来源】2020年河南省漯河市实验中学中考一模化学试题【答案】D【解析】【详解】A、向一定量的NaOH溶液滴加盐酸中至过量，碱性逐渐变弱，酸性逐渐增强，pH值的变化是从大于7逐渐的减小到小于7，故选项图象与选项中的操作项对应合理；B、某温度下，将KNO3固体不断地加入水中，所得溶液的溶质的质量分数由0不断增大，当达到饱和时溶质质量分数不再增大，故选项图象与选项中的操作项对应合理；C、向一定量CuSO4溶液和稀硫酸的混合溶液中滴加NaOH溶液，先与硫酸反应，开始时不会生成沉淀，硫酸消耗完后再与硫酸铜反应会生成氢氧化铜沉淀，故沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项图象与选项中的操作项对应合理；D、持续不断地加热一定质量的碳酸氢钠固体，碳酸氢钠受热分解生成了碳酸钠、水和二氧化碳，剩余固体的质量不为0，故选项图象与选项中的操作项对应不合理。

故选D。

2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

初中化学图像题 pH的变化图像常见题型及答题技巧及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．25°C时，向25.0mL质量分数为30%的盐酸中滴加氢氧化钠溶液，溶液的pH与所加氢氧化钠溶液的体积如图所示。

下列说法正确的是A．a点所示的溶液中含有的溶质是NaOH和NaClB．b点所示的溶液能使紫色石蕊溶液变红C．所用氢氧化钠溶液的质量分数一定为30%D．a、b、c所示的溶液中都含有Na+、Cl-【来源】2019年山东省潍坊市安丘市中考二模化学试题【答案】D【解析】【详解】A、向盐酸中滴加氢氧化钠溶液，氢氧化钠与盐酸反应生成氯化钠和水，a点时，pH<7，说明盐酸未完全反应，故a点所示的溶液中含有的溶质是：NaCl、HCl，不符合题意；B、b点所示的溶液，pH=7，溶液显中性，不能使紫色石蕊试液变色，不符合题意；C、当滴加氢氧化钠溶液的体积为25mL时，pH=7，但是氢氧化钠和稀盐酸的密度不一定相同，所用氢氧化钠溶液的质量分数不一定为30%，不符合题意；D、氢氧化钠与稀盐酸反应生成氯化钠和水，a、b、c所示的溶液中溶质都有氯化钠，故都含有Na+、Cl-，符合题意。

故选D。

2．下列图像能正确反映其对应变化关系的是()①常温下向HCl和MgCl2的混合溶液中滴加NaOH溶液②一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体③向一定量的锌粉中加入足量的CuSO 4溶液④用等质量、等质量分数的过氧化氢溶液制氧气，a 使用催化剂，b 未使用催化剂 A ．①②③B ．①②④C ．①③④D ．①②③④【来源】【万唯】2019年云南省初中学业水平考试化学试题成果检测卷（一)《逆袭卷》【答案】C【解析】【详解】常温下向HCl 和MgCl 2的混合溶液中滴加NaOH 溶液，开始时溶液的pH<7，NaOH 先与HCl 反应，pH 逐渐增大，当HCl 完全反应后(pH=7)，氢氧化钠再与MgCl 2反应生成氢氧化镁沉淀和氯化钠，该反应过程中溶液的pH 不变，当MgCl 2反应完全后，继续滴加NaOH ，溶液pH 增大，接近氢氧化钠溶液的pH ，①正确；一定温度下，向接近饱和的KNO 3溶液中加入KNO 3固体，溶液的溶质质量分数不从零开始，②错误；向一定量的锌粉中加入足量的CuSO 4 溶液，发生的反应为44=Zn + CuSO ZnSO + Cu ，每65份质量的Zn 可置换出64份质量的Cu ，固体的质量逐渐减小，当Zn 反应完全后固体质量不再变化，③正确；催化剂在化学反应中可以加快反应速率，但不会改变生成物的质量，④正确； ①③④正确，故选C 。

（化学）初三化学图像题 pH的变化图像解题技巧(超强)及练习题(含答案)及解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像与对应的说法正确的是A．向NaOH溶液中加水稀释B．等质量的Al、Zn与足量的稀硫酸反应C．向稀硫酸中加入Ba(OH)2溶液D．在恒温的条件下，适量蒸发饱和NaCl溶液的水分【来源】2012年初中毕业升学考试（四川德阳卷)化学（带解析)【答案】C【解析】【分析】【详解】A.向氢氧化钠溶液加水稀释，溶液一开始呈碱性，pH>7，加水稀释后，碱性减弱，pH逐渐减小，但也不会呈酸性，故A错误；B.金属活动顺序中，Al比Zn活泼，与酸反应速率Al比Zn快，在图像中表现应为Al的斜线倾斜率大于Zn的斜线倾斜率，故B错误；C. H2SO4+Ba(NO3)2=2HNO3+BaSO4↓，二者完全反应后，Ba(NO3)2溶液过量后，就不会产生BaSO4沉淀，故C正确；D.在恒温下，饱和溶液溶质质量分数不变，故D错误。

故选：C。

2．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

故选D。

3．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【解析】【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。

【化学】九年级化学图像题 pH的变化图像试题(有答案和解析)及解析一、化学图像题 pH的变化图像（稀释或中和）1．烧杯中盛有 x 溶液，逐滴加入（或通入）y 物质，烧杯内液体的 pH 变化如下图所示。

则符合该变化的一组物质是x yA NaOH 溶液稀 HCl（过量）B稀 H2SO4Mg（适量）C Ca(OH)2CO2（适量）D稀 HCl NaOH 溶液（过量）A．A B．B C．C D．D【来源】吉林省长春市农安县第三中学2019-2020学年九年级下学期三月份网络质量监测化学试题【答案】C【解析】【分析】【详解】A、向氢氧化钠溶液中添加稀盐酸至过量。

氢氧化钠溶液显碱性，pH大于7，随着稀盐酸的加入，溶液中的氢氧化钠被消耗，溶液的碱性减弱，pH逐渐减小。

当盐酸和氢氧化钠恰好完全反应后，继续滴加稀盐酸，则稀盐酸过量，此时溶液显酸性，pH小于7。

A错误；B、稀硫酸溶液显酸性，pH小于7，与图像不符。

B错误；C、氢氧化钙溶液显碱性，溶液的pH大于7。

氢氧化钙和二氧化碳反应生成碳酸钙沉淀和水，溶液的碱性逐渐减弱，则溶液的pH逐渐减小。

且生成的水呈中性，pH等于7。

C正确；D、稀盐酸溶液显酸性，pH小于7，与图像不符。

D错误。

故选C。

2．某同学利用图1装置研究稀盐酸与氢氧化钠溶液反应的过程,并用pH传感器和温度传感器测量反应过程中相关物理量的变化情况,得到图2和图3。

下列说法错误的是A．图2中b点所示溶液中的溶质是NaCl和NaOHB．将图2中d点所示溶液加热蒸干所得固体为纯净物C．图2中c→d所示溶液中NaCl的质量不断增加D．图3中e→f变化趋势可说明该反应是放热反应【来源】备战2020中考化学章节强化训练——酸和碱【答案】C【解析】【详解】A、由图2知该反应是将盐酸滴入氢氧化钠溶液中；盐酸与氢氧化钠反应生成氯化钠和水，b点pH大于7，说明氢氧化钠有剩余，故b点所示溶液中的溶质是NaCl和NaOH，故A正确；B、图2中d点pH小于7，盐酸过量，溶液中溶质为氯化钠和HCl，加热蒸干过程中HCl挥发掉，所得固体只有氯化钠，为纯净物，故B正确；C、图2中c点pH=7，盐酸与氢氧化钠恰好完全反应，c→d过程是盐酸过量，溶液中NaCl 的质量不变，故C错误；D、图3中e→f变化趋势可说明该反应是放热反应，故D正确。

（化学）九年级化学图像题 pH的变化图像解题技巧分析及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图象分别与选项中的操作相对应，其中合理的是（）A．向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液B．20°C，把少量CaO放入饱和石灰水中C．向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸D．向稀盐酸中加入氢氧化钠溶液【来源】2019年河南省郑州市郑州外国语中学中考三模化学试题【答案】C【解析】【分析】【详解】A、向一定量的稀盐酸和CuCl2的混合溶液中滴入NaOH溶液，氢氧化钠先和盐酸反应产生氯化钠和水，再和氯化铜反应产生氢氧化铜沉淀和氯化钠，图像与事实不相符，故A错误；B，20℃，把少量CaO放入饱和石灰水中，氧化钙与水反应生成了氢氧化钙，放出了大量的热，氢氧化钙的溶解度减小，溶质的质量减小，恢复原温度后，氢氧化钙的质量又变大，由于消耗了少量的水，应小于开始时溶质的质量，图像与事实不相符，故B错误；C、向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸，开始就生成了沉淀，当硝酸钡完全反应不再生成沉淀，图像与事实相符，故C正确；D、向稀盐酸中加入氢氧化钠溶液，稀盐酸显酸性，开始时溶液的pH应小于7，图像与事实不相符，故D错误。

故选C。

【点睛】本题是一道图像坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，确定正确的图像。

2．下列图像能正确反映对应变化关系的是A B C D一定温度下，向不饱和硝酸钾溶液中加入硝酸钾向一定量NaOH溶液中加入稀H2SO4向一定量铁粉和铜粉的混合物中加入硫酸铜溶液向相等质量的锌粉和铁粉中，分别加入相同的稀盐酸A．A B．B C．C D．D【来源】2013-2014北京市丰台区中考一模化学试卷（带解析)【答案】D【解析】试题分析：A选项是不对应的，溶液的质量不能从0点开始；B选项是不对应，pH的起点应从大于7开始降低；C选项不对应的，金属的质量逐渐增加；D选项是对应的关系．考点：溶液中溶质的变化、酸碱中和反应、金婚活动性顺序3．下列图像与对应叙述相符合的是A．向一定量的锌粒中加入稀盐酸B．向 pH=3 的溶液中加水C．一定量的镁条在密闭容器里与氧气反应D．向含少量盐酸的氯化钙溶液中加入碳酸钾溶液【来源】湖南省邵阳市邵阳县2018届九年级初中毕业学业模拟考试化学试题【答案】D【解析】【分析】【详解】A、向一定量的锌粒中加入稀盐酸生成的氢气的量不能一直增加，选项A错误；B、向 pH=3的溶液中加水，最终溶液的pH不可能大于7，选项B错误；C、一定量的镁条在密闭容器里与氧气反应，固体的质量增加，选项C错误；D、向含少量盐酸的氯化钙溶液中加入碳酸钾溶液，碳酸钾先和稀盐酸反应，没有沉淀生成，反应一段时间后，稀盐酸反应完，碳酸钾和氯化钙反应，有沉淀生成，当氯化钙反应完后，沉淀的质量不再增加，选项D正确。

（化学）九年级化学图像题 pH的变化图像及其解题技巧及练习题(含答案)含解析一、化学图像题 pH的变化图像（稀释或中和）1．下列图像不能正确反映对应变化关系的是（）A向一定量的稀盐酸中滴加氢氧化钠溶液B将等质量的镁片和铁片投入到足量稀H2SO4中C室温时，向一定量的稀盐酸中加入少量镁条D向饱和的 Ca（OH）2溶液中加入一定量的CaO 固体A．A B．B C．C D．D【来源】重庆市渝中区巴蜀中学2019-2020学年九年级下学期第1次月考化学试题【答案】B【解析】【详解】A、向一定量的稀盐酸中滴加氢氧化钠溶液，溶液的pH值由小于7逐渐升高到大于7，故选项图示正确。

B、将等质量的镁片和铁片投入到足量稀H2SO4中，由于金属的质量相等，反应后化合价均为+2，且铁的相对原子质量比镁大，因此产生的氢气没有镁多，反应生成相同质量的氢气时，镁比铁需要的时间更短，故选项图示错误。

C、室温时，向一定量的稀盐酸中加入少量镁条，随着反应的进行，溶液的温度不断升高，当反应结束后，溶液的温度又下降了，故选项图示正确。

D、向饱和的 Ca（OH）2溶液中加入一定量的CaO固体，CaO和水反应生成Ca（OH）2，反应放出大量的热，使Ca（OH）2溶质溶解度下降，随着温度的下降，溶解度又有所增加，但是不能增加到原饱和时溶质质量，因为溶剂减少了，故选项图示正确。

故选：B。

2．下列图像与对应叙述正确的是A．一定量的稀硫酸中加入锌粒B．向pH=1的溶液中加水C．加热KClO3和MnO2的混合物制O2D．一定量的CuSO4溶液中加NaOH溶液【来源】2015年初中毕业升学考试（湖南益阳卷)化学（带解析)【答案】D【解析】【分析】解答图像类的题目抓住“三点一走势”，即首先看清楚横、纵坐标各表示的量，然后从起始点、转折点、终点还有量的变化趋势来进行分析解答。

【详解】A、一定量的稀硫酸中加入锌粒，产生的氢气质量应不断增大，直至反应结束后不变，错误；B、向pH=1的溶液中加水，随着水量的增加，溶液的溶质质量分数就越小，酸性就越弱，PH就不断增大，但不会大于7，错误；C、加热KClO3和MnO2的混合物制O2，由于二氧化锰是催化剂，质量不变，故反应后剩余的固体质量不可能变为0，错误；D、一定量的CuSO4溶液中加NaOH溶液，发生反应：CuSO4+2NaOH==Cu(OH)2↓+Na2SO4，故生成的沉淀质量随着NaOH溶液的加入而不断增大，直至反应结束后不变，正确，故选D3．下列图像中，能正确表示加水稀释pH=3的稀盐酸的是A．B．C．D．【来源】山东省济南市章丘区2018-2019学年九年级上学期期末化学试题【答案】C【详解】A、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7；故选项错误；B、未加水稀释的稀盐酸pH=3，小于7，图像起点位置错误；故选项错误；C、加水稀释稀盐酸后，溶液的pH值逐渐变大，不能超过7，但无限接近7；故选项正确；D、加水稀释稀盐酸后，溶液的pH值逐渐变大；故选项错误；故选：C。
