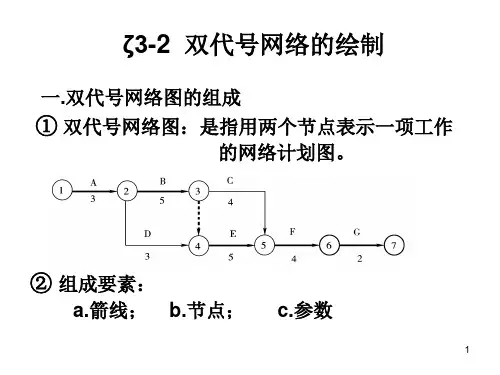

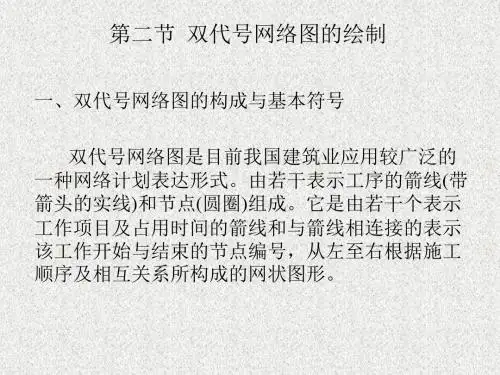

A
C
E
B
D
F
A
C
E
B
D
F
用虚箭线连接逻辑关系
练习
按下列工作的逻辑关系,分别绘制双代号网络图
1、A、B均完成后进行C、D;C完成后进行E;D完成后进行F。
2、A、B均完成后进行C;B、D均完成后进行E;C、E完成后进行F
3、A、B、C均完成后进行D;B、C完成后进行E;D、E完成后进行F。
4、A完成后进行B、C、D;B、C、D完成后进行E;C、D完成后进行F。
无紧后工作的工作,其结束节点的位置号为网络图中各个工作的开始节点位置号的“最大值加1” 编制双代号网络图,并按逻辑关系作些调整,绘制正确的网络图
绘制步骤 根据已知的紧前工作确定出紧后工作。 确定出各工作的开始节点和结束节点位置号。 根据节点位置号和逻辑关系绘出网络图。
二、举例
解:列出关系表
B
A
5、双代号网络图中,严禁出现没有箭头节点或没有箭尾节点的箭线。如图所示。
绘制网络图时,箭线不宜交叉;当交叉不可避免时,可用过桥法或指向法。如图所示。
当双代号网络图的某些节点有多条外向箭线或多条内向箭线时,为使图形简洁,可使用母线法绘制(但应满足一项工作用一条箭线和相应的一对结点表示),如图所示。
练习:
2、已知各工作的逻辑关系见下表,绘制双代号网络图并对节点进行编号。
1、已知各工作的逻辑关系见下表,绘制双代号网络图并对节点进行编号。
工作
A
B
C
D
E
F
G
H
I
J
紧前工作
—
A
B
B
B
C、D
C、E
F、G
