双代号网络图的绘制及时间参数计算图 （1）双代号网络图 1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系） ） 2）依据逻辑关系绘制草图（按紧前关系为例） a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作； b.若某工作有多项紧前工作， 则从其紧前工作的结束节点各引出一项虚工作， 使得这些 虚工作交于一个节点，从该节点引出该工作。
3）草图整理，简化多余的虚工作 4）网络编号 （2）时间参数计算，采用图上作业法 （3）双代号网络图示例 时标图的应用 （1）有关要素的确定 1）时间参数 直接判读：ES，EF，FF 计算：TF，LS，LF。
2）关键线路 3）计算工期 （2）进度控制－前锋线法 1）进度实施现状 2）现状与计划对比、分析 3）措施 时标图的应用实例关键线路法 方法 1 补偿工期 索赔工期 奖罚工期补偿&索赔工期=调整后的合同工期-合同工期 奖罚工期=调整后的合同工期-实际工期 调整后的合同工期如何计算： 1、 首先找出原来的网络进度计划（调整的基础）； 2、 找出调整的要素（事件），梳理题目给出的事件类型，按发包人、承包人、不可抗力因 素分为三类（由设计人、监理人的原因造成的工期延误和逻辑关系变化归为发包人）； 3、 将发包人原因、不可抗力原因这两类导致的相应事件引起的工期延误和逻辑关系变化， 针对第一步找到的原有网络进度计划进行修正和调整。
注意： 实际工期是将三方原因引起的工期延误和逻辑关系变化， 均针对第一步找到的原有网 络进度计划进行修正和调整。
2.画草图工艺 组织 无一项二项及以上绘制草图的原则（依据工作的紧前关系从前往后画） ： 1） 没有紧前工作的直接从起点节点引出该工作； 2） 只有一项紧前工作的从其紧前工作的结束节点引出该工作； 3） 有二项紧前工作及其以上的从其紧前工作的结束节点分别引虚工作交于一个节点，从该 节点引出该工作。

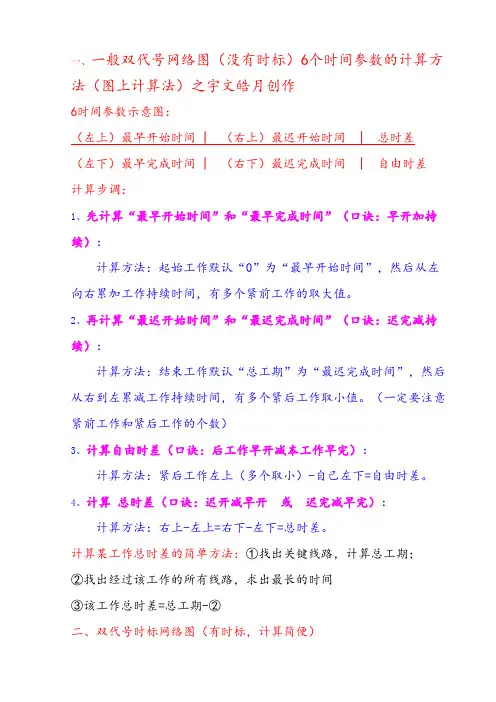

一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法）之宇文皓月创作6时间参数示意图：（左上）最早开始时间 | （右上）最迟开始时间 | 总时差（左下）最早完成时间 | （右下）最迟完成时间 | 自由时差计算步调：1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）：计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。
2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）：计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。
（一定要注意紧前工作和紧后工作的个数）3、计算自由时差（口诀：后工作早开减本工作早完）：计算方法：紧后工作左上（多个取小）-自己左下=自由时差。
4、计算总时差（口诀：迟开减早开或迟完减早完）：计算方法：右上-左上=右下-左下=总时差。
计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图（有时标，计算简便）双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线暗示工作，以虚箭线暗示虚工作（虚工作没有持续时间，只暗示工作之间的逻辑关系，即前一个工作完成后一个工作才干开始），以波形线暗示该工作的自由时差。
（图中所有时标单位均暗示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包含虚工作）。
如图中①→②→⑥→⑧2、时差计算（这里只说自由时差和总时差，其余4个时差拜见前面的累加和累减）1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。
如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

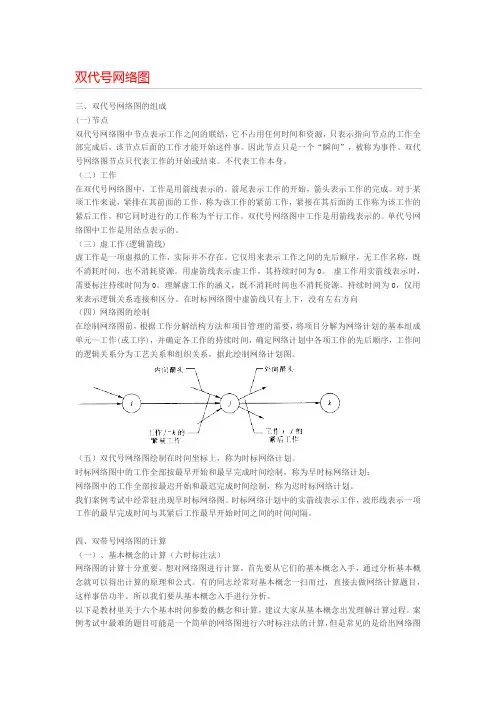

双代号网络图三、双代号网络图的组成(一)节点双代号网络图中节点表示工作之间的联结，它不占用任何时间和资源，只表示指向节点的工作全部完成后，该节点后面的工作才能开始这件事。
因此节点只是一个“瞬间”，被称为事件。
双代号网络图节点只代表工作的开始或结束。
不代表工作本身。
（二）工作在双代号网络图中，工作是用箭线表示的。
箭尾表示工作的开始，箭头表示工作的完成。
对于某项工作来说，紧排在其前面的工作，称为该工作的紧前工作，紧接在其后面的工作称为该工作的紧后工作，和它同时进行的工作称为平行工作。
双代号网络图中工作是用箭线表示的。
单代号网络图中工作是用结点表示的。
（三）虚工作(逻辑箭线)虚工作是一项虚拟的工作，实际并不存在。
它仅用来表示工作之间的先后顺序，无工作名称，既不消耗时间，也不消耗资源。
用虚箭线表示虚工作，其持续时间为0。
虚工作用实箭线表示时，需要标注持续时间为0。
理解虚工作的涵义，既不消耗时间也不消耗资源。
持续时间为0，仅用来表示逻辑关系连接和区分。
在时标网络图中虚箭线只有上下，没有左右方向（四）网络图的绘制在绘制网络图前，根据工作分解结构方法和项目管理的需要，将项目分解为网络计划的基本组成单元—工作(或工序)，并确定各工作的持续时间，确定网络计划中各项工作的先后顺序，工作间的逻辑关系分为工艺关系和组织关系，据此绘制网络计划图。
（五）双代号网络图绘制在时间坐标上，称为时标网络计划。
时标网络图中的工作全部按最早开始和最早完成时间绘制，称为早时标网络计划；网络图中的工作全部按最迟开始和最迟完成时间绘制，称为迟时标网络计划。
我们案例考试中经常驻出现早时标网络图。
时标网络计划中的实箭线表示工作，波形线表示一项工作的最早完成时间与其紧后工作最早开始时间之间的时间间隔。
四、双带号网络图的计算（一）、基本概念的计算（六时标注法）网络图的计算十分重要。
想对网络图进行计算，首先要从它们的基本概念入手，通过分析基本概念就可以得出计算的原理和公式。
