质量管理新七大工具

旧七大工具简介-散布图
强负相关
弱负相关
负相关：当变量X增大时，另一个变量Y却减小，如油的粘度与温度的关系
旧七大工具简介-散布图
曲线相关：变量X增大时，Y也随之增大，但达到某一值后，当X增大时，Y反 而减小，如记忆和年龄的关系
旧七大工具简介-散布图
不相关：当变量X增大时，另一个变量Y不改变，如气压和温度的关系
（2）作用： ➢ 归纳整理所收集到的数据，以便在不同层面、不同角度问题问题和规律。 ➢ 因为在实际工作中产品质量会因人、机、料、法、环、检测等不同而存在
（2） 作用： ➢ 找出主要问题，优先解决
➢ 充分反映出“少数关键、多数次要”的规律 ➢ 是一种寻找主要因素、抓住主要矛盾的手法
旧七大工具简介-柏因 死亡人数 累计人数 影响比率%累计比率%
1 酒后驾车 5000 5000 41.67 41.67
2 超速行驶 3000 8000 25 66.67
L xy ——表示x的离差与y的离差的乘积之平方之和，即 (xx)(yy)2
旧七大工具简介-散布图
相关系数r与相关性判断：
r值 r=1 1＞r＞0 r=0 0＞r＞-1 r= -1
两变量间的关系 完全正相关 正相关(越接近于1,越强; 越接近于0,越弱) 不相关 负相关(越接近于-1,越强; 越接近于0,越弱) 完全负相关
旧七大工具简介-因果图
① 整理问题型：各要素与特性值间不存在原因关系，而是结构构成关系
培训计划实施
培训计划制定
结果跟踪
师资 教材
培训项目 员
课时计划
工
培
实际应用
学生反馈
课时跟踪 训
晋升比例
成绩评比
成绩考核

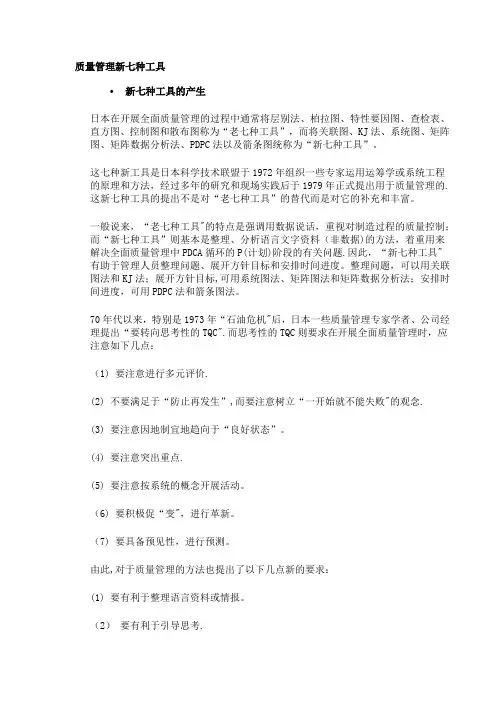

质量管理新七种工具•新七种工具的产生日本在开展全面质量管理的过程中通常将层别法、柏拉图、特性要因图、查检表、直方图、控制图和散布图称为“老七种工具”，而将关联图、KJ法、系统图、矩阵图、矩阵数据分析法、PDPC法以及箭条图统称为“新七种工具”。

这七种新工具是日本科学技术联盟于1972年组织一些专家运用运筹学或系统工程的原理和方法，经过多年的研究和现场实践后于1979年正式提出用于质量管理的.这新七种工具的提出不是对“老七种工具”的替代而是对它的补充和丰富。

一般说来，“老七种工具"的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据)的方法，着重用来解决全面质量管理中PDCA循环的P(计划)阶段的有关问题.因此，“新七种工具"有助于管理人员整理问题、展开方针目标和安排时间进度。

整理问题，可以用关联图法和KJ法；展开方针目标,可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。

70年代以来，特别是1973年“石油危机"后，日本一些质量管理专家学者、公司经理提出“要转向思考性的TQC".而思考性的TQC则要求在开展全面质量管理时，应注意如下几点：（1) 要注意进行多元评价.(2) 不要满足于“防止再发生”,而要注意树立“一开始就不能失败"的观念.(3) 要注意因地制宜地趋向于“良好状态”。

(4) 要注意突出重点.(5) 要注意按系统的概念开展活动。

（6) 要积极促“变"，进行革新。

（7) 要具备预见性，进行预测。

由此,对于质量管理的方法也提出了以下几点新的要求：(1) 要有利于整理语言资料或情报。

（2）要有利于引导思考.(3）要有助于充实计划的内容。

(4）要有助于促进协同动作。

（5）要有助于克服对实施项目的疏漏。

(6) 要有利于情报和思想的交流。

(7) 要便于通俗易懂地描述质量管理的活动过程。

(三)、评价手段和措施。评价提出的措施和手段是否 得当并进行取舍。对评价新构思时，应采取积极慎 重的态度。
(四)、绘制手段、措施卡片。对评价中采用的手段和 措施。用通俗易懂的文字记载于卡片上。
(五)、使手段、措施具体化。要仔细考虑如何更好 地对手段和措施进行系统的展开，以明确是否有疏 忽和遗漏之外。
第三节 系统图与过程决策图法（PDPC法）
一、系统图法的概念 系统图法是把为了达到目的、目标所必须的手段、方法系统
地展开，并绘制成系统图以便纵观全局、明确重点、寻求 实现目的、目标的最佳措施和手段的方法。 二、适用范围： 新产品研制过程中设计质量的展开； 制订质量保证计划,对质量活动进行展开； 可与因果图结合使用； 目标、方针、实施事项的展开； 明确部门职能、管理职能； 对解决企业有关质量、成本、交货期等问题的创意进行展 开。
5、用于筹划组织工作。单纯把各方面的人员集中还 不能解决问题，必须使他们相互了解，按照A型图 解法向其他成员说明，以达到相互理解、促进工作 的目的。
6、用于彻底贯彻方针。领导者要使自己的观点和方 针得到贯彻，可以根据讨论所得到的语言资料作出 A型图解，以口头发表形式向下级传达自己的方针 并可反复进行，以达彻底贯
应用关联图的步骤：
1、确定要分析的“问题”。“问题”宜用简洁的“主语＋谓 语”的短语表示，一般用粗线方框□圈起。一个粗方框只 圈一个“问题”，多个问题则应用多个方框圈起来。“问 题”识别规则是“箭头只进不出”。
2、召开诸葛亮会。与会者应用“头脑风暴法”就分析的“问 题”充分发表意见，找“因素”（手段）。
三、系统图的主要用途
质量管理中，系统图的应用范围很广，主要有以下 几个方面：
(一)、在发展新产品中，把用户要求具体化为设计 质量并将设计质量目标进行展开；

全⾯质量管理七⼤⼯具所谓全⾯质量管理常⽤七种⼯具，就是在开展全⾯质量管理活动中，⽤于收集和分析质量数据，分析和确定质量问题，控制和改进质量⽔平的常⽤七种⽅法。

这些⽅法不仅科学，⽽且实⽤，作为班组长应该⾸先学习和掌握它们，并带领⼯⼈应⽤到⽣产实际中。

⼀、检查表检查表⼜称调查表，统计分析表等。

检查表是QC七⼤⼿法中最简单也是使⽤得最多的⼿法。

但或许正因为其简单⽽不受重视，所以检查表使⽤的过程中存在的问题不少。

使⽤检查表的⽬的：系统地收集资料、积累信息、确认事实并可对数据进⾏粗略的整理和分析。

也就是确认有与没有或者该做的是否完成（检查是否有遗漏）。

⼆、排列图法排列图法是找出影响产品质量主要因素的⼀种有效⽅法。

制作排列图的步骤：1、收集数据，即在⼀定时期⾥收集有关产品质量问题的数据。

如，可收集1个⽉或3个⽉或半年等时期⾥的废品或不合格品的数据。

2、进⾏分层，列成数据表，即将收集到的数据资料，按不同的问题进⾏分层处理，每⼀层也可称为⼀个项⽬；然后统计⼀下各类问题(或每⼀项⽬)反复出现的次数(即频数)；按频数的⼤⼩次序，从⼤到⼩依次列成数据表，作为计算和作图时的基本依据。

3、进⾏计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分⽐，计⼊第(4)栏，然后计算出累计百分数，计⼊第(5)栏。

4、作排列图。

即根据上表数据进⾏作图。

需要注意的是累计百分率应标在每⼀项⽬的右侧，然后从原点开始，点与点之间以直线连接，从⽽作出帕累托曲线。

三、因果图法因果图⼜叫特性要因图或鱼⾻图。

按其形状，有⼈⼜叫它为树枝图或鱼刺图。

它是寻找质量问题产⽣原因的⼀种有效⼯具。

画因果分析图的注意事项：1、影响产品质量的⼤原因，通常从五个⼤⽅⾯去分析，即⼈、机器、原材料、加⼯⽅法和⼯作环境。

每个⼤原因再具体化成若⼲个中原因，中原因再具体化为⼩原因，越细越好，直到可以采取措施为⽌。

2、讨论时要充分发挥技术民主，集思⼴益。

别⼈发⾔时，不准打断，不开展争论。
