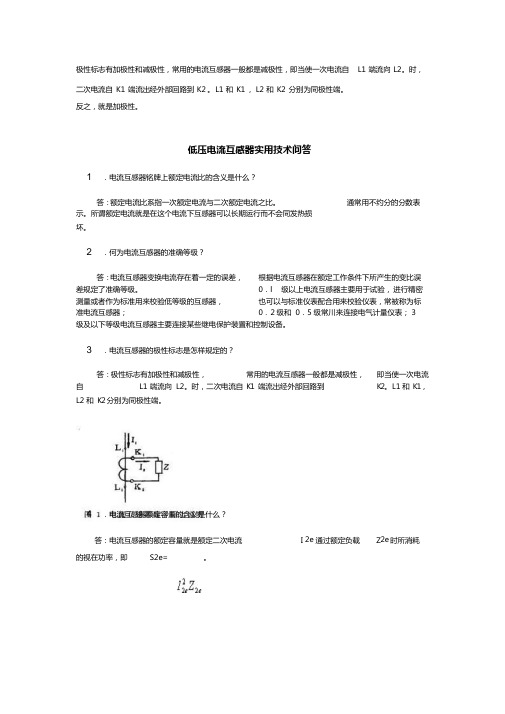

极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1 端流向 L2。
时，二次电流自K1 端流出经外部回路到 K2 。
L1 和 K1 ， L2 和 K2 分别为同极性端。
反之，就是加极性。
低压电流互感器实用技术问答1 ．电流互感器铭牌上额定电流比的含义是什么？答：额定电流比系指一次额定电流与二次额定电流之比。
通常用不约分的分数表示。
所谓额定电流就是在这个电流下互感器可以长期运行而不会同发热损坏。
2 ．何为电流互感器的准确等级？答：电流互感器变换电流存在着一定的误差，根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。
0．l 级以上电流互感器主要用于试验，进行精密测量或者作为标准用来校验低等级的互感器，也可以与标准仪表配合用来校验仪表，常被称为标准电流互感器；0．2 级和0．5 级常川来连接电气计量仪表； 3 级及以下等级电流互感器主要连接某些继电保护装置和控制设备。
3 ．电流互感器的极性标志是怎样规定的？答：极性标志有加极性和减极性，常用的电流互感器一般都是减极性，即当使一次电流自L1 端流向L2。
时，二次电流自K1 端流出经外部回路到K2。
L1 和K1，L2 和 K2 分别为同极性端。
4 ．电流互感器额定容量的含义是什么？答：电流互感器的额定容量就是额定二次电流I 2e 通过额定负载Z2e 时所消耗的视在功率，即S2e= 。
一般I 2e=5A，因此S2e=25Z2e。
在电流互感器的使用中，二次连接及仪表电流线圈的总阻抗不超过铭牌上规定的额定容量（伏安数或欧姆数）时，才能保证它的准确性。
5 ．什么是电流互感器误差？答：由于电流互感器铁芯的结构以及材料性能等原因的影响，电流互感器存在着激磁电流í0，使其产生误差。
从电流互感器一次电流í1和折算后的二次电流í2’的向量图来看（如图 2所示），折算后的二次电流旋转 180?后一í2’，与一次电流í1相比较，不但大小不等而且两者相位不重合，即存在着两种误差，称为比差（比值误差）和角差（相角误差）。
电流互感器、电压互感器、电能表接线大全及原理讲解电压互感器在三相电路中常用的接线方式有四种，分别是：1.一个单相电压互感器的接线2.两个单相电压互感器的V/V形接线3.三个单相电压互感器接成Y0/Y04.一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形）一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图:这种接法是最简单的，但只能测一相电压，互感器的二次侧要求接地即可。
两个单相电压互感器的V/V形接线，可测量线电压，但不能测相电压，它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。
如图:V/V接法原理图V/V接法3D示意图V/V连接的两个电压互感器二次侧两个开口端之间的电压与其一次侧的两个开口端电压存在对应的相量关系。
也就是说，二次侧两个开口端及公共端之间的电压也同样满足电源三相电压的关系。
因此，虽然“B相无电压”（未施加任何电压），输出端的电量仍然是三相电量。
左图是正确接线，从相量图看三相平衡；右图是错误接线，从相量图看三相不平衡。
三个单相电压互感器接成YN/YN形，如下图。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
Y/Y接法原理图Y/Y接法3D示意图三个单相电压互感器接成Y0/Y0形，可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
一台三相五芯柱电压互感器接成YN/YN/Δ（开口三角形），如图所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
综上，电压互感器的接法不是孤立不变的，他应该根据用户的实际需求，成本，使用功能等因素综合考虑，如果只要用到计量或是提供操作电源，那就用VV接法即可。
但要有绝缘监视等功能，那或许就要用到Y N/YN/Δ（开口三角形）接法了。
电流互感器应该如何接线？电流互感器实物接线图
电流互感器是一种把一次侧电路中的大电流，变成二次侧电流表可以测量的小电流的仪器，主要用来电流的监控测量或计量电能的测量。
本文主要介绍一下电流的监控测量：
电流的监控测量分为两种形式，一种是电流表检测电流；另一种是热过载保护测量。
电流表检测电流的接线方法，如下图：
图中的电流互感器P1端接电流表A1，A2端串联后同互感器的P2端接地。
热过载保护的接线方法，如下图：
这种接线方法实际和电流表的接线方法如出一辙，同样是P1端分别接入热继的进线端，出线端短接后同互感器P2端接地。
其它不用的互感器如何短接？
大家都知道，电流互感器二次侧是绝对不可以开。
因为电流互感器是一个升压变压器，在开路的状态下，二次侧会产生高压，对人体容易产生触电事故。
所以，二次侧不用的时候必须短接。
最简单的方法是将P1和P2端直接用2.5mm2的导线连接。
P1和P2端接反后怎样对换？
当P1端接在P2端的时候，再重新将P1和P2端接回各自的原位就可以了。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看
到的人会学到更多，你知道的正是大家需要的。
电流互感器的作用及接线方法从通过大电流的电线上，按照一定的比例感应出小电流供测量使用，也可以为继电保护和自动装置提供电源。
比如说现在有一条非常粗的电缆，它的电流非常大。
如果想要测它的电流，就需要把电缆断开，并且把电流表串联在这个电路中。
由于它非常粗，电流非常大，需要规格很大的电流表。
但是实际上是没有那么大的电流表，因为电流仪表的规格在5A 以下。
那怎么办呢？这时候就需要借助电流互感器了。
先选择合适的电流互感器，然后把电缆穿过电流互感器。
这时电流互感器就会从电缆上感应出电流，感应出来的电流大小刚好缩小了一定的倍数。
把感应出来的电流送给仪表测量，再把测量出来的结果乘以一定的倍数就可以得到真实结果。
我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次则标称K1、K2。
穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图三相完全角形电流互感器接线图3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
分享｜电流互感器接线图（三相四线实物接线图）
小柒寄语
前面更新过电流互感器接线图的简单介绍，今天来瞅瞅三相四线电表接线图/接线方法
三相四线电表接线图/接线方法
翻过接线端子盖,就可以看到三相四线电表接线图。
其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。
为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相
即1、2、3为一组;4、5、6 为一组;7、8、9 为一组。
不带电流互感器的三相四线电表接线图
带电流互感器的三相四线电表接线
三相四线式(三相三元件)电度表经电流互感器接线图、原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
三相四线电表加互感器实物接线图
看完文章后，您可以做三件事
第一、写留言把自己想看的东西写出来与小编交流学习！第二、点赞支持小编！小编会感激涕零！。
如何看懂电流互感器的铭牌？电流互感器的种类电流互感器大致可按用途分为两类：01测量用电流互感器（或电流互感器的测量绕组）：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。
测量CT在一次设备正常工作情况下流过设备的电流，测的电流是供继保装置和综自装置以及计量装置的计量回路使用。
它要求的是正常负荷电流情况下的计量精度比较高。
02保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。
保护CT是当一次设备或线路发生短路等故障时，一次设备流过很大的故障电流时，CT的二次侧输出的电流仍然能基本反映出一次侧电流的大小。
它要求的是较大故障电流情况下CT仍然不饱和，即当一次侧流过N倍的额定电流时二次侧输出的电流误差仍然很小。
通常保护回路和测量回路所用的电流分别由保护CT和测量CT提供，两者不能互用，且测量回路大都有精密元件。
为保护这些元件在线路发生故障时的安全，通常都要求测量CT在一次侧流过较大短路电流时饱和。
电流互感器的铭牌电流互感器铭牌长什么样？想要看懂电流互感器的铭牌，需要逐步了解下列内容。
1.电流互感器的端子标志（1）单电流比互感器（2）互感器二次绕组有中间抽头（3）互感器一次绕组分为两组，可以串联或并联一次绕组串联：C1与C2相连；一次绕组并联，则C1与P1相连，C2与P2相连。
同一台互感器若串联时变比为300/5，则并联时变比为600/5。
（4）互感器有两个绕组，各有其铁心注：P1、P2、C1、C2为一次端子，S1、S2为二次端子。
所有标有P1、C1和S1的接线端子，在同一瞬间具有同一极性。
2.额定一次和二次电流（1）一般应表示为：额定一次电流/额定二次电流 A例如：100/5A（2）当一次电流为分段式，通过串、并联得到集中电流比时表示为：一次绕组段数×一次绕组每段的额定电流/额定二次电流 A 例如：2×300/1A（3）当二次绕组具有抽头，借以得到几种电流比时，应分别标出每一对二次出线端子及其对应的电流比。
电流互感器知识：铭牌、接线图、重点问题详解
我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结了一些电流互感器知识，供参考使用。
一电流互感器铭牌标志
电流互感器型号由以下几部分组成，各部分字母、符号表示内容：
第一个字母：L——电流互感器
第二个字母：F——风压式；M——母线式(穿芯式)
第三个字母：C——瓷绝缘式；Z——浇注式
第四个字母：B——保护；D——差动
第一个字母：数字——电压等级(kV)。
例如：LMZ—0.66表示用环氧树脂浇注的穿芯式电流互感器 0.66kV。
额定工作电压，互感器允许长期运行的最高相同电压有效值。
额定一次电流，作为互感器性能基准的一次电流值。
额定二次电流，作为互感器性能基准的二次电流值，通常为5A或1A。
额定电流比，额定一次电流与额定二次电流之比。
额定负荷，确定互感器准确级所依据的负荷值。
电流互感器二次K1、K2端子以外的回路阻抗都是电流互感器的负荷。
通常以视在功率伏安或以阻抗欧姆表示。
额定功率因数，二次额定负荷阻抗的有功部分与额定阻抗之比。
准确度等级，在规定使用条件下，互感器的误差在该等级规定的限值之内电力工程中计量常用的等级有0.2、0.5、0.2S、0.5S等。
二测量用电流互感器接线方法
测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
1、普通电流互感器接线图
电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2、穿心式电流互感器接线图
穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
三电流互感器接线图
电流互感器接线总体分为四个接线方式：
1、单台电流互感器接线图
只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图
2、三相完全星形接线和三角形接线形式电流互感器接线图
三相电流互感器能够及时准确了解三相负荷的变化情况。
三相完全星形电流互感器接线图
三相完全角形电流互感器接线图
3、两相不完全星形接线形式电流互感器接线图
在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图
4、两相差电流接线形式电流互感器接线图
也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
两相差电流接线形式电流互感器接线图
5、其它接线方式
5.1 原边串联、副边串联
电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边串联、副边串联接线图
5.2 原边串联、副边并联
电流互感器原边串联、副边并联接线图如下所示，串并联后效果：互感器变比减小一倍，二次额定负荷增大一倍。
电流互感器原边串联、副边并联接线图
5.3 原边并联、副边串联
电流互感器原边并联、副边串联接线图如下所示，串并联后效果：互感器变比增大一倍，二次额定负荷增大一倍。
电流互感器原边并联、副边串联接线图
5.4 原边并联、副边并联
电流互感器原边并联、副边并联接线图如下所示，并联后效果：互感器变比不变，二次额定负荷增大一倍。
电流互感器原边并联、副边并联接线图
四关于电流互感器的重点问题
1、电流互感器的二次负载阻抗如果超过了其容许的二次负载阻抗．为什么准确度就会下降?
电流互感器二次负载阻抗的大小对互感器的准确度有很大影响。
这是因为，如果电流互感器的二次负载阻抗增加得很多，超出了所容许的二次负载阻抗时，励磁电流的数值就会大大增加，而使铁芯进入饱和状态，在这种情况下，一次电流的很大一部分将用来提供励磁电流，从而使互感器的误差大为增加，其准确度就随之下降了。
2、用于差动保护的电流互感器，要求其铁芯好，还要加大铁芯截面，为什么？
在系统正常运行或差动保护范围外部短路时，差动保护两端电流互感器的电流数值和相位相同，应没有电流流入差动继电器，但实际上这两套电流互感器的特性不可能完全相同，励磁电流便不一样，二次电流不会相等，继电器中将流过不平衡电流。
为了减少不平衡电流，必须改进电流互感器的结构，使其不致饱和，或选用损耗小的特种硅钢片制作铁芯，并加大铁芯截面。
3、电流互感器二次绕组的接线有那几种方式？
根据继电保护和自动装置的不同要求，电流互感器二次绕组通常有以下几种接线方式：
⑴、完全（三相）星形接线；
⑵、不完全（两相）星形接线；
⑶、三角形接线；
⑷、三相并接以获得零序电流接线；
⑸、两相差接线；
⑹、一相用两只电流互感器串联的接线；
⑺、一相用两只电流互感器并联的接线。
4、什么叫电流互感器的接线系数？接线系数有什么作用?
通过继电器的电流与电流互感器二次电流的比值叫电流互感器的接线系数，即Kc=Ik／I2 式
中
Ik--流人继电器中的电流；
12--流人电流互感器的二次电流；
接线系数是继电保护整定计算中的一个重要参数，对各种电流保护测量元件动作值的计算，
都要考虑接线系数。
5、什么叫电压互感器反充电？对保护装置有什么影响？
通过电压互感器二次侧向不带电的母线充电称为反充电。
如220kV电压互感器，变比为2200，停电的一次母线即使未接地，其阻抗(包括母线电容及绝缘电阻)虽然较大，假定为1MΩ，但
从电压互感器二次测看到的阻抗只有1000000／(2200)2=0．2Ω，近乎短路，故反充电电流较
大(反充电电流主要决定于电缆电阻及两个电压互感器的漏抗)，将造成运行中电压互感器二
次侧小开关跳开或熔断器熔断，使运行中的保护装置失去电压，可能造成保护装置的误动或
拒动。
6、零序电流互感器的安装
（1）电缆头和零序电流互感器的支架应用绝缘物可靠隔离。
（2）发生单相接地时，接地电流不仅在地中流过，也可能沿着电缆外皮流过。
为了防止区
外单相接地故障时装置误动作，电缆头接地线应穿过零序电流互感器再接地。
（接地线回穿
过零序电流互感器再接地）
常用电压互感器的接线，电压互感器在三相电路中常用的接线方式有四种：如下图
1、一个单相电压互感器的接线，用于对称的三相电路，二次侧可接仪表和继电器，如图1（a）。
2、两个单相电压互感器的V/V形接线，可测量相间线电压，但不能测相电压，如图1（b）。
3、三个单相电压互感器接成Y0/Y0形，如图1（c）。
可供给要求测量线电压的仪表和继电器，以及要求供给相电压的绝缘监察电压表。
4、一台三相五芯柱电压互感器接成Y0/Y0/Δ（开口三角形），如图1（d）所示。
接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。
辅助二次线圈接成开口三角形，供电
给绝缘监察电压继电器。
当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。
当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
具体分析如下PT接V/V型的接线图：左图是正确接线，电压平衡；右图是错误接线，电压
不平衡。
