电流互感器的分类

电流互感器的结构分类1.空心导线式互感器空心导线式互感器是最简单的一种结构，它由一个中心空心导线和一个外围线圈组成。

电流通过中心空心导线时，会在外围线圈中产生磁感应强度，从而感应出电流互感电压。

这种互感器适用于低电压和小电流的测量，适应范围有限。

2.芯式互感器芯式互感器是指将一根芯放置在电流通路中，通过磁感应的方式感应出电流。

芯式互感器可以分为铁芯和非铁芯两种。

铁芯芯式互感器由铁芯和线圈组成，线圈将电流变换为磁场，铁芯会放大这个磁场。

非铁芯芯式互感器由线圈和磁场屏蔽材料组成，磁场屏蔽材料会减弱磁场，从而使得电流互感电压减小。

芯式互感器适用于中高压和中大电流的测量。

3.研磨型互感器（悬浮式互感器）研磨型互感器是一种非接触式互感器。

它利用一个带有导电表面的物体（如金属圆柱体）和一个铁芯组成，这个金属圆柱体围绕电流通路旋转。

当电流通过电流通路时，金属圆柱体与线圈之间会产生旋转电场，通过这个旋转电场，可以感应出电流互感电压。

研磨型互感器适用于高精度、高频率、高电压的测量。

4.霍尔效应互感器霍尔效应互感器是利用霍尔元件感应电流的一种互感器。

它由一个霍尔元件和一个线圈组成，霍尔元件通过磁场来感应电流。

当电流通过线圈时，会生成磁场，磁场会作用在霍尔元件上，从而导致霍尔效应，进而感应出电流互感电压。

霍尔效应互感器适用于低电压和小电流的测量，并且具有高精度和线性度好的特点。

除了以上几种结构分类，电流互感器还可以根据其用途和安装方式进行分类，如直流互感器、交流互感器、安装在高压线路中的互感器等。

每种电流互感器都有其适用范围和特点，选用时需要根据实际需求进行选择。

电流互感器(变电管理一所)摘要：电流互感器是一次系统和二次系统之间的联络元件，将一次侧的大电流变成二次侧标准的小电流（5A 或1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。

关键词：电流互感器分类接线方式一、电流互感器的主要技术数据（－）电流互感器分类（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。

（2）根据一次绕组匝数可分为单匝式和多匝式（3）根据安装地点可分为户内式和户外式（4）根据绝缘方式可分为干式、浇注式、油浸式等。

（5）根据电流互感器工作原理可分为电磁式、光电式、电子式等电流互感器。

（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表4-l所示（三）电流互感器的主要参数1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比,额定电流比一般用不约分的分数形式表示。

额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。

当负载电流超过额定电流时，叫作过负载。

2．准确度等级国产电流互感器的准确度等级有0.01、0.02、0.05、0.1、0.2、0.5、1.0、3.0、5.0、0.2S 级及0.5S级。

3．额定容量电流互感器的额定容量，就是额定二次电流I2e通过二次额定负载Z2e时所消耗的视在功率S2e。

4．额定电压是指一次绕组长期能够承受的最大电压（有效值），它只是说明电流互感器的绝缘强度，而和电流互感器额定容量没有任何关系。

5．极性标志（1）一次绕组首端标为L1，末端标为L2。

当一次绕组带有抽头时，首端标为L1，自第一个抽头起依次标为L2，L3……（2）二次绕组首端标为K1，末端标为K2。

当二次绕组带有中间抽头时，首端标为K1，自第一个抽头起以下依次标志为K2，K3……（3）对于具有多个二次绕组的电流互感器，应分别在各个二次绕组的出线端标志“K”前加注数字，如1K1，1K2，1K3……；2K1，2K2，2K3……（4）标志符号的排列应当使一次电流自L1端流向L2端时，二次电流自K1流出，经外部回路流回到K2。

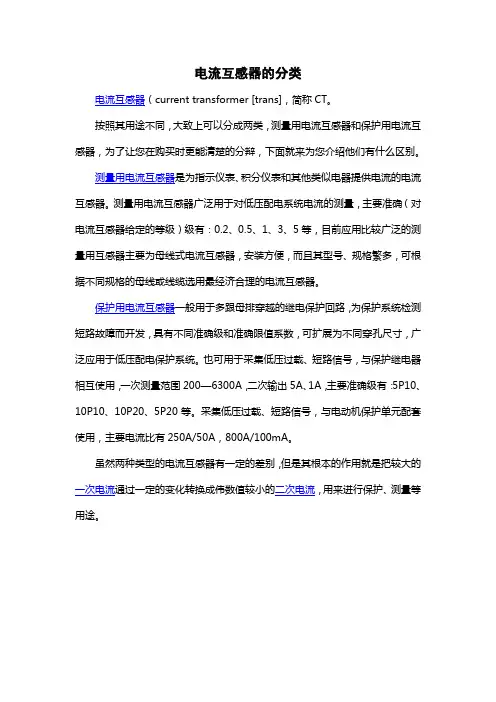

电流互感器的分类
电流互感器（current transformer [trans]，简称CT。

按照其用途不同，大致上可以分成两类，测量用电流互感器和保护用电流互感器，为了让您在购买时更能清楚的分辩，下面就来为您介绍他们有什么区别。

测量用电流互感器是为指示仪表、积分仪表和其他类似电器提供电流的电流互感器。

测量用电流互感器广泛用于对低压配电系统电流的测量，主要准确（对电流互感器给定的等级）级有：0.2、0.5、1、3、5等，目前应用比较广泛的测量用互感器主要为母线式电流互感器，安装方便，而且其型号、规格繁多，可根据不同规格的母线或线缆选用最经济合理的电流互感器。

保护用电流互感器一般用于多跟母排穿越的继电保护回路，为保护系统检测短路故障而开发，具有不同准确级和准确限值系数，可扩展为不同穿孔尺寸，广泛应用于低压配电保护系统。

也可用于采集低压过载、短路信号，与保护继电器相互使用，一次测量范围200—6300A，二次输出5A、1A，主要准确级有：5P10、10P10、10P20、5P20等。

采集低压过载、短路信号，与电动机保护单元配套使用，主要电流比有250A/50A，800A/100mA。

虽然两种类型的电流互感器有一定的差别，但是其根本的作用就是把较大的一次电流通过一定的变化转换成伟数值较小的二次电流，用来进行保护、测量等用途。

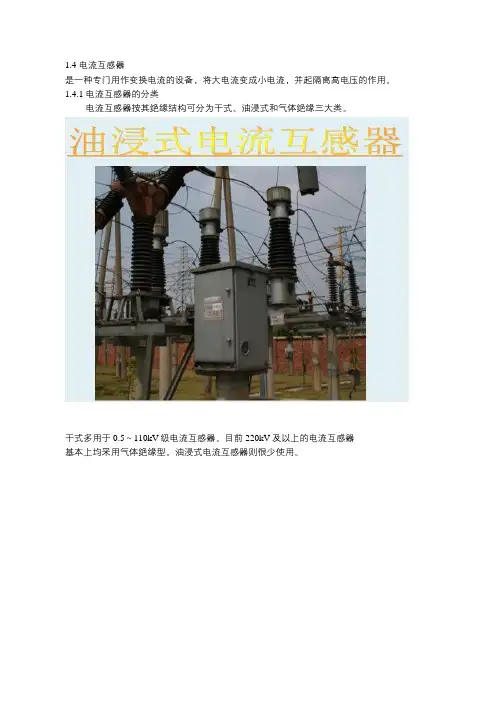

1.4 电流互感器
是一种专门用作变换电流的设备，将大电流变成小电流，并起隔离高电压的作用。

1.4.1 电流互感器的分类
电流互感器按其绝缘结构可分为干式、油浸式和气体绝缘三大类。

干式多用于0.5～110kV级电流互感器。

目前220kV及以上的电流互感器
基本上均采用气体绝缘型。

油浸式电流互感器则很少使用。

1.5 电压互感器
是一种将一次线路的高电压按比例变换为安全的标准电压，供仪表、保护和控制装置使用的设备。

1.5.1 电压互感器的分类
按其工作原理不同可以分为电磁式电压互感器和电容式电压互感器。

按其绝缘结构可分为干式、油浸式和气体绝缘三大类。

通常，220kV、110kV母线电压互感
器采用六氟化硫气体绝缘呈容性的电磁式电压互感器，线路电压互感器则采用电容式电压互感器。

35kV电压互感器一般选用干式呈容性的电磁式电压互感器。

500kV电压互感器均选用电容式电压互感器。

油浸式电压互感器目前已很少使用。

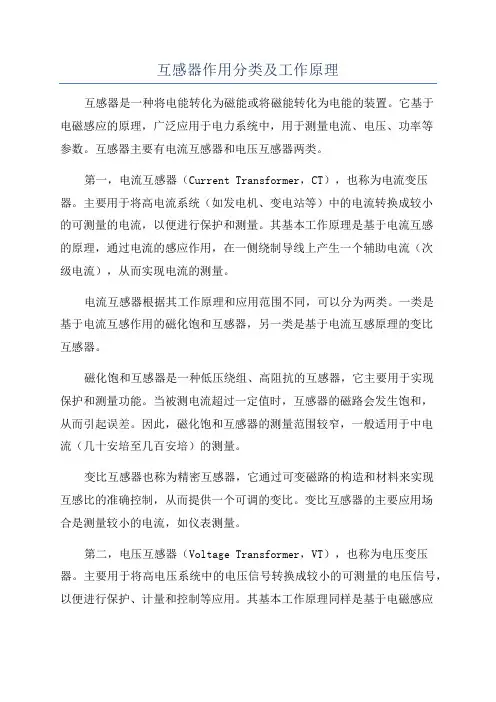

互感器作用分类及工作原理互感器是一种将电能转化为磁能或将磁能转化为电能的装置。

它基于电磁感应的原理，广泛应用于电力系统中，用于测量电流、电压、功率等参数。

互感器主要有电流互感器和电压互感器两类。

第一，电流互感器（Current Transformer，CT），也称为电流变压器。

主要用于将高电流系统（如发电机、变电站等）中的电流转换成较小的可测量的电流，以便进行保护和测量。

其基本工作原理是基于电流互感的原理，通过电流的感应作用，在一侧绕制导线上产生一个辅助电流（次级电流），从而实现电流的测量。

电流互感器根据其工作原理和应用范围不同，可以分为两类。

一类是基于电流互感作用的磁化饱和互感器，另一类是基于电流互感原理的变比互感器。

磁化饱和互感器是一种低压绕组、高阻抗的互感器，它主要用于实现保护和测量功能。

当被测电流超过一定值时，互感器的磁路会发生饱和，从而引起误差。

因此，磁化饱和互感器的测量范围较窄，一般适用于中电流（几十安培至几百安培）的测量。

变比互感器也称为精密互感器，它通过可变磁路的构造和材料来实现互感比的准确控制，从而提供一个可调的变比。

变比互感器的主要应用场合是测量较小的电流，如仪表测量。

第二，电压互感器（Voltage Transformer，VT），也称为电压变压器。

主要用于将高电压系统中的电压信号转换成较小的可测量的电压信号，以便进行保护、计量和控制等应用。

其基本工作原理同样是基于电磁感应的原理，通过电压的感应作用，在一侧绕制导线上产生一个辅助电压（次级电压），从而实现电压的测量。

电压互感器根据额定功率不同，可以分为两类。

一类是低功率电压互感器，一般用于计量、保护和控制系统中的电压测量。

另一类是大功率电压互感器，主要用于发电机和变电站中的保护和测量。

总之，互感器是电力系统中重要的测量装置，主要由电流互感器和电压互感器组成。

它们通过电磁感应的原理，将高电流和高电压转换成较小的可测量的电流和电压，从而实现电力系统的保护和测量功能。

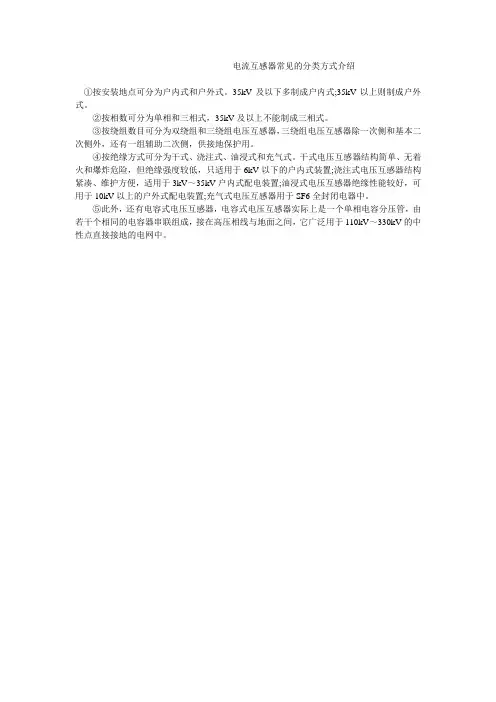

电流互感器常见的分类方式介绍
①按安装地点可分为户内式和户外式。

35kV及以下多制成户内式;35kV以上则制成户外式。

②按相数可分为单相和三相式，35kV及以上不能制成三相式。

③按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。

④按绝缘方式可分为干式、浇注式、油浸式和充气式。

干式电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置;浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置;油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置;充气式电压互感器用于SF6全封闭电器中。

⑤此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。

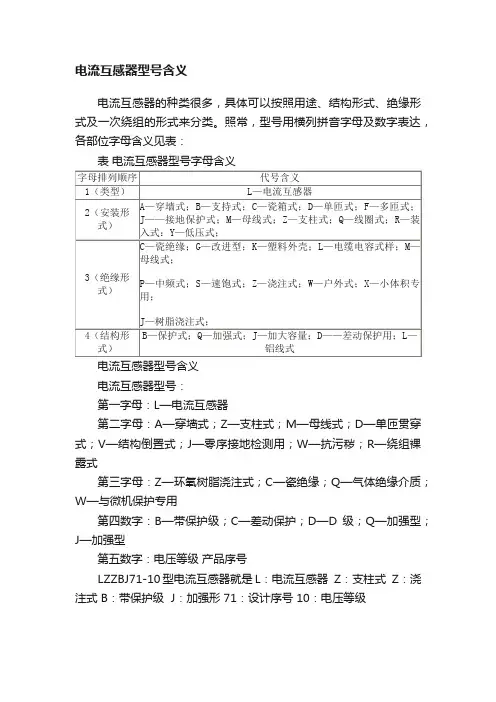

电流互感器型号含义
电流互感器的种类很多，具体可以按照用途、结构形式、绝缘形式及一次绕组的形式来分类。

照常，型号用横列拼音字母及数字表达，各部位字母含义见表：
表电流互感器型号字母含义
电流互感器型号含义
电流互感器型号：
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型
第五数字：电压等级产品序号
LZZBJ71-10型电流互感器就是L：电流互感器 Z：支柱式 Z：浇注式 B：带保护级 J：加强形 71：设计序号 10：电压等级。

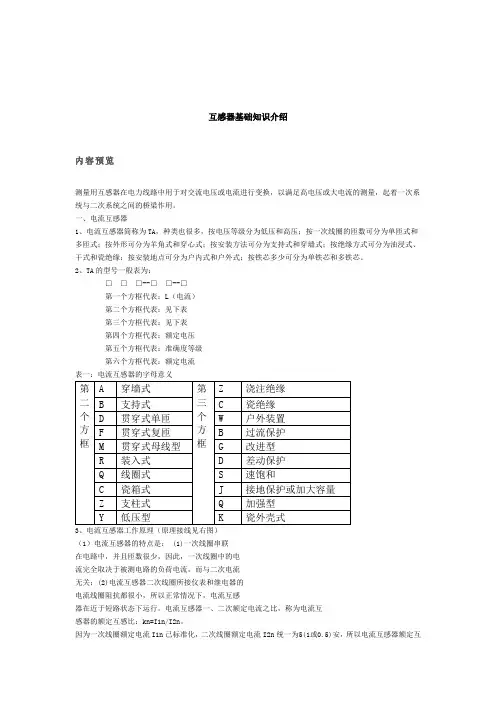

互感器基础知识介绍内容预览测量用互感器在电力线路中用于对交流电压或电流进行变换，以满足高电压或大电流的测量，起着一次系统与二次系统之间的桥梁作用。

一、电流互感器1、电流互感器简称为TA，种类也很多，按电压等级分为低压和高压；按一次线圈的匝数可分为单匝式和多匝式；按外形可分为羊角式和穿心式；按安装方法可分为支持式和穿墙式；按绝缘方式可分为油浸式、干式和瓷绝缘；按安装地点可分为户内式和户外式；按铁芯多少可分为单铁芯和多铁芯。

2、TA的型号一般表为：□ □ □--□ □--□第一个方框代表：L（电流）第二个方框代表：见下表第三个方框代表：见下表第四个方框代表：额定电压第五个方框代表：准确度等级第六个方框代表：额定电流表一：电流互感器的字母意义第二个方框A 穿墙式第三个方框Z 浇注绝缘B 支持式C 瓷绝缘D 贯穿式单匝W 户外装置F 贯穿式复匝 B 过流保护M 贯穿式母线型G 改进型R 装入式 D 差动保护Q 线圈式S 速饱和C 瓷箱式J 接地保护或加大容量Z 支柱式Q 加强型Y 低压型K 瓷外壳式3、电流互感器工作原理（原理接线见右图）（1）电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流，而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：kn=I1n/I2n。

因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

kn还可以近似地表示为互感器一、二次线圈的匝数比，即kn≈kN=N1/N2式中N1、N2为一、二线圈的匝数。

（2）电流互感器使用时注意事项电流互感器二次侧不允许开路运行。

如果电流互感器二次侧开路，铁芯中的磁通随一次电流的增大面急剧增大，不仅引起铁心严重饱和，而且在二次侧感应产生一个高电压，对二次回路绝缘有严重危害，甚至击穿烧坏，而且由于铁心饱和，磁感应强度的曲线变化陡度增加，引起二次侧感应电势出现很高的尖顶波，其电压幅值可达2~3KV的危险数值，这时如果有人触及二次回路，也容易造成触电伤害。

电流互感器分类及原理1、电流互感器(Current Transformer，CT)电⼒系统电能计量和保护控制的重要设备，是电⼒系统电能计量、继电保护、系统诊断与监测分析的重要组成部分，其测量精度、运⾏可靠性是实现电⼒系统安全、经济运⾏的前提。

⽬前在电⼒系统中⼴泛应⽤的是电磁式电流互感器。

2、电流互感器国标(GB 1208-87S)1）准确级：以该准确级在额定电流下所规定的最⼤允许电流误差百分数标称。

2）测量⽤电流互感器的标准准确级有：0.1、0.2、0.5、1、3、5；特殊要求的电流互感器的准确级有：0.2S和0.5S；保护⽤电流互感器准确级有：5P和10P两级。

3、电磁式电流互感器1）原理：⼀次线圈串联于被测电流线路中，⼆次线圈串接电流测量设备，⼀⼆次侧线圈绕在同⼀铁芯上，通过铁芯的磁耦合实现⼀次⼆次侧之间的电流传感过程。

⼀⼆次侧线圈之间以及线圈与铁芯之间要采取⼀定的绝缘措施，以保证⼀次侧与⼆次侧之间的电⽓隔离。

根据应⽤场合以及被测电流⼤⼩的不同，通过合理改变⼀⼆次侧线圈匝数⽐可以将⼀次侧电流值按⽐例变换成标准的1A或5A电流值，⽤于驱动⼆次侧电器设备或供测量仪表使⽤。

2）缺点：①.绝缘要求复杂，体积⼤，造价⾼，维护⼯作量⼤；②.输出端开路产⽣的⾼电压对周围⼈员和设备存在潜在的威胁；③.固有的磁饱和、铁磁谐振、动态范围⼩、频率响应范围窄；④.输出信号不能直接和微机相连，难以适应电⼒系统⾃动化、数字化的发展趋势。

4、电⼦式电流互感器1）特征：①.可以采⽤传统电流互感器、霍尔传感器、空⼼线圈（或称为Rogowski coils）或光学装置作为⼀次电流传感器，产⽣与⼀次电流相对应的信号；②.可以利⽤光纤作为⼀次转换器和⼆次转换器之间的信号传输介质；③.⼆次转换器的输出可以是模拟量电压信号或数字量。

2）分类（1）按传感原理的不同划分：光学电流互感器和光电式电流互感器I、光学电流互感器(Optical Current Transformer，简称OCT)原理：传感器完全基于光学技术和光学器件来实现。

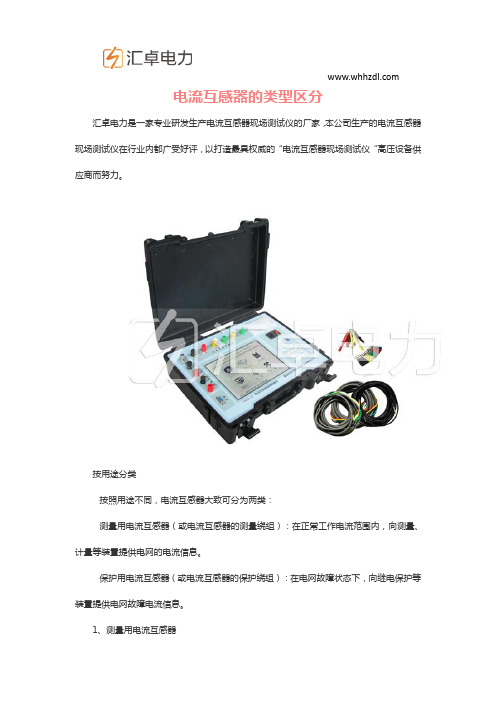

电流互感器的类型区分汇卓电力是一家专业研发生产电流互感器现场测试仪的厂家，本公司生产的电流互感器现场测试仪在行业内都广受好评，以打造最具权威的“电流互感器现场测试仪“高压设备供应商而努力。

按用途分类按照用途不同，电流互感器大致可分为两类：测量用电流互感器（或电流互感器的测量绕组）：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。

保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。

1、测量用电流互感器在测量交变电流的大电流时，为便于二次仪表测量需要转换为比较统一的电流（中国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用。

它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

正常工作时互感器二次侧处于近似短路状态，输出电压很低。

在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。

这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

1次侧只有1到几匝，导线截面积大，串入被测电路。

2次侧匝数多，导线细，与阻抗较小的仪表(电流表/功率表的电流线圈）构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，忽略励磁电流，安匝数相等I1N1=I2N2电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比I1/I2=N2/N1=k。

励磁电流是误差的主要根源。

测量用电流互感器的精度等级0.2/0.5/1/3,1表示变比误差不超过±1%，另外还有0.2S和0.5S级。

2、保护用电流互感器保护用电流互感器分为：1.过负荷保护电流互感器，2.差动保护电流互感器，3.接地保护电流互感器（零序电流互感器）保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

电流互感器分类和作用
根据电流互感器的不同分类标准，可以分为以下几类：
1.按照功能分类：
2.按照结构分类：
3.按照用途分类：
电流互感器主要有高压变电站用互感器、中压箱变用互感器、配电用
互感器和电子装置用互感器四种。

其中，高压变电站用互感器用于电压等
级在110kV以上的高压电气设备；中压箱变用互感器用于电压等级在
35kV至110kV之间的中压电气设备；配电用互感器用于电压等级在
0.33kV至35kV之间的配电装置；电子装置用互感器主要用于电流采样和
电流保护等电子装置中。

1.测量电流：
2.为电力系统提供保护：
3.用于电力系统的控制和监控：
4.减小电力系统的损耗：
在电力输电和配电过程中，电流互感器能够将高电压的电流转换为低
电压的小电流，从而减小电力系统中的电能损耗。

这对于提高电力系统的
效率和节能降耗具有重要意义。

综上所述，电流互感器是电力系统中不可或缺的重要设备，它既能够
准确测量电流，又能够为电力系统的保护、控制和监控等提供可靠的支持。

随着电力系统的发展和电能计量技术的进步，电流互感器的应用前景将更加广阔。

1 互感器定义1.1互感器互感器是一种特殊的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供信息的变压器。

根据提供的信息不同，主要分为电流互感器和电压互感器。

1.2 电流互感器（Current Transformer简称CT）电流互感器是一种在短路状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电流信息，在正常使用条件下其二次电流与一次电流成正比，相位差在联结方法正确时接近于零。

电流互感器接在线路上，主要用来改变线路的电流，所以电流互感器在一些地方也叫变流器。

国标代号为GB 1208-1997 eqv IEC 185:1987。

新的国际标准为IEC 60044-1：20001.3 电压互感器(voltage transformer简称PT)电压互感器是一种在空载状态下运行的变压器，用于给测量仪器、仪表、继电器和其它类似电器提供电压信息的变压器，在正常使用条件下其二次电压与一次电压成正比，而其相位差在联结方法正确时接近于零。

国标代号为GB 1207-1997 eqv IEC 186:1987。

新的国际标准为IEC 60044-2：20002 电流互感器构成eqv IEC 186:1987电流互感器由闭合铁心以及绕在该铁心上的一次线圈、二次线圈和一些安装部件组成，一、二次线圈之间，线圈与铁心之间均有绝缘隔离。

3 电流互感器工作原理电流互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流I1，二次绕组外部接有负荷，形闭合回路。

当电流I1 流过互感器的一次绕组时，建立一次磁动势，I1与一次绕组匝数N1的乘积就是一次磁动势，也称一次安匝。

一次磁动势分为两部分，其中一小部分用来励磁，使铁心中产生磁通；另外一大部分用来平衡二次磁动势。

二次磁动势也称二次安匝，是二次电流I2与二次绕组匝数N2的乘积。

用于励磁的叫做励磁磁动势也叫励磁安匝，是励磁电流I0与一次绕组匝数N1的乘积。

用于平衡二次磁动势的这一部分一次磁动势，其大小与二次磁动势相等，但方向相反。

500千伏倒立式电流互感器结构原理介绍一、电流互感器的分类电流互感器按绝缘结构可以分为干式（浇注式）、油浸绝缘三种，其中油浸式电流互感器按其外部型式可式和SF6分为正立式和倒立式两种，如图1所示。

图1正立式和倒立式流变正立式结构的二次绕组装在互感器下部，具有高压电位的一次绕组引到下部，并对二次绕组和其它地电位的零部件有足够的绝缘。

链型绝缘和部分U形绝缘都采用正立式电流互感器的器身结构，而倒立式结构则是将具有地电位的二次绕组置于产品上部,二次绕组外部有足够的绝缘，使之与高压电位的一次绕组相隔离。

正立式电流互感器的重心较低，比较容易满足抗地震性能要求，且其U型下部电场均匀，挂铁心处自由度大，对次级的要求容易实现。

但是由于其一次绕组导体较长，特别是要实现一次绕组串并联时，产生的热量较多，电阻大，可达上百mΩ，损耗大，额定连续热电流较大时油温升大，一般油纸绝缘时油温应控制在120度以内；由于电流互感器改变串并联时磁场也不均匀，准确度较低；且随着系统短路电流越来越大，动稳定问题也不易解决，因此多见于110kV及以下系统（110kV以下正立式）。

倒立式电流互感器的优点在于缩短了一次导体长度，降低了绕组电阻R，使其电阻可达最大几百μΩ，通常10μΩ左右，从而降低了温升，其动稳定和热稳定性能更佳，因此多用于220kV及以上系统（倒立式）。

不过由于产品的重心较高，须采用机械强度高的瓷套。

二、倒立式电流互感器结构原理倒立式电流互感器基本结构如下图2所示，从上到下结构依次为：膨胀器，储油柜，瓷套、二次端子盒等。

图2OSKF-550电流互感器结构1、膨胀器OSKF-550电流互感器采用金属盒式膨胀器，如下图3所示。

图3中，1为出气塞；2为膨胀盒，3为弹簧油压探头，4为油位指示针，5为外罩，6为变压器油，7为防爆片。

图3膨胀器结构膨胀器本体是若干个位置固定的膨胀盒，它们通过焊在侧面的导油管并联接到主油管上，注油阀与主油管相通。
