电流互感器分类及原理

电流互感器(变电管理一所)摘要：电流互感器是一次系统和二次系统之间的联络元件，将一次侧的大电流变成二次侧标准的小电流（5A 或1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。

关键词：电流互感器分类接线方式一、电流互感器的主要技术数据（－）电流互感器分类（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。

（2）根据一次绕组匝数可分为单匝式和多匝式（3）根据安装地点可分为户内式和户外式（4）根据绝缘方式可分为干式、浇注式、油浸式等。

（5）根据电流互感器工作原理可分为电磁式、光电式、电子式等电流互感器。

（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表4-l所示（三）电流互感器的主要参数1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比,额定电流比一般用不约分的分数形式表示。

额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。

当负载电流超过额定电流时，叫作过负载。

2．准确度等级国产电流互感器的准确度等级有0.01、0.02、0.05、0.1、0.2、0.5、1.0、3.0、5.0、0.2S 级及0.5S级。

3．额定容量电流互感器的额定容量，就是额定二次电流I2e通过二次额定负载Z2e时所消耗的视在功率S2e。

4．额定电压是指一次绕组长期能够承受的最大电压（有效值），它只是说明电流互感器的绝缘强度，而和电流互感器额定容量没有任何关系。

5．极性标志（1）一次绕组首端标为L1，末端标为L2。

当一次绕组带有抽头时，首端标为L1，自第一个抽头起依次标为L2，L3……（2）二次绕组首端标为K1，末端标为K2。

当二次绕组带有中间抽头时，首端标为K1，自第一个抽头起以下依次标志为K2，K3……（3）对于具有多个二次绕组的电流互感器，应分别在各个二次绕组的出线端标志“K”前加注数字，如1K1，1K2，1K3……；2K1，2K2，2K3……（4）标志符号的排列应当使一次电流自L1端流向L2端时，二次电流自K1流出，经外部回路流回到K2。

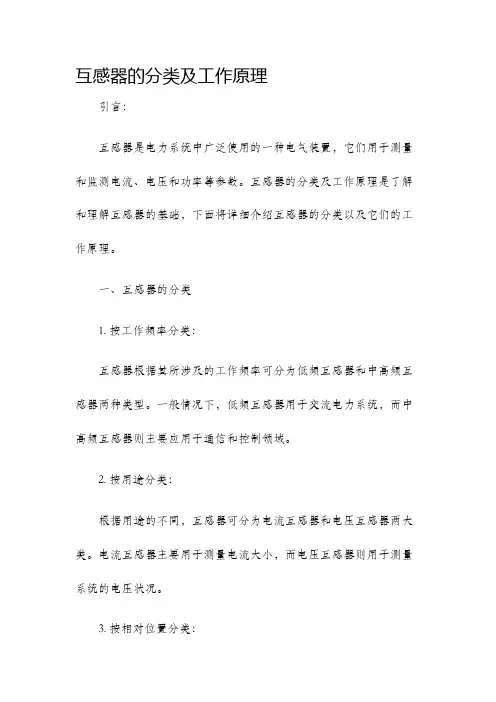

互感器的分类及工作原理
引言：
互感器是电力系统中广泛使用的一种电气装置，它们用于测量和监测电流、电压和功率等参数。

互感器的分类及工作原理是了解和理解互感器的基础，下面将详细介绍互感器的分类以及它们的工作原理。

一、互感器的分类
1. 按工作频率分类：
互感器根据其所涉及的工作频率可分为低频互感器和中高频互感器两种类型。

一般情况下，低频互感器用于交流电力系统，而中高频互感器则主要应用于通信和控制领域。

2. 按用途分类：
根据用途的不同，互感器可分为电流互感器和电压互感器两大类。

电流互感器主要用于测量电流大小，而电压互感器则用于测量系统的电压状况。

3. 按相对位置分类：
根据互感器与被测电路的相对位置，可以将互感器分为内装式互感器和外装式互感器两种类型。

内装式互感器安装在被测电路的内部，而外装式互感器则安装在被测电路的外部。

4. 按工作原理分类：
互感器还可以根据其工作原理的不同进行分类，包括变比互感器、饱和互感器和相位移互感器等。

变比互感器通过改变线圈的匝数来实现电流变比的测量，饱和互感器则依靠磁通的饱和现象来实现电流测量，而相位移互感器则通过改变线圈之间的相位差来测量电流和电压之间的相对相位差。

二、互感器的工作原理
互感器的工作原理基于电磁感应现象，根据法拉第定律，通过变化的磁场可以感应出电压。

互感器的工作原理可以简单概括为以下几个步骤：
1. 通过传导装置或者线圈传导被测电路中的电流，产生磁场；
2. 产生的磁场穿过互感器的铁芯，感应出一个次级线圈中的电压；。

为了测量高电压交流电路内的电流，必须使用电流互感器将大电流变换成小电流，利用互感器的变比关系，配备适当的电流表计进行测量。

同时电流互感器也是电力系统的继电保护、自动控制和指示等方面不可缺少的设备，起到变流和电气隔离作用，运行中严禁二次开路。

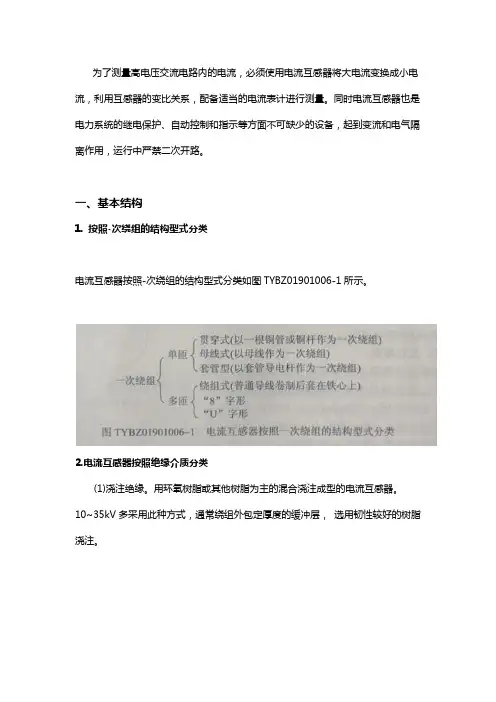

一、基本结构1. 按照-次绕组的结构型式分类电流互感器按照-次绕组的结构型式分类如图TYBZ01901006-1所示。

2.电流互感器按照绝缘介质分类(1)浇注绝缘。

用环氧树脂或其他树脂为主的混合浇注成型的电流互感器。

10~35kV多采用此种方式，通常绕组外包定厚度的缓冲层，选用韧性较好的树脂浇注。

(2)气体绝缘。

产品内部充有特殊气体，如SFo气体作为绝缘的互感器，多用于高压产品。

(3)油绝缘。

油浸式互感器，内部是油和纸的复合绝缘，多为户外装置。

35kV 及以上电流互感器多采用此种方式，其-次绕组绝缘结构有“8"字形和“U"字形两种。

1)电磁式电流互感器。

一次绕组一般采用“8”字形绝缘结构，一次绕组套在有二次绕组的环形铁心上，次绕组和铁心都包有较厚的电缆纸，“8”字形绝缘结构如图TYBZ01901006 -2所示。

2)电容式电流互感器。

一次绕组一般采用10层以上同心圆形电容屏围成“U"字形，主绝缘全部包在一次绕组上。

为了提高主绝缘的强度，在绝缘中放置-一定数量的同心圆简形电容屏，容屏端部长度从里往外成台阶排列的原则制成，最外层电容屏接地，各电容屏间形成一个串联的电容器组。

各相邻电容屏间在制造时电容相等，保证其电压分布近于均匀。

由于电容屏端部电场不均匀，在高电压作用下，端部会产生局部放电，为了改善端部电场，通常在两层电容屏间增放一些短屏或者放置均压环。

电容式电流互感器结构原理图如图TYBZ01901006 -3所示。

二、工作原理电流互感器的工作原理与变压器类似，一次绕组和二次绕组是电流互感器电流变换的基本部件，它们绕在同一个铁心上。

一次绕组事联接在高压载流导线上，通过电流h1;二次绕组串联接有移为，次回路从电流互感器的二次绕组直到测最处的外部回路，即负载和连接导线称为二次回路，由于一次绕组与二次烧组有相等的安培匝数，I1*N1=I2*N2,电流互感器，额定电流比为I1/I2=N1/N2因此，一、二次绕组匝数不同，电流比不同。

电流互感器工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII电流互感器1、原理一次电流I １流过一次绕组，建立一次磁动势 （N 1I 1），亦被称为一次安匝，其中N 1为一次绕组的匝数；一次磁动势分为两部分，其中小一部分用于励磁，在铁心中产生磁通，另一部分用来平衡二次磁动势（N 2I 2），亦被称为二次安匝，其中N 2为二次绕组的匝数。

励磁电流设为I 0，励磁磁动势（N 1I 0），亦被称为励磁安匝。

平衡二次磁动势的这部分一次磁动势，其大小与二次磁动势相等，但方向相反。

磁势平衡方程式如下：120121I N I N I N •••+=在理想情况下，励磁电流为零，即互感器不消耗能量，则有12120I N I N ••+=若用额定值表示，则1212N N I N I N ••=-其中1N I •，2N I •为一次、二次绕组额定电流。

额定一次、二次电流之比为电流互感器额定电流比，12NN NI K I =P 1 1I •P 22I •Z B电流互感器工作原理E 211I N •22I N •22I N •-01I N •电流互感器的等值电路如下图所示：Z 1Z 21I •' 2I •0I •' Z M ' 2U •Z B'1E •2E •根据电工原理，励磁电流在铁心中建立主磁通，它穿过一次、二次绕组的全部线匝。

由于互感器铁心有磁滞和涡流损耗，励磁电流的一部分供给这些损耗，称为有功部分，另一部分用于励磁，称为无功部分。

所以励磁电流与主磁通相差ϕ角，这个角称为铁损角。

主磁通在二次绕组中感应出电动势2E •，相位相差90︒（滞后）；则：222()B E I Z Z ••=+式中 Z 2---二次绕组的内阻抗，Z 2= R 2 +ｊＸ2Z B ―――二次负荷，Z B ＝R Ｂ +ｊＸＢ二次电流的相位滞后于二次感应电动势α角。

电流互感器原理 Last updated on the afternoon of January 3, 2021第二章 电流互感器原理电流互感器是一种专门用作变换电流的特种变压器。

在正常工作条件下，其二次电流实质上与一次电流成正比，而且在连接方向正确时，二次电流对一次电流的相位差接近于零。

电流互感器的工作原理示于图21。

互感器的一次绕组串连在电力线路中，线路电流就是互感器的一次电流。

互感器的二次绕组外部回路接有测量仪器、仪表或继电保护、自动控制装置。

在图21中将这些串联的低电压装置的电流线圈阻抗以及连接线路的阻抗用一个集中的阻抗Z b 表示。

当线路电流，也就是互感器的一次电流变化时，互感器的二次电流也相应变化，把线路电流变化的信息传递给测量仪器、仪表和继电保护、自动控制装置。

根据电力线路电压等级的不同，电流互感器的一、二次绕组之间设置有足够的绝缘，以保证所有低压设备与高电压相隔离。

电力线路中的电流各不相同，通过电流互感器一、二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般是5A 或1A ，这样可以减小仪表和继电器的尺寸，简化其规格。

所以说电流互感器的主要作用是：①给测量仪器、仪表或继电保护、控制装置传递信息；② 使测量、保护和控制装置与高电压相隔离；③ 有利于测量仪器、仪表和继电保护、控制装置小型化、标准化。

第一节 基本工作原理1. 磁动势和电动势平衡方程式从图21看出，当一次绕组流过电流1I 时，由于电磁感应，在二次绕组中感应出电动势，在二次绕组外部回路接通的情况下，就有二次电流2I 流通。

此时的一次磁动势为一次电流1I 与一次绕组匝数N 1的乘积11N I ，二次磁动势为二次电流2I 与二次绕组匝数N 2的乘积22N I 。

根据磁动势平衡原则，一次磁动势除平衡二次磁动势外，还有极小的一部分用于铁心励磁，产生主磁通m Φ。

因此可写出磁动势平衡方程式 102211N I N I N I=+，A (21)图21 电流互感器工作原理图 1一次绕组 2铁心 3二次绕组 4负荷2式中 1I 一次电流，A ；2I二次电流，A ； 0I励磁电流，A ； N 1 一次绕组匝数； N 2 二次绕组匝数； 式（21）还可写成01221I N N I I=+，A 或者写成021I I I='+，A (22)在电流互感器中，通常又将电流与匝数的乘积称为安匝，11N I 称为一次安匝，22N I 称为二次安匝，10N I 称为励磁安匝。

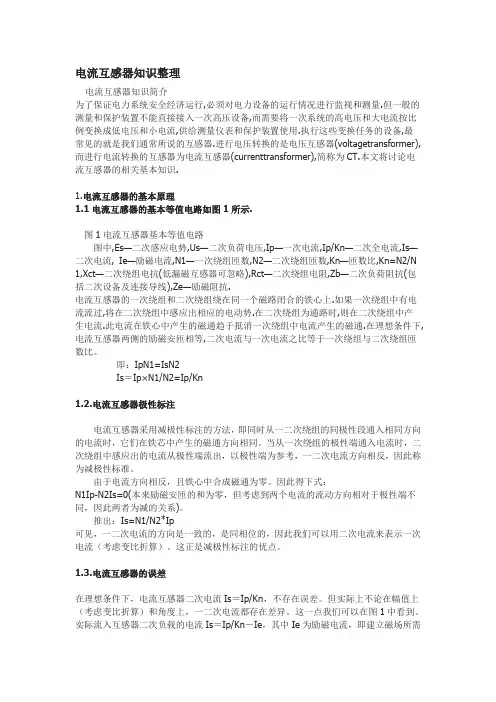

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。

即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。

当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。

由于电流方向相反，且铁心中合成磁通为零。

因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。

电流互感器原理电流互感器是一种广泛应用于电力系统中的电气设备，用于测量电流的大小和方向。

它是通过电流互感器原理来实现的，本文将对电流互感器原理进行详细介绍。

一、电流互感器的基本原理电流互感器利用电磁感应的原理来实现电流的测量。

当通过互感器的一侧导线有电流流过时，会在互感器的另一侧产生感应电势。

这种感应电势与通过导线的电流成正比，可以用来测量电流的大小。

二、电流互感器的结构及工作原理电流互感器通常由铁芯、一侧绕组和二侧绕组组成。

一侧绕组通常称为主绕组，通过主绕组的电流为待测电流。

二侧绕组通常称为次级绕组，用来产生感应电势。

在工作过程中，待测电流从主绕组流过，经过铁芯传导到次级绕组。

根据法拉第电磁感应定律，通过主绕组的电流变化会在次级绕组中产生感应电势。

感应电势的大小与主绕组中的电流成正比，可以通过测量次级绕组的电压来确定主绕组中的电流大小。

三、电流互感器的特点及应用1. 高精度：电流互感器具有较高的精度，能够准确测量电流的大小和方向，广泛用于电力系统的保护和测量领域。

2. 安全性能好：电流互感器能够将高电压和大电流转换为低电压和小电流，提供安全的测量信号，保护人员和设备的安全。

3. 宽工作范围：电流互感器能够适应不同电流范围的测量需求，具有较宽的工作范围。

4. 小型化：电流互感器体积小巧，便于安装和使用。

电流互感器广泛应用于变电站、发电厂、电力仪表等电力系统中，主要用于测量和保护装置。

在变电站中，电流互感器被用于测量继电器、保护装置等设备的输入和输出电流，确保电力系统的稳定运行。

总结：本文介绍了电流互感器的原理及其在电力系统中的应用。

通过电磁感应原理，电流互感器能够准确测量电流的大小和方向，为电力系统的保护和测量提供重要的数据。

电流互感器具有高精度、安全性好、工作范围广和小型化等特点，被广泛应用于电力系统中的各个环节。

更多关于电流互感器的详细内容可参考相关学术文献或专业书籍。

电流互感器的原理及其应用对于理解电力系统的运行和保护起着重要的作用。

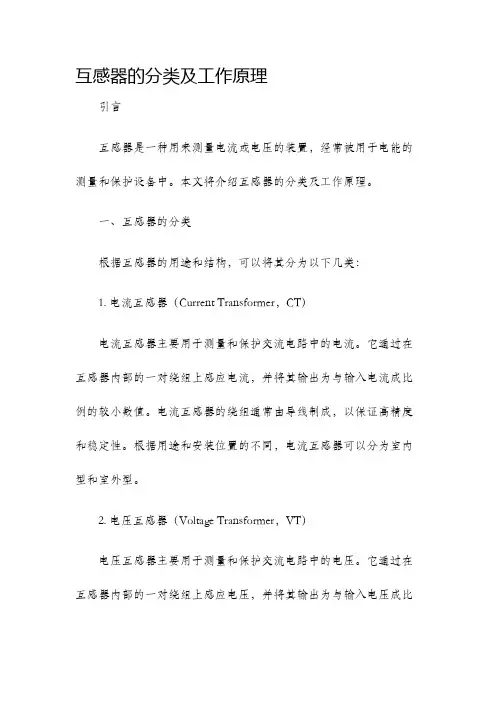

互感器的分类及工作原理引言互感器是一种用来测量电流或电压的装置，经常被用于电能的测量和保护设备中。

本文将介绍互感器的分类及工作原理。

一、互感器的分类根据互感器的用途和结构，可以将其分为以下几类：1. 电流互感器（Current Transformer，CT）电流互感器主要用于测量和保护交流电路中的电流。

它通过在互感器内部的一对绕组上感应电流，并将其输出为与输入电流成比例的较小数值。

电流互感器的绕组通常由导线制成，以保证高精度和稳定性。

根据用途和安装位置的不同，电流互感器可以分为室内型和室外型。

2. 电压互感器（Voltage Transformer，VT）电压互感器主要用于测量和保护交流电路中的电压。

它通过在互感器内部的一对绕组上感应电压，并将其输出为与输入电压成比例的较小数值。

与电流互感器类似，电压互感器的绕组也通常由导线制成，以保持高精度和可靠性。

3. 电能互感器（Energy Transformer）电能互感器是一种特殊类型的互感器，用于测量和计量电能。

它不仅能够测量电流和电压，还能计算电能的消耗。

这种互感器在电力系统中被广泛应用，用于计量电力、计费和监控电网的稳定性。

4. 电抗器（Reactance Transformer）电抗器是一种用于控制电流和电压的装置，可用于提供电源补偿和电力调节。

它通过改变输入和输出电压之间的相位差来控制电路的功率因数。

二、互感器的工作原理互感器基于法拉第定律（Faraday's Law of Electromagnetic Induction）工作，即当一个导体中的磁通量发生改变时，会在导体中产生感应电动势。

互感器内部的主要元件是一对绕组，分别称为一次绕组和二次绕组。

一次绕组连接到待测电流或电压的电路，而二次绕组连接到测量设备或保护装置。

对于电流互感器，当待测电流流过一次绕组时，产生的磁场会感应二次绕组上的感应电动势。

根据理想互感器的原理，输入和输出电流成比例，并且二次绕组的电阻和电感较小，从而保证高精度的测量。

互感器作用分类及工作原理互感器是一种将电能转化为磁能或将磁能转化为电能的装置。

它基于电磁感应的原理，广泛应用于电力系统中，用于测量电流、电压、功率等参数。

互感器主要有电流互感器和电压互感器两类。

第一，电流互感器（Current Transformer，CT），也称为电流变压器。

主要用于将高电流系统（如发电机、变电站等）中的电流转换成较小的可测量的电流，以便进行保护和测量。

其基本工作原理是基于电流互感的原理，通过电流的感应作用，在一侧绕制导线上产生一个辅助电流（次级电流），从而实现电流的测量。

电流互感器根据其工作原理和应用范围不同，可以分为两类。

一类是基于电流互感作用的磁化饱和互感器，另一类是基于电流互感原理的变比互感器。

磁化饱和互感器是一种低压绕组、高阻抗的互感器，它主要用于实现保护和测量功能。

当被测电流超过一定值时，互感器的磁路会发生饱和，从而引起误差。

因此，磁化饱和互感器的测量范围较窄，一般适用于中电流（几十安培至几百安培）的测量。

变比互感器也称为精密互感器，它通过可变磁路的构造和材料来实现互感比的准确控制，从而提供一个可调的变比。

变比互感器的主要应用场合是测量较小的电流，如仪表测量。

第二，电压互感器（Voltage Transformer，VT），也称为电压变压器。

主要用于将高电压系统中的电压信号转换成较小的可测量的电压信号，以便进行保护、计量和控制等应用。

其基本工作原理同样是基于电磁感应的原理，通过电压的感应作用，在一侧绕制导线上产生一个辅助电压（次级电压），从而实现电压的测量。

电压互感器根据额定功率不同，可以分为两类。

一类是低功率电压互感器，一般用于计量、保护和控制系统中的电压测量。

另一类是大功率电压互感器，主要用于发电机和变电站中的保护和测量。

总之，互感器是电力系统中重要的测量装置，主要由电流互感器和电压互感器组成。

它们通过电磁感应的原理，将高电流和高电压转换成较小的可测量的电流和电压，从而实现电力系统的保护和测量功能。

电流互感器分类及原理1、电流互感器(Current Transformer，CT)电⼒系统电能计量和保护控制的重要设备，是电⼒系统电能计量、继电保护、系统诊断与监测分析的重要组成部分，其测量精度、运⾏可靠性是实现电⼒系统安全、经济运⾏的前提。

⽬前在电⼒系统中⼴泛应⽤的是电磁式电流互感器。

2、电流互感器国标(GB 1208-87S)1）准确级：以该准确级在额定电流下所规定的最⼤允许电流误差百分数标称。

2）测量⽤电流互感器的标准准确级有：0.1、0.2、0.5、1、3、5；特殊要求的电流互感器的准确级有：0.2S和0.5S；保护⽤电流互感器准确级有：5P和10P两级。

3、电磁式电流互感器1）原理：⼀次线圈串联于被测电流线路中，⼆次线圈串接电流测量设备，⼀⼆次侧线圈绕在同⼀铁芯上，通过铁芯的磁耦合实现⼀次⼆次侧之间的电流传感过程。

⼀⼆次侧线圈之间以及线圈与铁芯之间要采取⼀定的绝缘措施，以保证⼀次侧与⼆次侧之间的电⽓隔离。

根据应⽤场合以及被测电流⼤⼩的不同，通过合理改变⼀⼆次侧线圈匝数⽐可以将⼀次侧电流值按⽐例变换成标准的1A或5A电流值，⽤于驱动⼆次侧电器设备或供测量仪表使⽤。

2）缺点：①.绝缘要求复杂，体积⼤，造价⾼，维护⼯作量⼤；②.输出端开路产⽣的⾼电压对周围⼈员和设备存在潜在的威胁；③.固有的磁饱和、铁磁谐振、动态范围⼩、频率响应范围窄；④.输出信号不能直接和微机相连，难以适应电⼒系统⾃动化、数字化的发展趋势。

4、电⼦式电流互感器1）特征：①.可以采⽤传统电流互感器、霍尔传感器、空⼼线圈（或称为Rogowski coils）或光学装置作为⼀次电流传感器，产⽣与⼀次电流相对应的信号；②.可以利⽤光纤作为⼀次转换器和⼆次转换器之间的信号传输介质；③.⼆次转换器的输出可以是模拟量电压信号或数字量。

2）分类（1）按传感原理的不同划分：光学电流互感器和光电式电流互感器I、光学电流互感器(Optical Current Transformer，简称OCT)原理：传感器完全基于光学技术和光学器件来实现。

电流互感器的类型区分汇卓电力是一家专业研发生产电流互感器现场测试仪的厂家，本公司生产的电流互感器现场测试仪在行业内都广受好评，以打造最具权威的“电流互感器现场测试仪“高压设备供应商而努力。

按用途分类按照用途不同，电流互感器大致可分为两类：测量用电流互感器（或电流互感器的测量绕组）：在正常工作电流范围内，向测量、计量等装置提供电网的电流信息。

保护用电流互感器（或电流互感器的保护绕组）：在电网故障状态下，向继电保护等装置提供电网故障电流信息。

1、测量用电流互感器在测量交变电流的大电流时，为便于二次仪表测量需要转换为比较统一的电流（中国规定电流互感器的二次额定为5A或1A），另外线路上的电压都比较高如直接测量是非常危险的。

电流互感器就起到变流和电气隔离作用。

它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

正常工作时互感器二次侧处于近似短路状态，输出电压很低。

在运行中如果二次绕组开路或一次绕组流过异常电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），都会在二次侧产生数千伏甚至上万伏的过电压。

这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

1次侧只有1到几匝，导线截面积大，串入被测电路。

2次侧匝数多，导线细，与阻抗较小的仪表(电流表/功率表的电流线圈）构成闭路。

电流互感器的运行情况相当于2次侧短路的变压器，忽略励磁电流，安匝数相等I1N1=I2N2电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比I1/I2=N2/N1=k。

励磁电流是误差的主要根源。

测量用电流互感器的精度等级0.2/0.5/1/3,1表示变比误差不超过±1%，另外还有0.2S和0.5S级。

2、保护用电流互感器保护用电流互感器分为：1.过负荷保护电流互感器，2.差动保护电流互感器，3.接地保护电流互感器（零序电流互感器）保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

电流互感器结构及原理
电流互感器是一种用于测量电流的传感器装置。

其结构主要由铁芯、一次绕组、二次绕组和外壳组成。

铁芯是电流互感器的核心部分，通常由软磁材料制成，如铁氧体等。

铁芯的形状可以是圆柱形、矩形或接近方形，以适应不同的应用场合。

一次绕组是绕在铁芯上的主绕组，其匝数通常较少。

一次绕组接入被测电流的电路中，通过电流产生磁场，使铁芯磁化。

二次绕组是绕在一次绕组周围的从绕组，其匝数通常较多。

二次绕组中感应出的电流与一次绕组中的电流成正比，通过测量二次绕组的电流可以推算出一次绕组中的电流大小。

外壳是电流互感器的外部保护结构，通常由绝缘材料制成，以防止电流互感器受到外界环境的干扰和损坏。

电流互感器的工作原理是基于安培定律和电磁感应定律。

当被测电流通过一次绕组时，会在铁芯中产生磁场。

这个磁场会通过铁芯传导到二次绕组中，引起二次绕组中的电流产生。

根据安培定律，二次绕组中的电流与一次绕组中的电流成正比。

通过测量二次绕组中的电流，可以计算出一次绕组中的电流大小。

总而言之，电流互感器结构简单，通过一次绕组和二次绕组的电流关系，实现了对电流的测量。

500千伏倒立式电流互感器结构原理介绍一、电流互感器的分类电流互感器按绝缘结构可以分为干式（浇注式）、油浸绝缘三种，其中油浸式电流互感器按其外部型式可式和SF6分为正立式和倒立式两种，如图1所示。

图1正立式和倒立式流变正立式结构的二次绕组装在互感器下部，具有高压电位的一次绕组引到下部，并对二次绕组和其它地电位的零部件有足够的绝缘。

链型绝缘和部分U形绝缘都采用正立式电流互感器的器身结构，而倒立式结构则是将具有地电位的二次绕组置于产品上部,二次绕组外部有足够的绝缘，使之与高压电位的一次绕组相隔离。

正立式电流互感器的重心较低，比较容易满足抗地震性能要求，且其U型下部电场均匀，挂铁心处自由度大，对次级的要求容易实现。

但是由于其一次绕组导体较长，特别是要实现一次绕组串并联时，产生的热量较多，电阻大，可达上百mΩ，损耗大，额定连续热电流较大时油温升大，一般油纸绝缘时油温应控制在120度以内；由于电流互感器改变串并联时磁场也不均匀，准确度较低；且随着系统短路电流越来越大，动稳定问题也不易解决，因此多见于110kV及以下系统（110kV以下正立式）。

倒立式电流互感器的优点在于缩短了一次导体长度，降低了绕组电阻R，使其电阻可达最大几百μΩ，通常10μΩ左右，从而降低了温升，其动稳定和热稳定性能更佳，因此多用于220kV及以上系统（倒立式）。

不过由于产品的重心较高，须采用机械强度高的瓷套。

二、倒立式电流互感器结构原理倒立式电流互感器基本结构如下图2所示，从上到下结构依次为：膨胀器，储油柜，瓷套、二次端子盒等。

图2OSKF-550电流互感器结构1、膨胀器OSKF-550电流互感器采用金属盒式膨胀器，如下图3所示。

图3中，1为出气塞；2为膨胀盒，3为弹簧油压探头，4为油位指示针，5为外罩，6为变压器油，7为防爆片。

图3膨胀器结构膨胀器本体是若干个位置固定的膨胀盒，它们通过焊在侧面的导油管并联接到主油管上，注油阀与主油管相通。

电流互感器结构分类电流互感器是一种电气设备，它可以通过变比简单的技术，将输入的电流转换成一定的输出电流，并且能够保持输出电流的稳定性。

它在电力工程中起着重要作用，具有结构简单，价格低廉，可靠性高，精度高，耐磨性好等优点，广泛应用于各种电力系统。

根据其结构特点，电流互感器可分为单绕组互感器、多绕组互感器和双绕组互感器等几种类型。

1.绕组互感器单绕组互感器是最常见的电流互感器，也是具有高精度的电流互感器。

它由一个芯线绕组，一个铁芯和一个外壳组成。

芯线绕组的芯线可以采用电阻小的铜线或电缆，它的作用是使芯线绕组之间和铁芯之间产生电磁耦合；铁芯可以采用硅钢片、铁片或合金片，它的主要作用是把芯线绕组和外壳组成一个整体，起到了磁屏蔽的作用；外壳由镀锌钢板或不锈钢制成，它的作用是防止环境变化让内部电路受到影响。

2.绕组互感器多绕组互感器可以由多节互感器组成，每一节互感器都可以控制一定的电流，并且有不同的品质因数。

它由多只芯线绕组以及一个外壳组成，芯线绕组可以使用电阻小的铜线或电缆，铁芯可以采用硅钢片、铁片或合金片，而外壳则是由镀锌钢板或不锈钢制成。

3.绕组互感器双绕组互感器是由两组芯线绕组和一个外壳组成的，每组芯线绕组之间会产生磁耦合。

双绕组互感器的优点是可以抑制电磁干扰，并且能够将原电流的传输效率提高。

它的缺点也很明显，就是它的结构复杂，面积大，成本高。

从上述内容可以看出，电流互感器有单绕组互感器、多绕组互感器和双绕组互感器等几种类型，它们各有各自的特点，并且可以广泛应用于各种电力系统中，为电力系统提供质量更好的电流。

此外，不同类型的电流互感器也有不同的安装方法，因此安装人员也须要熟悉了解以上知识以及相关的结构特性。

另外，在设计电流互感器时，还必须考虑到其环境应用方面的要求，以保证其稳定性和可靠性。

总之，对于电流互感器的结构分类，无论是从理论上还是实践上，都是非常重要的。

从可靠性，安全性和制造成本等角度出发，应当仔细研究不同电流互感器的结构特点和优势，以期能够更好的发挥其作业的功能，为电力系统提供优质的服务。
