百M网线和千M网线有啥差异百M网线和千M网线有啥差异
在咱们家庭局域网中，传输介质一般运用的都是百兆网线，还有别的一种常用的是
千兆网线:那两者运用上都有啥差异呢？
百兆网线和千兆网线做法上又有啥差异呢？依据网线的分类来说:
十兆网线:也即是指四类线和三类线;
百兆网线:正本即是五类线和超五类线;
千兆网线:首要是指六类线和超六类线;
正本除了在线材上，千兆网线和百兆网线是没啥差异的：
千兆网线彻底兼容百兆网络，当然，百兆网线的传输速率没有千兆的高，所以不能向上兼容。
也即是说，在家庭网络环境下，运用百兆网线和千兆网线都是可行的，用千兆网线就不用忧虑家庭宽带晋级发作的从头布线的费事，不过相对来说千兆网线和千M设备的报价也贵许多，下面就举几个多见比方：
千兆骨干沟通机，接千兆分沟通机，首要用六类线(CAT6)；百兆分沟通机，接旧机器，首要用超五类.正本有能够不动,质量太差的话剪掉，全新布过超五类(CAT5E)在传输数据办法来说，百兆网线的线
芯是8芯，但上载和下载只用到了其间的4根；
而千兆网线需求彻底用到8根。
别的在线芯的排布上，千兆网线的线芯基地有个十字形的塑料架，用来把四组8芯的线分隔，这个百兆网线是没有的，这也让千兆网线的做法又跋涉了难度。
悉数的网线在外皮上都有品种标识，CAT5，CAT5E别离代表了五类线，超五类线，也即是百兆网线；CAT6，CAT6A则代表了六类线，超六类线也即是千兆网线。
科技报｜怎么辨别百兆网线和千兆网线？
百兆和千兆起首从名字来看，百兆网线该当比千兆网线慢不少，实在质也不晓得，还不是看四周人上彀的水平，假如上网的人会卡爆机，如果人少再怎样欠好的网也应该很快的，咱们也不该该凭着一些手艺职员的吹捧去平空判定。
“能够经由过程网线外皮的Cat.5, Cat.5e,Cat.6等来判定, 完好的CAT-5e線，
下面印有相似「24AWG/4P UTP TIA/EIA 568-A CATEGORY 5E LOCAL AREA NETWORK CABLE」.5大概一下是百兆，5e是千兆网线，6或者7是万兆网线。
能够经由过程收集设施的旌旗灯号灯来判定。
如今不少网络设备对付差别的网络速度有不同的批示灯。
以下图，每一个网口都有摆布两个绿灯，右边亮暗示100M速率，左边亮表示10M的速率，两个都亮表示连贯的是1000M的设备。
”
不论各人挑选甚么范例的网线，都要记着运历时的留神宁静事变，范围性也不少，不但是网速的成绩，在很多方面存在的粗大的差别，而且他们的做法也不同样，能够经由过程收集设施的旌旗灯号灯来判定。
如今很多网络设备对付不同的网络速度有不同的批示灯。
每一个网口都有摆布两个绿灯，右边亮暗示100M速率，左边亮表示10M的速率，两个都亮表示连贯的是1000M的设备。
大略一看，并无什么非凡的处所，便是线体比一般的百兆要粗一点。
网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。
如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。
原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。
其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。
好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
百兆网线和千兆网线的区别在现代社会中，网络已经成为我们生活中不可或缺的一部分。
为了获得更快、更稳定的网络连接，我们需要选择适合我们需求的合适的网络线。
常见的网络线有百兆网线和千兆网线，那么它们之间有什么区别呢？本文将探讨百兆网线和千兆网线的区别。
首先，百兆网线和千兆网线的主要区别在于其传输速度。
百兆网线，也被称为Cat5e网线，是一种传输速度最高可以达到100Mbps的网线。
它通常用于家庭网络、小型办公室和商业环境中，以提供足够的速度和带宽来满足普通用户的需求。
而千兆网线，也被称为Cat6网线，是一种传输速度最高可以达到1000Mbps的网线。
相比之下，千兆网线的传输速度更快，可以支持更大的带宽需求，适用于需要更高速度和更大带宽的场景，如大型企业和数据中心。
其次，百兆网线和千兆网线在信号衰减和干扰抗性方面也有所不同。
由于电缆的长度和材料的不同，两种类型的网线在传输信号时存在一定的信号衰减。
然而，在相同的条件下，千兆网线相对于百兆网线来说具有更低的信号衰减。
这是因为千兆网线采用了更高质量的材料和结构，提供更好的干扰抗性。
这使得千兆网线在长距离传输和抗干扰方面更加可靠，适用于需要更高性能和更远传输距离的场景。
此外，百兆网线和千兆网线在物理连接上也有所不同。
百兆网线通常使用RJ45接口，这是目前最常见的网络连接接口，适用于大多数家庭和商业网络设备。
而千兆网线则通常使用RJ45接口的改进版本，即RJ45 Cat6接口，以更好地支持高速传输和更低的信号衰减。
因此，在使用千兆网线时，我们需要确保设备上有适配的接口，以获取最佳的连接效果。
此外，还有一个值得一提的区别是价格。
相对而言，百兆网线的价格更为经济实惠，适合一般用户的需求。
而千兆网线的价格相对较高，主要是由于其更高的性能和更先进的技术。
综上所述，百兆网线和千兆网线在传输速度、信号衰减和干扰抗性、物理连接和价格等方面存在着显著的区别。
选择适合自己需求的网络线是确保获得稳定和高速网络连接的关键。
光猫为什么有千兆口和百兆口，两个不同的接口？二者有什么区别？应邀回答本行业问题。
光猫上的千兆网口是接路由器或者是电脑使用的，百兆口是接机顶盒看IPTV用的。
千兆口也就是10/100/1000M自适应的以太网口，百兆口也就是10/100M自适应的以太网口。
现在光纤入户已经普及化，成为了大部分用户家庭上网的方式，目前运营商都提供了宽带和IPTV，通过一条光纤连接光猫同时提供这两种服务。
千兆网口可以提供最大1000M的组网速度，可以提供高达1000/8=125MB/s的下载速度。
百兆网口可以通过最大100M的组网速度，可以提供最大100/8=12.5MB/s的下载速度。
我们现在的家庭宽带的组网模式中，给家庭提供网络的核心设备是路由器。
当家庭宽带大于100M的时候，我们购买的千兆无线路由器需要连接光猫的千兆网口，可以提供更高的下载速度。
光猫之所以有百兆、千兆网口的主要原因就是千兆网卡的价格要高于百兆网卡，而百兆网口已经完全可以满足IPTV业务的需求。
更高的网速就需要更高的成本，千兆网口的价格要高于百兆网口，运营商在提供光猫的时候，考虑到成本，往往只会提供给用户一个千兆网口，几个百兆网口的光猫，其中的千兆网口是用户上网使用的，百兆网口是给IPTV使用的。
我们目前使用的IPTV业务，按照4K高清视频需要的带宽计算，需要的网络带宽大概是40Mbps左右，所以提供百兆网口给IPTV业务是足够的。
最开始的设置是只有千兆网口(或者是提高上网业务的百兆网口)可以上网，其余的网口关闭或者是只能看IPTV,但是现在也有部分光猫设置的是百兆、千兆都可以上网和看IPTV,用户在连接光猫接口的时候要注意连接的是否是千兆网口。

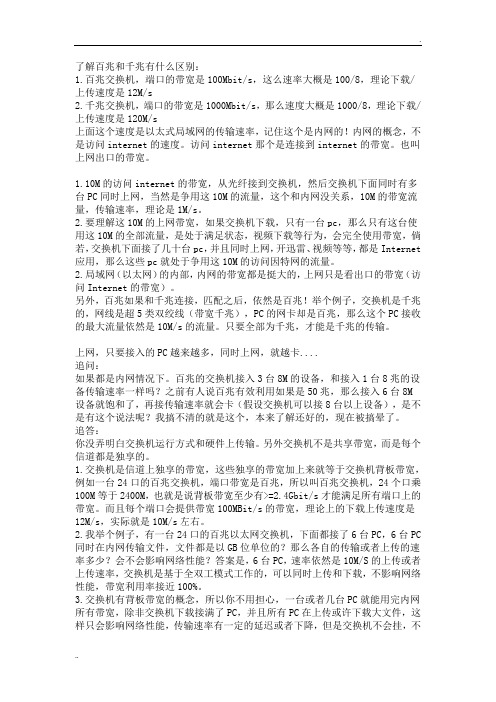

了解百兆和千兆有什么区别：1.百兆交换机，端口的带宽是100Mbit/s，这么速率大概是100/8，理论下载/上传速度是12M/s2.千兆交换机，端口的带宽是1000Mbit/s，那么速度大概是1000/8，理论下载/上传速度是120M/s上面这个速度是以太式局域网的传输速率，记住这个是内网的！内网的概念，不是访问internet的速度。
访问internet那个是连接到internet的带宽。
也叫上网出口的带宽。
1.10M的访问internet的带宽，从光纤接到交换机，然后交换机下面同时有多台PC同时上网，当然是争用这10M的流量，这个和内网没关系，10M的带宽流量，传输速率，理论是1M/s。
2.要理解这10M的上网带宽，如果交换机下载，只有一台pc，那么只有这台使用这10M的全部流量，是处于满足状态，视频下载等行为，会完全使用带宽，倘若，交换机下面接了几十台pc，并且同时上网，开迅雷、视频等等，都是Internet 应用，那么这些pc就处于争用这10M的访问因特网的流量。
2.局域网（以太网）的内部，内网的带宽都是挺大的，上网只是看出口的带宽（访问Internet的带宽）。
另外，百兆如果和千兆连接，匹配之后，依然是百兆！举个例子，交换机是千兆的，网线是超5类双绞线（带宽千兆），PC的网卡却是百兆，那么这个PC接收的最大流量依然是10M/s的流量。
只要全部为千兆，才能是千兆的传输。
上网，只要接入的PC越来越多，同时上网，就越卡....追问：如果都是内网情况下。
百兆的交换机接入3台8M的设备，和接入1台8兆的设备传输速率一样吗？之前有人说百兆有效利用如果是50兆，那么接入6台8M设备就饱和了，再接传输速率就会卡（假设交换机可以接8台以上设备），是不是有这个说法呢？我搞不清的就是这个，本来了解还好的，现在被搞晕了。
追答：你没弄明白交换机运行方式和硬件上传输。
另外交换机不是共享带宽，而是每个信道都是独享的。
网线水晶头线序接法图解，以及百兆和千兆接线的区别网线水晶头现在只要从事网络相关的朋友都必须要会制作，包括家庭接路由器网络也应该会制作，已经成为了我们一项基本的生活动手技能了，今天我们和大家一起来搞清楚网线水晶头线序接法。
通常用到的都是八芯双绞线，用处包括家装布网络线，电脑线，家里弱电设备，比如可视对讲，网络监控都用到双绞线制作水晶头。
水晶头是我们通俗的叫法，应该叫RJ-45水晶头，在双绞线上制作，双绞线上有八芯不同颜色的线，那要如何区分线序呢？我们现在制作只要记住一种，就是568B线序，具体线序为：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
在具体做的时候，还有一个小问题，就是水晶头哪个方向向上的，其实我们应该是水晶头的铜片向上，从左到右的顺序把拍好序的线插进去就行了。
百兆网络就是带宽为100M的网络，千兆网络就是带宽为1000M的网络。
那么在传输100M网络的时候，网线用来传输数据是用水晶头上1236位置上的线，1和2是发送，3和6是用来接收数据。
1000M带宽的网络必须要用到8芯，百兆的4芯是不能达到千兆网络传输同时接收和发送的要求的。
如果你带宽是100兆要求，选择双绞线就用五类超五类双绞线，如果你要求带宽是1000兆就要选用六类网线。
后面我们会陆续为大家详细讲解什么是五类双绞线什么是六类双绞线的，如果觉得本篇对你有用，请为小编点赞哦！双绞线的英文名字叫Twisted Pair。
是综合布线工程中最常用的一种传输介质。
双绞线采用了一对互相绝缘的金属导线对绞的方式来抵御频率小于25MHz以下电磁波干扰。
把两根绝缘的铜导线按一定密度互相绞在一起，可以降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。
“双绞线”的名字也是由此而来。
线对一般由一对22-24号线规的绝缘铜导线对绞而成，实际使用时，双绞线是将多对双绞线一起包在一个绝缘电缆护套里。
典型的双绞线有四对的，也有更多对双绞线放在一个电缆套管里的。
千兆网线和百兆网线有什么区别？千兆和百兆水晶头做法一样吗？一、千兆网线和百兆网线有什么区别千兆网线指的是适用于千兆网络的网线，而百兆网线就是适用于百兆网络的网线，按具体的线材来分的话，一般千兆网线指的是六类网线、超五类网线，百兆网线指的是五类网线。
超五类网线一般是应用在百兆网线，实现桌面交换机到计算机的连接。
超五类网线若作为千兆网线，需要的配件昂贵，成本比较高。
当用于千兆网络时，直接选用六类线而不用超五类网线，六类网线可以兼容百兆的网络。
如果百兆网络有升级千兆网络的打算，建议是选用六类网线布线，升级网络的时候不需要再重新布置网线。
在百兆网络中，网线在传输网络信号的过程中，只运用到橙白--1，橙—2，绿白--3，绿--6，这4条线芯，也就说即使其他4条线芯不用，在百兆网络下也能传输网络信号。
虽然理论上百兆网络也应该使用8芯网线以此来保持长距离的稳定传输，但目前来说，大部分的路由器仍然只有四个接触片来识别网线，也并没有在传输过程中造成很大的问题。
而在千兆网络中，网线在传输网络信号时，是一定要运用到8条线芯的，网线的四条芯是不能达到千兆网络传输的同时收发，也就是四条芯只能实现千兆网络接收数据或者发送数据，这两者不能同时进行。
在传输千兆网络的时候，也要选用千兆路由器（8个插口都有触片）。
二、超五类和六类网线的区别超五类线：超5类具有衰减小，串扰少，相较5类具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。
六类线：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。
六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。
六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。
100M与1000M网络是怎样区分的网络是由若干节点和连接这些节点的链路构成，表示诸多对象及其相互联系。
下面是小编为大家整理的100M与1000M网络是怎样区分的，仅供参考，欢迎阅读。
我们用网线的人都知道网线通常分五类线、超五类、六类、超六类这几种，今天我们要探讨的是千兆网线，也是我们在实际使用过程中容易忽略的一些问题。
首先我们要知道千兆网线和百兆网线有什么区别？最直观的，网线外面会有标注，标有CAT5E或者CAT6的是千兆网线，如果是CAT5就是百兆了。
千兆网络至少要用超五类线，现实中主要用的是六类线。
而五类网线通常是百兆网线。
六类线的显著特点是线中间有个十字骨架，这样可以把四组先分开。
百兆网线线芯通常0.5毫米，六类千兆线要达到0.57毫米。
百兆网线实际使用中一般通过四芯就可以通讯，千兆网络一定要八芯同时工作才可以通讯。
另外还有，如果你有在用千兆设备，通过设备可以区分是百兆还是千兆。
如下图，每个网口都有左右两个绿灯，左边亮表示100M速率，右边亮表示10M的速率，两个都亮表示连接的是1000M的设备。
当然，交换机、网线、跟交换机连接的设备都支持1000M，这个1000M才会亮。
另外一个注意点，如果你用千兆网线，一定要用千兆水晶头。
这个很多人会忽略，觉得水晶头是一样的。
其实是有区别的，如图：左边百兆，右边千兆。
大家可以看出来百兆和千兆在结构上也是有区别的.吧。
千兆网线做好测试的时候，一定要测试1-8号线全通，因为千兆网线1-8芯都工作。
对于玩游戏经常掉线，查不出问题原因的，可以考虑下千兆线，还有就是丢包比较频繁的，也有可能是网线原因。
买房子新装修的，就直接上千兆吧，会省你以后很多麻烦的。
百兆和千兆、万兆网线，原来还有这么多区别
百兆和千兆网线，都是由一根八芯线两个水晶头组成，在外观上来说是一样的。
百兆网线一般是使用五类线，千兆网线则是使用超五类以上的网线，在接法上也是一样的，都分交叉线和直通线两个标准，网线线序是相同的，一般我们使用T586B直通线标准。
但在实际使用过程中，还是有不少不一样的。
主要有：
一、线数
百兆可以只用四根网线，有时候网线不够用，还会把它拆分为两条百兆网线用。
千兆则需要8芯线全部接上。
二、水晶头
我们常见的百兆和千兆水晶头是可以通用的，但是千兆更强调抗干扰能力，主要表现为几个方面：
一是千兆以上带屏蔽
屏蔽水晶头
二是排列有所不同
百兆网线水晶头，八芯线是一字排开。
百兆和千兆水晶头图解
千兆以上的网线使用的水晶头强调分列两排的，一排四芯线。
千兆网线水晶头
三是金片不一样
百兆使用二叉型的，千兆以上使用三叉型的。
三、千兆以上可接地
在使用七类线或者屏蔽双绞线时，为更好保证网络传输速度，一般水晶头的屏蔽层与网线外包的屏蔽层连接，屏蔽层再与连接设备地线连接，相当于有九根线，百兆则不需要。
百兆网线和千兆网线做法的区别局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头100BASE-T4 RJ-45对双绞线的规定如下：rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB 为MDI-X口，PC为MDI口。
10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。
水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。
可按如下色谱制作：A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。
因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。
另外交叉网线也可用在两台微机直连。
最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。
软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。
如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。
千兆网线的做法,千兆水晶头的做法千兆网线的做法千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6)4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
此主题相关图片如下：走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.注意管径和线槽的填充度6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5白橙橙白绿蓝白蓝绿白棕棕1 2 3 4 5 6 7 8白绿绿白橙白棕棕橙蓝白蓝这样速度至少达到 300M千兆水晶头的做法现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。
但是，它们作为高端的设备，也有“高端”的价格。
就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。
今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。
这就是今天要牺牲的同志。
粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。
以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。
在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。
这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。
这是侧面，靠近根部明显得的多了两个三角形的护片，是防止不小心弄断前面的定位压片用的。
大家应该有经验，原来百兆的水晶头最爱坏的也就是定位压片。
百兆水晶头由于定位压片经常挂住杂物而造成折断，布线中从传线孔内拉出时也是“九死一生”。
有了这个简单的设计，可以大大延长水晶头的寿命。
这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。
这是背面，从这个角度可以看到那两个三角的护片很粗壮，为了定位压片提供了最周到的保护。
下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）（擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。
可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。
从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。
所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。
我们在制作百兆网线的时候为了防止那些交叉色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。
现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。
再把网线芯导线的线皮剥掉，看到不一样了吧。
普通百兆线是单一根铜丝，而千兆线是每芯里面还有7根镀银线。
明显的，传输效率也就高了，而且在日常的使用中，更不易折断。
下面再来分析网头，从透明的部位看，是多层的结构，现在，我们要开始给它动手术了。
我用小刀把一侧的塑料片切下来，里面果然还有几层。
侧面切下来的塑料片上有一个长条形的孔，是为了固定水晶头后部的卡线器的，同样的，在对称的那边也有相同的孔。
将后面卡线器取下来，可以看到它和三角形的护片是连在一起的，这个卡线器和百兆的相比优点是环形整体固定，一是比较结实，二是不会把网线压扁而造成传输效率下降。
看来优化措施连这么一小截都不放过啊。
把线皮用力拉下来，看到线皮上有一个六棱形金属的卡锁，有点象当年做同轴电缆的线芯套。
作用一是为了更好的和新型的卡线器配合，二是起到一定的屏蔽作用。
这个金属圈好像是钢质，我取下来后居然无法用手捏扁，看来强度还是挺高的。
不知道是用什么样的专用工具安装到线皮上的。
再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并压迫着线体，我用了两把钳子和一把小改锥另外搭上10分钟宝贵时间才完整的把它取出来。
这是分线器的特写，第二张是从顶端看下来的样子，由于是透明的，你们也许不能完整的从照片上了解它的结构，就让我来描述吧。
首先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕入右孔。
