千兆网线的制作方法与千兆水晶头的制作方法_(全程图解)

网线水晶头的接法网线通用制作方法是：一、平行线。

平行线有两种：１、两边都用标准568A做水晶头，2、两边都用标准568B做水晶头（这种用的人多，认为该标准对电磁干扰的屏蔽更好。

）二、交叉线。

一头做成标准568A，一头做成标准568B。

三、全反线。

线序一般是一头为568B，另外一头的颜色全反过来，主要连接电脑和交换机，路由器的Console口。

这种连接允许计算机用户登录路由器或者交换机来输入命令。

（直接连接，非远程访问）用法：相同设备互联用交叉线，不同设备互联用平行线。

如：电脑连电脑，路由器连路由器，集线器连集线器，因为互联的设备相同，所以使用交叉线。

如：电脑连路由器，路由器连集线器，路由器连交换机等。

由于互联的设备不同，所以使用平行线。

交换机与交换机：情况比较特殊，分三种:交换机的普通口与另一个交换机的UPLINK口相连使用直连线;交换机的普通口与另一个交换机的普通口相连使用交叉线;交换机的UPLINK口之间相连同样使用交叉线。

现在的交换机一般都带UPLINK口，故采用平行线可以减少因接法不同而造成的错误。

千兆网线的接法和传输速率：1：普通超5类线,线的质量一般,两端均采用568B接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕线长约5米,能观察到最高19M/s的传输速度2：正品六类线,线中间十字塑料隔离架,两端均采用568B接法,颜色参见上面线长约5米,能观察到最高23M/s的传输速度3：跟上面完全一样的六类线,其中一端采用568B接法,颜色见上面,另一端采用这个接法：绿白、绿、橙白、棕白、棕、橙、蓝、蓝白线长约30米,能观察到最高32M/s的速度4：用普通超5类线,采用与3项完全一样的接法线长约15米,能观察到最高29M的速度以上“千兆网线的接法和传输速率”是从某专业网站得来的数据，从中可以看出，一端采用标准568B（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）另一端采用（绿白、绿、橙白、棕白、棕、橙、蓝、蓝白），这样的接法得出的传输速率是最高的（碍于没有设备可测试，数据不一定准确），这种接法类似平行线，可以用在百兆网络中，但速率不会提高。

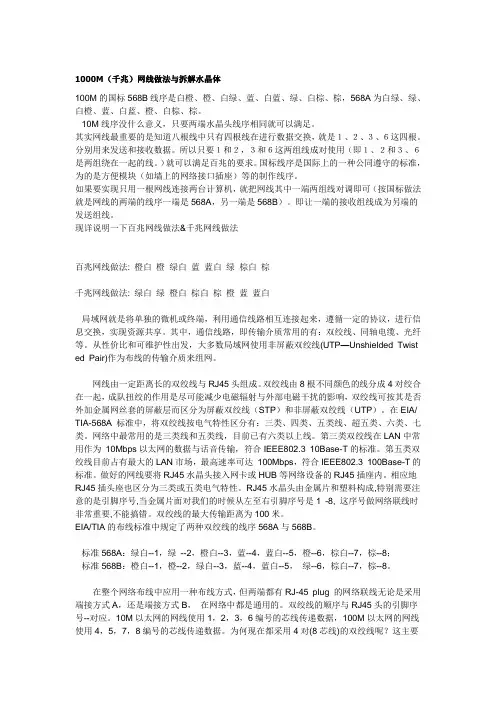

1000M（千兆）网线做法与拆解水晶体100M的国标568B线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568A为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

10M线序没什么意义，只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。

分别用来发送和接收数据。

所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。

）就可以满足百兆的要求。

国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。

如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。

即让一端的接收组线成为另端的发送组线。

现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twist ed Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/ TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线、超五类、六类、七类。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

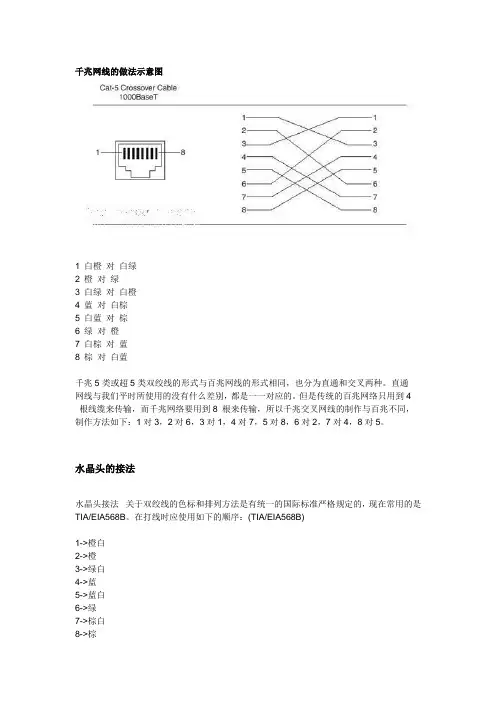

千兆网线的做法示意图1 白橙对白绿2 橙对绿3 白绿对白橙4 蓝对白棕5 白蓝对棕6 绿对橙7 白棕对蓝8 棕对白蓝千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。

水晶头的接法水晶头接法关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！网线的做法驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。

在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙-3->绿白4->蓝?牐牐牐?5->蓝白?牐牐牐?6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

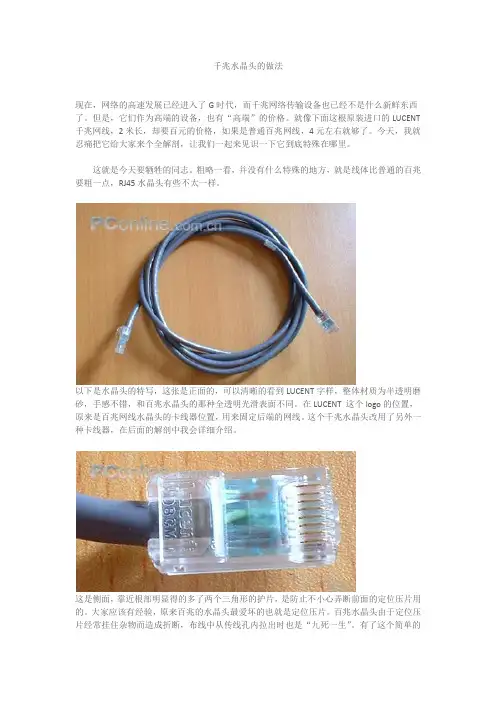

千兆水晶头的做法现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。

但是，它们作为高端的设备，也有“高端”的价格。

就像下面这根原装进口的LUCENT 千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。

今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。

这就是今天要牺牲的同志。

粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。

在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。

这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。

这是侧面，靠近根部明显得的多了两个三角形的护片，是防止不小心弄断前面的定位压片用的。

大家应该有经验，原来百兆的水晶头最爱坏的也就是定位压片。

百兆水晶头由于定位压片经常挂住杂物而造成折断，布线中从传线孔内拉出时也是“九死一生”。

有了这个简单的设计，可以大大延长水晶头的寿命。

这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。

这是背面，从这个角度可以看到那两个三角的护片很粗壮，为了定位压片提供了最周到的保护下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）（擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。

可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。

从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。

所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。

我们在制作百兆网线的时候为了防止那些交叉色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。

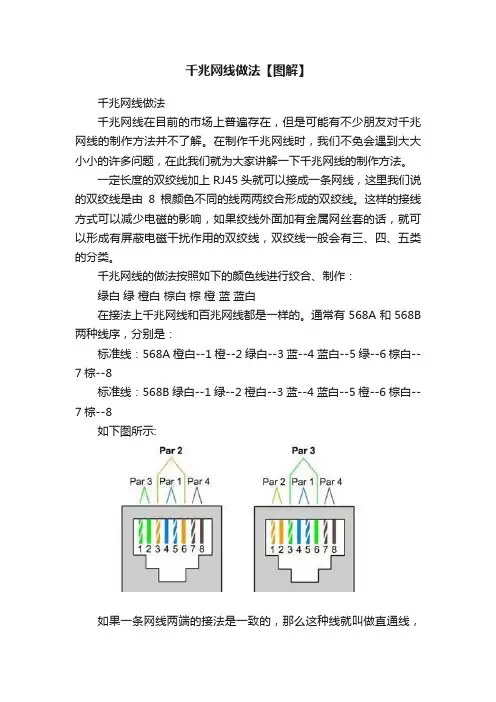

千兆网线做法【图解】千兆网线做法千兆网线在目前的市场上普遍存在，但是可能有不少朋友对千兆网线的制作方法并不了解。

在制作千兆网线时，我们不免会遇到大大小小的许多问题，在此我们就为大家讲解一下千兆网线的制作方法。

一定长度的双绞线加上RJ45头就可以接成一条网线，这里我们说的双绞线是由8根颜色不同的线两两绞合形成的双绞线。

这样的接线方式可以减少电磁的影响，如果绞线外面加有金属网丝套的话，就可以形成有屏蔽电磁干扰作用的双绞线，双绞线一般会有三、四、五类的分类。

千兆网线的做法按照如下的颜色线进行绞合、制作：绿白绿橙白棕白棕橙蓝蓝白在接法上千兆网线和百兆网线都是一样的。

通常有568A和568B 两种线序，分别是：标准线：568A橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8标准线：568B绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8如下图所示:如果一条网线两端的接法是一致的，那么这种线就叫做直通线，这种线主要用于电脑和路由器、交换机等设备之间的连接。

如果一条网线两端的接法分别是568A和568B的话，那么这种线就是交叉线，主要用于电脑与电脑之间或者交换机与交换机之间的连接。

网线的工作原理：用1、2、3、6四根线进行工作，分为两种工作方式：一、1线发送信号3线接收，2线发送信号6线接收；二、1线接收信号3线发送，2线接收信号6线发送。

假如网线连接的是电脑和电脑或者交换机和交换机，那么使用交叉线，也就是说这一端1线发送，另一端3线接收；这一端3线接收，另一端1线发送，如下图所示:当网线连接的是电脑和路由器或者交换机时，我们就可以使用直通线连接，如下图所示：通过以上两种网线的连接方式，我们能看到网序的差别还是很大的。

要实现网络信息的共享，我们就要用到局域网，那么在局域网中我们最经常使用的就是三类线以及五类线，而现在则有了六类或者以上的线，而千兆网线所使用的水晶头最佳的接法就是使用六类线。

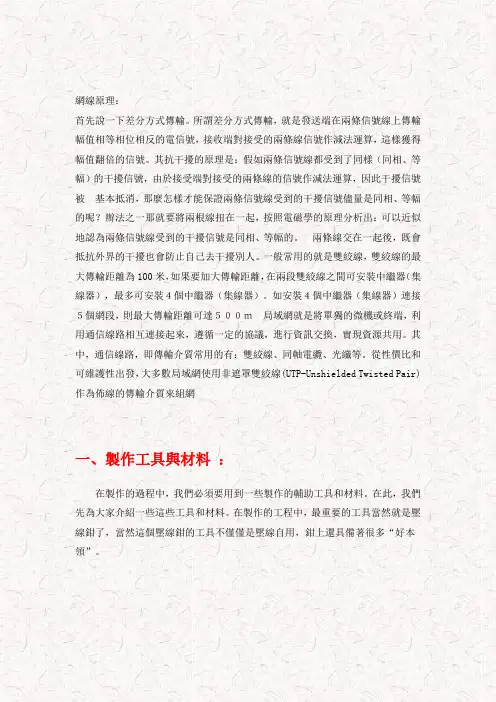

網線原理：首先說一下差分方式傳輸。

所謂差分方式傳輸，就是發送端在兩條信號線上傳輸幅值相等相位相反的電信號，接收端對接受的兩條線信號作減法運算，這樣獲得幅值翻倍的信號。

其抗干擾的原理是：假如兩條信號線都受到了同樣（同相、等幅）的干擾信號，由於接受端對接受的兩條線的信號作減法運算，因此干擾信號被基本抵消，那麼怎樣才能保證兩條信號線受到的干擾信號儘量是同相、等幅的呢？辦法之一那就要將兩根線扭在一起，按照電磁學的原理分析出：可以近似地認為兩條信號線受到的干擾信號是同相、等幅的。

兩條線交在一起後，既會抵抗外界的干擾也會防止自己去干擾別人。

一般常用的就是雙絞線，雙絞線的最大傳輸距離為100米，如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器（集線器），最多可安裝４個中繼器（集線器）。

如安裝４個中繼器（集線器）連接５個網段，則最大傳輸距離可達５００ｍ局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協議，進行資訊交換，實現資源共用。

其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。

從性價比和可維護性出發，大多數局域網使用非遮罩雙絞線(UTP-Unshielded Twisted Pair)作為佈線的傳輸介質來組網一、製作工具與材料：在製作的過程中，我們必須要用到一些製作的輔助工具和材料。

在此，我們先為大家介紹一些這些工具和材料。

在製作的工程中，最重要的工具當然就是壓線鉗了，當然這個壓線鉗的工具不僅僅是壓線自用，鉗上還具備著很多“好本領”。

壓線鉗目前市面上有好幾種類型，而實際的功能以及操作都是大同小異，我們就以上圖的一把為例，該工具上有三處不同的功能。

在壓線鉗的最頂部的是壓線槽，壓線槽供提供了三種類型的線槽，分別為6P、8P以及4P，中間的8P槽是我們最常用到的RJ-45壓線槽，而旁邊的4P為RJ11電話線路壓線槽。

在壓線鉗8P壓線槽的背面，我們可以看到呈齒狀的模組，主要是用於把水晶頭上的8個觸點壓穩在雙絞線之上。

千M网线接法及网络参数配置详解千M网线接法：1000M网线做法一直以来关于1000M网线做法，在采用6类线做材质的情况下，有两种意见：1、都用 TIA568B 接法即两头都用：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕这样连接，如图所示：这也是目前用得最多的一种接法，百M和千M都可以用这种方法，区别在于：百M网络中只有：白橙、橙、白绿、绿这4根有用，另4根是没有用的。

千M网络中8根线参与通信，都有用。

2、使用全交叉对应如下:一端为：白橙、橙、白绿、兰、白兰、绿、白棕、棕另一端：白绿、绿、白橙、白棕、棕、橙、兰、白兰其实两种在1000M交换机中都一样，因为1000M交换机都支持自动调整线序功能的。

速度也没什么区别，所以现在百M和千M网基本都是用第一种接法。

====================================== ====================千M网络参数配置详解：尽管默认值适用于大多数情况，但是您可能希望根据特定系统的要求更改一些可用选项。

安装适配器驱动程序后，您就可以利用该步骤来验证或更改以下适配器属性：802.1p QOSChecksum OffloadEthernet@WireSpeedFlow ControlJumbo MtuLocally Administered Address（本地管理地址）Speed & DuplexWake Up CapabilitiesWOL Speed------------------------------------------802.1p QOS 参数802.1p QOS 参数是启用“Quality of Service”（服务质量，QOS）的标准。

它专门用于提供局部段的 QOS，并避免出现“所有数据包都平等处理”问题，这种情况发生在集线器或交换机服务段的范围内。

802.1p QOS 确定遍历子网的数据包的优先级别。

因此，当局部段出现拥挤情况并且集线器或交换机的工作负载产生数据包延迟（丢失）时，那些带有较高优先级标记的数据包将会得到优先处理，并且比优先级较低的数据包优先得到服务。

第二课堂千兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别， 都是一一对应的。

但是传统的 百兆网络只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千 兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别， 都是一一对应的。

但是传统的百兆网络 只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用 502 固定死,外套也要用 502 固定死. 全过程要小心,仔细, 开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？ 六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？ 买带两 1000Mbps 铜口的 26****换机 .六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6) 4.千兆主干交换机，接老服务器，用什么线？ 超五类(CAT5E).,跑 100Mbps 5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用 AMP 压线钳压制,六类头用机压或自做工具压制.线序均按照 568B 顺序排列,然后用相关检测工具进行测试。

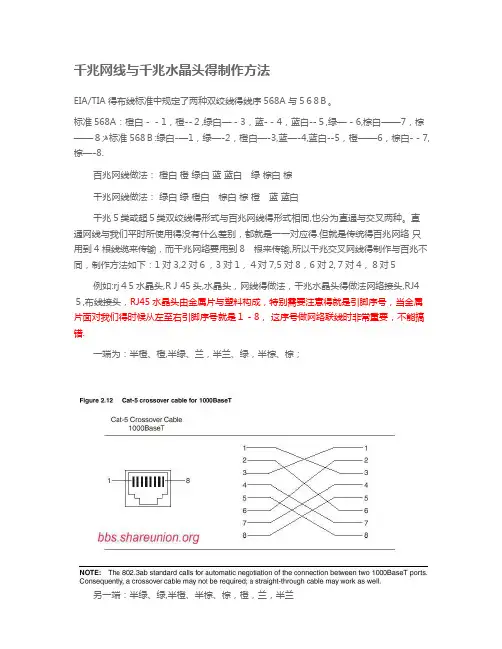

千兆网线与千兆水晶头得制作方法EIA/TIA得布线标准中规定了两种双绞线得线序568A与5６8Ｂ。

标准568A：橙白－－1，橙--２,绿白—－3，蓝-－4，蓝白--５,绿—－6,棕白——7，棕——８;ﻫ标准568Ｂ:绿白-—1，绿—-2，橙白—-3,蓝—-4,蓝白--5，橙——6，棕白-－7,棕—-8.百兆网线做法：橙白橙绿白蓝蓝白绿棕白棕千兆网线做法：绿白绿橙白棕白棕橙蓝蓝白千兆５类或超５类双绞线得形式与百兆网线得形式相同,也分为直通与交叉两种。

直通网线与我们平时所使用得没有什么差别，都就是一一对应得.但就是传统得百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输,所以千兆交叉网线得制作与百兆不同，制作方法如下：1对3,2对６，3对1，４对7,5对8，6对2,７对4，８对５例如:rj４5水晶头,RＪ45头,水晶头，网线得做法，千兆水晶头得做法网络接头,RJ4５,布线接头，RJ45水晶头由金属片与塑料构成，特别需要注意得就是引脚序号，当金属片面对我们得时候从左至右引脚序号就是１－8，这序号做网络联线时非常重要，不能搞错.一端为：半橙、橙,半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿,半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线得形式与百兆网线得形式相同，也分为直通与交叉两种.直通网线与我们平时所使用得没有什么差别，都就是一一对应得。

但就是传统得百兆网络只用到4 根线缆来传输，而千兆网络要用到８根来传输，所以千兆交叉网线得制作与百兆不同,制作方法如下：1对3,2对6，3对1,４对7,5对8，6对２,7对4，8对５例如:一端为：半橙、橙，半绿、兰,半兰、绿，半棕、棕;另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2、AVAYA(mScopｅ)单层结构,处理好十字芯，套好扣环，导入导线框架扣好,裁齐、尾扣在测试通过后用502固定死，外套也要用502固定死、全过程要小心,仔细，开绞距离越短越好,１、千兆主干交换机,接千兆分交换机,用什么线? 六类线（CAＴ６)2、千兆主干交换机,接百兆分交换机,用什么线？买带两1０００Ｍｂps铜口得26口交换机、六类线(CＡT６）３、千兆主干交换机，接新服务器，用什么线? 、六类线(CAT6）4、千兆主干交换机，接老服务器,用什么线？超五类(CＡT５E)、,跑1０0Mｂｐs5、千兆分交换机,接新机器，用什么线? 、预算多就用六类线（CAT６），起码要用超五类(CAT5E)、６、百兆分交换机,接旧机器，用什么线？用超五类、原来有可以不动，质量太差得话剪掉，全新布过超五类（CAＴ5E)，以上六类线配六类头,超五类配合屏蔽头(也不贵） , 保证线与头都要正品!!！超五类头用AMP压线钳压制，六类头用机压或自做工具压制、线序均按照568B顺序排列,然后用相关检测工具进行测试。

6类千兆网线接法顺序图（手把手教你接千兆网线）
网线两端怎么做水晶头才能真正传输千兆？
一、首先说单个水晶头的做法：
我们都知道网线水晶头的做法有两种：568A和568B两种线序，平常在施工中常见的大多是568B的接法：
568B 橙白--1 橙--2 绿白--3 蓝--4 蓝白--5 绿--6 棕白--7 棕--8 568A 绿白--1 绿--2 橙白--3 蓝--4 蓝白--5 橙--6 棕白--7 棕--8
二、再说网线两端的接法：
直连法：如果网线两端都是568A接法，或者两端都是568B的接法，这种接法就是直连法。

直连法的应用场合，一般是不同设备之间的连接：
交叉法：如果网线一端是568A接法，另一端是568B的接法，这种接法就是交叉法。

交叉法法的应用场合，一般是相同同设备之间的连接：
三、怎么样的接法才可以实现千兆传输：
上面两个概念清楚了，下面就说结论了，具体怎么接才可以达到千兆。

一般来说568A直通法可以达到百兆数据传输，这也是实际工作中常见的。

要达千兆传输两种方法：
568B接法的直连法
568A和568B的交叉法
这两种方法经测试交叉法传输数据更快。

百兆、千兆网线的标准做法及相关资料(高清图示)局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。

做好的网线要将RJ45水晶头接入网卡或HUB 等网络设备的RJ45插座内。

相应地RJ45插头座也区分为三类或五类电气特性。

RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。

双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

千兆网线的制作方法与千兆水晶头的制作方法 (图解)千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：RJ45水晶头,RJ45头,水晶头,网线的做法，千兆水晶头的做法网络接头,RJ45,布线接头一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。

直通网线与我们平时所使用的没有什么差别，都是一一对应的。

但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5例如：一端为：橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白2.A V AY A(CommScope)单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.尾扣在测试通过后用502固定死,外套也要用502固定死.全过程要小心,仔细,开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6)2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26口交换机 .六类线(CAT6)3.千兆主干交换机，接新服务器，用什么线？ .六类线(CA T6)4.千兆主干交换机，接老服务器，用什么线？超五类(CA T5E).,跑100Mbps5.千兆分交换机，接新机器，用什么线？.预算多就用六类线(CA T6),起码要用超五类(CA T5E).6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉,全新布过超五类(CAT5E),以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

1000M（千兆）网线做法与拆解水晶体100M的国标568A线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568B为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

10M线序没什么意义，只要两端水晶头线序相同就可以满足。

其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。

分别用来发送和接收数据。

所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。

）就可以满足百兆的要求。

国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。

如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。

即让一端的接收组线成为另端的发送组线。

现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

网线由一定距离长的双绞线与RJ45头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

在EIA/TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线、超五类、六类、七类。

网络中最常用的是三类线和五类线，目前已有六类以上线。

第三类双绞线在 LAN中常用作为 10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。

第五类双绞线目前占有最大的LAN市场，最高速率可达 100Mbps，符合IEEE802.3 100Base-T的标准。
