1000M（千兆）网线做法与拆解水晶体100M的国标568B线序是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕，568A为白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。
10M线序没什么意义，只要两端水晶头线序相同就可以满足。
其实网线最重要的是知道八根线中只有四根线在进行数据交换，就是１、２、３、６这四根。
分别用来发送和接收数据。
所以只要１和２，３和６这两组线成对使用（即１、２和３、６是两组绕在一起的线。
）就可以满足百兆的要求。
国标线序是国际上的一种公同遵守的标准，为的是方便模块（如墙上的网络接口插座）等的制作线序。
如果要实现只用一根网线连接两台计算机，就把网线其中一端两组线对调即可（按国标做法就是网线的两端的线序一端是568A，另一端是568B）。
即让一端的接收组线成为另端的发送组线。
现详说明一下百兆网线做法&千兆网线做法百兆网线做法: 橙白橙绿白蓝蓝白绿棕白棕千兆网线做法: 绿白绿橙白棕白棕橙蓝蓝白局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twist ed Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/ TIA-568A 标准中，将双绞线按电气特性区分有：三类、四类、五类线、超五类、六类、七类。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
千兆网线的做法示意图1 白橙对白绿2 橙对绿3 白绿对白橙4 蓝对白棕5 白蓝对棕6 绿对橙7 白棕对蓝8 棕对白蓝千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
水晶头的接法水晶头接法关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙3->绿白4->蓝5->蓝白6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！网线的做法驳线钳(用于接驳)（必备）接法:关于的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。
在打线时应使用如下的顺序：(TIA/EIA568B)1->橙白2->橙-3->绿白4->蓝?牐牐牐?5->蓝白?牐牐牐?6->绿7->棕白8->棕而且，使用电缆两头一对一的连接方式，会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

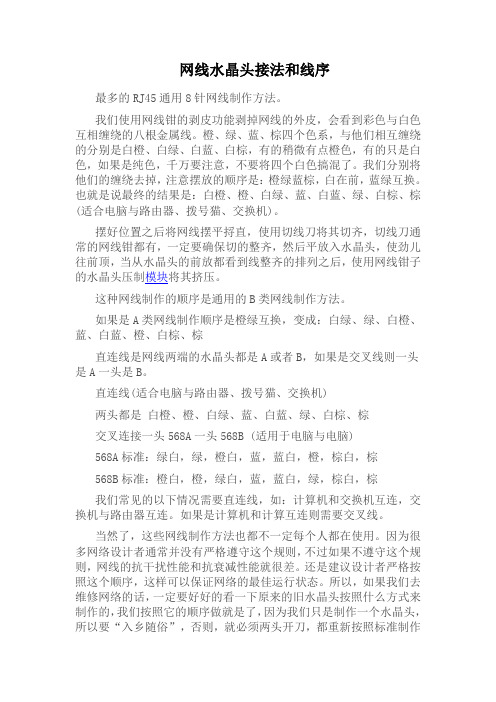

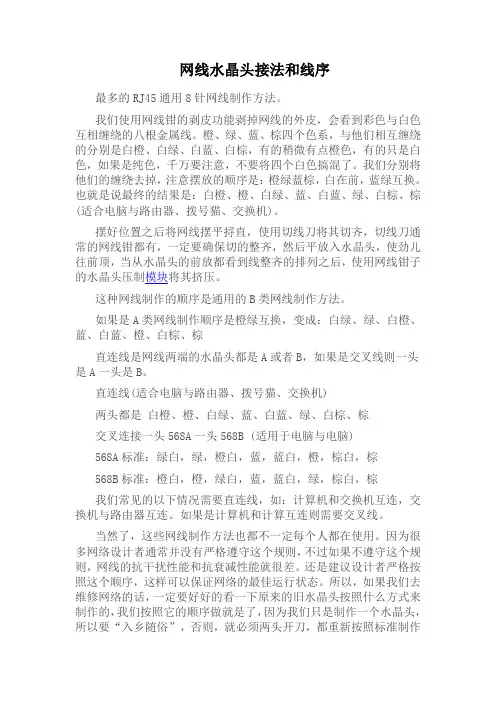

网线水晶头接法和线序最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B (适用于电脑与电脑)568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
当然了，这些网线制作方法也都不一定每个人都在使用。
因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。
还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。
所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。
千兆网线做法（注意，千兆交叉线4对线都要交叉！）
1. 网线的引脚功能定义
图中, 引脚(4和5), (7和8) 都只在千兆网中使用, 10M/100M网络中只用到 (1和2), (3和6)四根线.
8根线分成4组, 每组一正一负两根线, 传输一路差压信号, 线路中也应该双绞在一起.
2. EIA/TIA 568 标准
3. "直连线" 标准接线
10/100M网一半使用超5类线, 千兆网使用 6类线(超5类线也将就能用).
百兆网和千兆网的直连线做法相同: 两端均按照 T568B 标准接线即可.
4. "交叉线" 标准接线
A. 10/100M网接线
一端按 T568B 接线, 另外一端按 T568A 接线. (也即1-3交叉, 2-6
交叉)
B. 千兆网接线
一端按 T568B 接线, 另一端 1-3交叉,2-6交叉, 4-7交叉, 5-8交
叉
T568B端: 橙白、橙，绿白、蓝，蓝白、绿，棕白、棕；
另一端：绿白、绿，橙白、棕白、棕，橙，蓝，蓝白。
小技巧:
因为100M网中 4-7, 5-8 未使用, 所以一般按照千兆网接法制作 "交叉线", 这样做出来的线可同时供百兆网和千兆网使用。

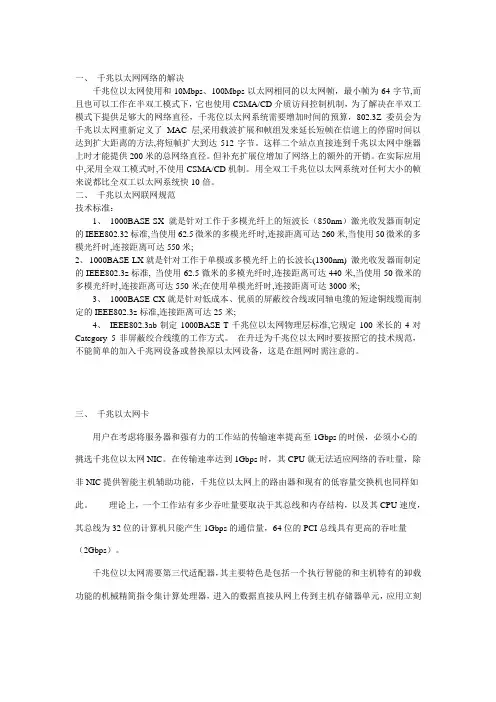

一、千兆以太网网络的解决千兆位以太网使用和10Mbps、100Mbps以太网相同的以太网帧，最小帧为64字节,而且也可以工作在半双工模式下，它也使用CSMA/CD介质访问控制机制，为了解决在半双工模式下提供足够大的网络直径，千兆位以太网系统需要增加时间的预算，802.3Z委员会为千兆以太网重新定义了MAC层,采用载波扩展和帧组发来延长短帧在信道上的停留时间以达到扩大距离的方法,将短幀扩大到达512字节。
这样二个站点直接连到千兆以太网中继器上时才能提供200米的总网络直径。
但补充扩展位增加了网络上的额外的开销。
在实际应用中,采用全双工模式时,不使用CSMA/CD机制。
用全双工千兆位以太网系统对任何大小的帧来说都比全双工以太网系统快10倍。
二、千兆以太网联网规范技术标准：1、1000BASE-SX就是针对工作于多模光纤上的短波长（850nm）激光收发器而制定的IEEE802.32标准,当使用62.5微米的多模光纤时,连接距离可达260米,当使用50微米的多模光纤时,连接距离可达550米;2、1000BASE-LX就是针对工作于单模或多模光纤上的长波长(1300nm) 激光收发器而制定的IEEE802.3z标准, 当使用62.5微米的多模光纤时,连接距离可达440米,当使用50微米的多模光纤时,连接距离可达550米;在使用单模光纤时,连接距离可达3000米;3、1000BASE-CX就是针对低成本、优质的屏蔽绞合线或同轴电缆的短途铜线缆而制定的IEEE802.3z标准,连接距离可达25米;4、IEEE802.3ab制定1000BASE-T千兆位以太网物理层标准,它规定100米长的4对Category 5非屏蔽绞合线缆的工作方式。
在升迁为千兆位以太网时要按照它的技术规范，不能简单的加入千兆网设备或替换原以太网设备，这是在组网时需注意的。
三、千兆以太网卡用户在考虑将服务器和强有力的工作站的传输速率提高至1Gbps的时候，必须小心的挑选千兆位以太网NIC。
網線原理：首先說一下差分方式傳輸。
所謂差分方式傳輸，就是發送端在兩條信號線上傳輸幅值相等相位相反的電信號，接收端對接受的兩條線信號作減法運算，這樣獲得幅值翻倍的信號。
其抗干擾的原理是：假如兩條信號線都受到了同樣（同相、等幅）的干擾信號，由於接受端對接受的兩條線的信號作減法運算，因此干擾信號被基本抵消，那麼怎樣才能保證兩條信號線受到的干擾信號儘量是同相、等幅的呢？辦法之一那就要將兩根線扭在一起，按照電磁學的原理分析出：可以近似地認為兩條信號線受到的干擾信號是同相、等幅的。
兩條線交在一起後，既會抵抗外界的干擾也會防止自己去干擾別人。
一般常用的就是雙絞線，雙絞線的最大傳輸距離為100米，如果要加大傳輸距離，在兩段雙絞線之間可安裝中繼器（集線器），最多可安裝４個中繼器（集線器）。
如安裝４個中繼器（集線器）連接５個網段，則最大傳輸距離可達５００ｍ局域網就是將單獨的微機或終端，利用通信線路相互連接起來，遵循一定的協議，進行資訊交換，實現資源共用。
其中，通信線路，即傳輸介質常用的有：雙絞線、同軸電纜、光纖等。
從性價比和可維護性出發，大多數局域網使用非遮罩雙絞線(UTP-Unshielded Twisted Pair)作為佈線的傳輸介質來組網一、製作工具與材料：在製作的過程中，我們必須要用到一些製作的輔助工具和材料。
在此，我們先為大家介紹一些這些工具和材料。
在製作的工程中，最重要的工具當然就是壓線鉗了，當然這個壓線鉗的工具不僅僅是壓線自用，鉗上還具備著很多“好本領”。
壓線鉗目前市面上有好幾種類型，而實際的功能以及操作都是大同小異，我們就以上圖的一把為例，該工具上有三處不同的功能。
在壓線鉗的最頂部的是壓線槽，壓線槽供提供了三種類型的線槽，分別為6P、8P以及4P，中間的8P槽是我們最常用到的RJ-45壓線槽，而旁邊的4P為RJ11電話線路壓線槽。
在壓線鉗8P壓線槽的背面，我們可以看到呈齒狀的模組，主要是用於把水晶頭上的8個觸點壓穩在雙絞線之上。
千兆网线做法和接法注意事项千兆网线做法和接法注意事项是什么？局域网就是将单独的微机或终端利用通信线路相互连接起来遵循一定的协定进行资讯交换实现资源分享。
其中通信线路即传输介质常用的有双绞线、同轴电缆、光纤等。
从性价比和可维护性出发大多数局域网使用非遮罩双绞线utp—unshielded isted pair作为布线的传输介质来组网。
【千兆网线做法】网路中最常用的是三类线和五类线目前已有六类以上线，这也是千兆网线水晶头接法的最佳选择。
第三类双绞线在lan中常用作为10mbps乙太网的资料与话音传输符合 ieee802.3 10base-t的标准。
第五类双绞线目前占有最大的lan市场最高速率可达100mbps符合ieee802.3 100base-t的标准。
eia/tia的布线标准中规定了两种双绞线的线序568a与568b。
标准568a橙白--1橙--2绿白--3蓝--4蓝白--5绿--6棕白--7棕--8标准568b绿白--1绿--2橙白--3蓝--4蓝白--5橙--6棕白--7棕--8。
【千兆水晶头的做法】现在，网路的高速发展已经进入了G时代，而千兆网路传输设备也已经不是什么新鲜东西了。
但是，它们作为高端的设备，也有8220高端的价格。
就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。
今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。
这就是今天要牺牲的同志。
粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。
千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网路要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
千兆网线与千兆水晶头得制作方法EIA/TIA得布线标准中规定了两种双绞线得线序568A与5６8Ｂ。
标准568A：橙白－－1，橙--２,绿白—－3，蓝-－4，蓝白--５,绿—－6,棕白——7，棕——８;ﻫ标准568Ｂ:绿白-—1，绿—-2，橙白—-3,蓝—-4,蓝白--5，橙——6，棕白-－7,棕—-8.百兆网线做法：橙白橙绿白蓝蓝白绿棕白棕千兆网线做法：绿白绿橙白棕白棕橙蓝蓝白千兆５类或超５类双绞线得形式与百兆网线得形式相同,也分为直通与交叉两种。
直通网线与我们平时所使用得没有什么差别，都就是一一对应得.但就是传统得百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输,所以千兆交叉网线得制作与百兆不同，制作方法如下：1对3,2对６，3对1，４对7,5对8，6对2,７对4，８对５例如:rj４5水晶头,RＪ45头,水晶头，网线得做法，千兆水晶头得做法网络接头,RJ4５,布线接头，RJ45水晶头由金属片与塑料构成，特别需要注意得就是引脚序号，当金属片面对我们得时候从左至右引脚序号就是１－8，这序号做网络联线时非常重要，不能搞错.一端为：半橙、橙,半绿、兰，半兰、绿，半棕、棕；另一端：半绿、绿,半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线得形式与百兆网线得形式相同，也分为直通与交叉两种.直通网线与我们平时所使用得没有什么差别，都就是一一对应得。
但就是传统得百兆网络只用到4 根线缆来传输，而千兆网络要用到８根来传输，所以千兆交叉网线得制作与百兆不同,制作方法如下：1对3,2对6，3对1,４对7,5对8，6对２,7对4，8对５例如:一端为：半橙、橙，半绿、兰,半兰、绿，半棕、棕;另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2、AVAYA(mScopｅ)单层结构,处理好十字芯，套好扣环，导入导线框架扣好,裁齐、尾扣在测试通过后用502固定死，外套也要用502固定死、全过程要小心,仔细，开绞距离越短越好,１、千兆主干交换机,接千兆分交换机,用什么线? 六类线（CAＴ６)2、千兆主干交换机,接百兆分交换机,用什么线？买带两1０００Ｍｂps铜口得26口交换机、六类线(CＡT６）３、千兆主干交换机，接新服务器，用什么线? 、六类线(CAT6）4、千兆主干交换机，接老服务器,用什么线？超五类(CＡT５E)、,跑1０0Mｂｐs5、千兆分交换机,接新机器，用什么线? 、预算多就用六类线（CAT６），起码要用超五类(CAT5E)、６、百兆分交换机,接旧机器，用什么线？用超五类、原来有可以不动，质量太差得话剪掉，全新布过超五类（CAＴ5E)，以上六类线配六类头,超五类配合屏蔽头(也不贵） , 保证线与头都要正品!!！超五类头用AMP压线钳压制，六类头用机压或自做工具压制、线序均按照568B顺序排列,然后用相关检测工具进行测试。
千兆水晶头标准做法千兆水晶头是网络通信中常用的连接器，其标准做法对于网络连接的稳定性和速度起着至关重要的作用。
下面将介绍千兆水晶头的标准做法，希望能够对大家有所帮助。
首先，选择合适的千兆水晶头。
在选择千兆水晶头时，需要注意其类型和规格，确保选择的水晶头能够与所使用的网线相匹配。
一般来说，常见的千兆水晶头有8P8C和8P6C两种类型，而规格则包括Cat5e、Cat6和Cat6a等，根据实际需求选择合适的类型和规格的千兆水晶头非常重要。
其次，准备好必要的工具。
在进行千兆水晶头的接线工作时，需要准备好剥线钳、压线钳、网线测试仪等工具，这些工具能够帮助我们更加方便、快捷地完成接线工作，并且保证接线的质量。
接着，剥线和排线。
使用剥线钳将网线的外皮剥去一定长度，露出内部的8根线芯，然后按照T568B或T568A的排线顺序将这些线芯依次排列好，确保排线的顺序准确无误。
然后，压接千兆水晶头。
将排好线的网线插入千兆水晶头的接口中，使用压线钳将水晶头与网线牢固地连接起来，确保每根线都能够完全插入到水晶头的接口中，并且压接的位置准确无误。
最后，进行测试。
使用网线测试仪对刚刚接好的千兆水晶头进行测试，确保接线的质量和连接的稳定性。
如果测试结果正常，则表示接线工作完成，可以进行网络连接测试，如果测试结果异常，则需要重新检查接线工作，找出问题并进行修复。
总之，千兆水晶头的标准做法对于网络连接至关重要，只有按照标准的操作流程进行接线工作，才能够保证网络连接的稳定性和速度。
希望以上介绍能够帮助大家更好地掌握千兆水晶头的标准做法，确保网络连接的质量和稳定性。
千兆网线的接法用直连法还是交叉法
网线两端怎么做水晶头才能真正传输千兆？
一、首先说单个水晶头的做法：
我们都知道网线水晶头的做法有两种：568A和568B两种线序，平常在施工中常见的大多是568B的接法：
568B 橙白--1 橙--2 绿白--3 蓝--4 蓝白--5 绿--6 棕白--7 棕--8 568A 绿白--1 绿--2 橙白--3 蓝--4 蓝白--5 橙--6 棕白--7 棕--8
二、再说网线两端的接法：
直连法：如果网线两端都是568A接法，或者两端都是568B的接法，这种接法就是直连法。
直连法的应用场合，一般是不同设备之间的连接：
交叉法：如果网线一端是568A接法，另一端是568B的接法，这种接法就是交叉法。
交叉法法的应用场合，一般是相同同设备之间的连接：
三、怎么样的接法才可以实现千兆传输：
上面两个概念清楚了，下面就说结论了，具体怎么接才可以达到千兆。
一般来说568A直通法可以达到百兆数据传输，这也是实际工作中常见的。
要达千兆传输两种方法：
568B接法的直连法
568A和568B的交叉法
这两种方法经测试交叉法传输数据更快。
第二课堂千兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别， 都是一一对应的。
但是传统的 百兆网络只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千 兆 5 类或超 5 类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么差别， 都是一一对应的。
但是传统的百兆网络 只用到 4 根线缆来传输，而千兆网络要用到 8 根来传输，所以千兆交叉网线的制作与百 兆不同，制作方法如下：1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 例如： 一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕； 另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰2.AVAYA(CommScope) 单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐. 尾扣在测试通过后用 502 固定死,外套也要用 502 固定死. 全过程要小心,仔细, 开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？ 六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？ 买带两 1000Mbps 铜口的 26****换机 .六类线(CAT6) 3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6) 4.千兆主干交换机，接老服务器，用什么线？ 超五类(CAT5E).,跑 100Mbps 5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E). 6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉 ,全新布过超五类(CAT5E), 以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!! 超五类头用 AMP 压线钳压制,六类头用机压或自做工具压制.线序均按照 568B 顺序排列,然后用相关检测工具进行测试。
此主题相关图片如下：第二课堂第二课堂走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注. 注意管径和线槽的填充度 6 类线做法 1 对 3，2 对 6，3 对 1，4 对 7，5 对 8，6 对 2，7 对 4，8 对 5 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕 1 2 3 4 5 6 7 8 白绿 绿 白橙 白棕 棕 橙 蓝 白蓝 这样速度至少达到 300M 现 在，网络的高速发展已经进入了 G 时代，而千兆网络传输设备也已经不是什么新鲜东西了。
但是，它们作为高端的设备，也有“高端”的价格。
就像下面这根原装进 口的 LUCENT 千兆网线，2 米长，却要百元的价格，如果是普通百兆网线，4 元左右就够了。
今天，我就忍痛把它给大家来个 全解剖，让我们一起来见识一下它 到底特殊在哪里。
这就是今天要牺牲的同志。
粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45 水晶头有些不太一样。
以下是水晶头的特写，这张是正面的，可以清晰的看到 LUCENT 字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑 表面不同。
在 LUCENT 这个 logo 的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。
这个千兆水晶头改用了另外一种卡线器，在 后面的解剖中我会详细介绍。
这 是侧面，*近根部明显得的多了两个三角形的护片，是防止不小心弄断前面的定位压片用的。
大家应该有经验，原来百兆的水晶头最爱坏的也就 是定位压片。
百兆水 晶头由于定位压片经常挂住杂物而造成折断，布线中从传线孔内拉出时也是“九死一生”。
有了这个简单的设计，可以大大延长 水晶头的寿命。
第二课堂第二课堂这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。
这是背面，从这个角度可以看到那两个三角的护片很粗壮，为了定位压片提供了最周到的保护。
下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）（擦 干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。
可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直 径也大了一些。
从颜色上 看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。
所谓的橙白、蓝白等，只是在白线上 每隔一段有几个带颜色的小点。
我们在制作百 兆网线的时候为了防止那些交叉色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死 死捏住，连续多做点接头，大拇指也会累得抽筋。
现在这个千兆线 就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅 棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。
再把网线芯导线的线皮剥掉，看到不一样了吧。
普通百兆线是单一根铜丝，而千兆线是每芯里面还有 7 根镀银线。
明显的，传输效率也就高了，而 且在日常的使用中，更不易折断。
第二课堂第二课堂下面再来分析网头，从透明的部位看，是多层的结构，现在，我们要开始给它动手术了。
我用小刀把一侧的塑料片切下来，里面果然还有几层。
侧 面切下来的塑料片上有一个长条形的孔，是为了固定水晶头后部的卡线器的，同样的，在对称的那边也有相同的孔。
将后面卡线器取下来，可以看到它和三角形的护片是连在一起的，这个卡线器和百兆的相比优点是环形整体固定，一是比较结实，二是不会把网线 压扁而造成传输效率下降。
看来优化措施连这么一小截都不放过啊。
把线皮用力拉下来，看到线皮上有一个六棱形金属的卡锁，有点象当年做同轴电缆的线芯套。
作用一是为了更好的和新型的卡线器配合，二是 起到一定的屏蔽作用。
这个金属圈好像是钢质，我取下来后居然无法用手捏扁，看来强度还是挺高的。
不知道是用什么样的专用工具安装到线皮 上的。
第二课堂第二课堂再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并压迫着线体，我用了两把钳子和一把小改锥另外搭上 10 分钟宝贵时间才完整的把它取出来。
这是分线器的特写，第二张是从顶端看下来的样子，由于是透明的，你们也许不能完整的从照片上了解它的结构，就让我来描述吧。
首 先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕 入右孔。
到前端后按照 白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好，线头与前端对其后就可以插入 RJ45 水晶头的外壳了。
这个 是一个不错的改进，一下就把原来那种 又掰又捏又捅的别扭工序摒弃了。
而且线芯只有到了顶端才变成平面的排列，在整个接头的 80％的区域仍 然保持着双绞和圆形的状态，这明显比原来的百兆接头强 多了。
不光是制作工序上，在传输效率上也是比较大的改进。
（这么多怪怪的零件，看来 原来的 RJ45 压线钳是对它束手无策了）好了，至此这根千兆网线也就完成了它的历史使命，这是最后的全家福（让我们默哀 3 分钟） 。
第二课堂第二课堂参观一个成品线 目前，局域网中常用到的双绞线一般都是非屏蔽的 5 类 4 对(即 8 根导线)的电缆线。
这些双绞线的传输速率都能达到 100Mbps，若考虑网络将来的 应用需 求，理论上应安装最先进的布线产品，因为安装电缆后往往难以重新更新替代，用六类或超六类电缆代替超五类电缆是无可避免的，所以 纵使六类产品的价格相对于 五类产品稍贵，但为了减少日后网络升级问题，六类和超六类产品仍然值得考虑。
今天为大家推荐的阿尔叙超六类网线采用超六类（Cat6e）标准， 主要用于传输高强度信号，具有非常持久的耐用性。
与普通双绞线网线相比，它 具有独特的屏蔽型双绞线设计，能够大大降低外部电磁场干扰和串话干扰。
为当前和 未来的网络应用需求提供最坚实的传输质量基础。
此外，超 六类千兆高速网线能向下兼容五类和超五类网络连接，是升级网络的首选。
一、网线外观包装 五星级包装，在拿到阿尔叙超六类网线的时候，还是惊叹了一番。
在市场上还没见过包装的如此漂亮的网线，透明 PVC 外盒，铜版纸印刷的彩页， 高雅的造型，从整体上来看章显大气。
（图一）第二课堂第二课堂图一 打 开包装盒，可以看到网线外皮为红色，水晶头出厂前已经连接好（屏蔽双绞线要求系统全部是屏蔽器件，包括电缆、水晶头） ，现在看到的网线 长度规格为 10 米， 拿在手上用力弯曲，感觉很柔韧不会显得生硬。
外皮上标示有 CAT6 和阿尔叙（alphashield）厂家商标，材质符合 UL80℃外皮 材料规格认 证。
（图二）图二 仔细看，水晶头与网线的接口牢固而美观，无丝毫松动，尤其水晶头线芯的 24K 镀金，为连接的高度保真和传输质量提供了保证。
按住水晶头 弹片，可以感觉到弹片有很好的弹性和柔韧度，弹片上方的红色按胶，可以避免弹片与手直接接触，延长弹片的使用寿命。
（图三）第二课堂第二课堂图三 二、网线内部构造 接 下来我们用网线钳将网线剥开，可以看到阿尔叙超六类网线在外形上和结构上与五类或超五类双绞线都有一定的差别，不仅增加了绝缘的十字 骨架，将双绞线的四对 线分别置于十字骨架的四个凹槽内，保持四对双绞线的相对位置，提高电缆的平衡特性和串扰衰减，而且电缆的直径也比 普通网线更粗。
我们还可以看到一层金属隔 离膜，这层膜可以使网线在数据传输的过程中减少电磁干扰，所以它的稳定性较高，也就是通常所说 的屏蔽双绞线（STP） 。
另外，银白色的无胶皮包裹的线缆为 地线。
图四 用 肉眼可以看到超六类网线的双绞线扭绕度要比五类、超五类要密，一般扭线的越密其抗干扰能力就越强，目前市场上某些非正规厂商生产的电 缆线为了简化制造工 艺，线对中两根绝缘导线的扭绕密度和方向都不符合技术要求，如果存在以上问题，将会引起双绞线的近端串扰(指两线对之 间的信号干扰程度)，从而使传输距离 达不到要求。
阿尔叙屏蔽双绞线的特点： （1）使网线在数据传输的过程中减少电磁干扰，直径小，节省所占用的空间； （2）易弯曲，易安装； （3）将串扰减至最小或加以消除； （4）第二课堂第二课堂具有阻燃性； （5）具有独立性和灵活性，适用于结构化综合布线三、阿尔叙超六类网线材质参数： 阿尔叙超六类屏蔽双绞线裸铜线径为 0.60mm(线规为 24AWG)，绝缘线径为 1.02mm，STP 电缆直径为 6.50mm。
外皮材质符合 UL80℃外被料之规格 认证。
