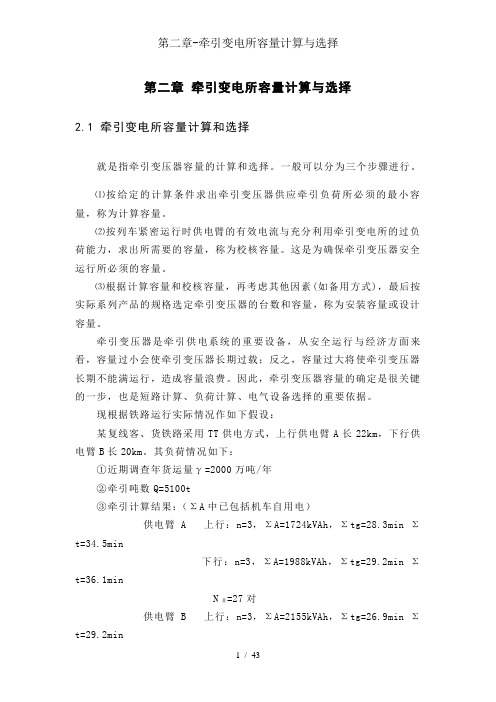

第二章牵引变电所容量计算与选择2.1 牵引变电所容量计算和选择就是指牵引变压器容量的计算和选择。

一般可以分为三个步骤进行。

⑴按给定的计算条件求出牵引变压器供应牵引负荷所必须的最小容量，称为计算容量。

⑵按列车紧密运行时供电臂的有效电流与充分利用牵引变电所的过负荷能力，求出所需要的容量，称为校核容量。

这是为确保牵引变压器安全运行所必须的容量。

⑶根据计算容量和校核容量，再考虑其他因素(如备用方式)，最后按实际系列产品的规格选定牵引变压器的台数和容量，称为安装容量或设计容量。

牵引变压器是牵引供电系统的重要设备，从安全运行与经济方面来看，容量过小会使牵引变压器长期过载；反之，容量过大将使牵引变压器长期不能满运行，造成容量浪费。

因此，牵引变压器容量的确定是很关键的一步，也是短路计算、负荷计算、电气设备选择的重要依据。

现根据铁路运行实际情况作如下假设：某复线客、货铁路采用TT供电方式，上行供电臂A长22km，下行供电臂B长20km。

其负荷情况如下：①近期调查年货运量γ=2000万吨/年②牵引吨数Q=5100t③牵引计算结果：（ΣA中已包括机车自用电）供电臂 A 上行：n=3，ΣA=1724kVAh，Σtg=28.3min Σt=34.5min下行：n=3，ΣA=1988kVAh，Σtg=29.2min Σt=36.1min=27对N非供电臂 B 上行：n=3，ΣA=2155kVAh，Σtg=26.9min Σt=29.2min下行：n=3，ΣA=1822kVAh ，Σtg=26.3min Σt=28.3minN 非=30对④cos φ=0.8，在牵引母线上补偿，补偿后cos φ=0.92.2 供电区间内的需要输送能力N=净ϕγ⋅⋅⋅⋅Q K K 36510421=705.0510036510200015.12.14⨯⨯⨯⨯⨯=21(列/日)= 11（对/日）其中1K ——波动系数，取1.2；2K ——储备系数，复线取1.15；γ——年运货量（104吨/年）净ϕ——货物列车载重系数（有各种车辆的百分比决定）；Q ——列车牵引重量（吨）； 2.3供电臂AB 的基本参数：2.3.1 上下行供电臂列车平均电流： 供电臂A:上行：I aA 上=∑∑⨯上上tA 4.2=5.3417244.2⨯=119.9 （A ） 下行：I aA 下=∑∑⨯上上t A 4.2=1.3619884.2⨯=132.2（A ） 供电臂B:上行：I aB 上=∑∑⨯上上tB 4.2=2.2921554.2⨯=177.1（A ） 下行：I aB 下=∑∑⨯ 4.2下下t B =3.2818224.2⨯=154.5（A ）2.3.2 上下行供电臂列车带电平均电流： 供电臂A: 上行：I aA 上=∑∑⨯上上g tA 4.2=3.2817244.2⨯=146.2（A ） 下行：I aA 下=∑∑⨯上上g tA 4.2=2.2919884.2⨯=163.4（A ） 供电臂B: 上行：I aB 上=∑∑⨯上上g tB 4.2=9.2621554.2⨯=192.3（A ） 下行：I aB 下=∑∑⨯4.2下下g tB =3.2618224.2⨯=166.3（A ） 2.3.3 供电臂中同时存在的平均列车数：供电臂A ：m 上=Tt N ∑上=14405.3411⨯=0.264m 下=Tt N ∑下=14401.3611⨯=0.276 供电臂B ：m 上=Tt N ∑上=14402.2911⨯=0.223 m 下=Tt N ∑下=14403.2811⨯=0.216 2.3.4 供电臂内列车带电平均概率：供电臂A ：p 上=nTt N g ∑上=144033.2811⨯⨯=0.072p 下=nTt N g ∑下=144032.2911⨯⨯=0.074供电臂B ：p 上=nTt N g ∑上=144039.2611⨯⨯=0.068p 下=nTt N g ∑下=144033.2611⨯⨯=0.0672.3.5 列车电流间断系数: 供电臂A ： a 上=∑∑上上g tt =3.285.34=1.22 a下=∑∑下下g tt =2.291.36=1.24 供电臂B ： a 上=∑∑上上g tt =9.262.29=1.09 a下=∑∑下下g tt =3.263.28=1.08 2.4 供电臂AB 的平均电流I aA 上 I aA 下 I aB 上 I aB 下I aA 上=1.667N ∑A 上×10-3=1.667×11×1724×10-3=31.6 （A ） I aA 下=1.667N ∑A 下×10-3=1.667×11×1988×10-3=36.5（A ） I aB 上=1.667N ∑A 上×10-3=1.667×11×2155×10-3=39.5（A ） I aB 上=1.667N ∑A 上×10-3=1.667×11×1822×10-3=33.4 （A ） I aA = I aA 上 + I aA 下 = 68.1（A ） I aB = I aB 上 + I aB 下 =72.9 （A ）2.5 供电臂AB 的有效电流I xA 、I xB供电臂A ：K xA 上=上上A A nP P -K +21ε=072.03072.01.11⨯-+=2.4I xA 上 = K xA 上×I aA 上=2.4×31.6=75.8 （A ）K xA 下=21下下A A nP P -K +ε=074.03074.01.11⨯-+=2.37I xA 下 = K xA 下×I aA 下=2.37×36.5=86.5（A ）P A =P A 上+P A 下－P A 上×P A 下=0.072+0.074－0.072×0.074=0.141K xA =AA nP P -K +21ε=141.03141.01.11⨯-+=1.808I xA = K xA ×I aA =1.808×68=123 (A)供电臂B ：K xB 上=上上B B nP P -K +21ε=068.03068.01.11⨯-+=2.46I xB 上 = K xB 上×I aB 上=2.46×39.5=97.2（A ）K xB 下=21下下B B nP P -K +ε=067.03067.01.11⨯-+=2.48I xB 下 = K xB 下×I aB 下=2.48×33.4=82.8 （A ）P B =P B 上+P B 下－P B 上×P B 下=0.067+0.068－0.067×0.068=0.130K xB =BB nP P -K +21ε=130.03130.01.11⨯-+=1.867I xb= K xB ×I aB =1.867×72=134 (A)其中：εK ——有效系数，取1.04；P ——供电臂出现带电运行列车的平均概率； K x ——供电臂有效电流系数；2.6 变压器的计算容量S ：S=K t UxB xA xA xB I I I I 2422++2-1=0.9×27.572682123134422⨯⨯++⨯ =7698 (KV ·A)其中： K t ——变压器的温度系数，一般取0.9；U ——牵引变电所母线额定电压即27.5KV ；2.7 变压器的校核容量：按非平行运行区间通过能力N 非的要求进行核算： 轻负荷臂A 对应于N 非的有效电流I xA ：P A 上=nTtg N ∑非=144033.2827⨯⨯=0.177P A 下=nTtg N ∑非=144032.2927⨯⨯=0.183P A =P A 上+P A 下－P A 上×P A 下=0.177+0.183－0.177×0.183=0.330K xA =AA nP P -K +21ε=330.03330.01.11⨯-+=1.333I aA =1.667N非∑A ×10-3=1.667×27×(1724+1988)×10-3=167(A)I xA = K xA ×I aA =1.333×167=223 (A)重负荷臂 B 对应于N 非的最大短时电流：P B 上=nT tg N ∑非=144039.2630⨯⨯=0.187P B 下=nTtg N ∑非=144033.2630⨯⨯=0.183P B =P B 上+ P B 下－P B 上P B 下=0.187+0.183－0.187×0.183=0.335查表4-6-1及Imax=f(p)曲线得：I==)(60下上下）（上++∑g Ut A ）（）（3.269.26251822211560+⨯+⨯=177.6 (A) I max =2.42×177.6=430 (A)表4-6-1参照中国铁道出版社出版，铁道部电气化工程局电气化勘测设计院编《牵引供电系统》的69页三相Y △,d11接变压器最大短时容量：S bmax=K t U(2I max +0.65I xA )2-2=0.9×27.5×(2×430+0.65×223) =24873 (KVA)三相Y △,d11接变压器的校核容量为：S 校=Sbmax/k=24873/1.5=16582 (KVA)其中：k ——过负荷倍数，通常三相Y △,d11接变压器取1.52.8 变压器的安装容量：固定备用的安装容量应选用2×20000KVA 的变压器 有变压器允许过负荷50℅可知：固定备用的S bmax =20000×1.5=30000 > 24873 (KVA) 故所选用的固定备用方案是合适的。
