6.第6章牵引供电计算.

双边供电
1.5k 1 I Lr pd = (1 + ) 3 m
2 A 2 x
2k 1 I Lr ps = (1 + ) 3 m
2 A 2 x
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
12. 牵引网平均电压损失单边供电

双边供电
I A Lr 1 ud = (1 + ) 3 2m I A Lr 1 us = (1 + ) 6 m

《地铁设计规范》（GB50157—2003）规定：
直流750V牵引供电系统允许的电压波动范围为500～ 900V，直流1500V牵引供电系统允许的电压波动范围为1000 ～1800V。
峨眉校区
电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 2. 牵引电压损失计算
B. 计算内容：正常双边运行方式下，供电区间牵引网产生的最大压降；任一中间牵引变电所解列，同相邻牵引变电所构成大双边供电方式下，供电区间牵引网产生的最大压降；端头牵引变电所解列时，由次端头牵引变电所单边供电的区间牵引网产生的最大压降。
ΔA——列车单位能耗［kW·h/（t·km）］ Uc —— 牵引网额定电压（KV）

v —— 列车平均运行速度（km/h）
G —— 列车质量（t）
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
2. 区间平均列车数单行平均列车数
Nt NL m= = T v
上、下行平均列车数
峨眉校区电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 1. 牵引整流机组容量计算

电力牵引与电气计算、牵引变电所容量

整理课件
14
i
能耗的计算
利用i=f(t)曲线计算列车电流及能耗。
将时间[0,τ]区间划分为n个间隔，
每一等份为Δt(分钟)，则每个时刻 τ 0 1 2 3 ………… ……
t
都有对应的取流(i)的数值， τ=nΔt
电流平均值：
I
1n n 1 k0 ik
平均电压U=25kV
列车列用车电能平耗均为功：率：PUInnU1kn0ik
2.列车取电平均电流为：
Ig
60A tg U
It
tg
交直型电力机车：
25kV,50Hz 机车牵引降压
全波整流直流
~
变压器
整流电路
牵引电机
实现这一转变过程的是机车主电路，以SS1 为例。
整理课件
5
SS1型电力机车主电路
25kV
机车主变压器
700kW
平波电抗器
整流机组
直流牵引电机，串励机 4200kW
整理课件
6
电力机车的工作过程
牵机引车变主电变所压输器出将的高高压压交交流流电电送变为到低接压触交网流以后电，再由经机车过整受电弓流和器接组触整线流接后变触为而引直入流，机车供，机给车牵电引流电经动主机断，路牵器引、电高动压机电流得互电感旋器转，到其机转车轴变输压出器的高机压绕械组功，率再通经过过齿低轮压传电动流装互置感传器、车送体给轮、对接，地轮电对刷作、用轮于轴轨、道车，轮到轨轨道道以，大然小后相经等轨、道方、向大相地反等流的回力牵作引用变于电轮所对。，从而形成牵引力，牵引列车运行。
整理课件
17
当采用近期运量计算时：

牵引供电三相v v联结计算题计算过程

牵引供电三相v v联结计算题计算过程牵引供电三相v v联结是指通过特定的方式将交流电源分配给行车、牵引及辅助电气设备，以满足列车正常运行的电气供应需求。

在实际应用中，需要对牵引供电三相v v联结计算进行精确的计算，以保证系统的电气稳定性和安全性。

下面将对牵引供电三相v v联结计算过程进行详细分析和阐述。

1.牵引供电三相v v联结计算的基本概念牵引供电三相v v联结是根据列车的运行速度和负载大小，通过串/并联或串联变压器的方式将高压输入变为适合列车牵引设备使用的低电压电源。

其给定值的计算基于下面的公式：Uml = (Upm2 / Z1) × Z2 × Z3其中，Uml是牵引电缆两端的电压；Upm2是高压电源的电压；Z1、Z2和Z3是电阻或电抗器的阻抗。

2.牵引供电三相v v联结计算的基本步骤（1）计算牵引轴每一组电机的额定电流牵引轴是指一个驱动轴到对面的驱动轴之间的区间。

按照牵引轴两端牵引设备总功率和额定电压计算得到每组电机的额定电流。

（2）计算每组电机的电源电压将计算出來的牵引设备的额定电流乘以不同的负载率，能得到每个牵引电机的电源电压，然后再通过推算得出该段牵引电缆两端的电压。

（3）计算每组电机的平均电源电压将每组电机的电源电压求平均值，得到牵引电缆两端的平均电源电压。

（4）计算每组电机的三相效率所需的平均供电电压平均供电电压通过用牵引设备的总功率除以设备各组电机的额定电流，再根据计算公式得出每个牵引电机所需的平均供电电压。

（5）利用牵引供电三相v v联结电源电压平衡平衡输入电缆的电压值，避免3相电缆的电压差异超过限度。

在牵引供电三相v v联结计算中，牵引线电压均衡是一个基本要求。

如果电压不均衡，需要进行一定的调整和改进，从而确保系统的电气稳定性和安全性。

3. 牵引供电三相v v联结计算的技术要点（1）要合理选择牵引电机的系数和负载系数（2）采用合理的电源电压调节方式，实现三相电压的均衡分配（3）要根据列车负载和运行时速，进行合理的串/并联和变压器的设计选择（4）对于复杂系统和大功率的牵引供电保护设备，必须进行可靠性评估并进行适当的备份总的来说，牵引供电三相v v联结计算是保证列车正常运行的关键环节。

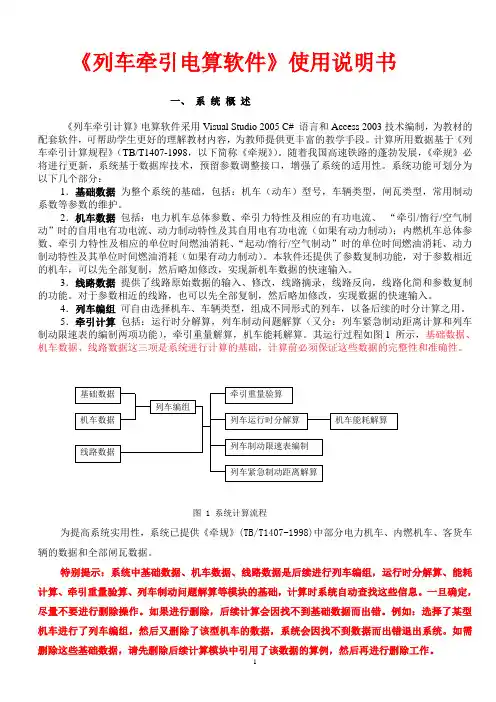

《列车牵引计算电算》教学版使用说明书

《列车牵引电算软件》使用说明书一、系统概述《列车牵引计算》电算软件采用Visual Studio 2005 C# 语言和Access 2003技术编制，为教材的配套软件，可帮助学生更好的理解教材内容，为教师提供更丰富的教学手段。

计算所用数据基于《列车牵引计算规程》（TB/T1407-1998，以下简称《牵规》）。

随着我国高速铁路的蓬勃发展，《牵规》必将进行更新，系统基于数据库技术，预留参数调整接口，增强了系统的适用性。

系统功能可划分为以下几个部分：1．基础数据为整个系统的基础，包括：机车（动车）型号，车辆类型，闸瓦类型，常用制动系数等参数的维护。

2．机车数据包括：电力机车总体参数、牵引力特性及相应的有功电流、“牵引/惰行/空气制动”时的自用电有功电流、动力制动特性及其自用电有功电流（如果有动力制动）；内燃机车总体参数、牵引力特性及相应的单位时间燃油消耗、“起动/惰行/空气制动”时的单位时间燃油消耗、动力制动特性及其单位时间燃油消耗（如果有动力制动）。

本软件还提供了参数复制功能，对于参数相近的机车，可以先全部复制，然后略加修改，实现新机车数据的快速输入。

3．线路数据提供了线路原始数据的输入、修改，线路摘录，线路反向，线路化简和参数复制的功能。

对于参数相近的线路，也可以先全部复制，然后略加修改，实现数据的快速输入。

4．列车编组可自由选择机车、车辆类型，组成不同形式的列车，以备后续的时分计算之用。

5．牵引计算包括：运行时分解算，列车制动问题解算（又分：列车紧急制动距离计算和列车制动限速表的编制两项功能），牵引重量解算，机车能耗解算。

其运行过程如图1 所示，基础数据、机车数据、线路数据这三项是系统进行计算的基础，计算前必须保证这些数据的完整性和准确性。

图 1 系统计算流程为提高系统实用性，系统已提供《牵规》(TB/T1407-1998)中部分电力机车、内燃机车、客货车辆的数据和全部闸瓦数据。

特别提示：系统中基础数据、机车数据、线路数据是后续进行列车编组，运行时分解算、能耗计算、牵引重量验算、列车制动问题解算等模块的基础，计算时系统自动查找这些信息。

06 牵引变电所容量计算(二)计算容量

2008-9-24
知识改变命运学习成就末来
2
一、变压器过负荷能力
(一) 变压器的正常寿命
取决于概念
指变压器正常使用年限
绝缘材料的老化程度运行温度
温度、绝缘材料结构中的氧气含量、含潮率等决定因素
3
负荷电流
2008-9-24
知识改变命运学习成就末来
(二)绝缘老化的六度定则
正常老化寿命：通常绕组最热点的温升比平均温升高13℃。若变压器在额定负载和环境温度为20℃条件下连续运行，绕组允许平均温升为65℃。则绕组最热点的温度为98℃。变压器在该运行条件下的老化寿命为正常老化寿命。六度定则：温度比98℃每增加6℃其老化速度增加一倍；比98℃每降低6℃其老化速度降低一
书P47第7题
第二步：确定变压器计算容量。
2008-9-24
知识改变命运学习成就末来
18

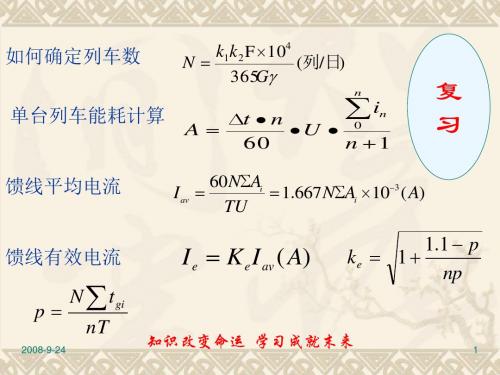

I av 2 1.667NA103 1.667 42 3501 103 245A
Nmax=42 N=25
p2
Nt g 2 nT

25 58.8 0.34 3 1440

2008-9-24
知识改变命运学习成就末来
6
(五) 牵引变压器的过负荷情况
(1）正常运行时，变压器的日平均负荷不会超过变压器容量。短时负荷尖峰可不考虑。因为负载引起的绕组温度变化需要 15min才能达到稳定值。（2）紧密运行时，牵引变压器可能出现短时的较大过负荷。设计规范规定，对于三相YN,d11接变压器，再利用牵引变压器过负荷能力50%时，其容量能分别满足近期或远期紧密运行时的负荷需要，可以保证安全运行。对于单相变压器，厂家规定短时允许过负荷不得超过75%，对于斯特科接变压器，短时允许过负荷不得超过100%。（3）牵引变压器的负荷率Kl（计算容量/安装容量）远小于1。故其正常负荷倍数和持续允许时间可以增加。（4）三相YN/d11结线的牵引变压器，其输出电流允许值受三相绕组符合不均匀的影响达不到额定值。(容量利用率) 知识改变命运学习成就末来 2008-9-24 7

地铁牵引供电系统设计

地铁牵引供电系统设计The Design of Subway Power SupplySystem摘要牵引供电系统是城市轨道交通系统中最为重要的基础能源设施，其功能是为轨道交通系统中的电力车辆供电，确保轨道交通列车车辆的正常运行。

通过对供电方案的比较，**地铁供电系统采用集中供电方式，系统包含电业局地区变电所与轨道交通主变电所之间的输电线路、轨道交通供电系统内部牵引降压输配电网络、直流牵引供电网和车站低压配电网；牵引供电系统由主变电所、高压/中压供电网络、牵引供电系统、电力监控系统、接触网系统、杂散电流防护和接地系统、供电车间等组成。

轨道交通供电系统的主要功能如下：接受、分配电能：主变电所的主变压器将110KV高压电变换成20KV中压电、20KV 供电网络将电能分配到每一个车站和车辆段内的牵引变电所和降压变电所。

关键字：集中供电方式牵引变电所DC1500V接触轨20kV中压AbstractTraction power supply system of urban rail transit system is the most important basic energy facilities, its function is providing power for rail transit system, ensure the normal operation of rail transit vehicle. Through the comparison of the power supply scheme, shijiazhuang metro power system uses centralized power supply mode, system contains the transmission lines between area substation and rail traffic main substation, Traction step-down power transmission and distribution network of rail transport power supply system, DC traction supply network and station low voltage distribution network; tractive power supply system is composed of main substation, high-pressure/medium voltage power supply network, tractive power supply system, electric power monitoring and management system, overhead contact system, stray current protection and grounding system, Power supply workshop and so on. The main function of rail transport power supply system is in the below:Accept, distribution of the main substation power: main transformer will convert to a 20KV 110 kv high-voltage power supply network in 20KV piezoelectric, energy allocated to each station and maximize the traction substation and step-down in substation.Key words: entralized power supply system traction substation DC1500V contact rail 20kV medium voltage目录第1章绪论 (4)1.1 供电系统的功能 (4)1.2 供电系统的构成 (5)1.3 供电系统电磁兼容 (6)第2章电源与主变电所 (7)2.1 电源 (7)2.2 主变电所 (9)2.3 中压供电网路 (10)第3章牵引供电系统 (11)3.1 牵引供电运行方式 (11)3.2 牵引供电系统保护 (14)3.3 牵引变电所 (18)3.4 牵引网 (21)第4章杂散电流 (22)4.1 概述 (23)4.2 杂散电流的产生 (23)4.3 杂散电流的防护 (23)第5章牵引供电计算 (24)5.1 概述 (24)5.2 平均运量法 (25)5.3 用平均运量法对罗家庄牵引变电所的计算 (26)第6章直流短路计算 (29)6.1 概述 (29)6.2 电路图法 (30)6.3 对罗家庄站两边的供电区间进行短路计算 (32)第7章结论 (34)参考文献 (35)谢辞.................................................................................... 错误!未定义书签。

电力牵引与电气计算、牵引变电所容量

定义
电力牵引是一种使用电能作为动力源的牵引方式，通过牵引电动机驱动车辆或机械设备。
环保
电力牵引不产生尾气和噪音污染，对环境友好。
可靠性高
电力设备具有较高的可靠性，减少了机械磨损和维护成本。电力牵引的应用与发展 Nhomakorabea应用
电力牵引广泛应用于地铁、轻轨、动车组、货运列车等领域，成为现代轨道交通的主要牵引方式。
供电距离和线路参数
供电距离越长，线路阻抗越大，所需牵引变电所容量越大。
牵引网供电方式
不同的牵引网供电方式对牵引变电所容量有不同的影响。
牵引变电所容量优化策略
根据实际运行情况调整变压器分接头
通过调整变压器分接头来改变电压水平，从而减小变压器容量。
采用新型节能设备
采用新型节能设备如高效电动机、节能变压器等，以减小牵引负荷，从而减小牵引变电所容量。
优化供电系统网络结构
加强负荷管理
通过优化供电系统网络结构，减少供电距离和线路阻抗，从而减小牵引变电所容量。
通过加强负荷管理，合理安排机车运行和调整负荷曲线，提高负荷率，从而减小牵引变电所容量。
04 牵引变电所容量与电力牵引的关系
牵引变电所容量对电力牵引的影响
供电能力
01
牵引变电所的容量直接决定了其供电能力，从而影响电力牵引
列车运行图
列车运行图决定了电力牵引系统的运行方式和时间，从而影响牵引变电所的容量需求。
技术进步
随着电力牵引技术的不断进步，列车牵引负荷逐渐增加，对牵引变电所的容量需求也随之提高。
电力牵引与牵引变电所容量的协调发展
规划与设计
在电力牵引系统的规划与设计中，应充分考虑牵引变电所的容量需求，确保其满足电力牵引发展的需要。

牵引供电系统电气计算-城市轨道交通供电。72页PPT

牵引供电系统电气计算-城市轨道交通供电。
41、实际上，我们想要的不是针对犯罪的法律，而是针对疯狂的法律。 ——马克·吐温 42、法律的力量应当跟随着公民，就像影子跟随着身体一样。— —贝卡利亚 43、法律和制度必须跟上人类思想进步。— —杰弗逊 44、人类受制于法律，法律受制于情理。— —托勇敢地走到底，决不回头。 ——左
45、法律的制定是为了保证每一个人自由发挥自己的才能，而不是为了束缚他的才能。—— 罗伯斯庇尔
56、书不仅是生活，而且是现在、过去和未来文化生活的源泉。 ——库法耶夫 57、生命不可能有两次，但许多人连一次也不善于度过。— —吕凯特 58、问渠哪得清如许，为有源头活水来。—— 朱熹 59、我的努力求学没有得到别的好处，只不过是愈来愈发觉自己的无知。 ——笛卡儿

电气化铁道供电系统2011教学要点

《电气化铁道供电系统》2011教学要点第一章电力系统与牵引供电系统电力系统：电能的生产、输送、分配和使用组成了一个系统，称为电力系统，主要由发电厂、电力网、电能用户组成。

电力网的任务是将电能从发电厂输送和分配到电能用户。

电力网由各种电压等级的输、配电线路和变（配）电站（所）组成。

按其功能常分为输电网和配电网两大部分。

国家规定的电网额定电压分别为(KV)：750、500、330、220、110、60、35、10、6等9个电压等级。

牵引变电所进线电源电压等级主要为110kV，少量采用220kV。

牵引供电系统具有哪些主要特点？由哪几个子系统组成？答：牵引供电系统与一般供电系统相比，具有以下明显特点：(1) 所供负载是一个单相、移动而且是直流的负载。

(2) 供电额定电压为27.5kV(BT)和55kV(AT)，不同于国家电网规定的额定电压。

(3) 供电网不同于电力网，它是通过与电力机车接触而供电，因此又叫接触网。

(4) 具有独特的回流通路(架空回流、轨回流和地回流)。

广义牵引供电系统由：电力系统、牵引变电所、牵引网(接触网、供电线、吸回装置)、电力机车。

狭义的牵引供电系统通常只指牵引变电所和牵引网2大部分。

牵引供电系统的4种电流制：（1）直流制(1500V)，主要用于地铁、矿山等。

（2）低频单相交流制（3）三相交流制（4）工频单相交流制(27.5KV)，我国电气化铁路均采用这种制式。

牵引变电所的4种一次供电方式：（1）一边供电（2）两边供电（3）环形供电（4）辐射供电。

单侧供电方式的可靠性一般比双侧供电方式和环形供电方式要差。

牵引变电所向接触网供电的供电方式：单边供电与双边供电。

第二章牵引变压器及其结线第二章牵引变压器及其结线序号变压器类型输出电压容量利用率对称与否1 单相接线(纯单相单相VV，三相VV量等，60°100%不对称系数1,0.52 三相YN/d11量等，60°75.6%不对称系数0.53 三相不等容量量等，60°94.5%不对称系数0.54 斯科特接线量等，90°92.8%对称5 阻抗匹配平衡型(非阻抗匹配平衡型)量等，90°100%对称三相牵引变压器容量利用率是75.6%，当考虑温度系数kt=0.9时容量利用率可提高到84%容量利用率=定额输出容量/额定容量单相结线在电力系统的电流不对称系数为1，VV结线和三相Y/d结线变压器的不对称系数为0.5。

城市轨道交通系统构成——供电与牵引_图文_图文

图6-9 外部供电方式——放射式供电
【理论知识】 6.2 城市轨道交通电力牵引系统
1.城市轨道交通电力牵引概念以电力系统城市电网的电力为动力源，在车辆上将电能转换为机械能，从而牵引列车组在轨道上运行的一种城市交通牵引动力形式。
图6-10 城市轨道交通电力牵引结构图
【理论知识】 6.2 城市轨道交通电力牵引系统
【理论知识】 6.2 城市轨道交通牵引系统
(3)电力机车电力牵引在现实生活中最好的体现就是电力机车。 4.牵引变电所容量的计算和确定 (1)确定牵引变压器的容量 1)确定计算容量。 2)确定校核容量。 3)确定安装容量。 (2)牵引变压器的安装容量牵引变压器的安装容量是在计算容量和校核容量的基础上，再考虑备用方式，最后按变压器的产品规格所确定的变压器台数与容量。 1)移动备用。 2)固定备用。
【理论知识】 6.2 城市轨道交通牵引系统
5.电力牵引的远动监控装置 (1)地下迷流在直流牵引供电中，牵引电流并非全部由钢轨直接流回牵引变电所，而是有一部分由钢轨杂散泄漏流入大地，再由大地流回钢轨和牵引变电所，这种地下杂散电流被称为地下迷流。 (2)谐波由于牵引变电所大功率整流设备和其他变流装置等的非线性负荷特性，使牵引供电系统成了城市电网的一个重要谐波源。 (3)电动车组由牵引供电系统供给电能，驱动车辆上的电动机，产生牵引力牵引在轨道上行驶的列车组。 (4)车辆电气车辆电气包括车辆上各种电气设备及其连接导线。
【理论知识】 6.1 城市轨道交通供电系统
(1)牵引变电所牵引变电所的作用是降压，并将三相电源转换成两个单相电源，然后通过馈电线分别供电给牵引变电所两侧的接触网。 1)桥接线方式。
图6-1 牵引变电所的引入线方式
【理论知识】 6.1 城市轨道交通供电系统

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

4. 牵引变电所馈线平均电流单边供电双边供电
I A = mI I A = mI/2
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
5. 牵引变电所馈线有效电流单边供电
2 I xA 2 k 2 x -1 = I A [1 + ] m

双边供电
2 I xA 2 1.33k 2 x -1 = I A [1 + ] m
I A4
Ix∑ IA∑
Ix1 IA1 上行下行 Ix2 IA2 正母线
2 2 2 2 2 Ix = I x1 + I x2 + I x3 + I x4
+2I A1 I A2 + 2I A1 I A3 I + 2A1 I A4
Ix3 Ix4
+2I A2 I A3 + 2I A2 I A4 + 2I A3 I A4
IA—馈线平均电流 m—平均列车对数 kx2 —有效系数，kx2 =1.15α
α —区间电流间断系数
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
6. 牵引变电所母线有效电流单边供电双边供电
2 2 Ix I A =
I
I x1
I x4
2 x
2 IA I A1
ΔAGv I= (A) Uc
ΔA——列车单位能耗［kW·h/（t·km）］ Uc —— 牵引网额定电压（KV）

v —— 列车平均运行速度（km/h）
G —— 列车质量（t）
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
2. 区间平均列车数单行平均列车数
Nt NL m= = T v
三．牵引供电计算
9. 列车给电运行时弓上电压损失平均值双边供电
I A Lr 2α - 1 us = (1 + ) 6 m
IA —双边供电平均电流(A) L —双边供电距离（km） r —牵引网单位阻抗(Ω/km)
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
10. 列车起动时最大电压损失单边供电
2.
峨眉校区
电气工程系
§6-2 平均运量法
一．基本假设
列车在馈电分区分布均匀，数量不变，等于平均列车数；列车运动位置受运行图制约（不可能两列车重合）；列车瞬时电流任意变化，但平均电流和有效电流恒定，区间能耗固定。
峨眉校区
电气工程系
§6-2 平均运量法
二．计算条件
1. 2. 3. 4. 5. 6. 7. 8. 9. 车流密度N（对/h），每小时发车对数；列车编组（辆），3～8节/列；动车自重M（t）、定员人数a（人）；拖车自重T（t）、定员人数b（人）；列车平均运行速度v（km/h）；牵引网额定电压Uc（KV）；牵引网单位阻抗r（Ω/km）；列车单位能耗ΔA［kW·h/（t·km）］；供电距离L（km）。
峨眉校区电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 1. 牵引整流机组容量计算
A. d) 计算目的：牵引整流机组的容量应根据牵引供电计算得出的牵引负荷大小进行确定。原则如下：牵引整流机组（牵引变压器、整流器）的过负荷能力：100%In连续运行、 150%In运行2h、 300%In 运行1min；当牵引变电所内的一组牵引整流机组故障或退出运行时，另一组牵引整流机组在过负荷能力和谐波条件满足时可继续运行。
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
1. 列车区间平均电流求解方法：列车电流曲线法列车单位能耗法
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
1. ① 列车区间平均电流列车电流曲线法
i
列车电流曲线
Ig I o tg t t
Ig——列车带电运行平均电流 I——列车区间运行平均电流 tg ——列车带电运行时间 t ——列车区间运行时间
B. 计算内容：正常双边运行方式下，供电区间走行轨上最大的对地电位；任一中间牵引变电所解列，同相邻牵引变电所构成大双边供电方式下，供电区间走行轨上最大对地电位；端头牵引变电所解列时，由次端头牵引变电所单边供电的区间走行轨上最运量法
三．牵引供电计算
14. 走行轨电压损失
RZ Δ uZ = Δu RJ + RZ
RZ —走行轨阻抗(Ω) RJ —接触网阻抗(Ω) Δu —牵引网电压损失(V)
峨眉校区电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 1. 牵引整流机组容量计算
A. a) b) c) 计算目的：牵引整流机组的容量应根据牵引供电计算得出的牵引负荷大小进行确定。原则如下：应满足远期高峰小时运量的要求，在高峰小时牵引机组的负荷宜在90%～100%；正常情况下双机组并列运行，共同承担本所的负荷；当任一座牵引所故障解列时，靠相邻牵引变电所的过负荷能力（150%In，2h），不降低运送旅客的能力，使城市轨道交通正常运行；
峨眉校区电气工程系
e)
§6-2 平均运量法
四．牵引供电计算几点说明 1. 牵引整流机组容量计算
B. 计算内容： a) b) c) d) 正常双边运行方式下，各牵引变电所牵引整流机组承担的牵引负荷；任一中间牵引变电所解列，同相邻牵引变电所构成大双边供电方式下，牵引变电所整流机组承担的牵引负荷；端头牵引变电所解列时，次端头牵引变电所牵引整流机组承担的牵引负荷；牵引变电所一套牵引整流机组退出运行时，该所另一套牵引整流机组承担的牵引负荷。
电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 2. 牵引电压损失计算
B. 计算内容：正常双边运行方式下，供电区间牵引网产生的最大压降；任一中间牵引变电所解列，同相邻牵引变电所构成大双边供电方式下，供电区间牵引网产生的最大压降；端头牵引变电所解列时，由次端头牵引变电所单边供电的区间牵引网产生的最大压降。
Ix∑—母线总有效电流 IA∑—牵引所总平均电流 Ix —馈线有效电流， Ix1 、Ix2 … IA —馈线平均电流，IA1 、IA2 …
IA3 IA4
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
7. 牵引变电所功率
P = k c k U c I x
kc —牵引网损耗加大系数，一般取1.05。 kδ —列车自用电加大系数。一般取1.03。
城轨供电系统
第6章牵引供电计算
电气工程系黄小红
§6-1 概述
一．牵引负荷特点
1. 2. 规律性运行有规律，严格按照事先制定好的列车运行图运行。取流有规律，周期按取流、惰行、制动、停站四种运行方式运行。动态性
峨眉校区
电气工程系
§6-1 概述
二．牵引供电计算方法
1. 平均运量法建立在概率论基础上，根据列车运行的规律性，由列平均电流、有效值计算馈线电流、有效值，最后利用方差定律计算牵引所有效电流。运行图法建立在列车运行图基础上，根据列车所处不同位置的取流值，计算馈线在不同时间的电流值，绘制电流曲线，并由此计算馈线及变电所有效电流。
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
8. 牵引变电所容量
S 1.1 P ( kVA )
S∑ —牵引变电所容量

说明：
P∑ —牵引变电所功率
牵引变电所总功率按正常双边供电计算；当一座牵引变电所故障解列时按大双边供电计算，其牵引整流机组的过负荷能力不超过150% In。
上、下行平均列车数
2Nt 2NL m= = T v
N—列车对数（对/h） T—时间周期（=60min） t—列车区间走行时间 (min) L—供电距离（km） v—列车平均运行速度 (km/h)
峨眉校区电气工程系
§6-2 平均运量法
三．牵引供电计算
3. 区间走行时间
L t = 60 (min) v
峨眉校区
电气工程系
§6-2 平均运量法
三．牵引供电计算
9. 列车给电运行时弓上电压损失平均值单边供电
I A Lr 1.5 α - 1 ud = (1 + ) 3 m
IA —单边供电平均电流(A) L —单边供电距离（km） r —牵引网单位阻抗(Ω/km)
峨眉校区电气工程系
§6-2 平均运量法
u m ax
双边供电
ILr = I m ax Lr + ( m - 1 ) 2 I m ax Lr ILr = + ( m - 1) 4 8
Imax —列车起动电流(A) I —列车区间平均电流(A)
峨眉校区电气工程系
u m ax
§6-2 平均运量法
三．牵引供电计算
11. 牵引网平均功率损耗单边供电
峨眉校区
电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 2. 牵引电压损失计算
C. 计算方法：平均运量法（列车给电运行时弓上电压损失平均值、列车启动时牵引网最大电压损失、牵引网平均电压损失、牵引网最大平均电压损失）见前。
峨眉校区
电气工程系
§6-2 平均运量法
四．牵引供电计算几点说明 3. 走行轨对地电位计算
峨眉校区
电气工程系
§6-3 运行图法
一．列车运行图
峨眉校区
电气工程系
§6-3 运行图法
一．列车运行图 3. 列车运行图是列车运行的图解表示方法。在运行图
中，以水平线表示车站的中心线，以垂直线表示时间，斜线表示运行线。运行线反映了列车的时间、位置状态，即 t=f(l)曲线，它与车站中心线的交点，即为列车到、发或通过车站的时刻。

6.第6章牵引供电计算
