牵引供电系统期末试卷

北交《牵引供电系统》复习题解析B一、填空题1.同步发电机的电抗，在稳态时为。

考核知识点解析：同步电抗答案：同步电抗2.在无限大容量电源供电下，三相电路后周期分量电流的是不衰减的。

考核知识点解析：无限大容量电源供电答案：幅值3.短路电流可能出现的最大瞬时值称为。

考核知识点解析：短路冲击电流的概念答案：短路冲击电流4.在电力系统产生的各种故障中，以发生短路的几率最高。

考核知识点解析：不对称短路的几率答案：不对称5.零序网络中的组成元件，只包含能流通的元件。

考核知识点解析：零序网络中的组成元件答案：零序电流6.电弧能否熄灭，取决于在触头间介质的游离速度与速度二者的强弱。

考核知识点解析：电弧灭弧答案：去游离7.利用真空作为绝缘及灭弧手段的断路器称为。

考核知识点解析：真空断路器答案：真空断路器8. 是断路器在规定的温升下允许连续长期通过的电流，表征断路器通过长期电流能力。

考核知识点解析：额定电流的概念答案：额定电流9.电压互感器按绝缘介质和冷却方式可分为干式、浇注式和。

考核知识点解析：电压互感器分类答案：油浸式10.电流互感器的热稳定校验只对本身带有一次回路导体的进行。

考核知识点解析：电流互感器的热稳定校验答案：电流互感器二、简答题11.电气主接线的基本要求有哪些？考核知识点解析：电气主接线的基本要求答案：答：①保证供电可靠性和电能质量②结构简单、清晰、操作简便③运行灵活，检修维护安全方便④建设和运行经济性好⑤充分考虑将来的发展和扩建12.装置布置应满足哪些要求？考核知识点解析：装置布置应满足要求答案：答：①牵引供电系统运行安全可靠，满足安全净距要求②操作、巡视及检修维护简便③尽量节约占用空间资源和整体造价④根据远期发展规划，便于扩展13.户内配电装置将全部电气设备置于室内，主要特点有哪些？考核知识点解析：户内配电装置将全部电气设备置于室内的主要特点答案：答：①电气设备工作环境好，故障率低，有利于减少检修维护的工作量。

牵引供电试卷答案姓名：班级：成绩：一、填空题：（20 分）1、我国电气化铁路运营里程占全国铁路总里程的（27%），约（1.4 万公里），在世界 12 个主要国家中排名（第 8）。

2、从事接触网运行和检修工作的有关人员，必须实行（安全等级）制度，取得（安全合格证）之后，方准参加 (接触网运行)和检修工作。

3、在进行接触网作业时，作业组全体成员必须按（劳动保护着装），所有（工具）和（安全用具），在使用前必须进行检查，符合要求后方可使用。

4、接触网的巡视工作，要由安全等级不低于（ 3 级）的人员担任。

5、事故抢修和遇有危及人身或设备安全的紧急情况，作业时可以不开（工作票），但必须有（电力调度命令）。

6、接触网停电作业工作票的有效期，可连续几天，但不能超过（六个工作日）。

7、凡在距地面（3m 以上）的牵引供电网上所有作业，均成为接触网高空作业。

8、在接触网上作业，为避让列车，须将车梯暂时移至建筑界限以外时，必须保证车梯边缘距离线路中心在（2440mm）以上，并采取（防倾倒）措施，以免车梯存放不当危及行车安全。

9 、由于牵引供电设备（供电质量）反常或工作失误迫使列车减轴或限制列车对数属于（一般）事故。

10、在接触网上进行停电作业，必须从各方面（断开电源）。

并要有明显的（断路点）二、判断题：（10 分）1、接触网上的供电电压为直流 27.5kv。

（）2、所有的接触网设备，自第一次受电开始即认定为带电设备。

（）。

3、事故紧急处理时可以不签发工作票。

（）4、接地线的截面不应小于 16mm2 的多股软铜线。

（）5、对从事接触网运行及检修工作的有关现职人员，每年必须定期进行一次安全考试。

（）6、在进行接触网巡视时，工作人员不得攀登支柱。

（）7、接触网所有的电力调度命令，必须有批准编号和批准时间。

（）8、工作票签发人不能担任工作领导人，但可以担任作业组成员。

（）9、在接触网高空作业抛扔工具、材料时，工作人员必须戴好安全帽。

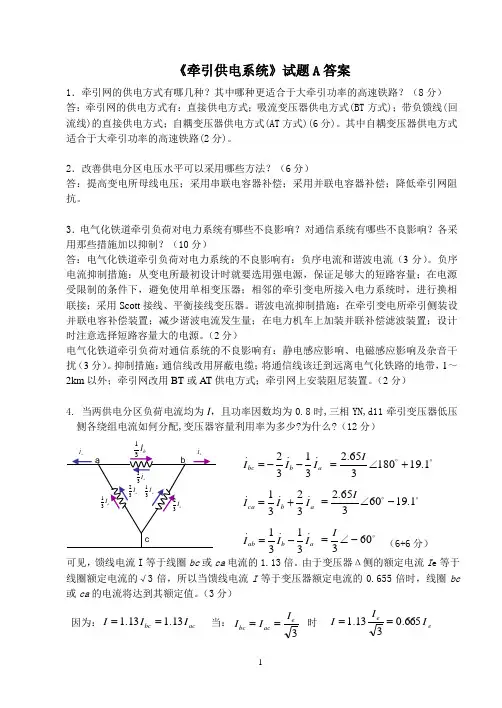

《牵引供电系统》试题A 答案1．牵引网的供电方式有哪几种？其中哪种更适合于大牵引功率的高速铁路？（8分） 答：牵引网的供电方式有：直接供电方式；吸流变压器供电方式(BT 方式)；带负馈线(回流线)的直接供电方式；自耦变压器供电方式(AT 方式)(6分)。

其中自耦变压器供电方式适合于大牵引功率的高速铁路(2分)。

2．改善供电分区电压水平可以采用哪些方法？（6分）答：提高变电所母线电压；采用串联电容器补偿；采用并联电容器补偿；降低牵引网阻抗。

3．电气化铁道牵引负荷对电力系统有哪些不良影响？对通信系统有哪些不良影响？各采用那些措施加以抑制？（10分）答：电气化铁道牵引负荷对电力系统的不良影响有：负序电流和谐波电流（3分）。

负序电流抑制措施：从变电所最初设计时就要选用强电源，保证足够大的短路容量；在电源受限制的条件下，避免使用单相变压器；相邻的牵引变电所接入电力系统时，进行换相联接；采用Scott 接线、平衡接线变压器。

谐波电流抑制措施：在牵引变电所牵引侧装设并联电容补偿装置；减少谐波电流发生量；在电力机车上加装并联补偿滤波装置；设计时注意选择短路容量大的电源。

（2分）电气化铁道牵引负荷对通信系统的不良影响有：静电感应影响、电磁感应影响及杂音干扰（3分）。

抑制措施：通信线改用屏蔽电缆；将通信线该迁到远离电气化铁路的地带，1～2km 以外；牵引网改用BT 或AT 供电方式；牵引网上安装阻尼装置。

（2分）4. 当两供电分区负荷电流均为I ，且功率因数均为0.8时,三相YN,d11牵引变压器低压侧各绕组电流如何分配,变压器容量利用率为多少?为什么?（12分）（6+6分） 可见，馈线电流I 等于线圈bc 或ca 电流的1.13倍。

由于变压器Δ侧的额定电流I e 等于线圈额定电流的√3倍，所以当馈线电流I 等于变压器额定电流的0.655倍时，线圈bc 或ca 的电流将达到其额定值。

（3分）I 1 因为： acbc I I I 13.113.1==3eac bc I I I ==时 当： e e I I I 665.0313.1==ab bc I I I 3132--=ab ca I I I 3231+=a b ab I I I 3131-= 1.19180365.2+∠=I 1.1960365.2-∠=I 603-∠=I此时变压器的输出容量：（3分） 可见，当三相变压器担任单相牵引负载时，其输出容量只能达到其额定容量的0.756倍或3/4。

牵引供电专业考试题（三套）一、填空题：（每题2分，共计20分）；1、公用电压互感器的二次回路应只在（控制室内）一点接地,公用电流互感器二次绕组及其回路应在相关（保护屏柜内）一点接地，独立的、与其他电压互感器和电流互感器的二次回路没有电气联系的二次回路应在（开关场）一点接地。

2、高速铁路电力牵引供电工程施工质量验收应对隐蔽工程和关键工序进行重点检验，隐蔽工程应按规定留存（影像资料）。

3、向变压器注油宜从下部油阀进油，注油速度不宜大于（100）L/min。

4、绝缘子安装前应进行绝缘及（交流耐压）试验。

5、在混凝土施工前，应根据设计强度等级进行（混凝土配合比）试验，并取得配合比试验报告。

6、交直流电源装置的电线、电缆的屏蔽护套(接地连接)可靠，与接地干线就近连接。

设备接地（PE）或接中性线（PEN）标识清晰。

7、膨胀式信号温度计的细金属软管不得压扁和急剧扭曲，其弯由半径不得小于（50）mm。

8、SF6全封闭组合电器各功能单元的相关支架应安装水平，各自的本体水平偏差应小于2mm。

SF6全封闭组合电器各功能单元元件主体在纵、横轴安装方向上与设定的安装中心线的允许偏差（±3）mm。

并列安装的断路器单元，各相间在纵、横轴方向和绝对标高方面的允许偏差（±2）mm。

9、光缆及低压电缆的敷设径路、敷设方式、终端位置符合设计文件要求，直埋电缆、光缆埋深不应小于(0、7)m，通过道路及构筑物时应穿管保护，埋深不应小于(1)米。

10、控制电缆弯曲半径不应小于电缆直径的(10)倍。

二、单选题（每题2分，共计20分）：1、测量电流互感器极性的目的是为了( B )。

A、满足负载的要求B、保证外部接线正确C、提高保护装置动作灵敏度D、满足保护需要2、接地网的埋设深度与间距应符合设计要求。

当无具体规定时，接地极顶面埋设深度不宜小于(B)m;水平接地极的间距不宜小于5m,垂直接地极的间距不宜小于其长度的2倍。

A、0、7B、0、8C、0、9D、1、03、隔离开关、负荷开关的相间距离偏差：110 kV及以下者不应大于10 mm ,220 kV、330 kV不应大于（ C ） mm ；相间连杆应处于同一水平线上。

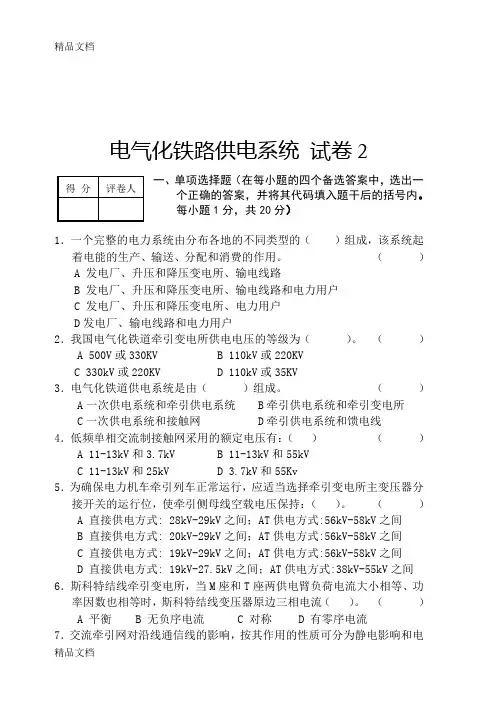

电气化铁路供电系统试卷2一、单项选择题〔在每题的四个备选答案中，选出一Array个正确的答案，并将其代码填入题干后的括号内。

每题1分，共20分〕1．一个完整的电力系统由分布各地的不同类型的〔〕组成，该系统起着电能的生产、输送、分配和消费的作用。

〔〕A 发电厂、升压和降压变电所、输电线路B 发电厂、升压和降压变电所、输电线路和电力用户C 发电厂、升压和降压变电所、电力用户D发电厂、输电线路和电力用户2．我国电气化铁道牵引变电所供电电压的等级为〔〕。

〔〕A 500V或330KVB 110kV或220KVC 330kV或220KVD 110kV或35KV3．电气化铁道供电系统是由〔〕组成。

〔〕A一次供电系统和牵引供电系统B牵引供电系统和牵引变电所C一次供电系统和接触网D牵引供电系统和馈电线4．低频单相交流制接触网采用的额定电压有：〔〕〔〕A 11-13kV和3.7kVB 11-13kV和55kVC 11-13kV和25kVD 3.7kV和55Kv5．为确保电力机车牵引列车正常运行，应适中选择牵引变电所主变压器分接开关的运行位，使牵引侧母线空载电压保持：〔〕。

〔〕A 直接供电方式: 28kV-29kV之间；AT供电方式:56kV-58kV之间B 直接供电方式: 20kV-29kV之间；AT供电方式:56kV-58kV之间C 直接供电方式: 19kV-29kV之间；AT供电方式:56kV-58kV之间D 直接供电方式: 19kV-27.5kV之间；AT供电方式:38kV-55kV之间6．斯科特结线牵引变电所，当M座和T座两供电臂负荷电流大小相等、功率因数也相等时，斯科特结线变压器原边三相电流〔〕。

〔〕A 平衡B 无负序电流C 对称D 有零序电流7．交流牵引网对沿线通信线的影响，按其作用的性质可分为静电影响和电磁影响。

电磁影响由〔〕所引起。

〔〕A 牵引网电流的交变磁场的电磁感应B 牵引网电场的静电感应C 牵引网电场的杂音干扰D 牵引电流的高次谐波8．牵引网导线的等效半径14r R R e R μεα-==〔α，等效系数；R ，导线半径〕。

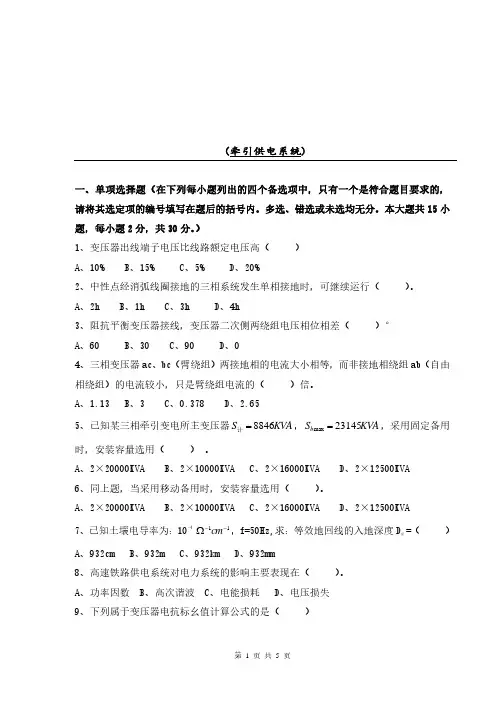

(牵引供电系统)一、单项选择题（在下列每小题列出的四个备选项中，只有一个是符合题目要求的，请将其选定项的编号填写在题后的括号内。

多选、错选或未选均无分。

本大题共15小题，每小题2分，共30分。

）1、变压器出线端子电压比线路额定电压高（ ）A 、10%B 、15%C 、5%D 、20%2、中性点经消弧线圈接地的三相系统发生单相接地时，可继续运行（ ）。

A 、2hB 、1hC 、3hD 、4h3、阻抗平衡变压器接线，变压器二次侧两绕组电压相位相差（ ）°A 、60B 、30C 、90D 、04、三相变压器ac 、bc （臂绕组）两接地相的电流大小相等，而非接地相绕组ab （自由相绕组）的电流较小，只是臂绕组电流的（ ）倍。

A 、1.13B 、3C 、0.378D 、2.655、已知某三相牵引变电所主变压器KVA S 8846=计，KVA S b 23145max =，采用固定备用时，安装容量选用（ ） 。

A 、2×20000KVAB 、2×10000KVAC 、2×16000KVAD 、2×12500KVA6、同上题，当采用移动备用时，安装容量选用（ ）。

A 、2×20000KVAB 、2×10000KVAC 、2×16000KVAD 、2×12500KVA7、已知土壤电导率为：10-411−−Ωcm ，f=50Hz,求：等效地回线的入地深度D g =（ ）A 、932cmB 、932mC 、932kmD 、932mm8、高速铁路供电系统对电力系统的影响主要表现在（ ）。

A 、功率因数B 、高次谐波C 、电能损耗D 、电压损失9、下列属于变压器电抗标幺值计算公式的是（ ）A 、2av d U S L X X L ••=*B 、GNd N K K S S X X '')('')d (**=C 、2L(d)3100%X av d LN LN L U S I U X ••=* D 、TNK T S S U X d 100%•=*10、在实际用户供电设计中，当电力系统总阻值不超过短路电路总阻值的5%-10%，或电力系统容量超过用户供配电系统容量的( )倍时，可将电力系统视为“无限大容量电源”。

电气化铁路供电系统试卷2一、单项选择题（在每小题的四个备选答案中，选出一Array个正确的答案，并将其代码填入题干后的括号内。

每小题1分，共20分）1．一个完整的电力系统由分布各地的不同类型的（）组成，该系统起着电能的生产、输送、分配和消费的作用。

（）A 发电厂、升压和降压变电所、输电线路B 发电厂、升压和降压变电所、输电线路和电力用户C 发电厂、升压和降压变电所、电力用户D发电厂、输电线路和电力用户2．我国电气化铁道牵引变电所供电电压的等级为（）。

（）A 500V或330KVB 110kV或220KVC 330kV或220KVD 110kV或35KV3．电气化铁道供电系统是由（）组成。

（）A一次供电系统和牵引供电系统B牵引供电系统和牵引变电所C一次供电系统和接触网D牵引供电系统和馈电线4．低频单相交流制接触网采用的额定电压有：（）（）A 11-13kV和3.7kVB 11-13kV和55kVC 11-13kV和25kVD 3.7kV和55Kv5．为确保电力机车牵引列车正常运行，应适当选择牵引变电所主变压器分接开关的运行位，使牵引侧母线空载电压保持：（）。

（）A 直接供电方式: 28kV-29kV之间；AT供电方式:56kV-58kV之间B 直接供电方式: 20kV-29kV之间；AT供电方式:56kV-58kV之间C 直接供电方式: 19kV-29kV之间；AT供电方式:56kV-58kV之间D 直接供电方式: 19kV-27.5kV之间；AT供电方式:38kV-55kV之间6．斯科特结线牵引变电所，当M座和T座两供电臂负荷电流大小相等、功率因数也相等时，斯科特结线变压器原边三相电流（）。

（）A 平衡B 无负序电流C 对称D 有零序电流7．交流牵引网对沿线通信线的影响，按其作用的性质可分为静电影响和电磁影响。

电磁影响由（ ）所引起。

（ ）A 牵引网电流的交变磁场的电磁感应B 牵引网电场的静电感应C 牵引网电场的杂音干扰D 牵引电流的高次谐波8．牵引网导线的等效半径14r R R e R μεα-==（α，等效系数；R ，导线半径）。

北京交通大学“电气工程及其自动化”《牵引供电系统》23秋期末试题库含答案第1卷一.综合考核(共20题)1.三相YNd11变压器过负荷倍数取()。

A.0.5B.0.7C.1.5D.2.02.电力机车在正常运行过程中存在以下状况()。

A.启动B.牵引C.加速D.减速3.YNd11接线牵引变压器一般容量为()kVA。

A.10000~63000B.20000~63000C.30000~63000D.40000~630004.链形悬挂可分为()。

A.单链形B.双链形C.多链形D.混合链形5.保护线电位一般在()V以下。

A.10B.50C.1006.当接触线由于某些原因对受电弓中心偏移过大时，需专门设立定位支柱。

()A.错误B.正确7.在AT供电方式中，采用副边绕组带中间抽头的单相牵引变压器。

()A.错误B.正确8.单边全并联供电是在每个车站利用负荷开关将上下行接触网并联，形成并联网络。

()A.错误B.正确9.接触线是接触网中最重要的组成部分之一。

()A.错误B.正确10.电气主接线的基本要求有()。

A.保证供电可靠性和电能质量B.结构简单、清晰、操作简便C.运行灵活，检修维护安全方便D.建设和运行经济性好11.油浸式电压互感器多用于()kV及以下的电压等级。

A.35B.110C.220D.33012.我国电气化铁路采用()。

A.工频单相交流制B.工频三相交流制C.工频四相交流制D.工频五相交流制13.单相接线变压器的单相负荷在电力系统中的电流不对称度为90%。

()A.错误B.正确14.在牵引网阻抗中，电阻值大于电抗值的()。

A.1/2B.1/3D.1/515.机车负荷沿线路移动，可以出现在供电区段上任意位置。

()A.错误B.正确16.若电力网电压等于熔断器额定电压，则产生()倍的过电压。

A.2-2.5B.3-4.5C.4.5-6D.6-817.18.牵引供电容量的确定，关键在于牵引变压器容量的计算与确定。

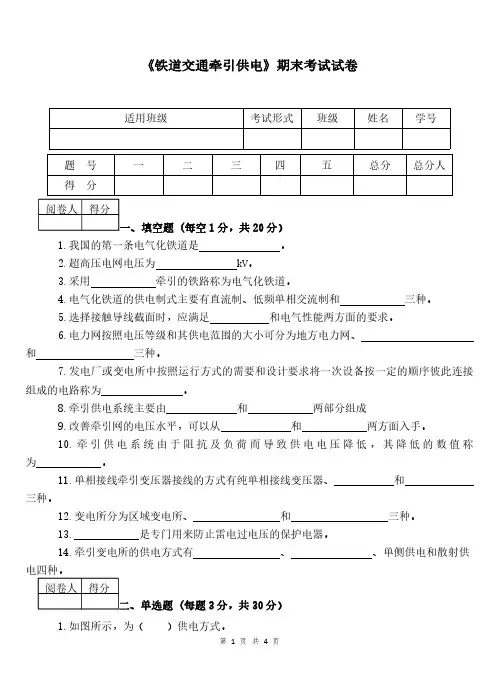

《铁道交通牵引供电》期末考试试卷适用班级考试形式班级姓名学号题号一二三四五总分总分人得分阅卷人得分一、填空题(每空1分，共20分）1.我国的第一条电气化铁道是。

2.超高压电网电压为kV。

3.采用牵引的铁路称为电气化铁道。

4.电气化铁道的供电制式主要有直流制、低频单相交流制和三种。

5.选择接触导线截面时，应满足和电气性能两方面的要求。

6.电力网按照电压等级和其供电范围的大小可分为地方电力网、和三种。

7.发电厂或变电所中按照运行方式的需要和设计要求将一次设备按一定的顺序彼此连接组成的电路称为。

8.牵引供电系统主要由和两部分组成9.改善牵引网的电压水平，可以从和两方面入手。

10.牵引供电系统由于阻抗及负荷而导致供电电压降低，其降低的数值称为。

11.单相接线牵引变压器接线的方式有纯单相接线变压器、和三种。

12.变电所分为区域变电所、和三种。

13.是专门用来防止雷电过电压的保护电器。

14.牵引变电所的供电方式有、、单侧供电和散射供电四种。

阅卷人得分二、单选题(每题3分，共30分）1.如图所示，为（）供电方式。

A.散射供电B.双侧供电C.单侧供电D.环形供电2.线路绝缘设备老化导致短路，属于（）原因造成的短路故障。

A.设备原因B.自然原因C.人为原因D.以上答案都不对3.电力机车最高允许电压为为（）。

A.27.5KVB.25KVC.20KVD.29KV4.我国最常用的现今供电制式是（）。

A.直流制B.低频单相交流制C.工频单相交流制D.交流制5.牵引网包括：（）。

A.馈电线、接触网、轨道、回流线B.馈电线、接触网、轨道、大地、回流线C.馈电线、轨道、大地、回流线D.以上答案都不对6.如果要求在检修任一引出线母线隔离开关时不影响其他支路的供电，则可以采用（）。

A.单母线接线B.单母线分段接线C.内桥接线D.单母线分段带旁路接线7.隔离开关的作用是（）。

A.隔离高压B.拉合小电流回路C.切断负荷电流D.切断短路电流8.大风导致架空线倒杆断线，属于（）原因造成的短路故障。

密 封 线 内 不 要 答 题 密 封 线 内 不 要 答 题专业＿＿＿＿＿班级＿＿＿＿＿学号＿＿＿＿＿序号＿＿姓名＿＿＿＿＿＿＿《牵引供配电技术》试卷XXXX ～XXXX 学年 第 X 学期一、 填空题（每空1分，共20分）1.牵引供电系统主要由 和 组成。

＊2.额定电压是指100V 以下的电压，属于，额定电压在1000KV 及以上的电压，称为 。

3.在配电所中，直接用来 电能，改变电能电压和 电能以及相关的所有设备，称为 。

4.对一次设备进行 、 、 和指示的设备，称为 。

5.电流互感器一次绕组匝数 ，绕组截面 ，直接 主电路。

6.避雷器常用的类型主要有 、 、 等。

7.电压互感器一次绕组匝数 ，绕组截面 ，直接 主电路。

二、判断题(每小题1分，共10分）1.采用变压器油作为灭弧介质的断路器称为油断路器。

（ ）2.断路器、隔离开关、负荷开关都属于开关电器。

（ ）3.为限制雷电过电压波需要装设避雷针。

（ ）4.保护中性线也叫“零线”或“地线”。

（ ）5.高压断路器具有专门的灭弧装置。

（ ）6.高压负荷开关和熔断器并联配合使用，相当于断路器。

（ ）7.中性线不接地称为大电流接地系统。

（ ）8.变电所中的控制电缆在使用前必须做耐压试验。

（ ） 9.中性点不接地三项系统中正常工作时中性点的电位为零。

（ ） ＊10.应用隔离开关进行倒闸作业时，一定要注意隔离开关在如何情况下，均不得带负载操作。

（ ）三、选择题（每题1分，共10分） 1.电流互感器的文字符号（ ） B.VT C.AV D.VA2.电压互感器的一次线圈（ ）在一次主电路中。

A.串联 B 并联 C.对接 D.混合3.中性点接地称为（ ）A.工作接地B.保护接地C.直接接地D.间接接地 4.系统中N 线与PE 线合为PE 线，称为（ ）。

密封线 内不要 答题密封线内不 要答题 专业＿＿＿＿＿班级＿＿＿＿＿学号＿＿＿＿＿序号＿＿姓名＿＿＿＿＿＿＿A.TT 系统B.IT 系统C.TN-C 系统D.TN-S-C 系统 5.隔离开关型号表示的首字母是（ ) A.D B.R C.G D.B 6.我国电气化铁路采用的交流电频率是（ ） A.35Hz B.30Hz C.25Hz D.50Hz 7.自耦变压器供电方式也称为（ ）供电方式。

1、画出电压互感器、电流互感器与电力系统的连接图。

(P37)2、牵引变电所倒闸作业的主要内容是什么？倒换电源、倒换变压器、断路器的投入与退出。

3、什么叫配电装置？(P84)按主接线的要求、由开关与电气设备、母线保护器、测量电器和必要的辅助设备组装在一起的接受和分配电能的装置。

4、保护接地。

(P91)为防止绝缘损坏而遭受触电的危险、将与电气设备带电部分相绝缘的金属外壳或构架同接地体之间做好良好的电气连接。

5、操动机构。

(P33)操动机构是用来驱使高压开关进行分合闸、并使高压开关合闸后维持在合闸状态的电气设备。

6、断路器的作用是什么？(P17)在高压电路中、可用来通断负荷电流、与继电保护装置配合迅速切断短路电流。

具有开关和保护双重作用。

很强熄弧。

7、避雷器的作用是什么？(P60)削减、限制侵入所内的雷电波至较低的各型避雷器的残压水平、并将雷电流泄入大地、从而使保护范围内的电气设备的绝缘得到保护、并能在短时间内切断续流、使系统自动恢复正常运行。

8、抗雷线圈的作用是什么？(P64)利用抗雷线圈的感抗使雷电流不能突变、防止雷电波沿接触线、馈电线袭击牵引变电所内的电气设备。

9、互感器在电力系统中的作用是什么？(P37)①将电信号变成规定范围内小信号。

②将二次设备与一次系统高压设备实行电气隔离、且互感器二次绕组接地、保证了二次设备和人身安全10、灭弧的方法有哪些？(P13~16)①在高压断路器中采用多断口以降低触头间电压。

②采用强力分闸弹簧、提高触头的分离速度。

③利用气体吹动电弧。

④利用磁吹法熄弧。

⑤采用介质绝缘强度大、热容量大的气体作为灭弧介质。

⑥加大气体介质压力或采用真空熄弧。

⑦在高压断路器断口上装设并联电阻/电容、用于降低恢复电压上升速度及降低熄弧时产生的过电压。

⑧把长电弧分裂成短电弧。

⑨利用固体介质的狭缝熄弧。

⑩采用优良的触头材料11、接地放电的作用？(P63)使短路电流由馈线、经过接地点直接流向N线、且继电保护装置迅速动作使馈线断电、地网电位将迅速回复、从而保障安全。

《牵引变电所》期末试卷（A）一、填空：（1分×39）1、世界上第一条电气化铁路建造于年，我国第一条电气化铁路是铁路。

电气化铁路运输的优越性主要体现在如下几个方面：（1）；（2）；（3）；（4）；（5）。

2、电力系统是一个包括、、、配电、的完整工作系统。

电力系统中的用户按其对供电连续性的要求不同，可分为：、和三级负荷，其中电力牵引负荷属于负荷。

3、习惯上将、、和接触网统称为牵引网。

牵引供电回路是：牵引变电所→→接触网→→→钢轨和大地→→牵引变电所。

4、高压断路器由、支持绝缘件、、和基座组成，其中是核心。

5、隔离开关的主要用途是：（1），（2），（3）。

隔离开关是本体结构由、、和组成。

6、熔断器可分为、两大类，它由、、、组成。

二、选择：（2分×5）1. 牵引变电所的电气主接线应力求（）。

A．简单、清晰、操作方便 B.复杂、清晰、操作方便C.复杂、清晰、操作可靠D.以上答案都不对。

2、.牵引变电所内倒闸作业的主要内容有：（）A．倒换电源；倒换主变压器；断路器的退出、投入。

B．倒换电源；倒换主变压器；。

C．倒换电源；断路器的退出、投入。

D.以上答案都不对。

3．隔离开关带接地闸刀时，送电时（）。

A．应先断接地闸刀，后合主闸刀。

B.应先断主闸刀，后合接地闸刀。

应先断接地闸刀，后断主闸刀。

D.以上答案都不对。

4．配电装置的结构及其中电气设备的布置、安装状况，通常是用（）来表示的。

A．配置图、断面图B．平面布置图、断面图C．平面布置图、配置图D．平面布置图、配置图、断面图5．二次接线图一般分为（ A ）。

A．归总式原理接线图、展开式原理接线图和安装接线图B．归总式原理接线图、展开式原理接线图C．展开式原理接线图和安装接线图D．以上答案都不对。

三、判断：（1分×5）1．用来表明二次设备的配置。

相互连接关系和工作原理的电气接线图，称为二次电路图，即二次接线图。

（）2.牵引变电所综合采用了音响与灯光监视控制电路。

牵引供电系统_兰州交通大学中国大学mooc课后章节答案期末考试题库2023年1.电力牵引的制式是指供电系统向电动车辆或电力机车所采用的（）答案:电压和电流制式2.当前世界各国干线电气化铁路应用较普遍的牵引供电制式是（）答案:工频单相交流制3.为确保轨道交通牵引供电的可靠性，牵引变电所应有（）答案:两个独立的电源点4.为了限制直流串激电动机起动电流太大和正常运行时为了降速而降低其端电压，最早采用在电动机回路中（）答案:串联大功率电阻5.我国干线电气化铁路采用工频单相交流制，其供电电压为（）答案:25kV6.电力系统是由各环节构成的完整工作系统，包括（）答案:发电．输电．变电．配电．用电7.牵引供电系统主要有三大组成，下列哪一项不属于组成之一（）答案:外部电源8.变压器容量需要将负荷电流变换成变压器绕组有效电流，三相变压器应以（）的有效电流计算其容量。

答案:重负荷相绕组9.（）主接线可实现同一供电分区的上．下行接触网并联工作或单独工作。

答案:分区所10.供电臂的负荷电流与下列哪项无关（）。

答案:接触网类型11.为了提高直流电的供电质量，降低直流电源的脉动，直流牵引变电所常采用（）。

答案:多相整流12.电压互感器工作时二次绕组的额定电压一般为（）。

答案:100V13.整流器在一次设备中属于（）。

答案:变换设备14.变压器能实现的作用是（）。

答案:二次侧电压的升降15.通常与隔离开关配合使用的设备是（）。

答案:高压断路器16.所内交、直流自用电系统的控制开关．刀闸．仪表电器等一般装设在（）。

答案:自用电盘17.高压熔断器在一次设备中属于（）。

答案:保护设备18.高压断路器在一次设备中属于（）。

答案:控制设备19.设三相变压器一次侧的额定线电压和额定线电流分别为UN1和I N1铁心，则其额定功率为（）。

答案:SN=31/2UN1 I N120.通常与高压负荷开关配合使用的设备是（）。

答案:高压熔断器21.避雷器是一种（）。

《城市轨道交通供电系统》期末试卷3及答案(共6页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、填空题（每空1分，共20分）1. 目前城市轨道交通的直流牵引电压等级有DC600V、（）和（）等多种。

2. 变压器的基本结构主要由（）和（）两部分组成。

3. 直流开关柜分（）和（）两种。

断路器结构按照对地绝缘方式不同（）和（）两种类4. 常见的SF6型。

5. 互感器包括（）互感器和（）互感器。

6. 断路器可能出现电源的一侧或两侧均应配置（），当电压在110kV及以上时，断路器两侧的隔离开关和线路隔离开关的线路侧均应配置（）。

7. 继电保护的基本构成包括：（）、（）和执行操作电路。

8. 架空柔性接触网主要由支柱和基础、（）、定位装置、（）四部分组成。

9. 锚段关节按作用可分为（）锚段关节和（）锚段关节两种。

10. 在事故处理中必须牢固树立“（）”的思想，遵循“（）”的原则。

二、选择题（每题1分，共10分）11. 武汉轨道交通、北京城轨交通1号线和2号线采用（）供电方式。

A. 集中供电B.分散供电C. 混合供电D.直流供电12. 牵引变电所中，用以防护电路过电流或过电压的设备称为（）。

A. 变换设备B. 控制设备C. 保护设备D. 补偿设备13. 城市轨道交通牵引变电所的数量相对较多，1500V直流牵引系统平均每（）左右就要建一座牵引变电所。

A. 1kmB. 2kmC. 4kmD. 8km14. （）应用于城市轨道交通牵引变电所整流装置牵引侧及馈线侧，一般以直流开关柜的形式出现。

A. 六氟化硫(SF)气体断路器 B. 直流断路器6C. 真空断路器D. 油断路器15. 下列哪一项不属于隔离开关的用途。

（）A. 隔离电源B. 隔离开关与断路器配合进行倒闸操作C. 通、断小电流电路D. 有足够的动热稳定、机械强度、绝缘强度16. 隔离开关中，通过手动、电动、气动、液压向隔离开关的动作提供能源，并实现各规定的操作的部分是（）。

电气化铁路供电系统试卷1一、单项选择题（在每小题的四个备选答案中，选出一个正确的答案，并将其代码填入题干后的括号内。

每小题1分，共20分）1．我国电气化铁道牵引变电所由国家（）电网供电。

（）A 超高压电网B 区域电网C 地方电网D 高压电网2．牵引网包括（）A 馈电线、轨道和大地、回流线B 馈电线、接触网、轨道和大地、回流线C 馈电线、接触网、回流线D 馈电线、接触网、电力机车、大地3．通常把（）装置的完整工作系统称为电力系统。

（）A 发电、输电、变电、配电、用电B 发电、输电、配电、用电C 发电、输电、配电、用电D 发电、输电、用电4．低频交流制牵引网供电电流频率有：（）（）A 50Hz或25HzB 30Hz或50HzHz或25Hz D 20Hz或25HzC 21635．单相结线牵引变电所牵引变压器的容量利用率（额定输出容量与额定容量之比值）可达( )。

（）A 100%B 75.6%C 50%D 25%61时，且副边两负荷臂电流I I αβ=，原边三相电流（ ） （ ）A 平衡B 无负序电流C 对称D 有零序电流7．交流牵引网对沿线通信线的静电影响由（ ）所引起。

（ ）A 牵引网电流的交变磁场的电磁感应B 牵引网电场的静电感应C 牵引网电场的高频感应D 牵引电流的高次谐波8．牵引网导线的有效电阻0r r ξ=（0r 是直流电阻；ξ是有效系数）。

对于工频和牵引网中应用的截面不太大的铝、铜等非磁性导线，有效系数ξ（ ）。

（ ）A ξ≈1B ξ≈2C ξ≈3D ξ≈49．以下不属于减少电分相的方法有（ ）。

（ ）A 采用单相变压器B 区段内几个变电所采用同相供电C 复线区段内采用变电所范围内同行同相，上、下行异相D 采用直供+回流线供电方式10．对于简单悬挂的单线牵引网，1z 、2z 和12z 分别表示接触网—地回路，轨道—地回路的自阻抗及两回路的互阻抗，牵引网的等值单位阻抗z（ ）。

（ ）A 21221z z z -B 12212z z z z -C 12221z z z z -D 21212z z z - 11．单链形悬挂的单线牵引网比简单悬挂相比多了一条（ ）。

电气化铁路供电系统试卷1一、单项选择题（在每小题的四个备选答案中，选出一个正确的答案，并将其代码填入题干后的括号内。

每小题1分，共20分）1．我国电气化铁道牵引变电所由国家（）电网供电。

（）A 超高压电网B 区域电网C 地方电网D 高压电网2．牵引网包括（）A 馈电线、轨道和大地、回流线B 馈电线、接触网、轨道和大地、回流线C 馈电线、接触网、回流线D 馈电线、接触网、电力机车、大地3．通常把（）装置的完整工作系统称为电力系统。

（）A 发电、输电、变电、配电、用电B 发电、输电、配电、用电C 发电、输电、配电、用电D 发电、输电、用电4．低频交流制牵引网供电电流频率有：（）（）A 50Hz或25HzB 30Hz或50HzC2163Hz或25Hz D 20Hz或25Hz5．单相结线牵引变电所牵引变压器的容量利用率（额定输出容量与额定容量之比值）可达( )。

（）A 100%B 75.6%C 50%D 25%61时，且副边两负荷臂电流I I αβ=&&，原边三相电流（ ） （ ） A 平衡 B 无负序电流 C 对称 D 有零序电流7．交流牵引网对沿线通信线的静电影响由（ ）所引起。

（ ）A 牵引网电流的交变磁场的电磁感应B 牵引网电场的静电感应C 牵引网电场的高频感应D 牵引电流的高次谐波8．牵引网导线的有效电阻0r r ξ=（0r 是直流电阻；ξ是有效系数）。

对于工频和牵引网中应用的截面不太大的铝、铜等非磁性导线，有效系数ξ（ ）。

（ ）A ξ≈1B ξ≈2C ξ≈3D ξ≈49．以下不属于减少电分相的方法有（ ）。

（ ）A 采用单相变压器B 区段内几个变电所采用同相供电C 复线区段内采用变电所范围内同行同相，上、下行异相D 采用直供+回流线供电方式10．对于简单悬挂的单线牵引网，1z 、2z 和12z 分别表示接触网—地回路，轨道—地回路的自阻抗及两回路的互阻抗，牵引网的等值单位阻抗z （ ）。
