数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：一、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表评分人：年月日核分人：年月日省职业技能鉴定数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：二、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表考评员：年月日考评组长：年月日省职业技能鉴定数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：三、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表评分人：年月日核分人：年月日省职业技能鉴定数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：四、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表评分人：年月日核分人：年月日省职业技能鉴定数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：五、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表评分人：年月日核分人：年月日省职业技能鉴定数控车工中级操作技能考核试卷考件编号：：号：单位：本题分值：100分考核时间：240分钟考核形式：现场笔试和现场操作具体考核要求：六、工艺制定（10分）二、编制程序（20分）三、现场操作：1、数控车床操作与工量刃具使用（5分）2、数控车床维护保养与精度检验（5分）3、零件加工（60分）按零件图完成加工操作总成绩表合计零件加工评分表考评员：年月日考评组长：年月日。
精选文档把手（中级）K0005(A)其余技术要求1.棱边倒钝。
2.未注倒角1X45°.精选文档中级数控车床工技术评分表（A）专业工种号09216姓名准考据号总得分图号K0005（A）使用机床查核日期序号查核项目查核内容及要求配分评分标准检测结果扣分得分备注1?24IT10超差0.01扣3分2Ra4降一级扣2分3外圆?15IT8超差0.02扣3分4Ra4降一级扣2分5?28IT6超差0.02扣3分6退刀槽3×1?84超差0.05扣2分7宽34超差0.05扣2分8长度70IT4超差0.05扣2分915IT4超差0.05扣2分10球面R12.512超差0.02扣2分11Ra2降一级扣2分12螺纹M10×1M1012不合格不得分13Ra2降一级扣2分14锥度?20/?Ra4降一级扣2分15×1115内球面R7.5IT8超差0.02扣2分16Ra2降一级扣2分17圆弧圆锥连结圆滑程度10酌情扣分181920文明生产按相关规定每违犯一项从总分中扣3分，发生重要事故撤消扣分不超出10考试。
分一般依据GB1804-M。
螺纹丈量方法为使用通止规丈量法，通扣分不超出1021其余项目规能够经过全程螺纹，且止规旋入三个牙为合格。
分工件一定完好，考件局部无缺点（夹伤等）。
22程序编制程序中有严重违犯工艺的则撤消考试资格，小问题则视状况扣分不超出25酌情扣分。
分23加工时间90分钟后还没有开始加工则停止考试；150min后，每超出1分钟扣1分，180min时，停止考试。
记录评分监考主考.精选文档手柄（中级）K0003(B) 其余技术要求棱边倒钝。
未注倒角.精选文档中级数控车床工技术评分表（B）专业工种号09216姓名准考据号总得分图号K0003（B）使用机床查核日期序号查核项目查核内容及要求配分评分标准检测结果扣分得分备注1外圆?28IT15超差0.01扣3分2Ra4降一级扣2分3长度70IT8超差0.02扣2分418IT8超差0.05扣2分5球面R82R8215超差0.02扣3分6Ra10降一级扣5分7左右端面倒角1×45o4一边未倒扣2分8两头面Ra8降一级扣2分9内螺纹G1/2G18不合格不得分10Ra2降一级扣2分11圆弧圆锥连结圆滑程度8酌情扣分12131415161718中级数控车床工的全面练习图纸、评分表和完整程序1920文明生产按相关规定每违犯一项从总分中扣3分，发生重要事故撤消扣分不超出10考试。
要求:车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀。
D L Ra1 Ø45 —0 0.10142±0.50 6.32 Ø40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1 外圆公差30 超0.02扣5分2 外圆RX6.3 20 降一级扣10分3 长度公差10 超差不得分4 倒角二处5×2 不合格不得分5 平端面二处5×2 不合格不得分6 接刀痕 5 接刀痕大扣分7 工件完整 5 不完整扣分8 安全文明操作10 违章扣分材料毛坯时间第三次课件请保留45 Ø50x145序号质检内容配分评分标准1 外圆公差三处10x3 超0.01扣2分2 外圆Ra3.2 三处6x3 降一级扣3分3 长度公差三处4x3 超差不得分4 倒角二处3x2 不合格不得分5 平端面二处4x2 不合格不得分6 清角去锐边四处2x4 不合格不得分7 工件完整 5 不完整扣分8 安全操作10 违章扣分材料毛坯时间45 Ø50x150多台阶车削(三序号质检内容配分评分标准1 外圆公差六处5x6 超0.01扣2分,超0.02不得分2 外圆Ra3.2 六处3x6 降一级扣2分3 长度公差六处3x6 超差不得分4 倒角二处2x2 不合格不得分5 清角去锐边十处10 不合格不得分6 平端面二处2x2 不合格不得分7 工件外观 6 不完整扣分8 安全文明操作10 违章扣分此件用上次课件改制材料毛坯时间45一夹一顶练习(四序号质检内容配分评分标准1 外圆公差四处8x4 超0.01扣2分,超0.02不得分2 外圆Ra3.2 四处4x4 降一级扣2分3 长度公差四处3x4 超差不得分4 倒角二处3x2 不合格不得分5 清角二处2x3 不合格不得分6 平端面二处3x2 不合格不得分7 中心孔 5 不合格不得分8 工件外观7 不完整扣分9 安全文明操作10 违章扣分要求:会正确使用A.B型中心钻。

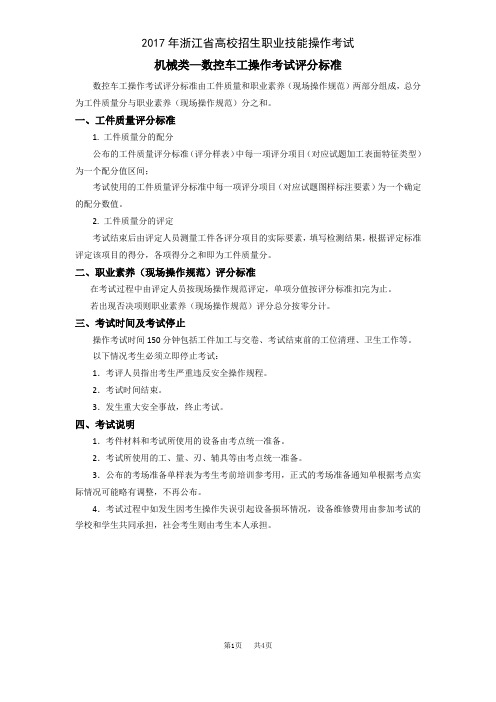

机械类—数控车工操作考试评分标准数控车工操作考试评分标准由工件质量和职业素养（现场操作规范）两部分组成，总分为工件质量分与职业素养（现场操作规范）分之和。
一、工件质量评分标准1. 工件质量分的配分公布的工件质量评分标准（评分样表）中每一项评分项目（对应试题加工表面特征类型）为一个配分值区间；考试使用的工件质量评分标准中每一项评分项目（对应试题图样标注要素）为一个确定的配分数值。
2. 工件质量分的评定考试结束后由评定人员测量工件各评分项目的实际要素，填写检测结果，根据评定标准评定该项目的得分，各项得分之和即为工件质量分。
二、职业素养（现场操作规范）评分标准在考试过程中由评定人员按现场操作规范评定，单项分值按评分标准扣完为止。
若出现否决项则职业素养（现场操作规范）评分总分按零分计。
三、考试时间及考试停止操作考试时间150分钟包括工件加工与交卷、考试结束前的工位清理、卫生工作等。
以下情况考生必须立即停止考试：1．考评人员指出考生严重违反安全操作规程。
2．考试时间结束。
3．发生重大安全事故，终止考试。
四、考试说明1．考件材料和考试所使用的设备由考点统一准备。
2．考试所使用的工、量、刃、辅具等由考点统一准备。
3．公布的考场准备单样表为考生考前培训参考用，正式的考场准备通知单根据考点实际情况可能略有调整，不再公布。
4．考试过程中如发生因考生操作失误引起设备损坏情况，设备维修费用由参加考试的学校和学生共同承担，社会考生则由考生本人承担。
机械类—数控车工准备通知单（样表）三、刀具准备：机械类—数控车工现场操作规范评分表准考证号考试场次工位号机械类—数控车工工件质量评分表(样表)。
数控车削（高级）技能实训示例练习一一、实训目的（1）能根据零件图的要求,合理编制加工程序。
（2）保证零件的加工精度及表面粗糙度。
（3）培养学生综合应用的思考能力。
二、加工操作步骤参见GJLX一01图，加工该零件时一般先加工零件左端，然后调头加工零件右端。
加工零件左端时，编程零点设置在零件左端面的轴心线上。
加工零件右端时，编程零点设置在零件右端面的轴心线上。
1．零件左端加工步骤（1）夹零件毛坯，伸出卡盘长度50mm。
（2）钻孔（Φ20 X 29mm）。
（3）车端面。
（4）粗、精加工零件左端轮廓至尺寸要求。
（5）粗加工内孔。
（6）精加工内孔至尺寸要求。
（7）回参考点，程序结束。
2．零件右端面加工步骤（1）夹Φ40外圆。
（2）车端面保证零件总长。
（3）粗加工零件右端轮廓。
（4）精加工零件右端轮廓至尺寸要求。
（5）切槽5 X 1.5至尺寸要求。
（6）粗、精加工螺纹至尺寸要求。
（7）回换刀点，程序结束。
三、注意事项（1）工作需调头加工，注意工件的装夹部位和程序零点设置的位置。
（2）合理选择刀具、切削用量，提高零件加工质量。
（3）注意圆弧坐标点的计算。
刀具选择表五、加工参考程序O0001 （零件左端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0505N30 G0 X19 Z2 （循环起点）N35 G71 U1 R1 （内孔粗加工循环）N40 G71 P45 Q80 U-0.5 W0.1 F0.3N45 G0 X32N50 G1 Z0 F0.1N55 X30 Z-1N60 Z-9N65 X26 Z-16N70 Z-24N75 X20N80 Z-29N85 G0 X100 Z100 （返回换刀点）N90 M05N95 M00 （暂停、测量、补偿）N100 M03 S1000 T0505N105 G0 X19 Z2N110 G70 P45 Q80 （内孔精加工循环）N115 G0 X100 Z100 （返回换刀点）N120 M05N125 M00N130 M03 S600 T0202 （换2号刀车外圆）N135 G0 X52 Z2 （循环起点）N140 G71 U1 R1 （外圆粗加工循环）N145 G71 P150 Q180 U0.5 W0.1 F0.3N150 G0 X37N155 G1 Z0 F0.1N160 X40 Z-1.5N165 Z-24N170 X46N175 X48 Z-25N180 Z-40N185 G0 X100 Z100N190 M05N195 M00N200 M03 S1000 T0202N205 G0 X52 Z2N210 G70 P150 Q180 （外圆精加工循环）N215 G0 X100 Z100N220 M05 （返回换刀点）N225 M30；（程序结束、机床复位）调头加工O0002 （零件右端）N05 T0101 M03 S600 G0 X100 Z100 （主轴正转、换1号刀）N10 G0 X52 Z0 （循环起点）N15 G1 X-1 F0.2 （车端面）N20 G0 X100 Z100N25 T0202 （换2号刀）N30 G0 X52 Z2 （循环起点）N35 G73 U10 R15 （外圆轮廓粗加工循环）N40 G73 P45 Q110 U0.5 W0.1 F0.3N45 G0 X21N50 G1 Z0 F0.1N55 X23.8 Z-1.5N60 Z-25N65 X24N70 Z-30N75 G2 X28 Z-44 R10N80 G1 Z-52N85 X30N90 G3 X40 Z-57 R5N95 G1 Z-64N100 X46N105 X48 Z-65N110 G0 U5N115 X100 Z100 （返回换刀点）N120 T0303 S400 （切槽）N125 G0 X25 Z-25N130 G1 X21 F0.15N135 G0 X25N140 Z-24N145 G1 X21 F0.15N150 Z-25N155 G0 X100N160 Z100N165 M05N170 M00 （暂停、测量、补偿）N175 M03 S1000 T0202N180 G0 X52 Z2N185 G70 P45 Q110 （外圆轮廓精加工循环）N190 G0 X100 Z100N195 T0404 S700 （换4号刀）N200 G0 X26 Z2 （循环起点）N205 G92 X23 Z-22 F1.5 （螺纹切削固定循环）N210 X22.725N215 X22.425N220 X22.125N225 G0 X100 Z100；（返回换刀点）N230 M05N235 M30；（程序结束、机床复位）练习一零件图练习二一、实训目的（1）能根据零件图的要求,合理编制加工程序。
《数控车工》〔四级〕答题卷试题代码：试题名称：轴类零件编程与仿真〔一～八〕考生：号：考核时间〔min〕：90〔min〕一．数控加工工艺卡片二．数控刀具卡片《数控车工》〔四级〕答题卷试题代码：试题名称：盘类零件编程与仿真〔一～八〕考生：号：考核时间〔min〕：90〔min〕一．数控加工工艺卡片二．数控刀具卡片试题单试题代码：试题名称：轴类零件编程与仿真〔一〕考生：号：考核时间：90〔min〕1、操作条件〔1〕计算机。
〔2〕数控加工仿真软件。
〔3〕零件图纸〔图号〕。
2、操作容〔1〕编制数控加工工艺。
〔2〕手工编制加工程序。
〔3〕数控加工仿真。
3、操作要求在指定盘符路径建立一文件夹，文件夹名为考生号，数控加工仿真结果保存至该文件夹。
文件名：考生号_FZ。
〔1〕填写数控加工工艺卡片和数控刀具卡片。
〔2〕虚拟外圆车刀和镗孔刀的刀尖圆弧半径不允许设定为零。
〔3〕螺纹底径按螺纹手册规定编程。
〔4〕螺纹左旋、右旋以虚拟仿真机床为准。
〔5〕每次装夹加工只允许有一个主程序。
〔6〕第一次装夹加工主程序名为O0001〔FANUC〕或P1〔PA〕，第二次装夹加工主程序名为O0002〔FANUC〕或P2〔PA〕。
注：盘符路径由鉴定站所在鉴定时指定。
试题单试题代码：试题名称：盘类零件编程与仿真〔一〕考生：号：考核时间：90〔min〕1、操作条件〔1〕计算机。
〔2〕数控加工仿真软件。
〔3〕零件图纸〔图号〕。
2、操作容〔1〕编制数控加工工艺。
〔2〕手工编制加工程序。
〔3〕数控加工仿真。
3、操作要求在指定盘符路径建立一文件夹，文件夹名为考生号，数控加工仿真结果保存至该文件夹。
文件名：考生号_FZ。
〔1〕填写数控加工工艺卡片和数控刀具卡片。
〔2〕虚拟外圆车刀和镗孔刀的刀尖圆弧半径不允许设定为零。
〔3〕螺纹底径按螺纹手册规定编程。
〔4〕螺纹左旋、右旋以虚拟仿真机床为准。
〔5〕每次装夹加工只允许有一个主程序。
〔6〕第一次装夹加工主程序名为O0001〔FANUC〕或P1〔PA〕，第二次装夹加工主程序名为O0002〔FANUC〕或P2〔PA〕。
