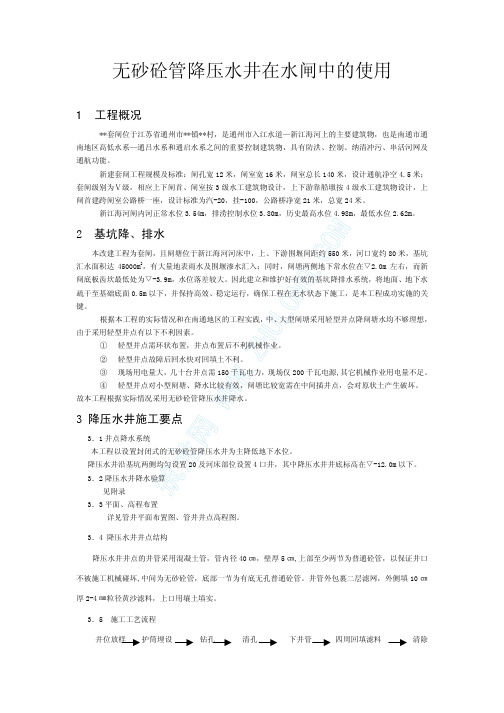

无砂砼管降压水井在水闸中的使用
1 工程概况
**套闸位于江苏省通州市**镇**村,是通州市入江水道—新江海河上的主要建筑物,也是南通市通
南地区高低水系—通吕水系和通启水系之间的重要控制建筑物,具有防洪、控制、纳清冲污、串活河网及通航功能。
新建套闸工程规模及标准:闸孔宽12米,闸室宽16米,闸室总长140米,设计通航净空4.5米;
套闸级别为Ⅴ级,相应上下闸首、闸室按3级水工建筑物设计,上下游靠船墩按4级水工建筑物设计,上闸首建跨闸室公路桥一座,设计标准为汽-20,挂-100,公路桥净宽21米,总宽24米。
新江海河闸内河正常水位3.54m,排涝控制水位3.80m,历史最高水位4.98m,最低水位2.62m。
2 基坑降、排水
本改建工程为套闸,且闸塘位于新江海河河床中,上、下游围堰间距约550米,河口宽约80米,基坑汇水面积达45000m 2
,有大量地表雨水及围堰渗水汇入;同时,闸塘两侧地下常水位在▽2.0m 左右,而新闸底板齿坎最低处为▽-3.9m,水位落差较大。
因此建立和维护好有效的基坑降排水系统,将地面、地下水
疏干至基础底面0.5m 以下,并保持高效、稳定运行,确保工程在无水状态下施工,是本工程成功实施的关键。
根据本工程的实际情况和在南通地区的工程实践,中、大型闸塘采用轻型井点降闸塘水均不够理想,由于采用轻型井点有以下不利因素。
① 轻型井点需环状布置,井点布置后不利机械作业。
② 轻型井点故障后回水快对回填土不利。
③ 现场用电量大,几十台井点需150千瓦电力,现场仅200千瓦电源,其它机械作业用电量不足。
④ 轻型井点对小型闸塘、降水比较有效,闸塘比较宽需在中间插井点,会对原状土产生破坏。
故本工程根据实际情况采用无砂砼管降压水井降水。
3 降压水井施工要点
3.1井点降水系统
本工程以设置封闭式的无砂砼管降压水井为主降低地下水位。
降压水井沿基坑两侧均匀设置20及河床部位设置4口井,其中降压水井井底标高在▽-12.0m 以下。
3.2降压水井降水验算
见附录
3.3平面、高程布置
详见管井平面布置图、管井井点高程图。
3.4 降压水井井点结构
降压水井井点的井管采用混凝土管,管内径40㎝,壁厚5㎝,上部至少两节为普通砼管,以保证井口不被施工机械碰坏,中间为无砂砼管,底部一节为有底无孔普通砼管。
井管外包裹二层滤网,外侧填10㎝厚2-4㎜粒径黄沙滤料,上口用壤土填实。
3.5 施工工艺流程
筑
龙网
W
W W
.Z
H U L O
N G
.C O
M
3.6 井管埋设采用钻孔法,泥浆护壁,成孔孔径800㎜,成孔深度超过井底标高1.0m 以上。
钢护筒埋设至稳定土层,四周回填密实。
机架支设稳固,各部连接可靠,经试运转性能良好。
3.7成孔后用稀泥浆置换清孔合格后用细钢丝绳兜底,各段井管依次连接缓慢下沉。
上下节井管用四根30㎜宽竹条沿井管周围用10#铁丝绑扎连接牢固。
接头处用200~300mm 塑料薄膜扎紧,防止挤入泥砂淤塞井管。
3.8每3m 井管利用砼块保护层保持垂直,使井置于孔中心,放到孔底后,井侧滤料均匀连续填入,井底部位也填入滤料。
井口高出地面0.5m 以上,必要时孔口加盖,防止泥砂或杂物掉入井内。
3.9 井管用清水清洗检查合格后方可使用,每口井内均设置潜水泵,泵放入井底以上2m,试抽时检查地下水位下降情况,调整泵的排量与单井涌水量相适应,并达到预定降水高程。
3.10 井点布设完成同时设立水位观察孔,井点启用后派专人值班,值班人员要按时观测、记录水位
和出水情况,如发现异常情况,及时汇报,并分析原因及时处理,确保抽水不间断,同时要准备部份备用
水泵,不定期对水泵进行保养。
3.11 降水停止后,即可封井。
上下游工程部位的井,下部填砂土或砂砾,上部用C15砼填封,上口与垫层混凝土齐平。
砂土或砂砾用水密实。
4.降压水井施工效果
通过水井施工后的降水效果看,有效地降低了地下水位,使闸底板地下水位达到设计要求的低于▽-
4.0,整个施工区域内基坑干燥无水,保证了水闸工程施工质量,闸室沉降不大,沉降均匀一致。
