无砂大孔混凝土管井降水分项工程质量技术交底卡
GD2301003
大口井管抽水采用扬程潜水泵抽水。
泵位于井管内，距井盘底座约
固定于井面，通过胶皮管将水从井中提至的面排掉，其中电气设备必须安装自控装
置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。
不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
大口井管全面抽水到土方开挖一般为3～5d。
安全环保管理措施
所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守
现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。
操作人员进
入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。
做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要
清除机械周边的杂物，进行清洁保养，井打成后，要及时加盖，以防落入人员和物
品。
加强成品保护。
沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之
间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
专业技术责任人：交底人：接受人：
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
工程名称中铁国际城Ⅰ标段施工单位中铁十一局集团交底部位工序名称井点降水井点降水工程施工技术交底1 作业标准北京市建筑设计研究院提供的Ⅰ标段国际城1c地块图纸天津市勘察院岩土工程勘察报告2 井点降水工程概况降水井采用直径500mm无砂混凝土管，钻孔直径700mm，中间填5~10mm等径渣石。
3 工程质量要求降水井安全质量验收一次合格率100%。
4 施工工艺流程降水井主要施工流程：准备工作→井点测量定位→开孔→下护口管→钻孔→吊放井管→回填井管与孔壁间的砾石过滤层→洗井（活塞洗井、空压机洗井）→下泵试抽→合理布置排水管及电缆电路→正式抽水→作好记录→降水完毕→封井（用砼浇筑）。
5 各工艺施工方法及注意事项5.1 准备工作：施工前应根据井点数量及深度准备好施工所需要的各种材料，材料堆放整齐；开挖循环泥浆池必须严格按图纸要求进行开挖，禁止随意开挖。
5.2 井点测量定位：钻机安放就位，井位应设立显著标志，井孔孔位测放位置误差不大于 300mm。
5.3 开孔及下护口管：应在井位处挖探坑，探坑直径为 700mm，并埋设护口管；根本本工程的地质情况，现场埋设的护口管分为2m、4m两种，护口管中心要与井孔中心重合；护口管外壁与井壁之间间隙，应用粘土回填密实，以避免泥浆浸泡、冲刷而导致孔口坍塌。
5.4 钻孔：钻孔前钻机必须对中整平，下钻时，应将钻头吊稳定后，再导正下入井孔。
进入井孔后，不得全松刹车、高速下放；钻具进入井孔后，应改好井盖板，使钢丝绳置于井盖板中间的绳孔中，并在地面设置固定标志，以便钻进中用交线法测量钢丝绳位移；提钻时应尽量缓慢，如遇阻力应减速；钻进中，如发现塌孔、斜孔时，必须及时通知现场负责人，不可自行处置；钻孔完成后，要及时进行换浆处理。
5.5 吊放井管：下管时，将井管放置在木制预制托底上，四周栓8#铁丝，缓缓下放。
井管接头处用玻璃丝布粘贴（以免挤入泥砂淤塞井管），竖向用 4～6 条 30mm宽竹条固定井管。
无砂大孔砼管井降水技术交底记录【交底时间】：XXXX年XX月XX日【交底地点】：工地施工现场【交底人员】：1.建设单位代表：XXX2.施工单位代表：XXX3.监理单位代表：XXX4.监理工程师：XXX5.总监理工程师：XXX6.施工队长：XXX7.监理队长：XXX【交底内容】：1.前期准备：a.确定管井的位置、尺寸、数量和排列方式，并绘制出相应的平面图和剖面图。
2.无砂大孔砼管井降水技术概述：a.无砂大孔砼管井降水技术是一种在地下洞室中利用砼管井进行降水的专业技术。
b.砼管井的主要工作原理是通过管井内的吸水孔和水泵的配合，将地下水抽至地面，以达到降水的目的。
c.无砂大孔砼管井降水技术具有速度快、效果好、操作简便等优点，适用于地下施工中的降水工程。
3.施工流程：a.在施工现场，根据设计要求进行管井的布置和绘制，并与监理单位代表核实确认。
b.施工队根据设计图纸和操作规程，进行砼管井的浇筑和模具拆除。
c.完成砼管井后，根据设计要求进行管井的洞口封堵，以确保水泵能够有效吸水。
d.安装水泵设备，并经过试运行和调试，确保正常工作。
e.水泵开始运行后，观察抽水效果，并对降水过程中出现的问题及时处理。
f.完成降水后，施工队进行管井的保养和维护，确保下一次使用时的正常运作。
4.安全措施：a.施工现场周围设置明显的安全警示标志，以保证施工区域的安全。
b.施工人员严格按照操作规程进行操作，确保工作的安全。
c.水泵的安装和启动操作必须由专业人员进行，并确保设备正常运行。
d.对于降水过程中的问题，如水泄漏、管道堵塞等，施工人员要及时处理，确保降水操作的安全。
5.环境保护：a.施工过程中产生的废水必须进行合理的处理，保护周围环境的清洁和卫生。
b.废水处理要符合环保法规的要求，不能对周围土壤和水资源造成污染。
c.施工结束后，清理工地并进行垃圾分类处理，确保施工区域整洁。
以上为无砂大孔砼管井降水技术的交底内容，以上内容已经向各相关方进行了详细解释和说明，并经双方代表签字确认。
【繁体转换简体方法】打开文档---菜单栏---审阅---繁转简---转换完成【简体转换繁体方法】打开文档---菜单栏---审阅---简转繁---转换完成無砂大孔混凝土管井降水依據標準：《建築工程施工品質驗收統一標準》GB50300-2001《建築地基基礎工程施工品質驗收規範》GB50202-2002適用範圍本工藝標準適用於工業及民用建築無砂大孔混凝土管井降水專案。
一、工藝特點沿高層建築基礎或在地下水位以下的構築物基坑的四周採用泥漿護壁衝擊式鑽機成孔，然後每隔一定距離埋設一個無砂大孔混凝土管井，形成環狀佈置，以單孔管井用潛水泵抽水至連續總管內，然後排至沉澱池內，再排送至下水道。
二、材料機械準備濾水井管、衝擊式成孔鑽機、潛水泵、吸水管、空壓機、排水管、水泵控制自動系統、8～5mm豆石、木底座或混凝土底座、瀝青、麻布等。
三、施工準備1、首先要瞭解地質勘探資料、掌握地下土質和水位變化情況，特別是地下流砂情況，流砂層厚度，以便確定鑽孔工藝和準備必要材料。
2、根據總的平面佈置和所開挖地下工程的面積，確定正式管井和觀測管井的數量、位置，排水管位置、流向，沉澱池位置以及與污水管道聯接地點。
3、對設置井點位置進行平整、放線，用白灰標明其位置。
四、管井構造管井的濾管為無砂大孔混凝土，採用粒徑為8～5mm的豆石加水泥按6：1左右比例預製而成，強度大於2MPa，每節長1m左右。
最下部一節為有孔濾管，其空隙率為20~25％。
管接頭處用兩層麻布澆瀝青包裹，外夾竹片用10號鉛絲紮牢，以免接縫處擠人泥砂淤塞管井，其內徑為Φ500、Φ600。
五、工藝流程施工準備一放線——衝擊式成孔鑽機就位——成孔——泥漿護壁——下管——下濾水層——上部用厚土填實——洗井——下潛水泵——抽水——排水總管——沉澱池——污水管井六、工藝原理1、管井採用衝擊式成孔機衝擊成孔，孔的直徑約1m左右，泥漿護壁。
待沖孔到設計深度後，用吸管將其中泥漿吸淨，下底座，然後下管，外填塞濾水小豆石，上部用厚土填實，立即用壓縮空氣將泥漿吹出洗井，然後抽水。
无砂大孔混凝土管井降水工程技术交底1. 引言无砂大孔混凝土管井降水工程是一种常用的地下工程降水措施，用于控制地下水位、减小地下水压力，确保工程施工的安全进行。
本文档旨在对无砂大孔混凝土管井降水工程技术进行详细的交底，包括工程的目的、设计原理、施工过程和注意事项等方面内容。
2. 工程目的本工程的主要目的是控制地下水位，以确保工程施工的安全进行。
具体工程目标如下： - 降低地下水位，使得地下施工区域的地下水位低于工程开挖的底部； - 减小地下水压力，以保证工程的稳定性； - 防止地下水涌入施工区域，对工程施工产生不利影响。
3. 设计原理无砂大孔混凝土管井降水工程的设计原理基于以下几个方面： - 利用井孔外面的管网系统，将地下水引导到管井内部； - 混凝土管井的特殊设计，使得地下水能够通过管壁进入井孔，并通过管网系统排出； - 通过控制管网的流量和水位来控制地下水的降低。
4. 施工过程无砂大孔混凝土管井降水工程的施工过程通常包括以下几个步骤：4.1 施工准备•清理施工区域，确保地面干净整齐；•搭建井筒施工平台；•安装井筒预制件。
4.2 井筒安装•预先浇筑井底底板，确保平整；•按照设计要求将井筒预制件依次安装并连接起来；•使用水泥砂浆对井筒进行固结。
4.3 井孔开挖•从井筒顶部开始进行井孔的开挖；•根据设计要求进行井孔的尺寸控制。
4.4 管网安装•安装管井内部的管网系统；•设计合理的管网布置，以确保地下水顺利进入管井内部。
4.5 施工验收•对工程进行施工验收，检查井筒和管网的施工质量；•确保工程施工符合设计要求。
5. 注意事项在无砂大孔混凝土管井降水工程的施工过程中，需要注意以下几个方面：•施工过程中，要确保工人的安全，做好安全防护措施；•管井的设计和施工要符合相关规范和标准；•管井施工要注意材料的选择和质量控制，以确保工程的可靠性；•施工过程中要严格按照设计要求进行，不得随意更改；•施工完成后，要进行施工验收，并填写相关文档。

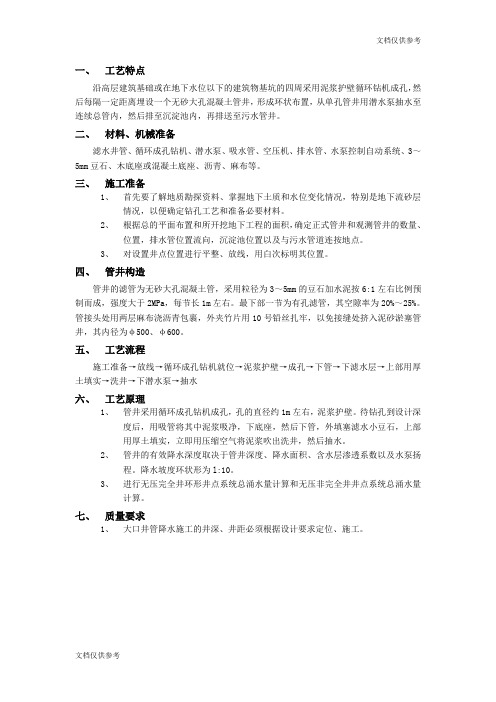

一、工艺特点沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。
二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。
三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。
2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。
3、对设置井点位置进行平整、放线，用白次标明其位置。
四、管井构造管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。
最下部一节为有孔滤管，其空隙率为20%～25%。
管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。
五、工艺流程施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水六、工艺原理1、管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。
待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。
2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。
降水坡度环状形为l:10。
3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。
七、质量要求1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。
降水深度要达到设计要求，其水位线位于基坑底部下0.05～lm，边坡要求稳定。
基坑干燥。
附带：安全保证措施7.1安全目标确保达到上海市文明工地，重大伤亡事故发生率控制为零，一般伤亡事故发生率控制为0.5‰以内。
工程名称
交底日期施工单位分项工程名称交底提要审核人×××交底人接受交底
人2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号技术交底记录
表C2-1
无砂大孔混凝土管井降水北京××建筑工程公司无砂大孔混凝土管井降水的相关材料、机具准备、质量要求及施工工艺。
×年×月×日交底内容：
×××北京××工程×××
七、质量要求
l 、大口井管降水施工的井深、井距必须根据设计要求定位、施工。
2、降水深度要达到设计要求，其水位线位于基坑底部下0.05～1m ，边坡要求稳定。
基坑干燥。
3、大口井管抽水目前采用QY —25扬程潜水泵抽水。
泵位于井管内，距井盘底座约0.5m ，用钢丝绳固定于井面，通过胶皮管将水从并中提至地面排掉，其中电器设备必须安装自制自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要。
4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
5、大口井管全面抽水到土方开挖一般为3～5d 。
八、安全措施
1、进入施工现场必须戴安全帽。
2、井打成后，要及时加盖，以防落入人员和物品。
3、沿基础周围安装一条主排水管，一般为101.6～152.4mm 钢管，每个潜水泵与主管之间要用一单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
无砂大孔混凝土管井降水分项工程质量技术交底卡
GD2301003
大口井管抽水采用扬程潜水泵抽水。
泵位于井管内，距井盘底座约0.5m
定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，
根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。
不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
大口井管全面抽水到土方开挖一般为3～5d。
安全环保管理措施
所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守
现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。
操作人员进
入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。
做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要
清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。
加强成品保护。
沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之间
要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
专业技术负责人：交底人：接受人：。
施工单位：年月日编号：
施工单位：年月日编号：
共页工程名称交底部位
第页
交底内容:
五、工艺流程
施工准备一放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井
六、工艺原理
1、管井采用冲击式成孔机冲击成孔,孔的直径约1米左右,泥浆护壁.待冲孔到设计深度后,用吸管将其中泥浆吸净,下底座,然后下管,外填塞滤水小豆石,上部用厚土填实,立即用压缩空气将泥浆吹出洗井,然后抽水.
2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程.降水坡度环状形为1:10.
3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算.
降水井剖面示意
七、质量要求
1、大口井管降水施工的井深、井距必须根据设计要求定位、施工.
2、降水深度要达到设计要求,其水位线位于基坑底部下O．05～1米,边坡要求稳定.基坑干燥.
施工单位：年月日编号：。
3、大口井管抽水采用扬程潜水泵抽水。
泵位于井管内，距井盘底座约 0.5m，用
钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须
安装自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达
到施工需要。
4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
5、大口井管全面抽水到土方开挖一般为 3～5d。
八、安全环保管理措施
1、所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行
和遵守现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施
工。
操作人员进入施工现场必须戴好安全帽，在施工过程中避免对环境的破
坏。
2、做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完
成后要清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落
入人员和物品。
加强成品保护。
3、沿基坑周围安装一条主排水管，一般为 101.6～152.4mm 钢管，每个潜水泵与主
管之间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。
