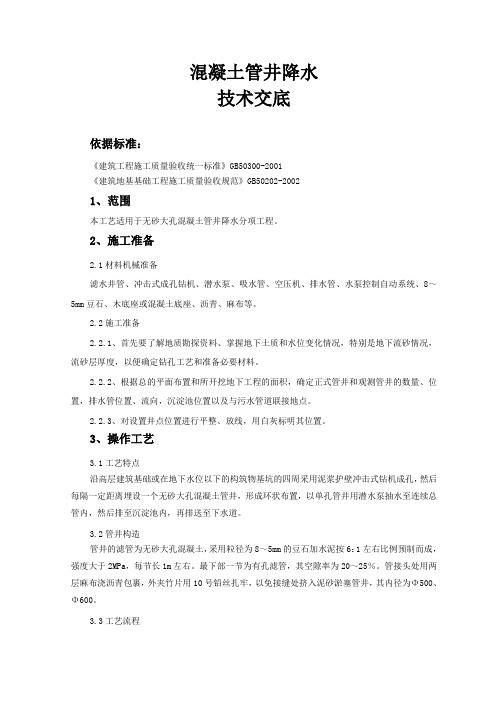

无砂大孔混凝土管井降水工程

混凝土管井降水技术交底依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-20021、范围本工艺适用于无砂大孔混凝土管井降水分项工程。

2、施工准备2.1材料机械准备滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8～5mm豆石、木底座或混凝土底座、沥青、麻布等。

2.2施工准备2.2.1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂情况，流砂层厚度，以便确定钻孔工艺和准备必要材料。

2.2.2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道联接地点。

2.2.3、对设置井点位置进行平整、放线，用白灰标明其位置。

3、操作工艺3.1工艺特点沿高层建筑基础或在地下水位以下的构筑物基坑的四周采用泥浆护壁冲击式钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，以单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至下水道。

3.2管井构造管井的滤管为无砂大孔混凝土，采用粒径为8～5mm的豆石加水泥按6：1左右比例预制而成，强度大于2MPa，每节长1m左右。

最下部一节为有孔滤管，其空隙率为20～25％。

管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为Φ500、Φ600。

3.3工艺流程施工准备——放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井3.4工艺原理3.4.1、管井采用冲击式成孔机冲击成孔，孔的直径约1m左右，泥浆护壁。

待冲孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

3.4.2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。

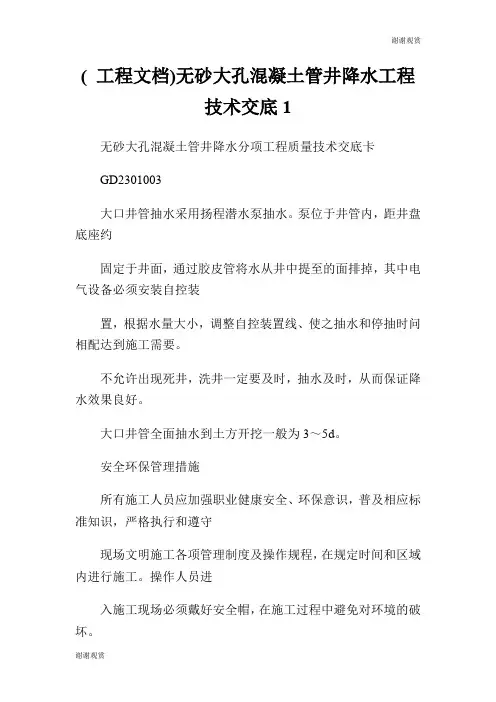

( 工程文档)无砂大孔混凝土管井降水工程
技术交底1

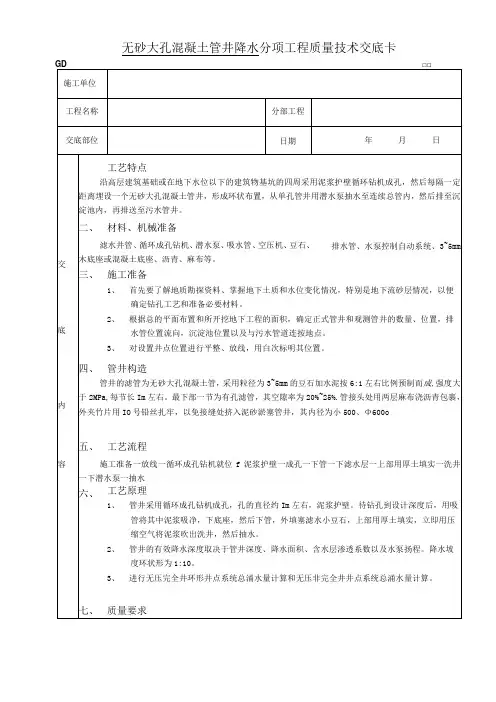

无砂大孔混凝土管井降水分项工程质量技术交底卡
GD2301003
大口井管抽水采用扬程潜水泵抽水。

泵位于井管内，距井盘底座约
固定于井面，通过胶皮管将水从井中提至的面排掉，其中电气设备必须安装自控装
置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。

不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。

大口井管全面抽水到土方开挖一般为3～5d。

安全环保管理措施
所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守
现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。

操作人员进
入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。

做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要
清除机械周边的杂物，进行清洁保养，井打成后，要及时加盖，以防落入人员和物
品。

加强成品保护。

沿基坑周围安装一条主排水管，一般为101.6～152.4mm钢管，每个潜水泵与主管之
间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。

专业技术责任人：交底人：接受人：
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

无砂大孔混凝土管井降水工程
无砂大孔混凝土管井降水工程是一种常见的解决地下水问题的方法。

该工程主要是利用大孔混凝土管将地下水流入到管井中，通过排水设备将这些地下水排出。

这种方法适用于城市建筑中的地下室、公路桥梁等地下工程中的雨水以及地下水问题的解决。

无砂大孔混凝土是利用高性能水泥及特殊的砂、石材等材料制成的，具有优异的耐久性能、高承载力，且不受环境影响。

在管井降水工程中，该材料还能有效地过滤悬浮物和泥沙，从而保持管井的清洁状态，使得降水效果更佳。

在进行无砂大孔混凝土管井降水工程时，需要根据现场实际情况综合考虑，确定井的深度和内径等参数。

这些参数在设计时应该考虑井下地层的拱效应、井的自重等因素，同时还需考虑在进行施工过程中须要考虑到的一些问题，如井底部位移、顶部变形等。

进行管井降水工程时，需要根据实际情况确立一个系统完善的排水方案，并采用专业化的设备进行排水处理。

排水时，应尽量保证管道处于全开状态，以保证管井内的流量更大、速度更快，从而达到更加高效的排水效果。

除了在设计、施工和排水过程中的注意事项，无砂大孔混凝土管井降水工程还须要做到正确的维护保养。

在维护保养中，
须要定期清洗管道和排水设备，检查管道是否漏水或变形，及时发现并处理管道中的故障。

总的来说，无砂大孔混凝土管井降水工程是一项非常实用的地下空间水利解决方案。

工程方面应尽量考虑设计、施工、排水及维护保养等各方面，以确保灵活性、安全性、高效性、持续性等管道降水解决方案得以实现。

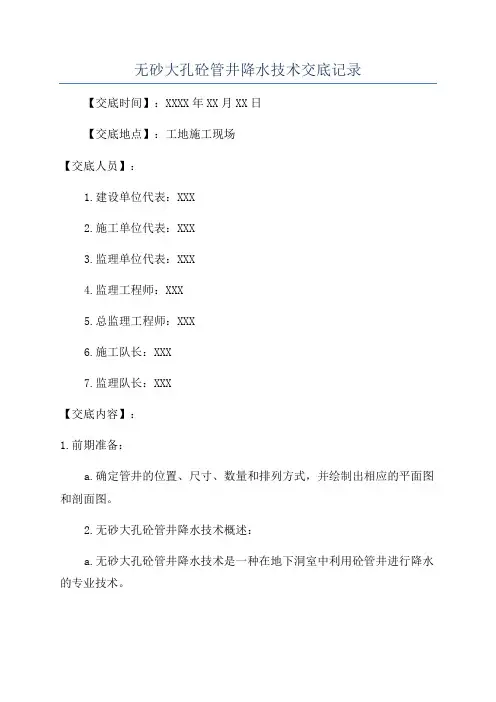

无砂大孔砼管井降水技术交底记录【交底时间】：XXXX年XX月XX日【交底地点】：工地施工现场【交底人员】：1.建设单位代表：XXX2.施工单位代表：XXX3.监理单位代表：XXX4.监理工程师：XXX5.总监理工程师：XXX6.施工队长：XXX7.监理队长：XXX【交底内容】：1.前期准备：a.确定管井的位置、尺寸、数量和排列方式，并绘制出相应的平面图和剖面图。

2.无砂大孔砼管井降水技术概述：a.无砂大孔砼管井降水技术是一种在地下洞室中利用砼管井进行降水的专业技术。

b.砼管井的主要工作原理是通过管井内的吸水孔和水泵的配合，将地下水抽至地面，以达到降水的目的。

c.无砂大孔砼管井降水技术具有速度快、效果好、操作简便等优点，适用于地下施工中的降水工程。

3.施工流程：a.在施工现场，根据设计要求进行管井的布置和绘制，并与监理单位代表核实确认。

b.施工队根据设计图纸和操作规程，进行砼管井的浇筑和模具拆除。

c.完成砼管井后，根据设计要求进行管井的洞口封堵，以确保水泵能够有效吸水。

d.安装水泵设备，并经过试运行和调试，确保正常工作。

e.水泵开始运行后，观察抽水效果，并对降水过程中出现的问题及时处理。

f.完成降水后，施工队进行管井的保养和维护，确保下一次使用时的正常运作。

4.安全措施：a.施工现场周围设置明显的安全警示标志，以保证施工区域的安全。

b.施工人员严格按照操作规程进行操作，确保工作的安全。

c.水泵的安装和启动操作必须由专业人员进行，并确保设备正常运行。

d.对于降水过程中的问题，如水泄漏、管道堵塞等，施工人员要及时处理，确保降水操作的安全。

5.环境保护：a.施工过程中产生的废水必须进行合理的处理，保护周围环境的清洁和卫生。

b.废水处理要符合环保法规的要求，不能对周围土壤和水资源造成污染。

c.施工结束后，清理工地并进行垃圾分类处理，确保施工区域整洁。

以上为无砂大孔砼管井降水技术的交底内容，以上内容已经向各相关方进行了详细解释和说明，并经双方代表签字确认。

【繁体转换简体方法】打开文档---菜单栏---审阅---繁转简---转换完成【简体转换繁体方法】打开文档---菜单栏---审阅---简转繁---转换完成無砂大孔混凝土管井降水依據標準：《建築工程施工品質驗收統一標準》GB50300-2001《建築地基基礎工程施工品質驗收規範》GB50202-2002適用範圍本工藝標準適用於工業及民用建築無砂大孔混凝土管井降水專案。

一、工藝特點沿高層建築基礎或在地下水位以下的構築物基坑的四周採用泥漿護壁衝擊式鑽機成孔，然後每隔一定距離埋設一個無砂大孔混凝土管井，形成環狀佈置，以單孔管井用潛水泵抽水至連續總管內，然後排至沉澱池內，再排送至下水道。

二、材料機械準備濾水井管、衝擊式成孔鑽機、潛水泵、吸水管、空壓機、排水管、水泵控制自動系統、8～5mm豆石、木底座或混凝土底座、瀝青、麻布等。

三、施工準備1、首先要瞭解地質勘探資料、掌握地下土質和水位變化情況，特別是地下流砂情況，流砂層厚度，以便確定鑽孔工藝和準備必要材料。

2、根據總的平面佈置和所開挖地下工程的面積，確定正式管井和觀測管井的數量、位置，排水管位置、流向，沉澱池位置以及與污水管道聯接地點。

3、對設置井點位置進行平整、放線，用白灰標明其位置。

四、管井構造管井的濾管為無砂大孔混凝土，採用粒徑為8～5mm的豆石加水泥按6：1左右比例預製而成，強度大於2MPa，每節長1m左右。

最下部一節為有孔濾管，其空隙率為20~25％。

管接頭處用兩層麻布澆瀝青包裹，外夾竹片用10號鉛絲紮牢，以免接縫處擠人泥砂淤塞管井，其內徑為Φ500、Φ600。

五、工藝流程施工準備一放線——衝擊式成孔鑽機就位——成孔——泥漿護壁——下管——下濾水層——上部用厚土填實——洗井——下潛水泵——抽水——排水總管——沉澱池——污水管井六、工藝原理1、管井採用衝擊式成孔機衝擊成孔，孔的直徑約1m左右，泥漿護壁。

待沖孔到設計深度後，用吸管將其中泥漿吸淨，下底座，然後下管，外填塞濾水小豆石，上部用厚土填實，立即用壓縮空氣將泥漿吹出洗井，然後抽水。

无砂大孔混凝土管井降水工程技术交底1. 引言无砂大孔混凝土管井降水工程是一种常用的地下工程降水措施，用于控制地下水位、减小地下水压力，确保工程施工的安全进行。

本文档旨在对无砂大孔混凝土管井降水工程技术进行详细的交底，包括工程的目的、设计原理、施工过程和注意事项等方面内容。

2. 工程目的本工程的主要目的是控制地下水位，以确保工程施工的安全进行。

具体工程目标如下： - 降低地下水位，使得地下施工区域的地下水位低于工程开挖的底部； - 减小地下水压力，以保证工程的稳定性； - 防止地下水涌入施工区域，对工程施工产生不利影响。

3. 设计原理无砂大孔混凝土管井降水工程的设计原理基于以下几个方面： - 利用井孔外面的管网系统，将地下水引导到管井内部； - 混凝土管井的特殊设计，使得地下水能够通过管壁进入井孔，并通过管网系统排出； - 通过控制管网的流量和水位来控制地下水的降低。

4. 施工过程无砂大孔混凝土管井降水工程的施工过程通常包括以下几个步骤：4.1 施工准备•清理施工区域，确保地面干净整齐；•搭建井筒施工平台；•安装井筒预制件。

4.2 井筒安装•预先浇筑井底底板，确保平整；•按照设计要求将井筒预制件依次安装并连接起来；•使用水泥砂浆对井筒进行固结。

4.3 井孔开挖•从井筒顶部开始进行井孔的开挖；•根据设计要求进行井孔的尺寸控制。

4.4 管网安装•安装管井内部的管网系统；•设计合理的管网布置，以确保地下水顺利进入管井内部。

4.5 施工验收•对工程进行施工验收，检查井筒和管网的施工质量；•确保工程施工符合设计要求。

5. 注意事项在无砂大孔混凝土管井降水工程的施工过程中，需要注意以下几个方面：•施工过程中，要确保工人的安全，做好安全防护措施；•管井的设计和施工要符合相关规范和标准；•管井施工要注意材料的选择和质量控制，以确保工程的可靠性；•施工过程中要严格按照设计要求进行，不得随意更改；•施工完成后，要进行施工验收，并填写相关文档。

无砂大孔混凝土管井降水分项工程质量技术交底卡1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。

2、降水深度要达到设计要求，其水位线位于基坑底部下0.05〜1m,边坡要求稳定。

基坑干燥。

图1-3降水井剖面示意3、大口井管抽水采用扬程潜水泵抽水。

泵位于井管内，距井盘底座约0.5m,用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。

4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。

5、大口井管全面抽水到土方开挖一般为3〜5d。

八、安全环保管理措施1、所有施工人员应加强职业健康安全、环保意识，普及相应标准知识，严格执行和遵守现场文明施工各项管理制度及操作规程，在规定时间和区域内进行施工。

操作人员进入施工现场必须戴好安全帽，在施工过程中避免对环境的破坏。

2、做好机械器具的保养和维护，发现机械运转不正常时要立即停机检修，作业完成后要清除机械周边的杂物，进行清洁保养；井打成后，要及时加盖，以防落入人员和物品。

加强成品保护。

3、沿基坑周围安装一条主排水管，一般为101.6〜152.4mm钢管，每个潜水泵与主管之间要用单向截止阀连接，以防主管的水倒流回井里溢出，将基坑破坏。

施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工。

2、进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业。

4、施工作业时必须正确穿戴个人防护用品，进入施工现场必须戴安全帽。

不许私自用火，严禁酒后操作。

5^穿拖鞋、高跟鞋、赤脚或赤脚不准进入施工现场。

6、穿硬底鞋不得进行登高作业。

7、在高空、钢筋、结构上作业时，一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防止人身、线路，设备事故的发生。

无砂大孔混凝土管井降水工程施工技术方案一、工艺特点沿局层建筑基础或在地下水位以下的建筑物基坑的四周米用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。

二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制白动系统、3~ 5mn©石、木底座或混凝土底座、沥青、麻布等。

三、施工准备1.首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。

2.根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置、流向，沉淀池位置以及与污水管道连接地点。

3.对设置井点位置进行平整、放线，用白灰标明其位置。

四、管井构造管井的滤管为无砂大孔混凝土管，采用粒径为3~5mmfi勺豆石加水泥按6:1左右比例预制而成，强度大于2MP§每节长lm左右。

最下部一节为有孔滤管，其空隙率为20%〜25%。

管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为4 500、§ 600,见下示意图/)/////////管井降水示意图五、工艺流程施工准备—放线—循环成孔钻机就位—泥浆护壁—成孔—下管—下滤水层-上部用厚土填实-洗井-下潜水泵-抽水六、工艺原理1.管井采用循环成孔钻机成孔，孔的直径约lm左右，泥浆护壁待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

2.管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。

降水坡度环状形为1:103.进行无压完全井环形井点系统总涌水撞计算和无压非完全井井点系统总涌水量计算。

七、质量要求1.大口井管降水施工的井深、井距必须根据设计要求定位、施工。

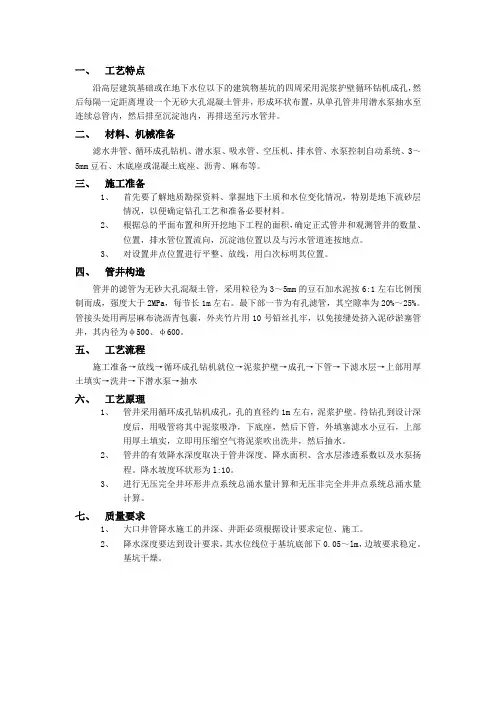

一、工艺特点沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。

二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。

三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。

2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。

3、对设置井点位置进行平整、放线，用白次标明其位置。

四、管井构造管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。

最下部一节为有孔滤管，其空隙率为20%～25%。

管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。

五、工艺流程施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水六、工艺原理1、管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。

待钻孔到设计深度后，用吸管将其中泥浆吸净，下底座，然后下管，外填塞滤水小豆石，上部用厚土填实，立即用压缩空气将泥浆吹出洗井，然后抽水。

2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。

降水坡度环状形为l:10。

3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。

七、质量要求1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。

2、降水深度要达到设计要求，其水位线位于基坑底部下0.05～lm，边坡要求稳定。

基坑干燥。

3、大口井管抽水采用扬程潜水泵抽水。

降水井剖面示意、大口井管降水施工的井深、井距必须根据设计要求定位、施工。

、降水深度要达到设计要求，其水位线位于基坑底部下O.05～QY一25扬程潜水泵抽水。

泵位于井管内，距井盘底座约用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电器设备必须安装自制自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时间相配达到施工需要。

测量学试卷 第 5 页（共 7 页）《测量学》模拟试卷1．经纬仪测量水平角时，正倒镜瞄准同一方向所读的水平方向值理论上应相差（A ）。

A 180° B 0° C 90° D 270°2. 1：5000地形图的比例尺精度是（ D ）。

A 5 m B 0.1 mm C 5 cm D 50 cm3. 以下不属于基本测量工作范畴的一项是（ C ）。

A 高差测量B 距离测量C 导线测量D 角度测量4. 已知某直线的坐标方位角为220°，则其象限角为（D ）。

A 220°B 40°C 南西50°D 南西40°5. 由一条线段的边长、方位角和一点坐标计算另一点坐标的计算称为（A ）。

A 坐标正算 B 坐标反算 C 导线计算 D 水准计算6. 闭合导线在X 轴上的坐标增量闭合差（ A ）。

A 为一不等于0的常数B 与导线形状有关C 总为0D 由路线中两点确定7. 在地形图中，表示测量控制点的符号属于（D ）。

A 比例符号B 半依比例符号C 地貌符号D 非比例符号8. 在未知点上设站对三个已知点进行测角交会的方法称为（A ）。

A 后方交会 B 前方交会 C 侧方交会 D 无法确定9. 两井定向中不需要进行的一项工作是（C ）。

A 投点B 地面连接C 测量井筒中钢丝长度D 井下连接10. 绝对高程是地面点到（ C ）的铅垂距离。

A 坐标原点B 任意水准面C 大地水准面D 赤道面11．下列关于等高线的叙述是错误的是：（A ） A ． 高程相等的点在同一等高线上 B ． 等高线必定是闭合曲线，即使本幅图没闭合，则在相邻的图幅闭合 C ． 等高线不能分叉、相交或合并一、单项选择题（每小题1 分，共20 分）在下列每小题的四个备选答案中选出一个正确的答案，并将其字母标号填入题干的括号内。

无砂大孔混凝土管井降水工程一、概述无砂大孔混凝土管井降水工程是一种常见的基础工程方式，它适用于地下水位较高的地区，通过管井进行降水排泄，提高建筑物的稳定性和安全性。

该工程方式使用无砂大孔混凝土管井，利用管井内管孔的特殊结构，将地下水引入管道内进行排放。

本文将对无砂大孔混凝土管井降水工程进行详细介绍。

二、工程流程1.工程前期准备在进行无砂大孔混凝土管井降水工程前，需要进行工程前期准备，包括进行工程调研，确定施工方案和工程进度，确定施工时间和地点等。

2.地下水位测量进行地下管道降水工程前，需要对地下水位进行测量，确定地下水位高度和位置，为后续施工提供基础数据。

3.管井施工进行无砂大孔混凝土管井降水工程时，首先需要进行管井的施工。

管井施工流程如下:•清理施工现场，确定管井位置和深度。

•按照管井设计图纸进行施工，包括挖掘管井坑、搭架子、组立模板、钢筋绑扎、浇筑混凝土等工序。

•完成管井混凝土浇筑后，按照设计要求进行管井固结，待固结完成后进行管井管孔开孔工作。

•进行管井的防水处理，预防地下水渗漏。

4.安装管道管井施工完成后，需要进行管道的安装。

管道安装流程如下:•按照设计要求进行管道的选型和制作。

•在管井内安装管道，并进行管道与管井的连接。

•进行管道的漏水测试。

5.加压降水管道安装完成后，就可以进行加压降水工作。

加压降水工作流程如下：•准备加压设备，包括加压泵、加压管道等。

•将加压管道连接到管道上，并接入加压泵。

•进行加压降水测试，并调整加压设备，保证稳定排放。

三、施工注意事项进行无砂大孔混凝土管井降水工程时，需要注意以下事项：1.管井施工注意事项•在管井施工过程中，需要注意施工现场的环境保护问题，保护施工现场周边环境。

•在管井挖掘过程中，需要遵守国家和地方相关规定，确保施工安全和周边建筑物的稳定性。

•管井钢筋绑扎应严格按照设计要求进行。

•在进行浇筑混凝土前，需要对管井进行固结处理，避免地下水渗漏。

2.管道安装注意事项•在进行管道制作和安装时，需要保证管道质量符合相关标准。

深井井点降水依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程施工质量验收规范》GB50202-2002一、适用范围深井井点具有排水量大、降水深(15～50m)、不受土质限制等特点，适用于地下水丰富，基坑深(>lOm)，基坑占地面积大的工程地下降水；流砂地区和重复挖方地区使用这种方法，效果更佳。

二、施工准备1、材料：无砂混凝土管(滤管)、滤网、3～8mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。

2、作业条件：(1)现场三通一平已完成。

(2)地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。

三、工艺流程井点测量定位——挖井口——安护筒钻机就位一钻孔——回填井底砂垫层——吊放井管——回填井管与孔壁间的砾石过滤层——洗井——井管内下设水泵、安装抽水控制电路——试抽水降水井正常工作——降水完毕拔井管——封井四、操作要点1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。

2、采用冲击钻成孔，孔径一般为600～800mm，用泥浆护壁，孔口设置护筒，以防孔口塌方，并在一侧设排泥沟、泥浆坑。

3、成孔后立即清孔，并安装井管。

井管下人后，井管的滤管部分应放置在含水层的适当范围内，并在井管与孔壁间填充砾石滤料。

4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。

5、水泵安装后，对水泵本身和控制系统作一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。

6、观测井中地下水位变化，作好详细记录。

管井剖面图五、质量要求1、基坑周围井点应对称、同时抽水，使水位差控制在要求限度内。

2、井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高O．5m。

3、井管与土壁之间填充的滤料应一次完成，从井底填到井口下1．Om左右，上部采用不含砂石的粘土封口。

4、每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。

施工单位：年月日编号：
施工单位：年月日编号：
共页工程名称交底部位
第页
交底内容:
五、工艺流程
施工准备一放线——冲击式成孔钻机就位——成孔——泥浆护壁——下管——下滤水层——上部用厚土填实——洗井——下潜水泵——抽水——排水总管——沉淀池——污水管井
六、工艺原理
1、管井采用冲击式成孔机冲击成孔,孔的直径约1米左右,泥浆护壁.待冲孔到设计深度后,用吸管将其中泥浆吸净,下底座,然后下管,外填塞滤水小豆石,上部用厚土填实,立即用压缩空气将泥浆吹出洗井,然后抽水.
2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程.降水坡度环状形为1:10.
3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算.
降水井剖面示意
七、质量要求
1、大口井管降水施工的井深、井距必须根据设计要求定位、施工.
2、降水深度要达到设计要求,其水位线位于基坑底部下O．05～1米,边坡要求稳定.基坑干燥.
施工单位：年月日编号：。

无砂大孔混凝土管井降水1、工程概述本工程为周口宏亿木业有限公司年产22 万立方米高（中）密度纤维板项目。

南环路Y1-20-Y1-23-Y1-36沟槽开挖深度〜，大河一路W2-23-W2-31-W2-33沟槽开挖深度在〜，共计打井50座，打井深度至少15m 。

根据现场实际情况，处见地下水，且即将进入雨季，地下水位不断上升，土内含水接近饱和状态，这种施工条件将会给沟槽施工带来很大的困难。

沟槽开挖后随时有塌方的危险，由于沟槽距围墙特别近，沟槽开挖后如果塌方，扰动原有围墙基础，将对我单位施工造成危害，存在极大的安全隐患。

为了满足文明施工的要求，确保安全施工和工程质量，我公司采取无砂大孔径混凝土管井井点降水法施工。

2、编制依据、建筑与市政降水技术规范JGJ/T111-98、市政施工手册（第四版）、施工图纸ZSS（Y）、ZS93 、无砂大孔混凝土管井工艺特点在地下水位以下的沟槽坡顶外侧1m 处采用泥浆护壁冲击式钻机成孔，每隔15m 埋设一个无砂大孔混凝土管井，以单孔管井用潜水泵抽水至排水沟内，再排送至围墙外。

4 、材料机械准备滤水井管、冲击式成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、8〜5mm豆石、木底座或混凝土底座、沥青、麻布等。

5 、施工准备根据工程的特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。

合理规划摆放位置，暂时未用的设备应维修完好待命。

现场测量人员用白灰划出井点降水下管的位置,清理障碍,避免与原有管线等相撞。

6、地表排水在沟槽坡顶外侧1m 布置一道排水沟，排水沟深500mm ，宽300mm ，在排水沟上每30m 留一个1米*1 米的集水坑，排水沟底按% 坡度向集水坑找坡。

防止雨水进入沟槽，管井所抽出的地下水排入排水沟后再由集水坑排至围墙外。

7 、管井构造管井的滤管为无砂大孔混凝土，采用粒径为8〜5mm 的豆石加水泥按6：1 左右比例预制而成，强度大于2MPa ，每节长1m 左右。

***************************严禁盗版******************************************仅供参考，请使用完毕后自行删除***************************严禁盗版******************************************深井点降水工程一、施工准备1、材料无砂混凝土管(滤管)、滤网、2～4mm砂砾混合料、潜水钻机、泥浆车、泥浆泵、清水泵、潜水泵等。

2、作业条件（1）现场三通一平已完成。

（2）地质勘测资料齐全，根据地下水位埋深、土层分布和基坑放坡系数，确定井点位置、数量和降水深度。

二、工艺流程井点测量定位→挖井口→安护筒→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井三、操作要点及技术要求1、定位：根据设计的井位及现场实际情况，准确定出各井位置，并做好标记。

2、采用循环钻成孔，孔径一般为600～800mm，用泥浆护壁，孔口设置护筒、，以防孔口塌方，并在一侧设排泥沟、泥浆池。

3、成孔后立即清孔，并安装井管。

井管下入后，井管的滤管部分应放置在含水层的适当范围内;并在井管与孔壁间填充砾石滤料。

4、安装水泵前，用压缩空气洗井法清洗滤井，冲除尘渣，直到井管内排出的水由浑变清，达到正常出水量为止。

5、水泵安装后，对水泵本身和控制系统做一次全面细致的检查，合格后进行试抽水，满足要求后转入正常工作。

6、观测井中地下水位变化，做好详细记录。

四、质量要求1、基坑周围井点应对称，同时抽水，使水位差控制在要求限度内。

2、井管安放应力求垂直并位于井孔中间，井管顶部应比自然地面高0.5m。

3、井管与土壁之间填充的滤料应一次完成，从井底填到井口下1.Om左右，上部采用不含砂石的粘土封口。

4、每台水泵应配置一个控制开关，主电源线路要沿深井排水管路设置。

无砂大孔混凝土管井降水工程技术交底(通用版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改无砂大孔混凝土管井降水工程技术交底(通用版)一、工艺特点沿高层建筑基础或在地下水位以下的建筑物基坑的四周采用泥浆护壁循环钻机成孔，然后每隔一定距离埋设一个无砂大孔混凝土管井，形成环状布置，从单孔管井用潜水泵抽水至连续总管内，然后排至沉淀池内，再排送至污水管井。

二、材料、机械准备滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。

三、施工准备1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。

2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。

3、对设置井点位置进行平整、放线，用白次标明其位置。

四、管井构造管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。

最下部一节为有孔滤管，其空隙率为20%～25%。

管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。

五、工艺流程施工准备→放线→循环成孔钻机就位→泥浆护壁→成孔→下管→下滤水层→上部用厚土填实→洗井→下潜水泵→抽水六、工艺原理1、管井采用循环成孔钻机成孔，孔的直径约1m左右，泥浆护壁。

二、材料、机械准备
滤水井管、循环成孔钻机、潜水泵、吸水管、空压机、排水管、水泵控制自动系统、3～5mm豆石、木底座或混凝土底座、沥青、麻布等。
三、施工准备
1、首先要了解地质勘探资料、掌握地下土质和水位变化情况，特别是地下流砂层情况，以便确定钻孔工艺和准备必要材料。
2、根据总的平面布置和所开挖地下工程的面积，确定正式管井和观测管井的数量、位置，排水管位置流向，沉淀池位置以及与污水管道连按地点。
2、管井的有效降水深度取决于管井深度、降水面积、含水层渗透系数以及水泵扬程。降水坡度环状形为l:10。
3、进行无压完全井环形井点系统总涌水量计算和无压非完全井井点系统总涌水量计算。
七、质量要求
1、大口井管降水施工的井深、井距必须根据设计要求定位、施工。
2、降水深度要达到设计要求，其水位线位于基坑底部下0.05～lm，边坡要求稳定。基坑干燥。
3、对设置井点位置进行平整、放线，用白次标明其位置。
四、管井构造
管井的滤管为无砂大孔混凝土管，采用粒径为3～5mm的豆石加水泥按6:1左右比例预制而成，强度大于2MPa，每节长1m左右。最下部一节为有孔滤管，其空隙率为20%～25%。管接头处用两层麻布浇沥青包裹，外夹竹片用10号铅丝扎牢，以免接缝处挤入泥砂淤塞管井，其内径为φ500、φ600。
3、 大口井管抽水采用扬程潜水泵抽水。泵位于井管内，距井盘底座约0.5m，用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备必须安装自控装置，根据水量大小，调整自控装置线、使之抽水和停抽时问相配达到施工需要。
4、不允许出现死井，洗井一定要及时，抽水及时，从而保证降水效果良好。
5、大口井管全面抽水到土方开挖一般为3～5d。
八、安全环保管理措施
