第1篇一、工程概况上游坡工程是某水利枢纽工程的重要组成部分，其主要功能是调节上游水位，减轻水库泄洪压力，提高水库蓄水能力。
本工程位于XX省XX市XX县，施工区域地形复杂，地质条件多变，施工难度较大。
为确保工程质量和施工安全，特制定本施工方案。
二、施工组织设计1. 施工单位由XX工程集团有限公司负责本工程的施工，公司具有丰富的水利工程施工经验，能够保证工程顺利进行。
2. 施工组织机构（1）项目经理部：负责整个工程的施工管理和协调工作。
（2）工程技术部：负责施工图纸的审核、施工方案编制、技术指导、质量监督等工作。
（3）质量安全部：负责施工现场的安全管理、质量监控、事故处理等工作。
（4）物资供应部：负责工程材料的采购、运输、保管和供应工作。
（5）施工管理部：负责施工现场的日常管理、进度控制、成本控制等工作。
3. 施工进度计划（1）施工准备阶段：1个月。
（2）基础施工阶段：3个月。
（3）主体施工阶段：6个月。
（4）竣工验收阶段：1个月。
三、施工方案1. 施工准备（1）施工现场平整：对施工现场进行平整，确保场地坚实，排水畅通。
（2）临时设施建设：建设施工便道、临时办公室、仓库、宿舍等设施。
（3）施工人员培训：对施工人员进行安全技术培训，提高安全意识。
（4）材料设备准备：根据施工进度计划，提前采购施工所需材料设备。
2. 施工工艺（1）基础施工1）清基：清除施工区域的杂草、杂物，确保基础施工质量。
2）地基处理：根据地质勘察报告，对地基进行处理，确保地基承载力。
3）混凝土浇筑：采用泵送混凝土浇筑，确保混凝土均匀密实。
（2）主体施工1）模板安装：采用钢模板，确保模板的稳定性和刚度。
2）钢筋绑扎：按照设计要求，进行钢筋绑扎，确保钢筋位置准确。
3）混凝土浇筑：采用泵送混凝土浇筑，确保混凝土均匀密实。
4）混凝土养护：混凝土浇筑完成后，进行养护，确保混凝土强度。
（3）上游坡面施工1）坡面平整：对上游坡面进行平整，确保坡面坡度符合设计要求。
编号：LSSSHXS-0101开发区三山湖蓄水工程上游联结段工程分部工程验收鉴定书单位工程名称：开发区三山湖蓄水工程上游联结段分部工程验收工作组2017年07月18日前言本部分工程验收依据：《水利水电建设工程验收规程》（SL223-2008）、《水利水电工程施工质量检验与评定规程》（DB32/T 2334.1-2013）、《江苏省水利工程施工质量检验评定标准》（水利厅2002.3）。
溧水经济开发区三山湖蓄水工程设计图纸、招标文件、投标文件及施工合同等；2017年07月18日，在溧水经济技术开发总公司、南京市市政设计研究院有限责任公司、南京苏富特工程项目管理有限公司、南京明辉建设有限公司等单位组成溧水经济开发区开发区三山湖蓄水工程分部工程验收工作组，并由监理单位主持召开溧水经济开发区三山湖蓄水工程上游联结段工程分部工程验收会，南京市溧水开发区水利管理服务站代表列席验收会议。
分部工程验收工作组听取施工单位工程建设和单元工程质量评定情况的汇报，现场检查分部工程完场情况和工程质量，检查单元工程质量评定及相关档案资料，讨论并通过分部工程验收鉴定书。
一．分部工程开工完工日期开工日期：2017年04月10日完工日期：2017年07月17日分部工程建设内容上游联结段分部工程建设内容包括：土方开挖、块石换填、素砼护坡、浆砌石护底、素砼格埂（500*800）素砼格埂（400*700）、悬臂式钢筋砼挡墙、护坦。
二、施工过程及完成的主要工程量（一）施工过程上游联结段分部工程建设内容包括：土方开挖、块石换填、素砼护坡、浆砌石护底、素砼格埂（500*800）素砼格埂（400*700）、悬臂式钢筋砼挡墙、护坦。
土方开挖于04月10日完成施工，C20素混凝土垫层开始浇筑4月17日开始浇筑，C30钢筋混凝土护坦4月24日开始浇筑，C30钢筋混凝土挡墙基础5月7日开始浇筑，C30钢筋混凝土挡墙墙身5月25日开始浇筑，块石换填于6月20日完成，C30混凝土格埂6月23日开始浇筑，浆砌石护底于6月27日完成，C30混凝土护坡7月14日开始浇筑。
上游连接段施工方案1. 背景介绍上游连接段施工是道路建设中一个重要的环节，它指的是在道路的上游位置进行施工，连接已有的道路或建筑物。
本文将介绍上游连接段施工的一般步骤和注意事项。
2. 施工步骤上游连接段施工一般包括以下步骤：2.1 前期准备工作在进行上游连接段施工之前，需要进行一系列的前期准备工作，包括：•评估施工区域的条件和环境，确保施工的可行性；•制定详细的施工方案，包括施工的时间安排、施工的步骤和所需的资源等；•确定施工所需的人员和设备，安排好人力资源；•确定施工的预算和资金来源。
2.2 地面准备工作在地面准备工作中，需要进行以下步骤：•清理施工区域的杂物和障碍物，确保施工的空间和通行的畅通；•测量和标记施工区域的尺寸和要求，为后续的施工提供准确的参考；•打破地面或挖掘必要的沟渠，为管道或电缆的敷设提供空间；•铺设和固定基础材料，以确保上游连接段的稳定性。
2.3 材料准备工作在材料准备工作中，需要进行以下步骤：•采购和运输所需的材料，包括管道、电缆、接头等；•对材料进行检查和测试，确保其符合质量要求；•根据施工方案和设计要求进行材料的切割和加工；•对材料进行分类和储存，以备后续使用。
2.4 施工实施在施工实施阶段，需要进行以下步骤：•根据施工图纸和设计要求进行管道或电缆的敷设；•进行管道或电缆的连接和固定；•进行必要的测试和调试，确保连接的稳定性和可靠性；•完成上游连接段的测量和标记，为后续的验收和使用提供便利。
3. 注意事项在上游连接段施工过程中，需要注意以下事项：•安全第一：在施工过程中，需要严格遵守安全操作规程，使用个人防护设备，确保施工人员和周围环境的安全；•保护环境：在进行地面准备工作和施工实施过程中，需要注意对环境的保护，防止杂物和废弃物对周围环境造成污染；•质量控制：在采购材料和进行施工实施过程中，需要进行严格的质量控制，确保材料和施工质量符合要求；•管理协调：在施工过程中，需要进行施工进度和资源的协调管理，确保施工的顺利进行。

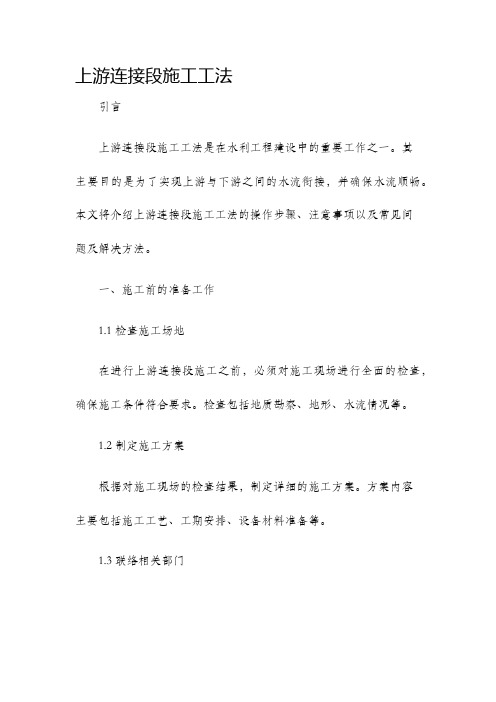

上游连接段施工工法引言上游连接段施工工法是在水利工程建设中的重要工作之一。
其主要目的是为了实现上游与下游之间的水流衔接，并确保水流顺畅。
本文将介绍上游连接段施工工法的操作步骤、注意事项以及常见问题及解决方法。
一、施工前的准备工作1.1 检查施工场地在进行上游连接段施工之前，必须对施工现场进行全面的检查，确保施工条件符合要求。
检查包括地质勘察、地形、水流情况等。
1.2 制定施工方案根据对施工现场的检查结果，制定详细的施工方案。
方案内容主要包括施工工艺、工期安排、设备材料准备等。
1.3 联络相关部门在施工前，需要与相关部门进行沟通和协调，确保施工工作符合相关法律法规，并取得必要的施工许可证。
二、施工步骤2.1 清理施工现场在施工前，必须对施工现场进行清理，清除杂物和障碍物，确保施工区域干净整洁。
2.2 进行地基处理地基处理是保证施工质量的重要环节。
根据地质情况，采取适当的地基处理措施，包括填土、夯实等。
2.3 安装连接段设备在地基处理完成后，开始安装连接段设备。
根据具体情况选择适当的设备，如钢管、橡胶软接头等，并按照施工方案进行安装。
2.4 进行连接段施工连接段施工是上游连接段施工的核心工作。
根据施工方案进行连接段的铺设、焊接、固定等工作，确保连接段的牢固性和密封性。
2.5 进行施工验收连接段施工完成后，进行施工验收。
验收内容包括连接段的质量、尺寸、密封性等。
如果验收合格，则可以进入下一步的工作。
三、注意事项3.1 安全第一施工过程中，必须时刻保持安全意识，严格遵守相关的安全操作规程，确保施工人员的人身安全。
3.2 施工现场管理对施工现场进行管理，确保施工过程的有序进行。
包括施工设备的摆放、施工材料的储存等。
3.3 质量控制施工过程中，要严格把控施工质量，确保连接段的质量符合要求。
对每一道工序都要进行严格的检查和验收。
四、常见问题及解决方法4.1 连接段焊接质量不达标怎么办？如果发现连接段的焊接质量不达标，应立即停止施工，重新进行焊接。
一、工程背景随着城市化进程的加快，河道上游部分河段因历史原因，河道狭窄，河床淤积，导致河道泄洪能力不足，洪水灾害频发。
为提高河道上游的防洪能力，保障周边居民生命财产安全，现对河道上游进行扩宽施工。
二、工程目标1. 扩宽河道上游河段，提高河道泄洪能力；2. 优化河道上游生态环境，改善水质；3. 提升河道景观，打造宜居环境。
三、施工方案1. 施工准备（1）编制施工组织设计，明确施工工艺、施工进度、质量要求等；（2）组织施工队伍，进行技术培训和安全教育；（3）办理施工许可、环保、水利等相关手续；（4）进行施工现场勘察，确定施工范围和施工方法。
2. 施工方法（1）河道清淤：采用挖掘机、铲车等机械设备进行河道清淤，清理河道内的淤泥、杂物等，确保河道泄洪能力；（2）河道扩宽：采用挖掘机、推土机等机械设备进行河道扩宽，扩大河道断面，提高河道泄洪能力；（3）护岸工程：采用现浇混凝土护岸、生态护岸等方法进行护岸工程，确保河道稳定；（4）河道整治：对河道进行平整、绿化等整治工作，提高河道景观；（5）排水工程：对河道上游排水系统进行改造，提高排水能力。
3. 施工进度安排（1）施工准备阶段：1个月；（2）河道清淤阶段：2个月；（3）河道扩宽阶段：3个月；（4）护岸工程阶段：2个月；（5）河道整治阶段：1个月；（6）排水工程阶段：1个月。
总计：10个月。
4. 质量控制（1）严格按照设计要求和施工规范进行施工；（2）加强施工过程中的质量检查，确保工程质量；（3）对施工过程中出现的问题，及时进行整改。
5. 安全措施（1）建立健全安全生产责任制，加强施工现场安全管理；（2）对施工人员进行安全教育培训，提高安全意识；（3）严格执行施工现场安全操作规程，确保施工安全。
四、施工组织与管理1. 施工组织（1）成立项目经理部，负责工程的组织、协调和管理工作；（2）设立工程部、质量部、安全部等部门，明确各部门职责；（3）制定施工计划，明确施工任务和责任人。
第1篇一、工程概况上游连接桥工程位于某河流上游，是连接两岸交通的重要桥梁。
该桥全长1000米，主桥跨度为500米，采用预应力混凝土连续梁结构，桥面宽度为24米，双向四车道。
两侧设有防护栏，并配备人行道。
本方案旨在确保工程安全、高效、优质地完成。
二、施工组织与管理1. 组织机构成立以项目经理为领导，总工程师、总经济师、安全总监等为主要成员的项目管理团队。
下设施工技术部、质量监控部、安全环保部、物资设备部、财务部等部门，确保工程顺利进行。
2. 施工进度安排根据工程特点，制定详细的施工进度计划，确保关键节点按时完成。
主要分为以下阶段：（1）前期准备阶段：完成施工图纸审核、现场勘查、材料设备采购、施工人员培训等。
（2）基础施工阶段：进行桩基施工、承台施工、墩柱施工等。
（3）梁体施工阶段：进行梁体预制、运输、架设、连接等。
（4）桥面施工阶段：进行桥面防水、铺装、排水系统施工、桥面照明及交通设施安装等。
（5）竣工验收阶段：完成工程验收、资料整理、工程总结等。
三、施工技术措施1. 桩基施工采用旋挖钻机进行桩基施工，确保桩基垂直度和桩长符合设计要求。
施工过程中，严格控制泥浆指标，确保桩基质量。
2. 承台施工采用模板台车进行承台施工，确保承台尺寸和混凝土强度符合设计要求。
施工过程中，加强混凝土振捣，防止蜂窝、麻面等质量问题。
3. 墩柱施工采用爬模施工技术进行墩柱施工，提高施工效率和质量。
施工过程中，严格控制模板垂直度和混凝土浇筑质量。
4. 梁体施工采用预制梁施工技术，确保梁体尺寸和混凝土强度符合设计要求。
施工过程中，加强梁体养护，提高梁体抗裂性能。
5. 桥面施工采用沥青混凝土铺装技术进行桥面施工，确保桥面平整、防水、耐磨。
施工过程中，严格控制沥青混凝土温度、厚度等指标。
四、安全环保措施1. 安全措施（1）加强施工人员安全教育培训，提高安全意识。
（2）严格执行安全操作规程，确保施工安全。
（3）加强施工现场安全管理，消除安全隐患。
多孔穿路涵闸上下游连接段及附属工程施工方案技术总结一、施工前准备工作1.明确施工指导思想，确定施工方法和步骤。
2.编制详细的施工组织设计方案，明确施工责任和任务分工。
3.制定施工计划，安排人员、机械和材料的调度和供应。
4.检查施工现场，并采取必要安全措施。
二、施工过程1.地表开挖：根据设计要求开挖出涵洞上下游连接段的地表部分。
2.支护：根据地质条件选择适当的支护方法，如钢支撑或混凝土喷射等。
3.施工桩基：根据设计要求进行桩基施工。
4.底板施工：先施工出涵洞底板，并确保水平平整，然后安装防水层材料。
5.涵洞施工：根据涵洞结构形式选择适当的施工方法，如预制节段法或现场拼装法等。
6.防水层施工：涵洞施工完毕后，进行防水层的施工，以确保涵洞的密封性。
7.上下游连接段施工：根据设计要求进行上下游连接段施工，如填土或加固等。
8.附属工程施工：根据设计要求进行附属工程的施工，如路面铺设、护栏、标线等。
三、施工要点1.安全施工：加强现场安全管理，严格按照安全操作规程进行施工。
2.质量控制：严格按照设计要求进行施工，确保施工质量，尤其是涵洞的密封性和稳定性。
3.施工进度控制：合理安排施工计划，确保施工的按时完成。
4.合理用材：在施工中合理控制材料消耗，避免浪费。
5.环境保护：施工中要注意保护周围环境，合理处理施工废弃物。
四、施工中可能遇到的问题及解决方法1.地质条件复杂：根据具体情况选择适当的支护方法，如加固土壤或使用钢支撑等。
2.施工难度大：根据施工难度，增加人员和机械设备，加强施工组织和管理。
3.施工进度受阻：及时调整施工计划，采取措施加快施工进度。
4.质量问题：严格按照设计要求进行施工，加强质量检查和控制。
五、施工后措施1.整理现场：清理施工现场，保持周围环境清洁卫生。
2.进行验收：进行施工验收，并修复可能存在的质量问题。
3.完善附属工程：进行附属工程的完善，如路面铺设、护栏加固等。
六、总结多孔穿路涵闸上下游连接段及附属工程施工方案的制定和实施，是一个复杂的过程，需要合理安排施工计划、加强质量监控和安全管理。
上游连接桥工程施工方案一、工程概况上游连接桥工程位于某省某市，是连接两岸的主干道路，是城市交通的重要组成部分。
由于河道宽度较大，为了方便市民出行，提高交通效率，市政府决定对该桥进行改建。
本工程总长200米，桥面宽20米，设计车行道4车道，人行道两侧行人通道宽3米。
二、施工准备工作2.1 设备和材料准备根据工程需要，施工公司需准备四臂塔吊、起重机、挖掘机、钢筋加工设备等大型机械设备，以及钢筋、混凝土、沥青等施工材料。
2.2 现场平整与场地布置施工现场应进行平整处理，并设置施工办公区、材料堆放区、施工车辆停放区等相应场地布置。
2.3 人员配备和安全培训按规定配备施工现场负责人、班组长、机械操作人员、安全员等相关人员，并进行安全生产培训。
2.4 现场勘察和施工图纸确认在施工前，需进行现场勘察，确保施工方案的可行性，并对施工图纸进行确认，以保证施工的准确性。
三、施工方案3.1 桩基处理上游连接桥工程需要采用桩基施工方式。
首先进行桩基的钻孔施工，根据设计要求打桩深度和桩孔直径，然后在桩孔中灌注混凝土，凝固后形成桩基。
3.2 主桥梁施工主桥梁采用预制拼装的工艺，将预制好的桥梁构件吊装到指定位置，通过焊接和固定工艺进行连接，形成完整的主桥梁结构。
3.3 桥面铺装桥面铺装采用沥青混凝土材料，先进行桥面的基础处理，然后将沥青混凝土铺装在桥面上，通过压实和养护，使桥面防水平整。
3.4 栏杆和护栏安装栏杆和护栏的安装需要根据设计要求进行精准放置，采用专业的焊接和固定工艺，确保牢固可靠，保证行人和车辆的安全通行。
3.5 道路标线和交通设施设置在桥面铺装完成后，需要进行道路标线的标定和交通设施的设置，包括车道分隔线、行人过街设施、交通信号灯等，以保证行车和行人的安全。
四、施工流程4.1 基础施工第一阶段进行桩基的钻孔施工，第二阶段进行桩基混凝土灌注，形成桩基结构。
4.2 主桥梁施工第三阶段进行主桥梁的拼装和焊接，确保主桥梁结构的完整性和稳固性。
上游联接段施工方案1概述1.1工程概况高石碑出水闸的主要建筑物为1级，次要建筑物如进出口连接建筑物、消能防冲设施等为3级。
上游联接段包括闸室上游护坦、进口翼墙组成；闸室上游护坦长56.08m。
进口混凝土翼墙采用圆弧形扶壁式结构，坐落于上游护坦段左右岸，左右岸墙体关于闸室中轴线成对称分布。
其结构由四种不同的墙体组成（3号翼墙、4号翼墙、5号翼墙、6号翼墙左右岸各一个，共计8个施工作业段），四种翼墙采用渐变连接，6号向3号渐变，3号向4号渐变，4号向5号渐变。
1.2主要工程量出水闸主要工程量见表1-1。
表1-1 主要工程量表2主要施工程序出水闸上游护坦总长度为56.08m，首先浇筑左右岸翼墙、再施工减压井、底板反滤层和底板砼。
两侧翼墙混凝土采用P3015 P6015钢模板、部分采用木模板，人工调正、加固；钢模立模、对拉方式加固，承台采用50T汽车吊配合反铲入仓，上部墙体采用混凝土泵机或者汽车吊入仓。
⑴上游翼墙混凝土工艺流程上游翼墙混凝土其工艺流程为：基础开挖验收一垫层混凝土浇筑（10cm）验收—测量放样—钢筋绑扎—模板安装—冲仓、仓位验收—浇筑砼—仓面冲毛—养护、拆模一砼缝面处理一进入下一个循环⑵ 上游护坦混凝土工艺流程65+039.92m〜65+069.94m段护坦施工工艺流程为：渠底减压井、降水沟施工验收-渠底碾压平整验收一30cm厚反滤层铺设验收一30cm厚M7.5浆砌块石f人工立模验收f混凝土布料、摊铺及振捣f抹光收面f养护f伸缩缝处理。
65+069.94m〜65+096m段护坦施工自下自下而上铺设150cm厚反滤层一道其工艺流程为：基础施工验收f铺设150cm厚反滤层f 土工布铺设f测量放样f 钢筋绑扎f止水安装f模板安装f冲仓、仓位验收f混凝土布料、摊铺及振捣f抹光收面f 养护f伸缩缝处理。
(3)护坡混凝土工艺流程其工艺流程为：削坡成型f坡面验收f砂石垫层铺设(15cm)验收f人工立模验收f混凝土布料、摊铺及振捣f抹光收面f养护f伸缩缝处理。
第1篇一、项目背景随着我国基础设施建设的快速发展，许多水利工程、交通工程等大型项目陆续开工。
上游连接段作为这些项目的重要组成部分，其施工质量直接影响到整个项目的运行效果和安全性。
本方案针对上游连接段施工进行详细规划，以确保施工顺利进行，确保工程质量。
二、工程概况1. 工程名称：XX项目上游连接段施工2. 工程地点：XX省XX市XX县3. 工程规模：XX米长，XX米宽4. 施工内容：主要包括混凝土浇筑、钢筋绑扎、模板安装、预应力张拉、防水处理等。
5. 施工工期：XX个月三、施工组织与管理1. 施工组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人为成员的施工领导小组，负责整个施工过程的组织与协调。
2. 施工管理（1）严格执行国家有关法律法规和行业标准，确保施工质量、安全和进度。
（2）建立健全各项管理制度，确保施工过程规范化、标准化。
（3）加强施工现场管理，确保施工现场整洁、有序。
四、施工方案1. 施工准备（1）现场勘察：对施工现场进行详细勘察，了解地质、水文、地形等条件，为施工提供依据。
（2）施工图纸会审：组织施工、设计、监理等相关单位进行图纸会审，确保施工图纸的准确性。
（3）施工方案编制：根据工程特点和施工要求，编制详细的施工方案。
2. 施工工艺（1）混凝土浇筑1）材料准备：确保混凝土原材料质量符合设计要求。
2）搅拌：采用机械搅拌，确保混凝土搅拌均匀。
3）运输：采用混凝土运输车运输，防止混凝土离析。
4）浇筑：分层浇筑，确保混凝土密实。
（2）钢筋绑扎1）钢筋加工：确保钢筋加工质量符合设计要求。
2）绑扎：采用机械绑扎，确保钢筋位置准确、牢固。
（3）模板安装1）模板制作：确保模板制作质量符合设计要求。
2）安装：采用机械安装，确保模板位置准确、牢固。
（4）预应力张拉1）预应力材料：确保预应力材料质量符合设计要求。
2）张拉：采用机械张拉，确保预应力达到设计要求。
（5）防水处理1）防水材料：确保防水材料质量符合设计要求。
上游联结段分部工程施工工法
一、概述
本分部工程的主要工程内容: 上游东西侧灌砌块石护坡及格梗、上游钢筋砼铺盖、上游东西两侧钢筋砼翼墙。
二、分部工程施工顺序
开挖上游铺盖和东西两侧翼墙的基坑至设计标高及混凝土垫层→东西侧翼墙底板→上游铺盖→东西侧翼墙墙身→东西两侧灌砌块石护坡及格梗。
三、工程的施工工艺和方法
1、基坑土方开挖施工
施工方法采用挖掘机开挖, 汽翻运输, 保护层土方均采用人工开挖, 修整成形。
前期基坑开挖阶段施工强度最大, 按基坑开挖总时间10天配置土方施工机械。
配备1立方米挖掘机3台, 160推土机2台, 汽车翻斗车15辆, 土方试验设备2套。
施工管理人员2名, 进行整个土方工程的施工管理。
本工程土方开挖分为机械土方开挖、保护层土方开挖, 在开挖上层土方的同时, 开挖河道内的爽水龙沟, 修建下层土方开挖运输道路, 保证土方连续进行, 且提高其效率。
其基坑开挖先进行土方开挖边坡稳定计算, 确认边坡稳定安全后, 才进行开挖。
所有土方开挖时先由测量人员定出土方开挖范围及填土位置, 并用石灰线或标杆作出醒目标志, 同时注意控制地下水位, 并合理布置好运土路线, 陆上土方采用挖掘机配汽翻开挖, 保护层土方采用人工开挖。
土方开挖
基坑开挖时预留保护层, 突击开挖, 及时封底, 防止土层暴晒和泡水。
对于上下游护底施工前在护底周边设置排水措施, 采取分段快速作业法, 施工过程中不得使土层暴晒或泡水, 雨季施工采取防水措施。
为保证土方工程施工的顺利进行, 施工中采取如下措施:
①、河道土方开挖留有修坡余量, 采用人工修坡。
②、保护层土方开挖降低地下水位及保持排水畅通, 以防止土体挠动。
③、基坑土方开挖时, 可利用回填的土方分类堆放, 以保证回填土质质量。
④、夜间施工有足够的照明, 危险地带设明显安全标志。
⑤、主体工程建筑物的基础开挖均在旱地施工。
⑥、土方明挖从上至下分层分段依次进行, 施工中随时作成一定的坡势, 以利排水, 开挖过程中避免边坡稳定范围形成积水。
在基坑四周和上下游河道中间挖设排水明沟, 确保降排水畅通。
2、灌砌石护坡砌筑施工工法
2.1灌砌块石施工工序
土方开挖→土工布铺设→砂石垫层、反滤层施工→灌砌块石砌筑
2.2土工布铺设
土工布采用350g/㎡聚酯短丝针刺土工布, 厚度≥2.1mm,断裂强度≥8.0KN/m, 断裂伸长率为25-100%。
( 1) 土工合成材料铺设前, 应进行垫层和铺设面清理工作的验收, 垫层的厚度和施工均应符合施工图纸规定。
( 2) 铺设面上应清除一切树根、杂草和尖石, 保证铺设垫层面平整, 不允许出现凸出及凹陷的部位, 并应碾压密实。
排除铺设工作范围内的所有积水。
( 3) 土工合成材料的铺设应根据材料的受力方向、施工过程中的度汛要求以及尽量减少接缝的数量等因素确定, 并应符合施工图纸的要求。
( 4) 土工布铺设时, 应形成折皱, 并保持松弛状, 以适应变形。
( 5) 土工布应根据施工图纸的要求锚固于混凝土或砌石中, 其锚固长度应符合施工图纸的要求。
( 6) 土工合成材料与基础或垫层之间应压平贴紧, 避免架空, 清除气泡, 以保证安全。
坡面马道的部位易产生架空现象, 必要时可在该处设水平缝。
( 7) 铺设过程中, 作业人员不得穿硬底皮鞋及带钉的鞋。
不准直接在土工布上卸放混凝土护坡块体, 不准用带尖头的钢筋作橇动工具, 严禁在土工布上敲打石料和一切可能引起土工布损坏的施工作业。
( 8) 为防止大风吹损, 在铺设期间所有的土工布均应用沙袋或软性重物压住, 直至保护层施工完为止。
当天铺设的土工布应在当天全部拼接完成。
( 9) 采用现场拼接, 应保证有足够的搭接长度, 发现织物有损, 应立即修补或更换。
( 10) 进行土工布施工时, 应规划好施工道路, 当车辆、设备等跨越土工合成材料时, 必须采取相应的保护措施。
( 11) 进行土工布上的混凝土或砌石施工时, 应在混凝土块或石料等下面设置砂石垫层。
任何时候铺放设备均不得直接在土工布上行驶或作业, 应保证其铺设时不损坏材料。
( 12) 对施工过程中遭受损坏的土工布, 应及时按监理人的指示进行修理, 在修理土工布前, 应将保护层破坏部位下不符合要求的料物清除干净, 补充填入合格料物, 并予整平。
对受损的土工布, 应外铺一层合格的土工布在破损部位之上, 其各边长度应至少大于破损部位1m以上, 并将两者进行拼接处理。
2.3砂石垫层、反滤层
( 1) 反滤层的位置、尺寸、材料级配、含泥量等应符合规定;
( 2) 铺筑时, 应使滤料处于湿润状态, 以免颗粒分离, 并防止杂物或不同规格的料物混入;
( 3) 相邻层面必须拍打平整, 保证层次清楚, 互不混杂; 每层厚度不得小于设计厚度的85%;
( 4) 分段铺筑时, 应将接头处各层铺成阶梯状, 防止层间错位、间断、混杂。
( 5) 对于洞身下反滤层, 铺筑时应采用碾压机械按三层不同粒径材料分层
压实。
压实遍数根据现场压实情况由监理人确定。
( 6) 铺设大面积坡面的砂石垫层时, 应自下而上, 并随砌石面的增高分段上升。
砂石垫层与混凝土的交界面应加以隔离( 宜采用牛皮纸) , 防止砂浆流入。
放水前, 排水孔应清理, 并灌水检查, 孔道畅通后, 用小石子填满
2.4灌砌石护坡护底砌筑
( 1) 地基处理: 护坡砌石施工前对下卧土体先用小型挖掘机整平, 人工铲除、平整保护层土方, 夯实后报监理检查, 经监理工程师检验合格后, 按设计要求铺设砂石垫层; 在护坡的坡顶、坡脚位置设高程控制桩, 以便砌筑过程中拉线进行砌筑面高程的控制。
( 2) 灌砌石护坡护底砌筑前对下卧土体整坡夯实, 经监理人检查合格后, 按施工设计及监理人要求铺设垫层( 垫层铺设在垫层专门阐述) ;
( 3) 净距大于石子粒径, 不得采取先嵌填小石块再灌缝的作法。
( 4) 砌体的石块间有胶结材料粘结, 灌入的混凝土插捣密实。
( 5) 砌体自下而上均衡上升, 从一边到另一边, 永久缝的缝面平整垂直。
2.5质量保证措施
( 1) 外观检查: 砌体砌筑面的平整度和勾缝质量、石块嵌挤的紧密度、缝隙砂浆的饱满度、沉降缝贯通情况等的外观质量检查。
( 2) 砌体尺寸和位置的允许偏差检查: 其检查方法按GB50203—98表6.1.6的规定执行。
( 3) 砌筑外露面, 在砌筑后12～18小时之间及时养护, 保持外露面湿润。
3、模板工程及脚手架工程施工工法
模板及脚手架施工先进行施工图放样设计。
本工程采用组合大钢模板, 异形部位(进出水流道等)采用木模板。
支撑架采用钢管脚手架, 承重脚手架需进行受力计算, 绘制脚手架施工图, 现场实施。
钢模面板厚不小于3mm, 且钢板面光滑无凹坑、皱折和其它表面缺陷。
模板的设计、制作和安装应保证模板结构有足够的强度和刚度, 能承受混凝土浇筑和振捣的侧向压力和振动力, 防止产生移
位, 确保混凝土结构外形尺寸准确, 并应有足够的密封性, 以避免漏浆。
3.1模板加工
异形部位木模板加工: 为确保线型满足图纸及规范要求, 模板采用在加工场按1: 1放样, 分段制作, 模板面采用喷塑工艺提高进出水流道砼面光滑流畅, 现场拼装。
用料为二等木材。
站墩、闸墩上下游圆头部位模板定做钢模, 质量标准符合规定, 立模前清理干净并涂脱模剂。
做到砼外观质量的和谐统一。
3.2模板安装
按施工放样图现场拼装, 底部工程侧面模板用支撑架固定, 上部工程侧面模板用φ16对销螺栓固定, 按60×90cm网格状布置。
模板安装确保有足够的强度、刚度和稳定性, 保证浇注后结构物的形状、尺寸和相互位置符合图纸规定, 各项误差在《水闸施工规范》SL 27—91允许范围之内。
进出水流道加工异形木模板, 分段制作, 用拖车运至安装部位进行拼装。
措施为: 为防止模板在混凝土浇筑过程中上浮, 流道底部渐变段模板固定, 采用在底板混凝土浇筑时预埋锚筋, 用螺栓与钢管进行撑、拉, 以保证模板的位置符合设计要求; 保护层的控制需按照省水利厅关于印发《水利工程推广应用定型生产钢筋保护层混凝土垫块指导意见》的通知苏水科〖〗》5号文执行。
侧向模板对拉螺栓固定; 顶部模板采用承重脚手架支撑。
3.3模板拆除
混凝土模板的拆除考虑到混凝土上的荷载及混凝土的龄期强度, 不承重侧面模板在混凝土达到其表面及棱角在拆模时不致损坏时的强度后拆除, 墩、墙和柱部位在其强度不低于3.5Mpa时拆除。
承重模板达到下列要求后, 方可拆除模板。
