维修仪表工技术比武实际操作试题

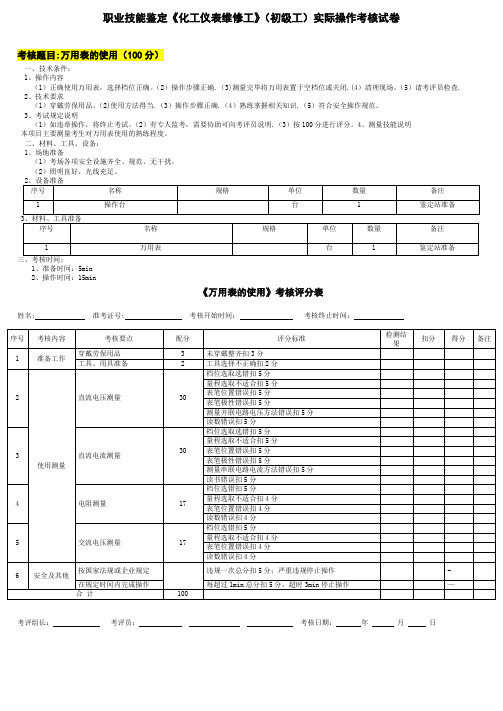

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

2、设备准备3、材料、工具准备三、考核时间：1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

考场准考证号姓名位部门装订线可编辑修改精选全文完整版第**职工标准化操作技术比武理论考试试卷自动化仪表工 （B ）卷注意事项: 1.答卷前将装订线左边的项目填写清楚。

2.答卷必须用蓝色或黑色钢笔、圆珠笔，不许用铅笔或红笔。

3.本份试卷共5道大题，满分100分，考试时间120分钟。

一、判断题（正确的请在括号内打“√”，错误的请在括号内打“×”，每题1分，共20分） 1.>电容器无功容量与外加电压成正比。

( )2.>地面上水平距离为0.8米的两点间的电位差称为跨步电压。

( )3.>在RL 电路中, 交流电压比电流滞后90°。

( )4.>绝对误差与仪表量程之比的百分数称为引用误差，有时也称为相对百分误差。

( )5.>电压是指电路中二点间的电位差，其大小与参考点无关。

( )6.>电位的大小与参考点的选择有关。

( )7.>按元素存入取出遵循先进先出原则。

( )8.>精密度表示测量结果中随机误差大小的程度，它指在一定条件下，多次重复的测量结果彼此间的分散程度。

随机误差越小，测量结果越精密。

( )9.>仪表必须随同管道做气密性试验,但不得随同管道做强度试验。

( ) 10.>运算放大器作比较器时一般呈闭环状态。

( )11.>扩展的BASIC 语言可用于小型事务管理和信息加工。

( )12.>电磁流量计外壳、被测流体和管道连接法兰三者之间应做等电位连接，并应接地。

( )13.>电缆保护管弯曲后的角度不应小于90°；保护管的弯曲半径，不应小于所穿入电缆的最小允许弯曲半径；保护管弯曲处不应有凹陷、裂缝和明显的弯扁；单根保护管的直角弯不宜超过2个。

( )14.>测量值小数点后的位数愈多，测量愈精确。

( )15.>检验孔板边缘尖锐角使光线与孔板轴线成45°角照射射入口边缘,应在看到反射光。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目:万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确.（3)测量完毕将万用表置于空档位或关闭.(4）清理现场。

（5）请考评员检查.2、技术要求（1）穿戴劳保用品。

（2)使用方法得当.（3）操作步骤正确.（4）熟练掌握相关知识.（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明.（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表姓名: 准考证号: 考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护(100分)一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2)检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀. （4)检查变送器的指示是否回零。

(5）依次打开二次阀门的正压阀,打开后分别拧松正负压侧丝堵，依次进行排污,排污后关闭丝堵。

（6)在排污的同时检查变送器指示变化趋势，是否正常。

（7)关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况.（9）在仪表安全检修工作票中填写检查情况.（10）清理现场。

2、技术要求(1）穿戴劳保用品。

（2)办理仪表安全检修工作票.（3）启用方法得当。

（4）操作步骤正确。

(5）仪表投用符合技术要求.（6）符合安全操作规范。

3、考试规定说明（1)如违章操作，将终止考试。

（2）有专人监考,需要协助可向考评员说明。

二、材料、工具、设备：1、场地准备(1）考场各项安全设施齐全、规范、无干扰.（2）生产装置现场.1、准备时间：5min2、操作时间:30min《差压变送器管线、阀门的维护》考核评分表姓名：准考证号：考核开始时间: 考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目:差压变送器的维护与使用（100分）一、技术条件：1、操作内容(1）检查取压导管连接正确、整齐，牢固无泄漏。

化工仪表维修工（初、中级工）实操试卷单位：考生姓名：准考证号：气动薄膜调节阀安装与智能定位器调校考核点：能够识读调节阀装配图纸和装配工艺、独立安装调节阀和定位器并调试合格，能根据仪表维护需要选用工具、器具、适用的材料及配件。

考核方式：实物操作（推荐选用吴忠仪表Ectrol系列调节阀配HEP智能定位器）考核时间定额：120分钟考核总分：100分考核内容及配分：一、气动薄膜调节阀的组装与行程调校（共计30分）考核要点：⒈按题目要求正确安装.⒉安装合理,牢固.⒊方法正确,规范.评分点：1阀内件安装错误(没有安装垫片或上导向)扣1分2上阀盖安装松动扣1分,上阀盖螺丝未均匀带紧扣1分3未压下阀杆使阀芯与阀座接触扣1分4气动执行器支架与阀体安装不正确或松动扣1分5指针安装方向或锁紧螺丝错误扣1分,指针不慎落地扣1分6推杆与膜片,托盘,上下限位件,弹簧定位板安装错误扣5分7弹簧位置安放错误扣1分8推杆与膜片连接松动或未加弹簧垫扣1分9膜头螺丝安装次序错误扣1分,未均匀带紧扣1分10膜头漏气扣1分11气管未正确连接(未经过滤减压阀,定值器至膜盖)扣1分12未正确对执行机构施加其下限值的气压(80kPa),使推杆移动扣1分13在上一步基础上,未正确增加气压后再降低气压直至弹簧范围的下限值扣2分14 未在13条状态下正确安装开封螺丝扣3分15指针与刻度盘未在初始位置正确定位锁紧扣1分16百分表未在初始位置正确安装并调零扣1分17指针未锁紧扣1分18 未安防雨帽扣1分二、气动薄膜控制阀与智能定位器的连接（共计10分）考核要点：1安装合理,牢固2方法正确,规范评分点：1阀门定位器安装位置不垂直扣1分,定位器不慎落地扣1分2连接不牢固扣1分3插销件安装位置不正确扣1分4阀门定位器反馈杆与阀插销件连接不正确扣1分5未加50%气压信号使推杆至行程中间位置,反馈杆与定位器未调整垂直即固定扣4分.三、气路连接（共计10分）考核要点：⒈电路,气路连接正确无误.⒉连接牢靠.评分点：1 气源经过滤减压阀未正确连接至定位器输入(与输出接反)扣3分2气路有漏气每处扣1分(共3处)3后防护板未安装即供电扣1分四、气动薄膜控制阀与智能定位器调校（共计40分）考核要点：⒈零位调整要符合要求.⒉反馈杆调整要适当,线性要好.⒊量程调整要合适.⒋调整方法要正确.评分点：1气源压力未按要求设定扣2分2读数时,正反行程操作错误每处扣2分3基本误差,回差计算错误每处扣2分(共4分)4 绝对误差计算错误每处扣2分5调校精度不满足要求扣10分(精度1%以内(含1%)不扣分,1%-2%(含2%)扣6分,大于2%扣10分)6回差大于1%扣10分(1%以内(含1%)不扣分,1%-2%(含2%)扣5分,大于2%扣8分)7校验结论填写错一处扣2分(共3分)8调校完毕行程旋钮未锁紧扣4分五：场地复位及安全文明（共计10分）考核要点：1.调校完毕后,应将所使用的仪器,工具,导线等拆卸复位,摆放整齐.2.安全文明评分点：1未进行调校,提交校验单即拆卸，不得分2气路未拆卸即拆其它器件扣2分3各器件拆卸未完毕并归位扣2分4拆装操作过程中,有螺丝或垫片丢失影响正常操作扣1分5 不尊重裁判及考务人员扣1分6 不遵守考场纪律扣1分7 未在指定工位区域进行操作扣1分备注1,操作时间超过120分钟即结束比赛.未完成的操作其相应分值将被扣掉.2,裁判读数时间计入比赛时间.3,请按照比赛步骤要求逐步进行操作,每大项操作完成举手示意裁判,示意后,则该项错误点分值将被扣除,但允许修改以不影响后面操作.得分：考评员签字：出题人：吴忠仪表有限责任公司；张海波、贾海明、崔学智题库一、填空题：1、温度是表征物体及系统----------------------的物理量。

现场仪表试题(实操部分占50%)1. 电动、电液执行机构的控制模式切换和就地操作。

(70分)2. 电动、电液执行机构正常状态/报警的认知。

(20分)3. 火灾自动报警控制器上，报警确认操作。

(10分)站场自控仪表试卷(理论部分占50%)单位：姓名：分数：一.填空题(2分/空)1. 站控室机柜间室温控制在( ),湿度一般控制在( )。

2. 保证控制室和机柜内( )、( )等的清洁，操作台或机柜上不得放置( )、( )等物品。

3. 仪表三率( )、( )、( )。

4.PID 整定中，积分的作用是( ),微分的作用是5. 压力仪表主要指( )、( )、( )。

6.Limitorque 电动执行机构的三位选择开关分别是()、( )三个挡位。

二.判断题(2分/道)1. 清洁仪表时可以用高压水冲洗仪表设备后再用抹布擦干净。

( )2.液位仪表巡检时检查仪表的静密封点处是否泄漏、仪表进线孔密封设施是否遭到破坏，液晶显示屏是否清晰或里面是否有水雾。

( )3. BIFFI 电液执行机构液压油可以使用美孚抗磨液压油AW32 或国内HL32。

( )4. BIFFI 电液执行机构液压系统的工作压力正常范围是14Mpa~ 16Mpa 。

( )5. Limitorque 电动执行机构状态指示灯的黄灯亮时说明该执行机构有报警。

( )6. 仪表精度不仅与绝对误差有关，而且与仪表的测量范围有关。

( )7.绝对误差大，仪表精度就高，测量范围小的仪表，精度就高。

( )8. 当被测液体中含有气泡或有杂音时，会降低超声波流量计的测量精度，但流速分布不同时，不会影响测量精度。

( )三. 问答题1. 写出仪表完好率、使用率、控制率的计算公式? (10分)2.压力/差压变送器的投用方法和停用步骤? (10分)3.参与连锁或控制的仪表发生故障时的处理方法? (10分)4.简述仪表的日常维护保养工作的内容。

(20分)。

仪表维修工技能大赛试题与答案天津渤海职业技术学院电气工程系生产过程自动化教研室一、选择题仪表知识部分：1．在流量补偿中进行的压力、温度修正是修正的（A）误差。

A．系统误差B．偶然误差C．疏忽误差D．静态误差2．调节阀阀盖四氟填料的工作温度不适用于（D）。

A．20～150℃B．-40～250℃C．-40～450℃（加散热法）D．200～600℃3．我们无法控制的误差是（C）。

A．疏忽误差B．缓变误差C．随机误差D．系统误差4．仪表设备使用24VDC电源的电压，其电压范围不超过（C）。

A．±1％B．±3％C．±5％D．±10％5．膜盒结构的差压变送器通常所测差压比工作压力小得多，由于操作或其他因素难免会使膜盒单向受压，为了使测量元件不因此而受到影响，所以在膜盒结构中都有（D）。

A．限位装置B．锁定装置C．泄压装置D．单向过载保护装置6．选择调节器正反作用的目的是使调节器、调节阀、对象三个环节组合起来在控制系统中起到（C）作用。

A．调节B．正反馈C．负反馈D．闭环7．仪表校验点应在全刻度范围均匀选取，其数目除特殊规定外，不应小于（B）点。

A．6B．5C．4D．38．仪表施工图是施工的依据，也是（D）的依据。

A．交工验收B．编制施工图预算C．工程结算D．以上三项9．以完全真空作为零标准表示的压力称为（A）。

A．绝对压力B．差压力C．表压力D．负压力10．本质安全型线路敷设完毕后，要用50Hz、500V交流电压进行（A）min试验，如没有击穿表明其绝缘性能符合要求。

A．1B．2C．5D．1O11．仪表的精度级别是指仪表的（D）。

A．误差B．基本误差C．最大误差D．基本误差和最大允许值12．抗干扰有许多方式，其中双绞线是（B）方式。

A．物理隔离B．减小磁干扰C．屏蔽D．消磁13．炉膛火焰检测器一般安装在炉膛火焰中心线的（A），距炉墙最近处，并用压缩空气吹扫，以冷却探头。

化工仪表实操试题试题一差压变送器的安装与投用一、材料准备二、工具准备三、考场准备（1）指定现场一差压变送器安装装置或由实验室装置模拟。

（2）室内、室外安全设施齐全、规范，无干扰。

（3）根据现场情况设置工位及应试人员数量。

四、考评员要求1、热爱鉴定工作，遵守考评的各项规则。

2、考评人员应提前30min到达考核现场，按实际操作考场规则做好考前准备工作。

3、考评员、记分员应依据评分标准客观公正地评分、统分，避免诱导性的加、减分。

4、评分表不得涂改。

五、技术要求说明（1）工具使用方法得当。

（2）操作步骤正确。

（3）安装位置符合要求。

（4）符合安全操作规范。

六、操作程序的规定及说明（1）在安装托盘上安装变送器，拧上紧固螺栓。

（2）将变送器用U型螺栓固定在现场安装架上。

（3）将导压管与变送器连接。

（4）将工作电源与变送器的接线端连接。

（5）检查各连接牢固、密封良好、平稳美观。

（6）先打开变送器阀组的高压侧工作阀，再缓慢关闭平衡阀，最后打开低压侧工作阀阀。

（7）清理现场。

七、考核时限1、准备时间：5 min，正式操作时间：20min。

2、计时从正式操作开始，至操作完毕结束。

3、规定时间内全部完成，每超1 min，从总分中扣5分；总超时5 min，停止操作，按所完成项目评分。

4、违章操作，停止作业。

八、考核评分1、考评员负责现场检测和扣分，记分员负责分数统计。

2、评分采用百分制，60分为合格。

3、各项配分依据操作的难易程度制定。

4、按考评内容及要求单项核分。

5、在规定时间内完成，不加分，也不扣分。

6、未达到操作要求，按评分标准逐项扣分。

九、考试评分记录表差压变送器的安装与投用评分记录表……………………………………装订线……………………………………………开始时间：结束时间：总计时间：考评员:记分员：年月日试题二手操器在线读取智能变送器参数一、材料准备二、工具准备三、考场准备1、场地：操作室。

2、室内、室外安全设施齐全、规范，无干扰。

职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：万用表的使用（100分）一、技术条件：1、操作内容（1）正确使用万用表，选择档位正确。

（2）操作步骤正确。

（3）测量完毕将万用表置于空档位或关闭。

（4）清理现场。

（5）请考评员检查。

2、技术要求（1）穿戴劳保用品。

（2）使用方法得当。

（3）操作步骤正确。

（4）熟练掌握相关知识。

（5）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

（3）按100分进行评分。

4、测量技能说明本项目主要测量考生对万用表使用的熟练程度。

二、材料、工具、设备：1、场地准备（1）考场各项安全设施齐全、规范、无干扰。

（2）照明良好，光线充足。

2、设备准备3、材料、工具准备三、考核时间：1、准备时间：5min2、操作时间：15min《万用表的使用》考核评分表姓名：准考证号：考核开始时间：考核终止时间：考评组长：考评员：考核日期：年月日职业技能鉴定《化工仪表维修工》（初级工）实际操作考核试卷考核题目：差压变送器管线、阀门的维护（100分）一、技术条件：1、操作内容（1）检查取压导管连接正确、整齐，牢固无泄漏。

（2）检查一、二次取压阀、排污阀及平衡阀应严密不漏。

（3）关闭一、二次取压阀，打开平衡阀。

（4）检查变送器的指示是否回零。

（5）依次打开二次阀门的正压阀，打开后分别拧松正负压侧丝堵，依次进行排污，排污后关闭丝堵。

（6）在排污的同时检查变送器指示变化趋势，是否正常。

（7）关闭平衡阀，依次打开一、二次取压阀将仪表投用。

（8）检查仪表指示情况。

（9）在仪表安全检修工作票中填写检查情况。

（10）清理现场。

2、技术要求（1）穿戴劳保用品。

（2）办理仪表安全检修工作票。

（3）启用方法得当。

（4）操作步骤正确。

（5）仪表投用符合技术要求。

（6）符合安全操作规范。

3、考试规定说明（1）如违章操作，将终止考试。

（2）有专人监考，需要协助可向考评员说明。

仪表维修工(高级)实操题实操口答题1.为什么智能变送器要用不同的通讯器组态、调整？答：因为通信协议不同（或通讯语言不同）。

评分标准：5分2.热电偶温度防雷块被击穿，示值如何变化？答：示值偏大。

评分标准：5分3.沉筒液位计测量液位，沉筒脱落时，示值如何变化？答：沉筒脱落时，示值最大。

评分标准：5分4.沉筒液位计测量界面时，筒内充满重质液体为何指示？答：筒内充满重质液体时，示值最大。

评分标准：5分5.当用双法兰变送器测量闭口容器的液位时，变送器要进行何种迁移调整？答：要进行零点的负迁移调整。

评分标准：5分6.为什么现场至中控室远距离传输信号使用4～20mADC信号？答：为了减少线路压降损失，便于远传。

评分标准：5分7.TDC—3000系统中FTA的电源电压多少？答：电源电压是24VDC。

评分标准：5分8.一台正在运行的气动薄膜调节阀，如果阀芯与阀杆脱节，会出现什么现象？答：①被调参数突然变化。

②调节阀不起控制作用。

评分标准：共10分（每1项5分）9.外浮筒液位计有几种安装方式？答：有四种：（1）侧－侧式；（2）底－侧式；（3）顶－侧式；（4）顶－底式。

评分标准：共12分（每1项3分）10.通讯器275、SFC使用何种通讯协议？答：275支持HART协议，SFC支持DE协议。

评分标准：共10分（每1项5分）11.一台气动薄膜式调节阀,若阀杆在全行程的50%位置,则流过阀的流量是否也在最大量的50%?答: 不一定,要以阀的结构特性而定,在阀两端压差恒定情况下（5分）,如果快开阀则流量大于50%（3分）；如果是直线阀,则流量等于50%（3分）；如果是对数阀(等百分比阀),则小于50%（3分）。

评分标准：共20分12.操作仪表三阀组应该注意什么？答：操作仪表三阀组，需注意①不能让导压管内的凝结水或隔离液流失；②不可使测量元件（膜盒或波纹管）单向受压或受热。

评分标准：共10分（每1项5分）13.灌隔离液的差压流量计，在开启和关闭平衡阀时应注意些什么？答：对于灌隔离液的差压流量计，在启用前，即在打开孔板取压阀之前，必须先将平衡阀切断，以防止隔离液冲走（8分）。
