2014年第一学期《工程制图与CAD》复习题

AUTOCAD技能考核复习题2014一、填空题（30分）1（电路图）也叫电气原理图，是一种不按电气元件、设备的实际位置绘制的一种简图。

2图形符号、（文字符号）、（项目）是电气图的主要组成部分。

3在AutoCAD中，显示坐标的方式有三种，分别为（平面直角坐标）、（极坐标）和（柱坐标）。

4绘制圆形的方法有（圆心\半径）、（相切\相切\相切）、（相切\相切\半径）、（圆心\直径）和（三点画圆）。

5在文字的输入时，以下符号怎样输入：“Φ”（%%C）“±”（%%P）“°”（%%D）6中文版AutoCAD2012为用户提供了“草图与注释”、“三维基础、“（三维建模）”、“（AUTOCAD 经典）”4种工作空间。

7在AutoCAD中，系统提供两种不同的坐标系供用户使用，一种是（世界坐标系），另一种是（用户坐标系）。

8布尔运算的三种情况是：（并集）、（差集）、（交集）。

9图样中的尺寸一般以（mm ）为单位，不需要标注单位的代号或名称。

如果使用其他单位，则必须在图中注明计量单位的-名称，如cm、m等。

10在进行基线标注和连续标注之前，必须先创建或选择一个（线性标注）作为基准标注，然后AutoCAD将进行相应的基线标注和连续标注。

11用TEXT命令输入文字时，若在命令提示区输入“%%P0.2”，则在屏幕绘图区显示为（±0.2）。

12AutoCAD默认环境中，旋转方向逆时针为（+），顺时针为（-）(填+或-)。

13圆用点的等分操作时，输入6，会出现（6）个点；直线用点的等分操作时，输入7，会出现（6）个点。

14打开正交按钮是（F8）功能键。

15在创建面域时，除了可以使用“面域”命令，还可以使用（边界）命令。

16在AutoCAD中，可以使用渐变色填充图形，其中渐变色最多由（2）种颜色组成，但仍然不能使用位图填充图形。

17进行图案填充时，通常将位于一个填充区域内的封闭区域称为（孤岛）。

18缩放对象时，当比例因子大于0而小于1时，（缩小）对象，当比例因子大于1时，（放大）对象。

建筑工程制图与CAD 复习题一、名词解释1.C AD 平面绘图：CAD 能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本图形对象。

2.菜单操：在菜单栏上单击鼠标左键展开菜单，单击菜单中的命令选项即可执行该命令。

3.C AD 图层管理功能：CAD 图形对象都位于某一图层上，可设定图层颜色、线型、线宽等特性。

4.r ch8.0 的热键 F1 CAD 帮助文件的切换键5.TSSD2008联机文档6.PKPM 中PK：筋混凝土框排架及连续梁设计。

7.CAD 三维绘图：CAD 可创建 3D 实体及表面模型，能对实体本身进行编辑。

8.TArch8.0 的热键 F2：屏幕的图形显示与文本显示的切换键。

9.TSSD2008 使用手册：TSSD2008 使用说明以书面形式全面介绍 TSSD2008 版的各项功能和使用方法。

10.PKPM 中TAT：高层建筑结构三维分析程序。

12CAD 命令窗口：命令窗口可分为两部分，即命令提示窗口和命令行组成。

13.尺寸标注：尺寸标注是图形的测量注释，可以测量和显示对象的长度、角度等测量值。

14.CAD 状态栏：状态栏用于显示当前十字光标位置处的三维坐标和CAD 绘图辅助工具的开关状态。

15.TArch8.0 的热键 F6：状态行的绝对坐标与相对坐标的切换键。

16.PKPM 中SATWE：高层建筑结构空间有限元分析软件。

二、简答题1.简述使用天正软件绘制首层平面图的方法。

（1）设置、建立轴网（2）绘制墙体（3）插柱子、齐柱边绘制（4）插入门窗（5）三维观察（6）内外高差（7）封地面（8）绘制台阶（9）构造楼梯（10）尺寸标注2.简述 PKPM 结构设计程序模块。

（1）结构及特种结构（2）建筑（3）设备（4）钢结构（5）砌体结构及鉴定加固结构3.简述桥梁博士软件设计项目计算输入的内容。

（1）直线桥原始数据约定（2）数据准备（3）项目建立（4）输入信息（5）输入数据诊断和执行项目计算4.. 简述设计的 CAD 系统的类别。

苏州信息职业技术学院 2013 /2014学年第二学期《 工程制图与CAD 》期末试卷（A ）卷13机电 专业（闭）卷系 班级 学号 姓名 题号 一 二 三 四 五 六 七 八 九 十 总 分 得分一、填空题（5题，每空1分，共10分，占10%）1、三视图指的是： 、 和 。

2、三视图中相邻两个视图同一方向的尺寸必定相等，即： 长度相等且对正； 高度相等且平齐； 宽度相等。

3、尺寸一般由尺寸界线、 和 组成。

4、按照剖切范围分，剖视图分为 、 和局部剖视图三种。

二、作点、线、面投影：（共14分，占14%）1．完成下列基本体的第三视图，并标出表面上点A 、B 的另两投影。

（2题，每题7分，共14分）得 分得 分装 订 线 内 不 要 答 题自觉遵 守考 试 规 则，诚 信 考 试，绝 不作 弊二、 根据两张视图，补画第三视图：（每小题7分，共28分，占28%）1． 2．3． 4．三、 补画视图中所缺的图线：（每小题5分，共10分）得 分得 分1． 2．四、 剖视图：（每小题5分，共10分，占10% ）1．将主视图改成半剖视图。

2．用相交的剖切面将俯视图改画成剖视图。

五．读零件图（28分）得 分得 分读零件图，回答问题：1．该零件为类零件，主视图符合零件的位置。

2．主视图中的虚线表示零件上有条槽，其宽度为，深度为。

3．该零件左端有个螺纹孔，为8mm，深10mm，深12mm，其定位尺寸为，EQS表示。

4．用文字在图上标出轴向和径向的尺寸基准。

（4分）5．2*Φ10斜孔的定位尺寸为。

6. 图中标有①处的直径是，标有②处线框的定形尺寸是，定位尺寸是。

7. 图中标有③处的曲线是由和相交而成的线。

8. 局部放大图中④处所指表面粗糙度为。

9. 画出移出断面图。

（比例是1：2）（5分）装订线内不要答题自觉遵守考试规则，诚信考试，绝不作弊。

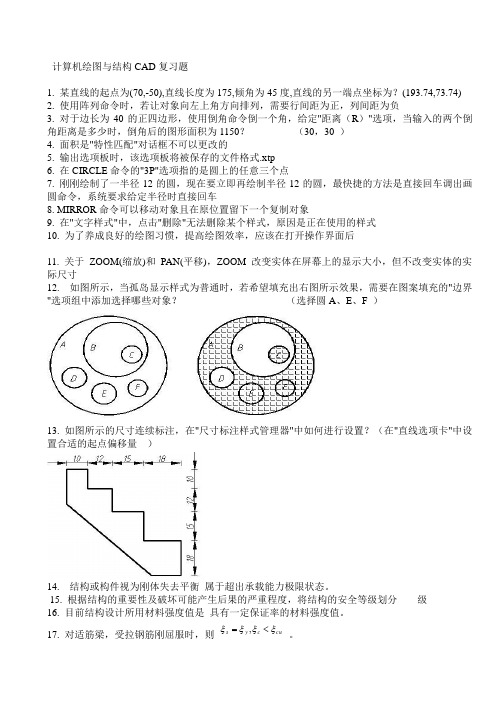

计算机绘图与结构CAD 复习题1. 某直线的起点为(70,-50),直线长度为175,倾角为45度,直线的另一端点坐标为？(193.74,73.74)2. 使用阵列命令时，若让对象向左上角方向排列，需要行间距为正，列间距为负3. 对于边长为40的正四边形，使用倒角命令倒一个角，给定"距离（R ）"选项，当输入的两个倒角距离是多少时，倒角后的图形面积为1150？ （30，30 ）4. 面积是"特性匹配"对话框不可以更改的5. 输出选项板时，该选项板将被保存的文件格式.xtp6. 在CIRCLE 命令的"3P"选项指的是圆上的任意三个点7. 刚刚绘制了一半径12的圆，现在要立即再绘制半径12的圆，最快捷的方法是直接回车调出画圆命令，系统要求给定半径时直接回车8. MIRROR 命令可以移动对象且在原位置留下一个复制对象9. 在"文字样式"中，点击"删除"无法删除某个样式，原因是正在使用的样式10. 为了养成良好的绘图习惯，提高绘图效率，应该在打开操作界面后11. 关于 ZOOM(缩放)和 PAN(平移)，ZOOM 改变实体在屏幕上的显示大小，但不改变实体的实际尺寸12. 如图所示，当孤岛显示样式为普通时，若希望填充出右图所示效果，需要在图案填充的"边界"选项组中添加选择哪些对象？ （选择圆A 、E 、F ）13. 如图所示的尺寸连续标注，在"尺寸标注样式管理器"中如何进行设置？（在"直线选项卡"中设置合适的起点偏移量 ）14. 结构或构件视为刚体失去平衡 属于超出承载能力极限状态。

15. 根据结构的重要性及破坏可能产生后果的严重程度，将结构的安全等级划分 级16. 目前结构设计所用材料强度值是 具有一定保证率的材料强度值。

17. 对适筋梁，受拉钢筋刚屈服时，则 cu c y s ξξξξ<=, 。

2014年CAD理论测试题一、单选题1. 尺寸线终端形式有箭头和斜线两种形式，但在同一张图样中( )形式。

A、可以同时采用两种B、只能采用其中一种C、只能采用第一种D、只能采用第二种2. 标注圆的直径尺寸时，一般( )应通过圆心，尺寸箭头指到圆弧上。

A、尺寸线B、尺寸界线C、尺寸数字D、尺寸箭头3. 标注角度尺寸时，尺寸数字一律水平写，尺寸界线沿径向引出，( )画成圆弧，圆心是角的顶点。

A、尺寸数字B、尺寸界线C、尺寸线及其终端D、尺寸线4. 使用( )画水平线时，左手握尺头，使尺头内侧紧靠图板左边。

A、丁字尺B、比例尺C、三角板D、曲线板5. 用平行投影法沿物体不平行于直角坐标平面的方向，投影到轴测投影面上得到投影称为( )。

A、多面投影B、标高投影C、轴测投影D、透视投影6. 在计算机绘图软件中，( )是鼠标右键的功能。

A、点取菜单B、终止当前命令C、拾取选择D、拾取点7. 两曲面立体形体相切组合时，在相切处( )。

A、有切线B、有交线C、无分界线D、有分界线8. 齐全、清晰、合理是( )尺寸标注的基本要求。

A、圆锥体B、圆柱体C、基本体D、组合体9. 组合体的( )和辅助尺寸基准之间应有尺寸相联系。

A、总体尺寸B、定形尺寸C、尺寸基准D、定位尺寸10. 组合体尺寸标注尺寸清晰是指尺寸布局要醒目，( )。

A、尺寸不能遗漏B、尺寸要尽量的多C、不能漏掉重要尺寸D、便于看图11. 高度相等的基本视图有( )。

A、右视图、左视图、仰视图、俯视图B、主视图、仰视图、右视图、后视图C、后视图、主视图、左视图、右视图D、主视图、左视图、仰视图、俯视图12. 六个基本视图中，( )反映物体的前、后、左、右方位关系。

A、右视图B、左视图C、主视图D、仰视图13. 当局部视图按投影关系配置，中间又无其它视图隔开时，( )标注。

A、必须完整B、不能省略C、允许省略D、必须省略14. 平面图形的作图步骤中先画基准线，最后画( )。

潍坊医学院生物医学工程、食品质量与安全专业2014级本科2016-2017学年第一学期《工程制图与CAD》期末考试试题（A卷）题号一二三总分核分人得分得分评卷人一、填空题（每空2分，共20分）1、工程图中的基本长度单位是毫米。

2、截交线的性质有共有性和封闭性。

8、细牙普通内螺纹，公称直径24，螺距3，中径公差带代号为6H，顶径公差带代号为7H，左旋，短旋合，其螺纹标注为 M24×3LH-6H7H-S 。

9、三视图的“三等”对应规律为长对正、高平齐、宽相等。

11、机电领域常用的CAD软件有 AutoCAD 、 CAXA 、 Protel 。

得分评卷人1 2 3 4 5 6 7 8 9 10 11 12 13 14 15B AC C B A BD D D A C A C D1.工程制图中，正垂面的特点是（）。

A 平行于V面 B垂直于V面 C 平行于H面 D 垂直于W面2.平行于圆锥素线的截切面截切圆锥得到的截交线形状为( )。

A.抛物线B.直线C.椭圆D.双曲线3.流程图中常用（）来表示分支选择或表示开关。

A. B. C. D.4.在AutoCAD中，将某一图层冻结，则该图层：( )A. 不显示，但可以绘图B. 可显示，但不能修改C. 不显示，也不能打印D. 不显示，但可以打印5. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A3图纸幅面的尺寸为：( )A. 594*841B. 297*420C. 420*594D. 210*2976.工程制图中，极限位置的轮廓线应用( )来绘制。

A. 细双点画线B. 细点画线C.波浪线D. 细虚线7.关于项目代号，下列说法正确的是：（）A.一个完整的项目代号包括四个代号段，其中第一段为位置代号B.用坐标法编写代号时，纵坐标在前，横坐标在后C.四段项目代号均不可以省略D.如果相邻的两个代号均为数字，为避免引起误解，可用“，”将两数字分开8、下列四组视图中，尺寸标注正确的一组视图是（）。

《工程制图及CAD》复习资料
1.常用的图线线型有粗实线、细实线和细点划线等。

2．外螺纹的画法中，表示牙底圆的细实线只画约3/4圈。

3．已知直齿圆柱齿轮的齿数Z=40，分度圆直径d=200mm，其模数M是5。

4．在表示齿轮端面的视图中，齿根圆可省略不画。

5．截交线是指由平面截切几何体所形成的表面交线。

6．在俯、左视图中，离主视图远的一面一定是物体的前面。

7．装配图中的技术要求包括装配要求、检验要求和使用要求三个方面。

8．机械制图中的基本规定除了图纸幅面和格式以外，没有规定三角板。

9．主视图与俯视图应保持长对正。

10．A4图纸的幅面大小是297毫米高，210毫米宽。

11．国家标准明确规定，在一般情况下，应优先采用基孔制配合。

12．基孔制配合孔、轴公差带之间的关系，当轴的公差带位于孔公差带的下方时，形成间隙配合。

13．6208轴承的内径是40mm。

14．组合体的组合形式有叠加法、切割法和综合法。

15．螺纹紧固件的装配画法中规定，两零件的接触面画一条线。

16．重合剖面的轮廓线采用的是细实线。

17．粗糙度数值越小，工件表面越平滑。

1．已知A点的两面投影，B点在A点之右25㎜，之后20㎜，之下15㎜，求A点的第三面投影和B点的三面投影。

2．已知主视图和左视图补画出俯视图。

3．分析并完成尺寸标注。

（尺寸大小从图中量取整数）
4．在指定位置上画出断面图，其中右端孔为通孔。

5．补画左视图，完成立体表面上A、B两点的投影。

6．作半剖视的左视图。

《工程制图与AUTOCAD》题库及答案1、构建下列图形的方法,哪些说法正确?A、 a)B、 b)C、 c)D、 d)答案： ABCD解析：都正确。

2、运用A、B两个图形进行布尔运算,下列运算结果中哪些是正确的?A、 1B、 2C、 3D、 4答案： ABCD解析：都正确。

3、CAD的英文全称是____,它的中文含义是____。

答案： Computer Aided Design；计算机辅助设计；解析：CAD的含义。

4、启动AutoCAD 2004的方法主要有通过 ____、____及____启动。

答案：桌面快捷方式；开始菜单方式；打开文件方式；解析：CAD的启动方法。

5、如果AutoCAD某菜单项后带有____号,表示选取该项后将通过打开____框为该命令的操作指定参数。

答案：省略；对话；解析：菜单项的用法。

6、AutoCAD无法实现类似Word的文字查找或者替换功能。

( )答案：错误7、在AutoCAD中查询距离仅报告两点之间的真实三维距离。

( )答案：错误8、在AutoCAD中无法使用透视方式观察三维模型。

( ) 答案：错误9、范围缩放可以显示图形范围并使所有对象最大显示。

( )答案：正确10、缩放命令“zoom”和缩放命令“scale”都可以调整对象的大小,可以互换使用。

( )答案：错误11、“多行文字”和“单行文字”都是创建文字对象,本质是一样的。

( )答案：错误12、可以通过输入一个点的坐标值或测量两个旋转角度定义观察方向。

( )答案：正确13、STRETCH命令只能将实体拉长。

( )答案：错误14、OOPS能把上一次被ERASE命令删除的实体恢复出来,且只能恢复一次。

( )答案：正确15、用AutoCAD绘制图形时,其绘图范围是有限的。

( ) 答案：错误16、COPY命令产生对象的拷贝,而保持原对象不变。

( )答案：正确17、用户坐标系统(UCS)有助于建立自己的坐标系统。

( )答案：正确18、特殊点一定要在执行绘图命令和编辑命令等后才能捕捉。

《建筑工程制图CAD》复习题一单选题1、在AutoCAD中用拉伸（Stretch）命令编辑图形对象时，应采用的选择方式为(C）A、点选B、窗选w（矩形内）C、交叉窗选c（矩形内或与矩形相交的)D、全选all2、AutoCAD被锁死的层上（B ）A、不显示本层图形B、不可修改层图形C、不能增画新的图形D、以上全不能3、在AutoCAD中，如果某层是当前层，则它不可以被( D）A、关闭和删除B、锁死和关闭C、冻结和锁死D、删除和冻结4、绘制多段线的命令是( B）A、LineB、PlineC、XlineD、Mline5、AutoCAD的层不可以改名的是（C）A、1图层B、第二图层C、0层D、任意层6、UCS是AutoCAD中的（B）A、世界坐标B、用户自定义坐标C、视图坐标D、父系坐标7、以下关于交点的说法,（B ）是错误的A、对象在选中的情况下夹点也可以不显示B、图块只能在插入位置显示一个夹点C、通过拉伸实体的某个夹点也可以编辑实体D、夹点只有正当前对象被选中时才能显示出来8、在AutoCAD被锁死的层上（B )A、不显示本层图形B、不可修改本层图形C、不能增画新的图形D、以上全不能9、关于块的定义，以下说法（D )是正确的A、将文件中所有插入的图块都删除，图块的定义就不存在了B、将文件中所有插入的图块都炸开，图块的定义就不存在了C、如果图中存在使用某个块定义的块，则这个块不能被重定义D、如果图中存在使用某个块定义的块,则这个块不能被清除掉10、样条曲线不能用下面的（ D）命令进行编辑A、删除B、移动C、修剪D、分解11、改变图形实际位置的命令是（B）A、MOVE或PANB、MOVEC、PAND、OFFSET12、能真实反映倾斜对象的实际尺寸的标注命令是（B )A、对齐标注B、线性标注C、引线D、连续标注13、AutoCAD中块文件的扩展名是( B）A、dwtB、dwgC、bakD、dxf14、当前图层能不能被关闭（A ）A、能B、不能C、不确定D、有时可以有时不行15、在AutoCAD中，下面哪一个命令可以设置图纸边界（C）A、GRIDB、SNAP或GRIDC、LIMITSD、OPTIONS16、在AutoCAD中绘制土木工程图经常需要使用多线.由于一次绘出的多线被当作一个实体对待,因此对多线的编辑应该使用命令( B）A、breakB、mleditC、explodeD、trim17、在AutoCAD中尺寸比例因子(measurement scale）为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为（B）A、不改变B、200C、50D、其它18、AutoCAD软件的设计特点是（C）A、参数化强B、可视化强C、界面友好D、精确19、倒圆角的命令（B）A、CHAMFERB、FILLETC、TRIMD、SCALE20、下面关于精确制图的选项，（B ）不能同时打开A、正交和对象捕捉B、正交和极轴追踪C、捕捉和对象捕捉D、对象捕捉和对象追踪21、以下图形编辑命令中，（A）不可以同时处理多个对象A、OFFSETB、ARRAYC、ERASED、SCALE22、在修改编辑时，只以采用交叉或交叉多边形窗口选取的编辑命令是（D）A、拉长B、延伸C、比例D、拉伸23、保存块的应用以下（B )操作A、WBLOCKB、BLOCKC、INSERTD、MINSERT24、用TEXT命令画圆直径符号Φ应用（ D ）A、%%uB、%％pC、%％oD、%%c25、在什么情况下，多线可以进行修剪（A ）A、分解B、结合C、断开D、编组26、拉伸命令的快捷键是（A）A、sB、exC、lenD、br27、拉长命令的快捷键是(C ）A、sB、exC、lenD、br28、下面哪一种方式可以使得光标锁定预先定义的栅格（D）A、栅格B、正交C、当前图层命令D、栅格捕捉设置29、用户在对图形进行编辑时若需要选择所有的对象，应输入（C ）A、夹点编辑B、窗口选择C、ALLD、单选30、正交的开关快捷键为（D）A、F2B、F3C、F5D、F831、CAD功能键中，控制坐标点的显示的功能键是（B)A、F5B、F6C、F7D、F832、在AutoCAD中，用于绘制圆弧和直线结合体的命令为（C）A、圆弧B、构造线C、多段线D、样条曲线33、在图层管理器中，影响图层显示的操作有（D)A、锁定图层B、新建图层C、删除图层D、冻结层34、一个完整的尺寸由几部分组成(D）A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头35、在哪个层创建的块可在插入时与当前层特性一致（A )A、0层B、在所有自动产生的层C、多有图层D、新建的图层36、在CAD中为一条直线制作平行线用什么命令（C ）A、移动B、镜像C、偏移D、旋转37、AutoCAD允许一幅图包含( C）层A、8个B、4个C、无限制D、16个38、当光标处于绘图区内，使用（C）可调用一次性特殊点捕捉光标菜单A、TAB+鼠标器右键单击B、TLT+鼠标器右键单击C、SHIFT+鼠标器右键单击D、鼠标器右键单击39、已画了AB线，要画一条BC直线，BC线与AB线成30度，需要用到( B ）A、栅格捕捉和端点捕捉B、自动追踪和极轴追踪C、端点捕捉和极轴追踪D、自动追踪和栅格捕捉40、使用ZOOM命令缩放图形时，图形的实际尺寸将（D）A、按比例放大B、按比例缩小C、随机缩放D、不变41、以下有关AutoCAD格式刷的叙述错误的是（A ）A、只是一种颜色刷B、先选源对象，再去刷目标对象C、刷后目标对象与源对象的实体特性相同D、也可用于尺寸标注、文本的编辑42、下面的各选项都可以绘制圆弧，除了哪一项不行(B）A、起点、圆心、终点B、起点、圆心、方向C、圆心、起点、长度D、起点、终点、半径43、在画多段线时，可以用哪一个选项来改变线宽（A）A、宽度B、方向C、半径D、长度44、若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定哪项（B）A、文字高度B、使用全局比例C、测量单位比例D、换算单位45、按哪个键可以切换文本窗口和绘图窗口（A）A、F2B、F8C、F3D、F546、CAD中自动保存时，临时文件的扩展名为( A ）A、dwgB、dwtC、dllD、dxf47、对次复制copy对象的选项为（ A ）A、mB、dC、pD、c48、AutoCAD为（A）的产品A、美国B、加拿大C、中国D、法国49、CAD当中的图形文件是下列哪一种（A）A、矢量图B、位图C、点阵图D、矢量图或位图50、下列编辑工具中，不能实现改变位置的功能的是( C）A、移动B、旋转C、比例D、阵列51、在AutoCAD中用拉伸(Stretch）命令编辑图形对象时，应采用的选择方式为（C）A、点选B、窗选w（矩形内）C、交叉窗选c(矩形内或与矩形相交的）D、全选all52、AutoCAD被锁死的层上（B）A、不显示本层图形B、不可修改层图形C、不能增画新的图形D、以上全不能53、在AutoCAD中尺寸比例因子（measurement scale）为1时，某尺寸标注的尺寸数字是100，改尺寸比例因子为2后，尺寸数字100变为（B）A、不改变B、200C、50D、其它54、AutoCAD软件的设计特点是( C ）A、参数化强B、可视化强C、界面友好D、精确55、UCS是AutoCAD中的（B）A、世界坐标B、用户自定义坐标C、视图坐标D、父系坐标56、倒圆角的命令( B ）A、CHAMFERB、FILLETC、TRIMD、SCALE57、以下关于交点的说法，（B）是错误的A、对象在选中的情况下夹点也可以不显示B、图块只能在插入位置显示一个夹点C、通过拉伸实体的某个夹点也可以编辑实体D、夹点只有正当前对象被选中时才能显示出来58、在AutoCAD被锁死的层上（B）A、不显示本层图形B、不可修改本层图形C、不能增画新的图形D、以上全不能59、保存块的应用以下（B）操作A、WBLOCKB、BLOCKC、INSERTD、MINSERT60、用TEXT命令画圆直径符号Φ应用( D）A、%%uB、%%pC、%％oD、％％c61、能真实反映倾斜对象的实际尺寸的标注命令是（ B）A、对齐标注B、线性标注C、引线D、连续标注62、在什么情况下,多线可以进行修剪( A )A、分解B、结合C、断开D、编组63、AutoCAD中块文件的扩展名是（B)A、dwtB、dwgC、bakD、dxf64、当前图层能不能被关闭（A)A、能B、不能C、不确定D、有时可以有时不行65、用户在对图形进行编辑时若需要选择所有的对象，应输入( C ）A、夹点编辑B、窗口选择C、ALLD、单选66、正交的开关快捷键为（D）A、F2B、F3C、F5D、F867、在图层管理器中，影响图层显示的操作有（D）A、锁定图层B、新建图层C、删除图层D、冻结层68、下面的各选项都可以绘制圆弧，除了哪一项不行( B ）A、起点、圆心、终点B、起点、圆心、方向C、圆心、起点、长度D、起点、终点、半径69、一个完整的尺寸由几部分组成（D ）A、尺寸线、文本、箭头B、尺寸线、尺寸界线、文本、标记C、基线、尺寸界线、文本、箭头D、尺寸线、尺寸界线、文本、箭头70、在哪个层创建的块可在插入时与当前层特性一致（A）A、0层B、在所有自动产生的层C、多有图层D、新建的图层71、CAD中自动保存时，临时文件的扩展名为（A）A、dwgB、dwtC、dllD、dxf72、对次复制copy对象的选项为( A）A、mB、dC、pD、c73、已画了AB线，要画一条BC直线，BC线与AB线成30度，需要用到( B）A、栅格捕捉和端点捕捉B、自动追踪和极轴追踪C、端点捕捉和极轴追踪D、自动追踪和栅格捕捉74、AutoCAD为（A）的产品A、美国B、加拿大C、中国D、法国75、下列编辑工具中,不能实现改变位置的功能的是（C ）A、移动B、旋转C、比例D、阵列二多选题1、在同一层上的物体，肯定（ABCD ）A、有一样的线型B、有一样的线型比例C、有一样的颜色D、有一样的可见性E、以上都是错误的2、Offset能起作用的对象是（AB）A、圆B、线C、正多边形D、文本E、矩形3、PKPM模块S-1包括( ABCD）A、PMCADB、PKC、TAT—8D、SATWE-8E、TAT4、CAD系统中，软件大体可分为（ BCD ）A、四级软件B、支撑软件C、应用软件D、系统软件E、以上都不是5、在AutoCAD中,画圆的方法正确的有( ABCDE )A、两点画圆B、三点画圆C、相切、相切、半径D、相切、相切、相切E、圆心、半径6、在AutoCAD中，画圆的方法正确的有（ABCDE )A、两点画圆B、三点画圆C、相切、相切、半径D、相切、相切、相切E、圆心、半径7、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层；则可用（ BCDE ）作为层名A、0B、WALL 1C、WALL-1D、DIME、DIM-18、HintCAD平面设计成果输出包括（ABCDE ）A、生成直线、曲线及转角表B、生成平面图C、生成逐桩坐标表D、绘制总体布置图E、绘制公路用地图9、CAD系统中，软件大体可分为( BCD）A、四级软件B、支撑软件C、应用软件D、系统软件E、以上都不是10、在同一层上的物体，肯定（ABCD ）A、有一样的线型B、有一样的线型比例C、有一样的颜色D、有一样的可见性E、以上都是错误的11、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层；则可用( BCDE )作为层名A、0B、WALL 1C、WALL-1D、DIME、DIM-112、Offset能起作用的对象是（AB ）A、圆B、线C、正多边形D、文本E、矩形13、HintCAD平面设计成果输出包括（ ABCDE ）A、生成直线、曲线及转角表B、生成平面图C、生成逐桩坐标表D、绘制总体布置图E、绘制公路用地图14、PKPM模块S-1包括（ ABCD）A、PMCADB、PKC、TAT-8D、SATWE-8E、TAT15、CAD系统中,软件大体可分为( BCD ）A、四级软件B、支撑软件C、应用软件D、系统软件E、以上都不是16、在同一层上的物体,肯定（ABCD）A、有一样的线型B、有一样的线型比例C、有一样的颜色D、有一样的可见性E、以上都是错误的17、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层；则可用（BCDE）作为层名A、0B、WALL 1C、WALL-1D、DIME、DIM—118、Offset能起作用的对象是（AB ）A、圆B、线C、正多边形D、文本E、矩形19、HintCAD平面设计成果输出包括（ABCDE）A、生成直线、曲线及转角表B、生成平面图C、生成逐桩坐标表D、绘制总体布置图E、绘制公路用地图20、PKPM模块S-1包括( ABCD）A、PMCADB、PKC、TAT—8D、SATWE—8E、TAT21、在AutoCAD中，画圆的方法正确的有（ABCDE ）A、两点画圆B、三点画圆C、相切、相切、半径D、相切、相切、相切E、圆心、半径22、在同一层上的物体，肯定（ABCD )A、有一样的线型B、有一样的线型比例C、有一样的颜色D、有一样的可见性E、以上都是错误的23、假设一幅图中用户已建立了DIM、WALL两层，若再建立一新层;则可用（BCDE)作为层名A、0B、WALL 1C、WALL—1D、DIME、DIM-124、Offset能起作用的对象是（AB）A、圆B、线C、正多边形D、文本E、矩形25、HintCAD平面设计成果输出包括（ABCDE ）A、生成直线、曲线及转角表B、生成平面图C、生成逐桩坐标表D、绘制总体布置图E、绘制公路用地图三填空题1、AUTOCAD的英文全称是（AUTOMATIC COMPUTER AIDED DESIN ），该软件是（美）国的（AUTODESK ）公司开发的计算机绘图软件.2、AUTOCAD的界面是由（标题栏）、（菜单栏）、(工具栏）、(绘图区)、( 状态栏)、（命令行）、（光标）、（坐标系图标）、（多文档标签 )、（滚动条）组成。

工程制图及cad考试题及答案一、单项选择题（每题2分，共10分）1. 在工程制图中，下列哪个符号表示“对齐”？A. ∥B. ⊥C. ≡D. ≠答案：A2. CAD软件中，用于绘制直线的命令是？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A3. 根据ISO标准，下列哪个比例尺是正确的？A. 1:50B. 1:500C. 1:5000D. 1:50000答案：B4. 在CAD中，哪个命令用于创建圆？A. RECTANGLEB. CIRCLEC. ELLIPSED. POLYGON答案：B5. 工程制图中，尺寸线通常使用什么颜色绘制？A. 红色B. 蓝色C. 黑色D. 绿色答案：C二、多项选择题（每题3分，共15分）1. 下列哪些是工程制图中常见的视图？A. 主视图B. 左视图C. 俯视图D. 右视图答案：A、B、C2. CAD软件中，下列哪些命令用于修改对象？A. MOVEB. COPYC. SCALED. OFFSET答案：A、B、C、D3. 工程制图中，下列哪些符号表示公差？A. ∅B. ±C. ≈D. ≠答案：A、B4. 在CAD中，下列哪些工具用于创建多边形？A. POLYGONB. RECTANGLEC. CIRCLED. ELLIPSE答案：A、B5. 工程制图中，下列哪些颜色通常用于表示尺寸线？A. 红色B. 蓝色C. 黑色D. 绿色答案：C三、填空题（每空1分，共10分）1. 在工程制图中，表示“平行”的符号是________。

答案：∥2. CAD软件中，用于绘制圆弧的命令是________。

答案：ARC3. 根据ISO标准，比例尺1:100表示图上1单位代表实际________单位。

答案：1004. 在CAD中，用于创建矩形的命令是________。

答案：RECTANGLE5. 工程制图中，尺寸线通常使用________颜色绘制。

答案：黑色四、简答题（每题5分，共20分）1. 简述工程制图中三视图的作用。
