电工实际操作比武试题

电工比武理论试题及答案一、选择题（每题2分，共20分）1. 电流通过导体时，产生的热量与电流的平方、导体的电阻以及通电时间成正比，这个规律被称为（）。

A. 欧姆定律B. 焦耳定律C. 基尔霍夫电压定律D. 法拉第电磁感应定律答案：B2. 在星形连接的三相电路中，线电流与相电流的关系是（）。

A. 线电流等于相电流B. 线电流等于相电流的根号3倍C. 线电流等于相电流的一半D. 线电流与相电流无关答案：B3. 测量电路中电流的仪表是（）。

A. 电压表B. 电流表C. 功率表D. 电能表答案：B4. 交流电的有效值是（）。

A. 最大值B. 有效值C. 瞬时值D. 平均值答案：B5. 三相异步电动机的工作原理是利用了（）。

A. 电磁感应定律B. 法拉第电磁感应定律C. 楞次定律D. 洛伦兹力定律答案：C6. 电路中两点间的电压是（）。

A. 电势差B. 电流C. 电阻D. 功率答案：A7. 变压器的工作原理是（）。

A. 电磁感应B. 欧姆定律C. 焦耳定律D. 基尔霍夫电压定律答案：A8. 电容器的容抗与频率成（）比。

A. 正B. 反C. 不变D. 无关答案：B9. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B10. 电路发生短路时，电路中的电流会（）。

A. 增大B. 减小C. 不变D. 先增大后减小答案：A二、判断题（每题1分，共10分）11. 电阻并联时，总电阻比任何一个电阻都大。

（）答案：错误12. 电感线圈的阻抗随频率的增加而增加。

（）答案：正确13. 电容器在直流电路中相当于断路。

（）答案：正确14. 星形连接的三相电路中，线电压等于相电压。

（）答案：错误15. 电路的功率因数表示电路的效率。

（）答案：错误16. 电流通过导体时，导体发热是电能转化为内能的过程。

（）答案：正确17. 变压器可以改变直流电的电压。

（）答案：错误18. 三相电路的功率是三个单相电路功率之和。

电工比武测试题及答案一、单选题（每题2分，共10题）1. 电路中，电压与电流的关系遵循以下哪个定律？A. 欧姆定律B. 牛顿定律C. 法拉第定律D. 库仑定律答案：A2. 交流电的有效值与峰值之间的关系是？A. 有效值等于峰值B. 有效值等于峰值的1/√2倍C. 有效值等于峰值的√2倍D. 有效值等于峰值的2倍答案：B3. 以下哪种材料不适合用作导线？A. 铜B. 铝C. 橡胶D. 银答案：C4. 星形连接和三角形连接的主要区别是什么？A. 连接方式不同B. 电压等级不同C. 电流流向不同D. 电阻大小不同答案：A5. 电路中的功率因数是指？A. 电压与电流的相位差B. 电压与电流的比值C. 电压与电流的乘积D. 电压与电流的有效值答案：A6. 以下哪种继电器是用于过电流保护？A. 时间继电器B. 电压继电器C. 电流继电器D. 温度继电器答案：C7. 变压器的工作原理是什么？A. 电磁感应B. 电磁感应和自感C. 电磁感应和互感D. 自感答案：C8. 三相电路中，星形连接的线电压与相电压的关系是？A. 线电压等于相电压B. 线电压等于相电压的√3倍C. 线电压等于相电压的1/√3倍D. 线电压等于相电压的2倍答案：B9. 电路中，电阻的单位是什么？A. 欧姆B. 伏特C. 安培D. 瓦特答案：A10. 以下哪种设备用于测量电路中的电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B二、多选题（每题3分，共5题）1. 以下哪些因素会影响电路中的电阻？A. 材料B. 长度C. 温度D. 湿度答案：A, B, C2. 以下哪些是电路中常见的故障？A. 短路B. 开路C. 过载D. 欠压答案：A, B, C, D3. 以下哪些是电气安全的基本措施？A. 使用合格的电气设备B. 定期检查电气线路C. 遵守操作规程D. 穿戴适当的防护装备答案：A, B, C, D4. 以下哪些是三相电路的特点？A. 三个相位的电压和电流相等B. 三个相位的电压和电流相位差120度C. 三个相位的电压和电流相位差180度D. 三个相位的电压和电流相位差360度答案：A, B5. 以下哪些是电气设备接地的目的？A. 防止设备过电压B. 防止设备漏电C. 提高设备效率D. 减少电磁干扰答案：A, B, D结束语：以上是电工比武测试题及答案，希望能够帮助各位电工朋友检验和提升自己的专业技能。

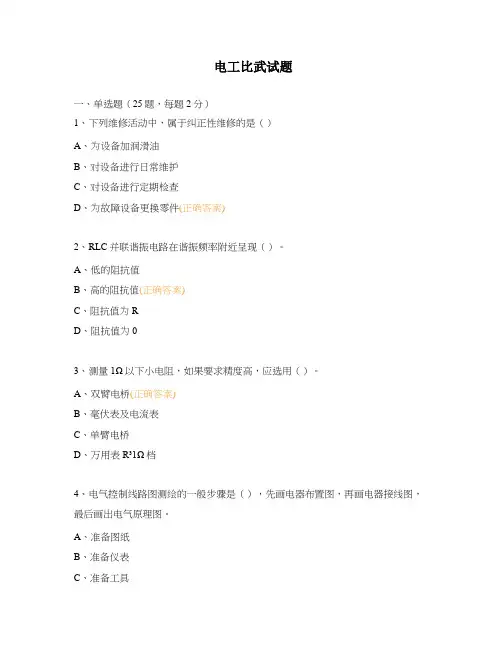

电工比武试题一、单选题（25题，每题2分）1、下列维修活动中，属于纠正性维修的是（）A、为设备加润滑油B、对设备进行日常维护C、对设备进行定期检查D、为故障设备更换零件(正确答案)2、RLC并联谐振电路在谐振频率附近呈现（）。

A、低的阻抗值B、高的阻抗值(正确答案)C、阻抗值为RD、阻抗值为03、测量1Ω以下小电阻，如果要求精度高，应选用（）。

A、双臂电桥(正确答案)B、毫伏表及电流表C、单臂电桥D、万用表R³1Ω档4、电气控制线路图测绘的一般步骤是（），先画电器布置图，再画电器接线图，最后画出电气原理图。

A、准备图纸B、准备仪表C、准备工具D、设备停电(正确答案)5、凡工作地点狭窄、工作人员活动困难，周围有大面积接地导体或金属构架，因而存在高度触电危险的环境以及特别的场所，则使用时的安全电压为（）。

A、9VB、12V(正确答案)C、24VD、36V6、要想使正向导通着的普通晶闸管关断，只要（）即可。

A、断开控制极B、给控制极加反压C、使通过晶闸管的电流小于是维持电流(正确答案)D、给控制极加大电压7、一般电路由电源、（）和中间环节三个基本部分组成。

A、负载(正确答案)B、电压C、电流D、电动势8、感应子式中频发电机其结构特点是（）。

A、定子上装励磁绕组，转子上装电枢绕组B、定子、转子上均无绕组C、定子上装励磁绕组、电枢绕组、转子上无绕组D、定子上装电枢绕组，转子(正确答案)9、“BATT”变色灯是（）指示灯。

A、交流总电源B、后备电源(正确答案)C、VDC24D、VDC510、在PLC中的梯形图中，线圈（）。

A、必须放在最左边B、必须放在最右边(正确答案)C、可放在任意位置D、可放在所需处11、在自控系统中若想稳定某个物理量，应该引入该物理量的（）。

A、正反馈B、负反馈(正确答案)C、微分负反馈D、积分负反馈12、隔离开关可以进行（）。

A、恢复所用变压器(正确答案)B、代替断路器切故障电流C、任何操作D、切断接地电流13、烟头为什么容易引起火灾？因为烟头虽小，但表面温度一般都在200至300摄氏度，中心温度可以高达（）摄氏度，容易引发火灾。

电工比武测试题及答案一、选择题：1. 以下哪个元件在电路中起着调节电流的作用？A. 电源B. 电阻器C. 开关D. 变压器答案：B. 电阻器2. 当电路中的电阻增大，电流会发生什么变化？A. 增大B. 减小C. 不变D. 无法确定答案：B. 减小3. 触摸电阻时，接通以下哪个器件可以保证安全？A. 高压电源B. 电线钳D. 遮阳帽答案：C. 接地线4. 在电路中，以下哪个元件可以将直流电转变为交流电？A. 电源B. 断路器C. 变压器D. 电容器答案：C. 变压器5. 在进行电气维修时，以下哪个动作是不安全的？A. 直接用手触摸电线B. 喝饮料时接近电气设备C. 穿戴绝缘手套和护目镜D. 使用符合安全标准的工具答案：A. 直接用手触摸电线二、判断题：1. 电源的正负极可以随意连接，不会对电路产生影响。

2. 电阻越大，通过电路的电流就会越大。

答案：错误3. 电容器可以在电路中储存电荷。

答案：正确4. 电气设备的维修可以在带电的情况下进行。

答案：错误5. 动力系统的电路中，电流是始终保持不变的。

答案：正确三、填空题：1. 电流的单位是__________。

答案：安培（A）2. 电阻的单位是__________。

答案：欧姆（Ω）3. 电压的单位是__________。

答案：伏特（V）4. 电源的符号为__________。

答案：直流电源符号或交流电源符号（根据情况填写）5. 电路中，电流的方向是由__________极流向__________极。

答案：正极，负极四、解答题：1. 请简要解释电阻的作用及其在电路中起到的作用。

答案：电阻是电路中的一个元件，它可以阻碍电流通过。

通过改变电阻值的大小，可以调节电路中的电流大小，实现对电流的控制。

2. 请列举三种常见的电路故障，并提供相应的解决方法。

答案：（给出三种故障和解决方法的示例）故障1：电路短路解决方法：检查电路中连接是否松动或破损，修复或更换受损部件。

电工技术比武试卷（90分钟）一、选择题（50分 每题1分）1．闭环控制系统建立在（ ）基础上，按偏差进行控制。

A.正反馈 B.负反馈 C.反馈 D.正负反馈2．转速负反馈系统中，为了获得与无反馈的系统同样的理想空载转速，则给定电压必须（ ）。

A.保持原来值B.降低1+K 倍C.提高1/(1+K)倍D.提高1+K 倍3．在S7-300/400PLC 指令块中带有背景数据的是（ ）。

A.FC 或SFC B.FB 或SFB C.DB D.OB 4．桥式起重机多采用( )拖动。

A ．直流电动机B ．三相笼型异步电动机C ．三相绕线式异步电动机D ．控制电机5．三相异步电动机回馈制动时，其转差率为( )。

A ．s ＜0 B ．s ＝0 C ．s ＝1 D ．s ＞1 6．射极输出器( )放大能力。

A ．具有电压B ．具有电流C ．具有功率D ．不具有任何 7．在晶间管--电动机调速系统中，为了补偿电动机端电压降落，应采取( )。

A ．电流正反馈B ．电流负反馈C ．电压正反馈D ．电压负反馈8．下述电工仪表中,不能交直流两用的是（ ）。

A.磁电系仪表 B.电磁系仪表 C.电动系仪表 9．三相异步电动机，其铭牌上标明额定电压为220/380V ，其接法应是（ ）。

A.Y/△ B.△/Y C.△/△ D.Y/Y10．改变直流电动机的旋转方向，则下列说法正确的是（ ）。

A.改变电源极性 B.改变电源相序C.改变电枢电流和励磁电流的方向D.改变电枢电流或者励磁电流的方向11．对于积分调节器，当输出量为稳态值时，其输入量必然（ ）。

A.为零B.不为零C.为负值D.为正值12．转速、电流双闭环调速系统在启动时的调节作用，主要依靠（ ）。

A.电流调节器B.转速调节器C.电流、转速两个调节器 13．绕线型异步电动机串级调速是在转子电路中引入（ ）。

A.调速电阻B.调速电抗C.频敏变阻器D.反电动势 14．当变压器二次侧电压随负载增大而升高时，则所带负载为（ ）。

电工比武理论试题及答案一、单项选择题（每题2分，共20分）1. 电路中，电流的参考方向与实际方向可以（）。

A. 相同B. 相反C. 垂直D. 无关答案：D2. 在星形连接的三相电路中，线电流与相电流的关系是（）。

A. 线电流等于相电流B. 线电流等于相电流的√3倍C. 线电流等于相电流的1/√3倍D. 线电流与相电流无关答案：B3. 下列哪种情况不会引发电气火灾？（）A. 电缆超负荷运行B. 电路短路C. 电路接触不良D. 使用符合规格的电线和设备答案：D4. 对于纯电阻电路，功率因数cosφ等于（）。

A. 0B. 1C. -1D. 无法确定答案：B5. 变压器的原、副线圈的电压比与匝数比的关系是（）。

A. 反比B. 正比C. 无关D. 相等答案：B6. 三相异步电动机的转子旋转速度与（）有关。

A. 电源频率B. 磁极对数C. 负载大小D. 电源电压答案：A 和 B7. 电工在进行带电作业时，应穿戴的防护用品不包括（）。

A. 绝缘手套B. 绝缘鞋C. 安全帽D. 护目镜答案：C8. 电流通过人体最危险的途径是（）。

A. 从手到脚B. 从脚到脚C. 左手到右手D. 从头部到脚答案：D9. 测量电路绝缘电阻时，应使用（）。

A. 万用表B. 兆欧表C. 电桥D. 接地电阻测试仪答案：B10. 在三相四线制供电系统中，中性点的作用是（）。

A. 接地B. 传输电流C. 维持电压稳定D. 连接负载答案：A 和 C二、多项选择题（每题3分，共15分）11. 下列哪些属于电工安全操作规程的内容？（）A. 工作前检查工具是否完好B. 任何时候都可以直接用手触摸带电体C. 停电作业前必须验电D. 工作结束后立即清理现场答案：A、C、D12. 电磁感应现象产生的条件包括（）。

A. 闭合电路的一部分导体B. 磁场中的导体C. 导体在磁场中做切割磁力线运动D. 磁场的强度不变答案：A、C13. 并联电路的特点包括（）。

A. 各支路两端的电压相等B. 干路电流等于各支路电流之和C. 各支路电流与其电阻成反比D. 总电阻变小答案：A、B、C、D14. 以下哪些因素会影响变压器的铁损？（）A. 铁芯的材料B. 变压器的负载大小C. 铁芯的截面面积D. 电源的频率答案：A、C、D15. 电流对人体的伤害方式主要有（）。

电工技能比武实践考试题
一、试题: 处理QBZ-80开关故障, 完成后接水泵实验。

每个QBZ-80开关均有数处故障, 总馈电（KBZ-400）和水泵均完好无需排查, 选手们在规定时间内处理完QBZ-80开关所有故障后开始接水泵试车。

二、比赛规定时间
QBZ-80开关故障处理规定时间为30分钟, 接水泵试车规定时间为10分钟, 共40分钟。

三、所需工具
准备齐日常检修所需的各种工具。

四、比赛规则
违反以下规定按0分处理:
1.每位选手根据抽签顺序进场比武, 每次3人同时进行, 每人一
台QBZ-80开关和一台潜水泵, 选定后不得更换。

2、比武时选手们不得大声喧哗, 不得相互讨论, 当故障排除和接电完成时请举手示意, 统一试车。

3.试车时让水泵运行2-3s即视为试车成功。

4.比武时拆装开关内腔构件有困难时可请求协助。

5、比赛结束后, 选手们到指定地点等候公布结果, 不得与未进行比武的人员交流。

电工技能比武实践考试打分表。

电工岗位技术比武题库（变配电知识简答题）简答题1.B低压接触器的作用是什么?答:低压接触器的作用是:①用于远距离频繁接通或断开交、直流主电路和大容量控制电路；②具有刀开关的作用，动作迅速、工作可靠、自动控制方便等；③还有刀开关所不具备的零压和欠压保护。

评分标准:答对①②各占30%；答对⑧占40%。

2.什么叫接地装置的接地电阻?接地电阻可用哪些方法测量?答:①接地体或自然接地体的对地电阻和接地线电阻的总和称为接地装置的接地电阻。

②接地电阻的数值等于接地装置对地电压与通过接地体流人地中电流的比值。

测量接地电阻的方法一般有下列几种:③接地电阻测量仪测量法；④电流.电压表测量法；⑤电流表.功率表测量法；⑥电桥测量法；⑦三点测量法。

评分标准:答对①～③各占20%；答时④～⑦各占10%。

3.阀形避雷器有哪些主要技术参数?答:①额定电压；②灭弧电压；③工频放电电压；④冲击放电电压；⑤残压。

评分标准:答对①～⑤各占20%。

4.阀形避雷器的安装应符合哪些要求?答:①瓷件应无裂纹和破损，密封应良好，并经电气试验合格。

②各节的连接处紧密，金属接触表面应消除氧化膜及油漆。

③安装应垂直，便于检查和巡视。

④35 kV及以上避雷器，接地线回路应装放电记录器，底座对地应绝缘。

⑤接地线应平直，以最短的距离与主地网相连，并且应有集中接地装置。

⑥一组三相避雷器不许串联连接，应各自单独与地网相连。

评分标准:答对①④⑤⑥各占20%；答对②③各占10%。

5.电气设备接地一般有哪几种类型?答:一般可分为:①工作接地；②保护接地；③过电压保护接地；④防静电接地。

评分标准:答对①②各占30%；答对③④各占20%。

6.接地装置有哪几种?是怎么定义的?答:①接地装置分为接地体和接地线两部分。

②接地体是埋入地中并直接与大地接触的金属导体。

③接地线是连接电气设备外壳与接地体或零线的金属导体。

评分标准:答对①占40%；答对②③各占30%。

7.接地线的连接有哪些规定?答:①接地线与接地体的连接应为焊接。

维修电工比武题库一、单项选择题：1 、钳形电流表使用时应先用较大量程，然后再视被测电流的大小变换量程。

切换量程时应（）。

a 、直接转动量程开关b 、先将钳口打开，再转动量程开关2 、要测量 380V 交流电动机绝缘电阻，应选用额定电压为（）的兆欧表。

a 、 250Vb 、 500Vc 、 1000V3 、快热式电烙铁持续通电时间不可超过（）。

a 、 2minb 、 5minc 、 10min4、对于中小型电力变压器，投入运行后每隔（）要大修一次。

Ａ、１年Ｂ、２ ~ ４年Ｃ、５ ~10 年Ｄ、 15 年5、Ｙ接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机（）。

Ａ、必然会停止转动Ｂ、有可能连续运行Ｃ、肯定会继续运行6、电压表的内阻（）。

Ａ、越小越好Ｂ、越大越好Ｃ、适中为好7、测量１Ω以下的电阻应选用（）。

Ａ、直流单臂电桥Ｂ、直流双臂电桥Ｃ、万用表的欧姆档8 、某三相异步电动机额定电压为 380 Ｖ，其交流耐压试验电压为（）Ｖ。

Ａ、 380 ＶＢ、 500 ＶＣ、 1000 ＶＤ、 17609 、叠加原理不适用于（）。

Ａ、含有电阻的电路Ｂ、含有空心电感的交流电路Ｃ、含有二极管的电路10 、继电保护是由（）组成。

Ａ、二次回路各元件Ｂ、各种继电器Ｃ、包括各种继电器、仪表回路11 、真空断路器灭弧室的玻璃外壳起（）作用。

A 、真空密封B 、绝缘C 、真空密封和绝缘双重12 、变压器的基本工作原理是（）。

Ａ、电磁感应Ｂ、电流的磁效应Ｃ、能量平衡Ｄ、电流的热效应13 、频敏变阻器主要用于（）控制。

Ａ、笼形转子异步电动机的起动Ｂ、绕线转子异步电动机的调整Ｃ、直流电动机的起动Ｄ、绕线转子异步电动机的起动14 、测量１Ω以下小电阻，如果要求精度高，应选用（）。

Ａ、双臂电桥Ｂ、毫伏表及电流表Ｃ、单臂电桥Ｄ、可用表 X1 Ω档15 、低压断路器中的电磁脱扣器承担（）保护作用。

Ａ、过流Ｂ、过载Ｃ、失电压Ｄ、欠电压16、一台三相异步电动机，其铭牌上标明额定电压为 220/380 Ｖ，其接法应是（）。

电工技能比武测试题及答案一、单选题1. 电工在进行电气设备检修工作时，应首先遵守的原则是：A. 安全第一B. 速度第一C. 效果第一D. 节约成本2. 以下哪项是电气装置发生事故最常见的原因？A. 电气设备过载B. 电气设备短路C. 电气设备老化D. 电气设备绝缘损坏3. 在电缆敷设过程中，为确保电缆的安全使用，应防止以下哪种情况的发生？A. 电缆沟填埋不够深B. 电缆龙骨铺设不平整C. 电缆不符合规定的敷设弯曲半径D. 电缆绝缘层存在缺陷4. 在进行高处作业时，应采取下列哪种措施来防止安全事故的发生？A. 脚踩稳固的支架B. 戴上安全帽C. 绑上安全绳D. 佩戴防滑手套5. 以下哪种设备需要定期进行绝缘电阻测试？A. 控制变压器B. 接地装置C. 高压电缆D. 熔断器二、多选题1. 电工在进行电气维修时，应遵守的电气事故隐患排查原则包括：A. 检查电气设备接地是否完好B. 检查电气设备的绝缘状况C. 检查电气设备的开关是否锈蚀D. 检查电气设备的电源是否稳定E. 检查电气设备的防护措施是否到位2. 以下哪些措施可以有效防止触电事故的发生？A. 进行电气设备的定期维护B. 加装漏电保护器C. 使用符合标准的绝缘工具和设备D. 开展电气安全培训和教育E. 经常检查电气设备的接线是否松动三、判断题1. 电气设备的绝缘电阻越大，倍数关系越好。

2. 电气设备必须安装过电流保护装置。

3. 电工操作电气设备时，应戴上绝缘手套。

四、简答题1. 简述电气设备的定期检修工作应包括哪些内容。

参考答案：一、单选题1. A2. B3. C4. C5. C二、多选题1. A、B、E2. A、B、C、D、E三、判断题1. 错误2. 正确3. 正确四、简答题1. 定期检修工作应包括以下内容：- 检查电气设备的绝缘状况，确保绝缘完好；- 检查电气设备的接地情况，确保接地正常可靠；- 检查电气设备的开关、插座等部件是否灵活可靠；- 对电气设备进行清洁、润滑和紧固处理；- 保养和更换电气设备的损坏或老化零部件；- 检查电气设备的配电线路是否合理、安全。

电工实操竞赛试题及答案第一部分：试题问题一：电路分析一台交流电机的额定电压为220V，额定电流为5A，额定功率因数为0.8。

计算该电机的额定功率和额定视在功率。

问题二：电器安装一栋建筑物需要安装照明灯具，电压为220V，功率为20W。

每个照明灯具需要独立控制，同时还要考虑灯具的总线联动控制。

请设计一个满足要求的照明灯具电路连接方案。

问题三：电气故障排除一台电冰箱在冬天使用时发现制冷效果不佳，温度无法降低。

请给出可能的故障原因及排除方法。

问题四：电动机控制某工业生产线上使用了三相异步电动机进行驱动，工作时需要改变电动机的转速。

请设计一个可实现变频调速的电动机控制系统。

问题五：安全规范电工在进行电气安装和维修时需要遵守一系列的安全规范，以确保自身和他人的安全。

请列举并简要介绍至少五个电气安全规范。

第二部分：答案问题一：电路分析额定功率 = 额定电压 ×额定电流 ×功率因数= 220V × 5A × 0.8= 880W额定视在功率 = 额定电压 ×额定电流= 220V × 5A= 1100VA问题二：电器安装根据题目要求，每个照明灯具需要独立控制，同时需要考虑总线联动控制，可以采用以下连接方案：1. 将每个照明灯具与一个开关连接，实现独立控制；2. 将所有照明灯具的开关同时连接到一个总线控制单元，通过总线控制单元实现联动控制。

问题三：电气故障排除可能的故障原因及排除方法：1. 制冷剂不足：检查制冷系统中的制冷剂量是否正常，如不足需补充制冷剂；2. 损坏的压缩机：检查压缩机是否损坏，如损坏需要更换压缩机；3. 压力开关故障：检查压力开关是否正常，如故障需更换压力开关；4. 冷凝器堵塞：检查冷凝器是否有堵塞，如有需清理冷凝器；5. 电路故障：检查冰箱电路是否正常，如有故障需要修复电路故障。

问题四：电动机控制可实现变频调速的电动机控制系统包含以下组成部分：1. 变频器：用于将电源的交流电转换为可调频率和可调幅度的交流电供电给电动机；2. 控制系统：用于设置电动机的运行参数，如转速、频率、电流等；3. 反馈系统：用于实时监测电动机的运行状态，并将反馈信号传递给控制系统进行调整；4. 保护系统：用于监测电动机的运行情况，如过载、过热等异常情况，及时采取保护措施。

.实用文档.
能源管控中心维修电工技术比武实践操作试题
单位：姓名：
1、试题内容
启动按钮SB1用来开启运料小车，停止按钮SB2用来手动停止运料小车。

按下SB1按钮，KM1接触器吸合使小车向前运行直到碰到SQ2限位开关停，KM2接触器吸合使料斗装料5秒，随后KM3接触器吸合使小车向后运行直到碰到SQ1限位开关停，KM4接触器吸合使小车卸料3秒后完成。

中途按下停止按钮SB2，小车立即停止〔料斗装料和小车卸料均不受此限制〕，当再按启动按钮SB1小车继续运行。

2、考核要求
〔1〕按给定的设备及仪器，在规定的时间内完成设计、安装、调试等工作，到达试题要求〔需分别实现常规继电器及PLC自动控制〕。

〔2〕按试题要求编写IO配置表，画出梯形图。

〔3〕用计算机进行编程。

〔4〕按试题要求进行接线、调试。

〔5〕总分值100分，时间120分钟。

3、评分标准
〔1〕劳护用品穿戴齐全。

〔5分〕
〔2〕编写IO配置表及画出梯形图。

〔20分〕
〔3〕计算机编程。

〔30分〕
〔4〕接线及调试。

〔40分〕
〔5〕现场文明生产。

〔5分〕
〔6〕一次试车不成功扣20分，两次试车不成功扣30分。

〔7〕出现损坏设备或短路事故扣50分。

.。

职业技能比武《电工》实际操作考核试卷
考核题目：电动机正反转控制电路（100分）
一、技术条件：现场有安全负责人，有安全措施。

二、材料、工具、设备：
交流380V 电源
铜塑线BV-2.5mm2 5米
铜塑线BV-1.5mm2 20米
橡套软电缆3×6+1×4mm2 10米
CM1-100H,40A 空气开关一只
螺旋式保险座2个（5A保险管）
启停按钮（LA-2H）3个
CJ20-20交流接触器2个（线圈电压：交流220V）
JR16-20/3D 10A热继电器1个
座灯头1个，40W灯泡1只
3×60A胶改刀闸１个（30A保险丝）
25mm木螺丝40个
配电木板1块600Ⅹ400Ⅹ20
尼龙扎带L=100mm,50条
万用表1块，试电笔，螺丝刀，剥线钳等工具（自备）。

三、考核时间：60min
《电动机正反转控制电路》考核评分表
姓名：考核开始时间：考核终止时间：
考评组长：考评员：考核日期：年月日。

电工比武实操试题一、比赛项目1、电缆、导线、螺丝的识别和导线的连接。

2、按给定电路进行硬线的接线配盘。

二、比赛项目时间和分值设定1、电缆、导线、螺丝的识别和导线的连接成绩占15％。

比赛时间为15分钟。

2、按给定电路进行硬线的接线配盘成绩占55％。

比赛时间为160分种。

三、实践技术比武技术要求（一）导线连接1、用独股导线分别作直线型（一字型）和T型连接各一个；2、并对其中的T型连接导线进行绝缘恢复（二层）。

（二）导线、电缆和螺丝的识别1、正确判断截面积为0.75～6mm2的常用导线的型号、截面积以及运行通过的额定电流值。

2、正确判断截面积为16～95mm2以下的常用电力电缆的型号和电缆的基本结构。

3、正确判断截面积为4～10mm2以下的常用螺丝的型号和截面积。

4、将判断结果当场回答由裁判判分。

（三）按给定电路进行硬线的接线配盘1、有关事项（1）先将给定器件合理排布在木板上，然后自行固定，再按给定电路接线。

（2）把按钮盒或按钮不固定在盘上，用连线将相应触点引出到接线排上，然后再用硬线接入电路。

（3）接线配盘允许延时，但将扣减相应项得分，且延时时间不得超过10分钟。

（4）比赛开始后，选手检查器件，有问题时应于8分钟内向裁判提出。

8分钟过后，默认为元器件为好的。

（5）本方案给出的为参考图，在实际比赛时由裁判给出实际的考试图。

2、实线连接及控制线路功能：（1） SB2控制电动机M1正转起动后，SB3才能控制电动机M2起动。

（2）电动机M2起动10秒后，电动机M1自行转为反转运行。

并且电动机M2停止。

（3） SB1可以控制电动机M1和电动机M2同时停止。

四、实践技术比武评分标准1、接线配盘评分标准：见附件12、导线、电缆和螺丝判断与导线连接批评分标准：见附件2五、实践技术比武其他要求1、技术比武选手自备平头螺丝刀（100mm、75mm各一把）、十字螺丝刀（100mm、75mm各一把）、克丝钳、尖嘴钳、斜嘴钳、活动扳手、剥线钳、电笔、电工刀、万用表及绝缘鞋、工作服等劳动防护用品。
