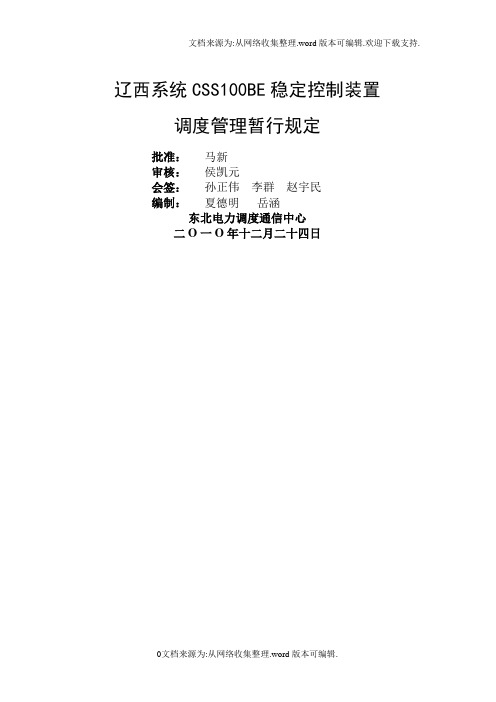

辽西系统CSS100BE稳定控制装置调度管理暂行规定批准：马新审核：侯凯元会签：孙正伟李群赵宇民编制：夏德明岳涵东北电力调度通信中心二O一O年十二月二十四日目录1 辽西稳控装置简介................................................ 错误!未定义书签。
1.1 概述................................................................................................... 错误!未定义书签。
1.2 厂站装置介绍................................................................................... 错误!未定义书签。
1.2.1 董家变稳控装置................................................................... 错误!未定义书签。
1.2.2 青山变稳控装置................................................................... 错误!未定义书签。
1.2.3 沙河营变稳控装置............................................................... 错误!未定义书签。
1.2.4 北宁变稳控装置................................................................... 错误!未定义书签。
1.2.5 绥中电厂就地稳控装置和绥中电厂远方稳控装置........... 错误!未定义书签。
1.2.6 元宝山电厂就地稳控装置和元宝山电厂远方稳控装置... 错误!未定义书签。
CSS-100BE数字式安全稳定控制装置通用调试程序使用说明CSS-100BE数字式安全稳定控制装置通用调试程序使用说明编制：雷瑞丰校核：牛胜南标准化审查：李连昌审定：李哲出版号：V1.00文件代号：0SF.457.042出版日期：2012年2月目录第 1 篇概述 (2)1.1程序功能概述 (2)1.2硬件配置情况 (2)第 2 篇使用说明 (3)2.1程序下载说明 (3)2.2装置参数固化 (3)2.3测试项目 (6)2.3.1模拟量测试 (6)2.3.2开入测试 (6)2.3.3开出测试 (7)2.3.4187C通道测试 (8)第 3 篇常见问题汇总 (8)第 1 篇概述1.1程序功能概述本调试程序是CSS-100BE装置的专用调试程序，主要功能是对CSS-100BE 装置的硬件进行测试。
由于稳控工程的特殊性，绝大多数的稳控工程的功能都是定制的，每个稳控工程的CSS-100BE机箱个数，交流插件个数，开入插件个数，开出插件个数都不尽相同，因此就需要有一套程序能够对任意个数的机箱、交流插件、开入插件、开出插件都适用，但是又不必要有具体的功能，只需要对硬件进行测试即可。
故此本调试程序应运而生。
1.2硬件配置情况调试程序对交流插件、CPU插件、开入插件、开出插件都做了最大化配置，最多可以实现个机箱（即6个CPU），18块交流插件（每个机箱最多3块）、6块开入插件、7块开出插件（含一块信号插件）。
为了清楚起见，下面列表说明。
由于每个机箱里只放一块CPU插件，即机箱与CPU插件是一对一的，因此下面的内容中的机箱和CPU的个数相同，只列出CPU个数。
针对不同的工程的不同插件个数，可以通过装置参数来整定，使用方法详见下面章节说明。
CPU插件交流插件开入插件开出插件最少 1 0 1 1最多 6 18 6 7第 2 篇使用说明2.1程序下载说明本套调试程序有2个固化程序，主机专用一个固化程序。
所有的从机使用一个固化程序。
微机保护装置使用说明书珠海瑞捷电气有限公司珠海瑞捷电气有限公司版本: LV_H10S102013年 5月FT 型微机保护装置微机保护装置1、概述概述本装置既可以用于 35KV 及以下电压等级的线路保护,也可用于变压器保护; 既可以分散在开关柜就地安装,也可以集中组屏安装。
完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。
2、主要功能主要功能三段过流保护速断、限时速断、定时限过流反时限过流保护反时限曲线可选过负荷保护告警/跳闸可选零序过流保护告警/跳闸可选低电压保护告警/跳闸可选过电压保护告警/跳闸可选失压保护告警/跳闸可选断相保护告警/跳闸可选三相一次重合闸后加速保护变压器本体保护故障事件记录和查询 RS485通讯中文汉字显示 3、保护配置及工作原理保护配置及工作原理3.1 3.1 速断保护速断保护速断保护本装置提供电流速断保护。
任一相保护电流大于速断整定值并达到整定延时保护动作。
3.2 3.2 限时速断保护限时速断保护限时速断保护本装置提供限时速断保护。
任一相保护电流大于限时速断整定值并达到整定延时保护动作。
3.33.3 定时限过流保护定时限过流保护本装置提供定时限过流保护。
任一相保护电流大于过流整定值并达到整定延时后保护跳闸动作。
3.4 3.4 反时限过流保护反时限过流保护反时限过流保护本装置提供反时限过电流保护。
提供两种曲线的反时限特性,反时限曲线可以选择。
一次反时限曲线:二次反时限曲线:式中:Tfs-时间常数;Ifs-反时限启动电流;I-线路实际运行电流 3.5 3.5 过负荷保护过负荷保护过负荷保护本装置提供过负荷保护。
过负荷元件监视三相电流,当任一相电流大于整定值并达到整定延时后保护动作,出口可选择跳闸或告警。
3.6 3.6 零序过流保护零序过流保护零序过流保护本装置配置了定时限零序过流保护, 零序电流由专用的穿芯零序互感器提供, 出口可选择跳闸或告警。
3.7 3.7 低电压保护低电压保护低电压保护本装置配置了低电压保护。
