溢流阀工作原理及动画原理溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。
它的主要作用是在系统中产生一个固定的最大流量，以防止系统过载或损坏。
本文将详细介绍溢流阀的工作原理，并通过动画原理来更直观地展示其工作过程。
一、溢流阀的工作原理溢流阀由主体、阀芯和弹簧组成。
主体上有一个进油口和一个出油口，同时还有一个调节阀芯位置的螺纹孔。
当系统中的液压油从进油口进入溢流阀时，会施加压力在阀芯上。
阀芯会受到压力的作用，向上移动或向下移动，从而改变阀口的开启程度。
当液压系统中的流量低于设定值时，阀芯会向下移动，使阀口完全关闭，从而阻止液压油流出。
当流量达到设定值时，阀芯会向上移动，打开阀口，使液压油流出。
这样就实现了对系统流量的控制。
此外，溢流阀还可以通过调节弹簧的压力来改变设定值。
当弹簧的压力增大时，阀芯需要更大的流量才能打开阀口；反之，当弹簧的压力减小时，阀芯需要更小的流量才能打开阀口。
通过调节弹簧的压力，可以根据实际需要来控制系统的流量。
二、溢流阀的动画原理为了更直观地展示溢流阀的工作过程，我们可以使用动画原理来模拟其工作过程。
下面是一个简单的动画原理描述：1. 开始动画，显示溢流阀的主体、阀芯和弹簧。
2. 显示进油口和出油口，并标注其位置。
3. 显示液压油从进油口流入溢流阀的过程，同时显示压力施加在阀芯上。
4. 当液压系统中的流量低于设定值时，阀芯向下移动，关闭阀口，并显示液压油无法流出。
5. 当流量达到设定值时，阀芯向上移动，打开阀口，并显示液压油流出。
6. 通过调节弹簧的压力，改变设定值，并展示阀芯移动的变化。
7. 结束动画，总结溢流阀的工作原理和调节方式。
通过这样的动画原理，用户可以更清楚地了解溢流阀的工作原理和调节方式，从而更好地应用于实际工程中。
总结：溢流阀是一种用于控制液压系统流量和压力的重要元件。
它通过阀芯的移动来控制阀口的开启程度，从而实现对流量的控制。
通过调节弹簧的压力，可以改变设定值，满足不同工程需求。
溢流阀的工作原理及分析溢流阀是一种常见的液压元件，它在液压系统中起着重要的作用。
溢流阀是一种可以调整或限制流体流量的设备，它根据系统的需求将多余的流体排出系统，以防止系统超载或损坏。
本文将详细介绍溢流阀的工作原理以及分析。
1. 工作原理：溢流阀的工作原理基于流体力学的基本原理。
当溢流阀工作时，液体通过阀门的流道流过。
当流体的流速超过阀门设置的限制值时，阀门自动打开，将多余的流体引导到回油管路中，从而保持系统的流量和压力稳定。
当流体流速低于或等于阀门限制值时，阀门处于关闭状态，流体将被正常引导到液压系统中。
2. 结构分析：溢流阀的结构通常由阀体、阀芯和弹簧构成。
阀体是一个中空的金属筒体，具有进油口和出油口。
阀芯是一个与阀体配合的零件，当溢流阀关闭时，它与阀体紧密连接以阻止流体通过。
弹簧被安装在阀芯上，在流体流速超过设定限制值时提供阀门打开的力。
3. 工作参数分析：溢流阀的工作参数需要根据实际应用需求进行选择和调整。
其中，最重要的参数是流速和压力。
流速参数通常以单位时间内通过阀门的流体量来表示，通常使用升/分钟或立方米/小时作为单位。
压力参数指的是溢流阀可以承受的最大压力，通常以帕斯卡(Pa)作为单位。
正常工作时，流体的流速和流量可以通过溢流阀进行调整，以满足系统的需求。
如果流速超过了阀门的限制值，阀门将打开，并将多余的流体引导到回油管路中。
反之，如果流速低于限制值，阀门将保持关闭状态。
4. 应用分析：溢流阀广泛应用于各种液压系统中，尤其在自动化生产设备和汽车液压系统中起到关键作用。
溢流阀可用于限制液压系统中的压力，并确保在超载情况下不损坏系统。
此外，溢流阀还可以用作溢流保护装置，以防止因系统部件的短路或故障而导致的超压情况。
总结：溢流阀是液压系统中重要的控制元件，它能够根据系统需求调整或限制流体流量。
通过了解其工作原理和结构分析，我们可以更好地理解溢流阀在液压系统中的作用。
应用分析表明，溢流阀在各种工业领域中具有广泛的应用前景。

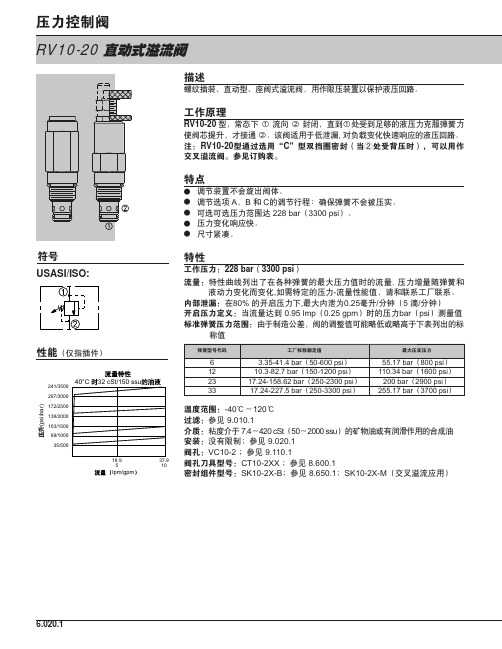

䔜螺纹插装、直动型、座阀式溢流阀，用作限压装置以保护液压回路。
҈࣋⤲RV10-20型，常态下①流向②封闭，直到①处受到足够的液压力克服弹簧力使阀芯提升，才接通②。
该阀适用于低泄漏, 对负载变化快速响应的液压回路。
∔喝RV10-20ಷ䕆䓳䔵⩔ĄCąಷࣸᡍఴჲᄭ喋ᑿŗะः㗸ࢷᬢ喌喏छБ⩔҈ϐࣵ⏎≭䬬Ƞ࣮㻭䃎䉙㶔Ƞ➥◥●调节装置不会旋出阀体。
●调节选项 A，B 和 C的调节行程：确保弹簧不会被压实。
●可选可选压力范围达 228 bar（3300 psi）。
●压力变化响应快。
●尺寸紧凑。
➥ᕓ҈ࢷ߇喝228 bar喋3300 psi喌≭䛻喝特性曲线列出了在各种弹簧的最大压力值时的流量. 压力增量随弹簧和液动力变化而变化,如需特定的压力-流量性能值，请和联系工厂联系。
ڱ䘔⇰喝在80% 的开启压力下,最大内泄为0.25毫升/分钟（5 滴/分钟）ᐬज़ࢷ߇͵喝当流量达到 0.95 lmp（0.25 gpm）时的压力bar（psi）测量值ᴳ۲ᑥㅓࢷ߇㠯ఠ喝由于制造公差，阀的调整值可能略低或略高于下表列出的标称值⍕Ꮢ㠯ఠ喝-40℃～120℃䓳␐喝参见 9.010.1Ϸ䉔喝粘度介于 7.4～420 cSt（50～2000 ssu）的矿物油或有润滑作用的合成油Ⴕ㷱喝没有限制；参见 9.020.1䬬ႀ喝VC10-2 ；参见 9.110.1䬬ႀܬڣಷण喝CT10-2XX ；参见 8.600.1ჲᄭ㏰Тಷण喝SK10-2X-B；参见 8.650.1；SK10-2X-M（交叉溢流应用）6.020.1207/3000172/2500138/2000103/150069/100018.9537.91035/500241/3500lpm/gpm(psi/bar)USASI/ISO:げणᕓ㘩（仅指插件）ᱼ᫅Т喝重量：0.23kg （0.50 lbs ）；钢制：工作面硬质处理、外表面镀锌；密封件：丁腈橡胶 O 型圈和挡圈（标准型）；阳极氧化铝合金手柄。

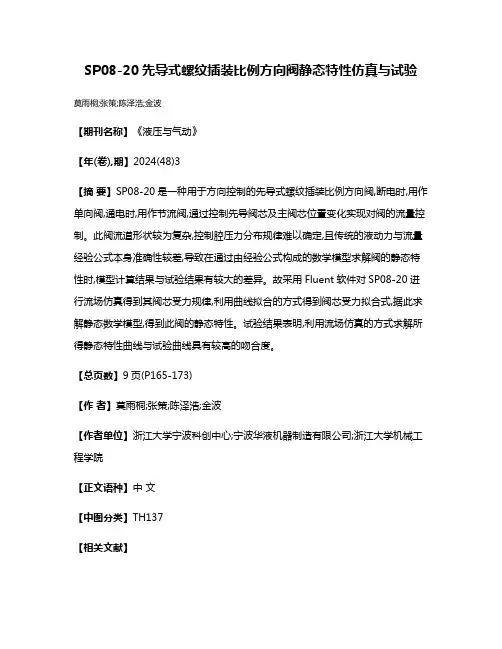

SP08-20先导式螺纹插装比例方向阀静态特性仿真与试验莫雨桐;张策;陈泽浩;金波
【期刊名称】《液压与气动》
【年(卷),期】2024(48)3
【摘要】SP08-20是一种用于方向控制的先导式螺纹插装比例方向阀,断电时,用作单向阀,通电时,用作节流阀,通过控制先导阀芯及主阀芯位置变化实现对阀的流量控制。
此阀流道形状较为复杂,控制腔压力分布规律难以确定,且传统的液动力与流量经验公式本身准确性较差,导致在通过由经验公式构成的数学模型求解阀的静态特性时,模型计算结果与试验结果有较大的差异。
故采用Fluent软件对SP08-20进行流场仿真得到其阀芯受力规律,利用曲线拟合的方式得到阀芯受力拟合式,据此求解静态数学模型,得到此阀的静态特性。
试验结果表明,利用流场仿真的方式求解所得静态特性曲线与试验曲线具有较高的吻合度。
【总页数】9页(P165-173)
【作者】莫雨桐;张策;陈泽浩;金波
【作者单位】浙江大学宁波科创中心;宁波华液机器制造有限公司;浙江大学机械工程学院
【正文语种】中文
【中图分类】TH137
【相关文献】
1.基于先导压力补偿的插装式比例流量阀控制特性研究

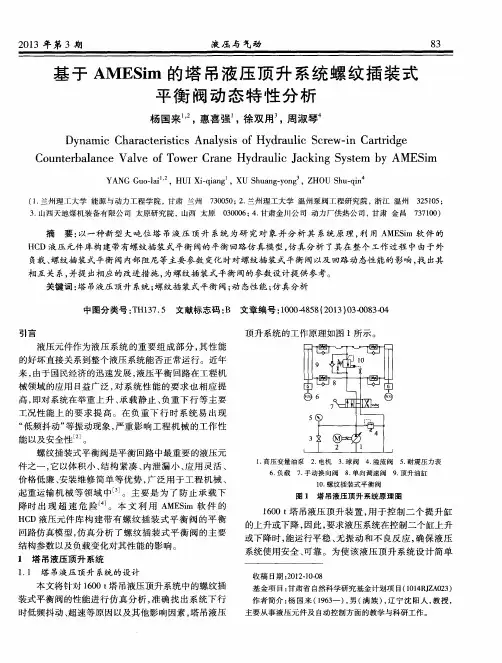

2.基于AMESim的螺纹插装式平衡阀动态特性仿真研究
3.插装式比例节流阀的动静态特性
4.融入课程思政元素的《工程测量》课程学习评价改革
5.一种反比例螺纹插装溢流阀的静态特性研究
因版权原因，仅展示原文概要，查看原文内容请购买。

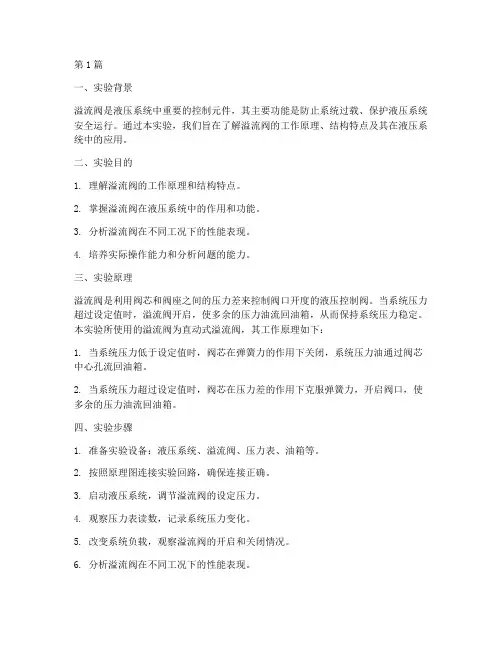

第1篇一、实验背景溢流阀是液压系统中重要的控制元件，其主要功能是防止系统过载、保护液压系统安全运行。
通过本实验，我们旨在了解溢流阀的工作原理、结构特点及其在液压系统中的应用。
二、实验目的1. 理解溢流阀的工作原理和结构特点。
2. 掌握溢流阀在液压系统中的作用和功能。
3. 分析溢流阀在不同工况下的性能表现。
4. 培养实际操作能力和分析问题的能力。
三、实验原理溢流阀是利用阀芯和阀座之间的压力差来控制阀口开度的液压控制阀。
当系统压力超过设定值时，溢流阀开启，使多余的压力油流回油箱，从而保持系统压力稳定。
本实验所使用的溢流阀为直动式溢流阀，其工作原理如下：1. 当系统压力低于设定值时，阀芯在弹簧力的作用下关闭，系统压力油通过阀芯中心孔流回油箱。
2. 当系统压力超过设定值时，阀芯在压力差的作用下克服弹簧力，开启阀口，使多余的压力油流回油箱。
四、实验步骤1. 准备实验设备：液压系统、溢流阀、压力表、油箱等。
2. 按照原理图连接实验回路，确保连接正确。
3. 启动液压系统，调节溢流阀的设定压力。
4. 观察压力表读数，记录系统压力变化。
5. 改变系统负载，观察溢流阀的开启和关闭情况。
6. 分析溢流阀在不同工况下的性能表现。
五、实验数据1. 当系统压力低于设定值时，溢流阀关闭，压力表读数为设定值。
2. 当系统压力超过设定值时，溢流阀开启，压力表读数下降。
3. 随着系统负载的增加，溢流阀开启时间延长，压力下降幅度增大。
六、结果分析1. 溢流阀在液压系统中起着调压和保护的作用，能够有效防止系统过载。
2. 溢流阀的开启和关闭时间与系统负载和设定压力有关。
3. 溢流阀的性能受阀芯、阀座、弹簧等因素的影响。
七、结论1. 溢流阀是液压系统中重要的控制元件，具有调压和保护的作用。
2. 通过本实验，我们掌握了溢流阀的工作原理、结构特点和性能表现。
3. 在实际应用中，应根据系统需求和工况选择合适的溢流阀。
八、建议1. 在实验过程中，注意观察溢流阀的开启和关闭情况，分析其原因。

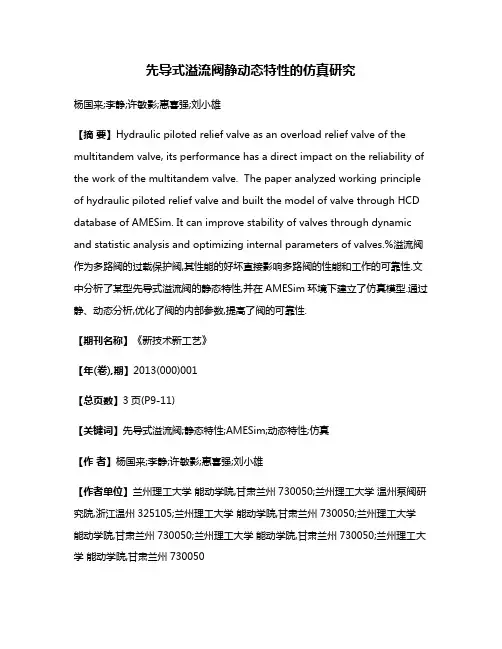

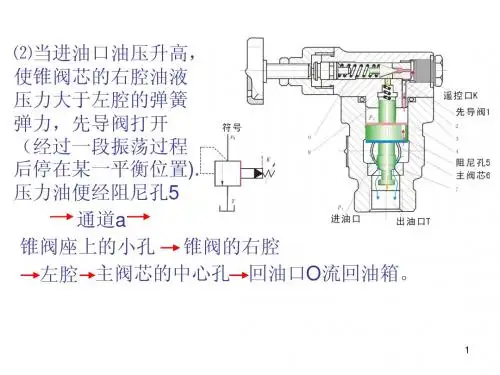

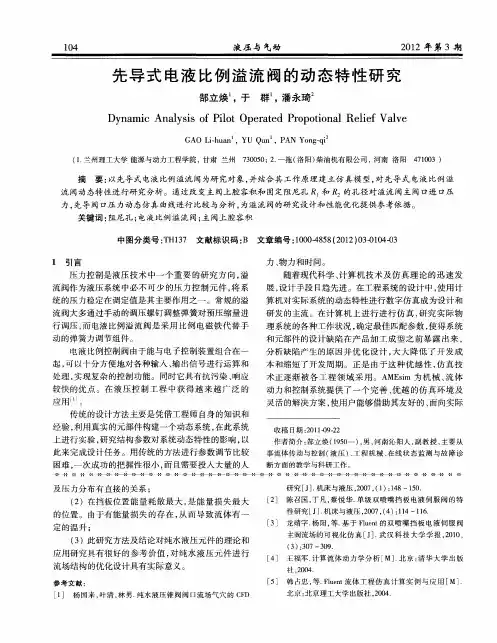

先导式溢流阀静动态特性的仿真研究杨国来;李静;许敏影;惠喜强;刘小雄【摘要】Hydraulic piloted relief valve as an overload relief valve of the multitandem valve, its performance has a direct impact on the reliability of the work of the multitandem valve. The paper analyzed working principle of hydraulic piloted relief valve and built the model of valve through HCD database of AMESim. It can improve stability of valves through dynamic and statistic analysis and optimizing internal parameters of valves.%溢流阀作为多路阀的过载保护阀,其性能的好坏直接影响多路阀的性能和工作的可靠性.文中分析了某型先导式溢流阀的静态特性,并在AMESim环境下建立了仿真模型.通过静、动态分析,优化了阀的内部参数,提高了阀的可靠性.【期刊名称】《新技术新工艺》【年(卷),期】2013(000)001【总页数】3页(P9-11)【关键词】先导式溢流阀;静态特性;AMESim;动态特性;仿真【作者】杨国来;李静;许敏影;惠喜强;刘小雄【作者单位】兰州理工大学能动学院,甘肃兰州730050;兰州理工大学温州泵阀研究院,浙江温州325105;兰州理工大学能动学院,甘肃兰州730050;兰州理工大学能动学院,甘肃兰州730050;兰州理工大学能动学院,甘肃兰州730050;兰州理工大学能动学院,甘肃兰州730050【正文语种】中文【中图分类】TH137多路换向阀适用于工程机械、矿山、冶金、船舶、医药等行业，一般整体采用统一的模块化设计，可为工程车辆的制造者提供可靠的系统解决方案。

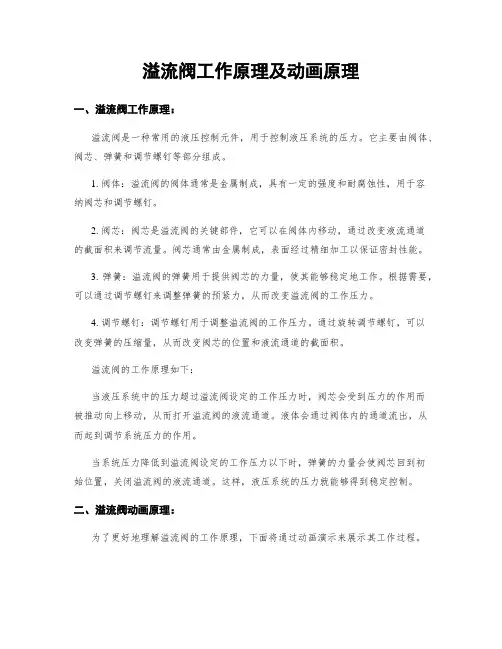

溢流阀工作原理及动画原理一、溢流阀工作原理：溢流阀是一种常用的液压控制元件，用于控制液压系统的压力。
它主要由阀体、阀芯、弹簧和调节螺钉等部分组成。
1. 阀体：溢流阀的阀体通常是金属制成，具有一定的强度和耐腐蚀性，用于容纳阀芯和调节螺钉。
2. 阀芯：阀芯是溢流阀的关键部件，它可以在阀体内移动，通过改变液流通道的截面积来调节流量。
阀芯通常由金属制成，表面经过精细加工以保证密封性能。
3. 弹簧：溢流阀的弹簧用于提供阀芯的力量，使其能够稳定地工作。
根据需要，可以通过调节螺钉来调整弹簧的预紧力，从而改变溢流阀的工作压力。
4. 调节螺钉：调节螺钉用于调整溢流阀的工作压力。
通过旋转调节螺钉，可以改变弹簧的压缩量，从而改变阀芯的位置和液流通道的截面积。
溢流阀的工作原理如下：当液压系统中的压力超过溢流阀设定的工作压力时，阀芯会受到压力的作用而被推动向上移动，从而打开溢流阀的液流通道。
液体会通过阀体内的通道流出，从而起到调节系统压力的作用。
当系统压力降低到溢流阀设定的工作压力以下时，弹簧的力量会使阀芯回到初始位置，关闭溢流阀的液流通道。
这样，液压系统的压力就能够得到稳定控制。
二、溢流阀动画原理：为了更好地理解溢流阀的工作原理，下面将通过动画演示来展示其工作过程。
1. 初始状态：动画开始时，溢流阀处于关闭状态，阀芯位于阀体的下部，液流通道被阻断，液压系统的压力无法通过溢流阀进行调节。
2. 压力升高：当液压系统的压力超过溢流阀设定的工作压力时，阀芯受到压力的作用而被推动向上移动。
3. 开启通道：随着阀芯的上升，液流通道逐渐打开，液体开始从溢流阀中流出，以达到调节系统压力的目的。
4. 压力降低：当系统压力降低到溢流阀设定的工作压力以下时，弹簧的力量使阀芯回到初始位置，关闭溢流阀的液流通道。
通过动画演示，我们可以清楚地看到溢流阀的工作过程和原理。
它能够根据系统压力的变化自动调节液流通道的开启程度，从而保持系统压力的稳定性。
