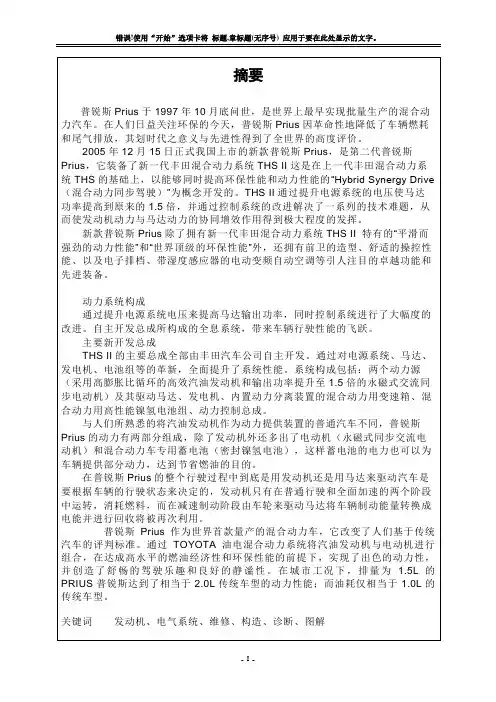

摘要普锐斯Prius于1997年10月底问世，是世界上最早实现批量生产的混合动力汽车。
在人们日益关注环保的今天，普锐斯Prius因革命性地降低了车辆燃耗和尾气排放，其划时代之意义与先进性得到了全世界的高度评价。
2005年12月15日正式我国上市的新款普锐斯Prius，是第二代普锐斯Prius，它装备了新一代丰田混合动力系统THS II这是在上一代丰田混合动力系统THS的基础上，以能够同时提高环保性能和动力性能的“Hybrid Synergy Drive （混合动力同步驾驶）”为概念开发的。
THS II通过提升电源系统的电压使马达功率提高到原来的1.5倍，并通过控制系统的改进解决了一系列的技术难题，从而使发动机动力与马达动力的协同增效作用得到极大程度的发挥。
新款普锐斯Prius除了拥有新一代丰田混合动力系统THS II 特有的“平滑而强劲的动力性能”和“世界顶级的环保性能”外，还拥有前卫的造型、舒适的操控性能、以及电子排档、带湿度感应器的电动变频自动空调等引人注目的卓越功能和先进装备。
动力系统构成通过提升电源系统电压来提高马达输出功率，同时控制系统进行了大幅度的改进。
自主开发总成所构成的全息系统，带来车辆行驶性能的飞跃。
主要新开发总成THS II的主要总成全部由丰田汽车公司自主开发。
通过对电源系统、马达、发电机、电池组等的革新，全面提升了系统性能。
系统构成包括：两个动力源（采用高膨胀比循环的高效汽油发动机和输出功率提升至1.5倍的永磁式交流同步电动机）及其驱动马达、发电机、内置动力分离装置的混合动力用变速箱、混合动力用高性能镍氢电池组、动力控制总成。
与人们所熟悉的将汽油发动机作为动力提供装置的普通汽车不同，普锐斯Prius的动力有两部分组成，除了发动机外还多出了电动机（永磁式同步交流电动机）和混合动力车专用蓄电池（密封镍氢电池），这样蓄电池的电力也可以为车辆提供部分动力，达到节省燃油的目的。
在普锐斯Prius的整个行驶过程中到底是用发动机还是用马达来驱动汽车是要根据车辆的行驶状态来决定的，发动机只有在普通行驶和全面加速的两个阶段中运转，消耗燃料，而在减速制动阶段由车轮来驱动马达将车辆制动能量转换成电能并进行回收将被再次利用。
丰田普锐斯混合动力工作原理
普锐斯混合动力系统主要由三个组成部分组成：汽油发动机、电动机
以及电池组。
首先，当驾驶员启动车辆时，动力来自于内燃机的燃油供给。
普锐斯
搭载了一台为混合动力量身定制的1.8升汽油发动机，其运转效率非常高。
使用了一系列的技术优化，例如改进气缸燃烧充分程度、减少内摩擦损失等。
其次，普锐斯还搭载了一台电动机，该电动机由电池组供电。
电池组
是由大量的镍氢电池（NiMH）构成的，可在车辆长时间停止状态下直接供电。
这就意味着普锐斯可以在一些交通拥堵情况下仅依靠电动机运行，从
而节省燃油并减少环境污染。
在大多数情况下，当发动机需要额外动力时，智能控制系统会启动发
动机，并将燃油供给给发动机。
与此同时，电动机通过在车轮上提供辅助
动力，提高了发动机效率。
当车辆减速、制动或者处于低速行驶状态时，
电动机会转为发电机工作，将制动能量转化为电能储存到电池中，以供以
后使用。
此外，普锐斯还具有回收能量的功能。
当车辆处于行驶状态时，发动
机通常会产生一些浪费的能量。
普锐斯的智能控制系统能够通过将发动机
的部分能量转变为电能并储存在电池组中来最大限度地利用这些浪费的能量。
这些回收的能量后续可以用来供给电动机运行，从而减轻了对发动机
的依赖和燃料的消耗。
总结来说，丰田普锐斯混合动力系统通过将汽油发动机和电动机结合
起来，并依靠智能控制系统来优化动力的配送，从而实现了燃油的节省和
环保的目标。
这种混合动力系统在当今的汽车市场上已经被广泛应用，并成为了未来汽车发展的方向之一。
Prius混合动力系统分析Prius简介1997年12月第一代Prius在日本上市；2000年小改款后面向北美和欧洲销售；2003年9月推出了第2代车型。
该车所采用的发动机专门为混合动力系统设计，并采用电动助力转向等技术以尽量降低能耗。
表1给出了两代Prius的主要参数。
与第1代相比，第2代Prius增加了电动空调、一键式起动等功能。
本文的主要研究对象为2001款Prius，但未考虑空调工作状态对控制策略的影响，也未考虑电机和电池的工作效率。
Prius混合动力系统结构Prius采用混联式的机械结构，包括2个电机，即MG1（用于调速）和MG2（作为驱动电机），均可以作为发电机和电动机。
电机和发动机通过一套行星齿轮组连接实现动力分配。
如图1所示，发动机与行星架相连，MGl和太阳轮相连，MG2连接在齿圈上，齿圈再通过齿形带和主减速器相连。
电机和发动机之间具有以下的转速关系：n MG1+in MG2=(1+i)·n e(1)发动机输出的转矩一部分通过太阳轮作用在MGl上，一部分作用在齿圈上，且存在：其中：i=z ring/z sun说的具体点就是Prius混合动力汽车结构的核心部分是行星轮机构，丰田称之为动力分配装置(PSD，Power Split Device)。
结构示意图如下图：该行星轮系有两个自由度，在此结构中，发动机和行星架相联，通过行星齿轮将动力传递给外圈的齿圈和内圈的太阳轮，齿圈轴与电机和传动轴相联，太阳轮轴和发电机相联。
PSD将发动机大约70％的转矩直接传递到驱动轴上，将另一部分转矩传送到发电机上，并且发电机、电机和发动机的转速存在一线性关系。
在驱动轴转速(即电机转速)不变的情况下，通过调节发电机来调整发动机转速。
同时，发动机和电机转矩可以直接叠加。
但是结构上较为复杂，给制造和控制带来了一定的困难。
不同工况下混合动力系统工作状况1)发动机起动发动机起动分为热起动、冷起动。
热机状态下，MGl作为电动机拖动发动机达到1000 r/min以上后，发动机开始喷油，同时MGl进入发电模式，如图2所示，如果电池的充电需求为零，则发动机在运行约2 s后停机。
