普锐斯混合动力系统构造与维修

Page
5
2.4动力流和电力流控制——MG1发电和微加速模式
Page
6
2.5动力流和电力流控制——低载荷巡航时
Page
7
2.6动力流和电力流控制——节气门全开加速时
Page
8
2.7动力流和电力流控制——D档和B档减速行驶时
Page
9
2.8动力流和电力流控制——倒车三个工况控制
Page
10
The end
THANK YOU FOR YOUR LISTENING
丰田普锐斯动力流和电力流控制详解 主讲人：赵振宁
长春汽车工业高等专科学校新能源汽车专业 2012 年 09月
1.普锐斯混合动力系统结构
Page
2
2.1动力流和电力流控制——起动控况起动
Page
4
2.3动力流和电力流控制—纯电动转混合动力时发动机起动控制

图3- 18 传感器位置 1—霍尔IC 2—磁轭 3—加速踏 板臂
二 丰田混合动力系统的组成
图3- 19 加速踏板位置传感器电路图
二 丰田混合动力系统的组成
9. 档位传感器 将档位转换为电信号并输出到HV ECU。 10. SMR (系统主继电器) SMR 用来自HV ECU 的信号连接或断开蓄电池和变频器总成间的高压电 路。 11. 互锁开关 互锁开关用来确认变频器盖和检修塞均已安装完毕。 12. 断路器传感器 如果检测到车辆发生碰撞, 则切断高压电路。 13. 检修塞 在检查或维修车辆时, 要拆下此塞, 关闭HV蓄电池高压电路。

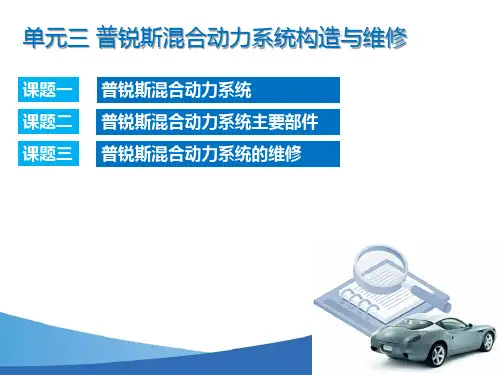

单元三 普锐斯混合动力系统构造与维修
课题一 课题二 课题三
普锐斯混合动力系统 普锐斯混合动力系统主要部件 普锐斯混合动力系统的维修
课题一
普锐斯混合动力系统
一 普锐斯混合动力汽车的技术特点
丰田公司于1997 年开始销售普锐斯混合动力汽车, 目前已经发展到第四 代插电式混合动力汽车。普锐斯是世界上第一款大批量生产的混合动力 车型, 第三代普锐斯(常规混合动力) 现在已在我国生产并上市。
三 丰田混合动力系统的工作原理
2. 工作原理 图3-25 反映了车辆的常见行驶状况。可以根据图3-25 来分析THS-Ⅱ系 统如何控制发动机、MG1 和MG2。
图3- 25 车辆行驶状况
三 丰田混合动力系统的工作原理
图3-26 是行星齿轮组与发动机、MG1 和MG2 连接关系图。
图3- 26 行星齿轮组与发动机、MG1 和MG2 连接关系 1—驱动链 2—发动机 3—MG1 4—太阳轮 5—环 齿轮 6—MG2 7—行星架
二 丰田混合动力系统的组成
8. 加速踏板位置传感器 将加速踏板角度转换为电信号并输出到HV ECU。加速踏板受到大小不一 的力时, 安装在加速踏板臂基部的磁轭以不同的速度围绕霍尔IC 旋转, 这 时, 磁通的变化量由霍尔IC 转换为电信号并输出给HV ECU, 显示加速踏 板受力的大小, 如图3-18 和图3-19 所示。

丰田普锐斯混合动力工作原理
普锐斯混合动力系统主要由三个组成部分组成：汽油发动机、电动机
以及电池组。

首先，当驾驶员启动车辆时，动力来自于内燃机的燃油供给。

普锐斯
搭载了一台为混合动力量身定制的1.8升汽油发动机，其运转效率非常高。

使用了一系列的技术优化，例如改进气缸燃烧充分程度、减少内摩擦损失等。

其次，普锐斯还搭载了一台电动机，该电动机由电池组供电。

电池组
是由大量的镍氢电池（NiMH）构成的，可在车辆长时间停止状态下直接供电。

这就意味着普锐斯可以在一些交通拥堵情况下仅依靠电动机运行，从
而节省燃油并减少环境污染。

在大多数情况下，当发动机需要额外动力时，智能控制系统会启动发
动机，并将燃油供给给发动机。

与此同时，电动机通过在车轮上提供辅助
动力，提高了发动机效率。

当车辆减速、制动或者处于低速行驶状态时，
电动机会转为发电机工作，将制动能量转化为电能储存到电池中，以供以
后使用。

此外，普锐斯还具有回收能量的功能。

当车辆处于行驶状态时，发动
机通常会产生一些浪费的能量。

普锐斯的智能控制系统能够通过将发动机
的部分能量转变为电能并储存在电池组中来最大限度地利用这些浪费的能量。

这些回收的能量后续可以用来供给电动机运行，从而减轻了对发动机
的依赖和燃料的消耗。

总结来说，丰田普锐斯混合动力系统通过将汽油发动机和电动机结合
起来，并依靠智能控制系统来优化动力的配送，从而实现了燃油的节省和
环保的目标。

这种混合动力系统在当今的汽车市场上已经被广泛应用，并成为了未来汽车发展的方向之一。

5
任务分析
要熟悉普锐斯混合动力汽车的技术特点，掌握丰田混合动力 系统的组成、工作原理和混合动力控制系统，需以下几个步骤：
1
归纳总结普锐斯混合动力系统的技术特点
2
分析丰田混合动力系统的组成和工作原理
3
分析丰田混合动力控制系统
6
一、普锐斯混合动力汽车技术特点
THS-Ⅱ组成简图 1-减速器 2-行星齿轮机构 3-发动机 4-MG1（发电机） 5-HV（混合动力汽车）蓄电池 6-变频器 7-MG2（电动机）
15
丰田混合动力系统主要部件的位置（2）
16
1. HV（混合动力汽车）变速驱动桥
MG1和MG2 1-MG1 2-MG2
17
发电机（MGl）和电动机（MG2）电路图
18
发电机（MGl）和电动机（MG2）的工作原理
19
2. HV蓄电池
HV蓄电池
20
3. 变频器总成
变频器总成
21
（1）作用及组成 变频器总成用于将高压直流电（HV 蓄电池）转换为 交流电（发电机MG1和电动机MG2）；反之亦可，将交 流电（AC） 转换为直流电（DC）。其组成部件包括增 压转换器、DC/DC转换器和空调变频器。
发动机驱动车轮
34
（3）发电机(MGl)由发动机通过行星齿轮机构带动旋 转，为HV蓄电池充电
发动机发电
35
（4）车辆减速时，车轮的动能被回收并转化为电能， 并通过电动机/发电机为HV蓄电池再次充电
车轮的动能回收
36
2. 工作原理
车辆行驶状况
37
行星齿轮组与发动机、MG1和MG2连接关系 1-驱动链 2-发动机 3-MG1 4-太阳轮 5-环齿圈 6-MG2 7-行星架
