普锐斯混合动力系统析

学习丰田普锐斯动力系统的体会
丰田普锐斯作为混合动力车型的代表之一，其动力系统结合了发动机和电动机，以提供高效的能源利用和低排放的特点。

通过学习丰田普锐斯动力系统，我对以下几点有所体会：
1. 高效能源利用：丰田普锐斯动力系统采用并联式混合动力系统，使发动机和电动机可以同时或分开工作，根据行驶条件智能地调整能源的利用，提高燃油效率。

这种系统还包括回收制动能量和自动启停功能，进一步提升油耗表现。

2. 低排放环保：丰田普锐斯动力系统采用了先进的排放控制技术，通过优化燃油燃烧过程，减少有害物质的排放，达到更严格的排放标准要求。

电动机在低速行驶时可以独立驱动，完全不产生尾气排放，减少了对环境的污染。

3. 平顺驾驶体验：丰田普锐斯动力系统的发动机和电动机协同工作，能够提供平顺的动力输出。

电动机提供扭矩补充，能够在起步和加速时提供充足的动力，使驾驶过程更加平顺和舒适。

4. 智能能源管理：丰田普锐斯动力系统通过智能能源管理系统，监测车辆的行驶状态和驾驶者的驾驶习惯，自动调整动力输出和能源利用，实现最佳的燃油效率。

这种系统还可以通过可视化界面向驾驶者展示能源利用情况和驾驶行为，帮助驾驶者改善驾驶习惯和节约能源。

总的来说，丰田普锐斯动力系统的学习让我更加了解混合动力技术的优势和应用，也体会到了其高效、环保和智能的特点。

这种技术的发展对于推动汽车行业的可持续发展具有重要意义。

图3- 18 传感器位置 1—霍尔IC 2—磁轭 3—加速踏 板臂
二 丰田混合动力系统的组成
图3- 19 加速踏板位置传感器电路图
二 丰田混合动力系统的组成
9. 档位传感器 将档位转换为电信号并输出到HV ECU。 10. SMR (系统主继电器) SMR 用来自HV ECU 的信号连接或断开蓄电池和变频器总成间的高压电 路。 11. 互锁开关 互锁开关用来确认变频器盖和检修塞均已安装完毕。 12. 断路器传感器 如果检测到车辆发生碰撞, 则切断高压电路。 13. 检修塞 在检查或维修车辆时, 要拆下此塞, 关闭HV蓄电池高压电路。
单元三 普锐斯混合动力系统构造与维修
课题一 课题二 课题三
普锐斯混合动力系统 普锐斯混合动力系统主要部件 普锐斯混合动力系统的维修
课题一
普锐斯混合动力系统
一 普锐斯混合动力汽车的技术特点

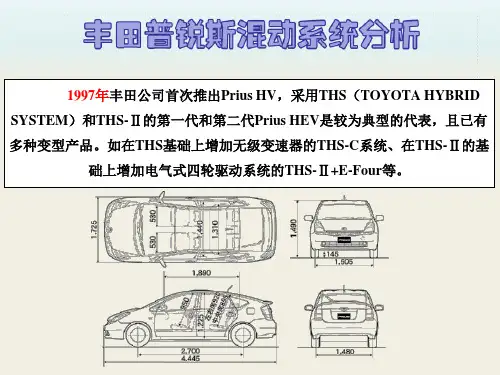

丰田公司于1997 年开始销售普锐斯混合动力汽车, 目前已经发展到第四 代插电式混合动力汽车。普锐斯是世界上第一款大批量生产的混合动力 车型, 第三代普锐斯(常规混合动力) 现在已在我国生产并上市。
三 丰田混合动力系统的工作原理
2. 工作原理 图3-25 反映了车辆的常见行驶状况。可以根据图3-25 来分析THS-Ⅱ系 统如何控制发动机、MG1 和MG2。
图3- 25 车辆行驶状况
三 丰田混合动力系统的工作原理
图3-26 是行星齿轮组与发动机、MG1 和MG2 连接关系图。
图3- 26 行星齿轮组与发动机、MG1 和MG2 连接关系 1—驱动链 2—发动机 3—MG1 4—太阳轮 5—环 齿轮 6—MG2 7—行星架
二 丰田混合动力系统的组成
8. 加速踏板位置传感器 将加速踏板角度转换为电信号并输出到HV ECU。加速踏板受到大小不一 的力时, 安装在加速踏板臂基部的磁轭以不同的速度围绕霍尔IC 旋转, 这 时, 磁通的变化量由霍尔IC 转换为电信号并输出给HV ECU, 显示加速踏 板受力的大小, 如图3-18 和图3-19 所示。

丰田普锐斯混合动力工作原理
普锐斯混合动力系统主要由三个组成部分组成：汽油发动机、电动机
以及电池组。

首先，当驾驶员启动车辆时，动力来自于内燃机的燃油供给。

普锐斯
搭载了一台为混合动力量身定制的1.8升汽油发动机，其运转效率非常高。

使用了一系列的技术优化，例如改进气缸燃烧充分程度、减少内摩擦损失等。

其次，普锐斯还搭载了一台电动机，该电动机由电池组供电。

电池组
是由大量的镍氢电池（NiMH）构成的，可在车辆长时间停止状态下直接供电。

这就意味着普锐斯可以在一些交通拥堵情况下仅依靠电动机运行，从
而节省燃油并减少环境污染。

在大多数情况下，当发动机需要额外动力时，智能控制系统会启动发
动机，并将燃油供给给发动机。

与此同时，电动机通过在车轮上提供辅助
动力，提高了发动机效率。

当车辆减速、制动或者处于低速行驶状态时，
电动机会转为发电机工作，将制动能量转化为电能储存到电池中，以供以
后使用。

此外，普锐斯还具有回收能量的功能。

当车辆处于行驶状态时，发动
机通常会产生一些浪费的能量。

普锐斯的智能控制系统能够通过将发动机
的部分能量转变为电能并储存在电池组中来最大限度地利用这些浪费的能量。

这些回收的能量后续可以用来供给电动机运行，从而减轻了对发动机
的依赖和燃料的消耗。

总结来说，丰田普锐斯混合动力系统通过将汽油发动机和电动机结合
起来，并依靠智能控制系统来优化动力的配送，从而实现了燃油的节省和
环保的目标。

这种混合动力系统在当今的汽车市场上已经被广泛应用，并成为了未来汽车发展的方向之一。

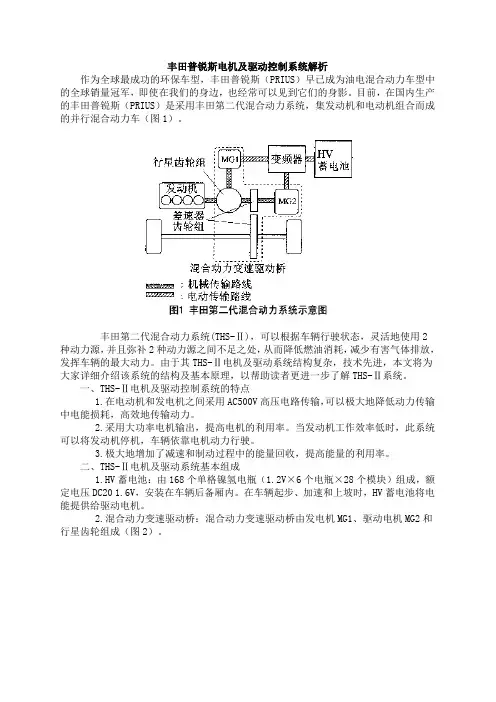

丰田普锐斯电机及驱动控制系统解析作为全球最成功的环保车型，丰田普锐斯（PRIUS）早已成为油电混合动力车型中的全球销量冠军，即使在我们的身边，也经常可以见到它们的身影。

目前，在国内生产的丰田普锐斯（PRIUS）是采用丰田第二代混合动力系统，集发动机和电动机组合而成的并行混合动力车（图1）。

丰田第二代混合动力系统(THS-Ⅱ)，可以根据车辆行驶状态，灵活地使用2种动力源，并且弥补2种动力源之间不足之处，从而降低燃油消耗，减少有害气体排放，发挥车辆的最大动力。

由于其THS-Ⅱ电机及驱动系统结构复杂，技术先进，本文将为大家详细介绍该系统的结构及基本原理，以帮助读者更进一步了解THS-Ⅱ系统。

一、THS-Ⅱ电机及驱动控制系统的特点1.在电动机和发电机之间采用AC500V高压电路传输，可以极大地降低动力传输中电能损耗，高效地传输动力。

2.采用大功率电机输出，提高电机的利用率。

当发动机工作效率低时，此系统可以将发动机停机，车辆依靠电机动力行驶。

3.极大地增加了减速和制动过程中的能量回收，提高能量的利用率。

二、THS-Ⅱ电机及驱动系统基本组成1.HV蓄电池：由168个单格镍氢电瓶（1.2V×6个电瓶×28个模块）组成，额定电压DC20 1.6V，安装在车辆后备厢内。

在车辆起步、加速和上坡时，HV蓄电池将电能提供给驱动电机。

2.混合动力变速驱动桥：混合动力变速驱动桥由发电机MG1、驱动电机MG2和行星齿轮组成（图2）。

3.变频器：由增压转换器、逆变整流器、直流转换器、空调变频器组成。

（1）增压转换器：将HV蓄电池DC201.6V电压增压到DC500V（反之从DC500V降压到DC201.6V）。

（2）逆变整流器：将DC500V转换成AC500V，给电动机MG2供电。

反之将AC500V 转换成DC500V，经降压后，给HV蓄电池充电。

（3）直流转换器：将HV蓄电池DC201.6V降为DC12V，为车身电器供电，同时为备用蓄电池充电。
