【CN209954001U】一种激光焊接气体保护装置【专利】

专利名称：一种激光焊接气体保护装置、激光焊接设备及应用方法
专利类型：发明专利
发明人：田社斌,姜德富,邓时累,陈兵华,唐景龙,陈根余,陈焱,高云峰
申请号：CN201910005241.8
申请日：20190103
公开号：CN109570755A
公开日：
20190405
专利内容由知识产权出版社提供
摘要：本发明适用于激光焊接技术领域，公开了一种激光焊接气体保护装置、激光焊接设备及应用方法。

装置本体具有用于供激光穿过的内环孔，装置本体于内环孔内设置有用于朝斜上方吹气的第一吹气孔，内环孔的底部处设置有用于朝向于斜下方的第二吹气孔和朝下方的第三吹气孔，装置本体设置有连通于第一吹气孔的第一进气口和连通于第二吹气孔以及第三吹气孔的第二进气口；装置本体内设置有用于容纳冷却液的冷却腔。

激光焊接设备包括上述激光焊接气体保护装置。

本发明所提供的一种激光焊接气体保护装置、激光焊接设备及应用方法，避免激光焊接气体保护装置因温度过高而损坏，利于延长设备的使用寿命及利于延长设备的维护周期，可靠性佳。

申请人：大族激光科技产业集团股份有限公司,大族激光智能装备集团有限公司
地址：518000 广东省深圳市南山区深南大道9988号
国籍：CN
代理机构：深圳众鼎专利商标代理事务所(普通合伙)
代理人：黄章辉
更多信息请下载全文后查看。

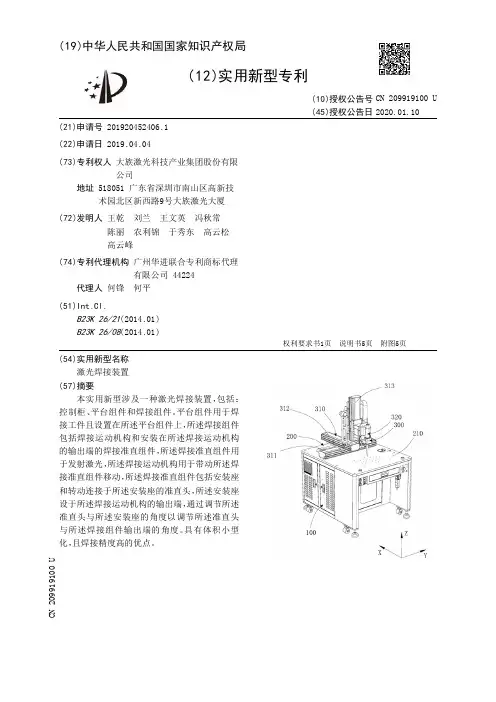

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920452406.1(22)申请日 2019.04.04(73)专利权人 大族激光科技产业集团股份有限公司地址 518051 广东省深圳市南山区高新技术园北区新西路9号大族激光大厦(72)发明人 王乾　刘兰　王文英　冯秋常　陈丽　农利锦　于秀东　高云松　高云峰　(74)专利代理机构 广州华进联合专利商标代理有限公司 44224代理人 何锋　何平(51)Int.Cl.B23K 26/21(2014.01)B23K 26/08(2014.01)(54)实用新型名称激光焊接装置(57)摘要本实用新型涉及一种激光焊接装置，包括：控制柜、平台组件和焊接组件。

平台组件用于焊接工件且设置在所述平台组件上，所述焊接组件包括焊接运动机构和安装在所述焊接运动机构的输出端的焊接准直组件，所述焊接准直组件用于发射激光，所述焊接运动机构用于带动所述焊接准直组件移动，所述焊接准直组件包括安装座和转动连接于所述安装座的准直头，所述安装座设于所述焊接运动机构的输出端，通过调节所述准直头与所述安装座的角度以调节所述准直头与所述焊接组件输出端的角度。

具有体积小型化，且焊接精度高的优点。

权利要求书1页 说明书5页 附图5页CN 209919100 U 2020.01.10C N 209919100U权　利　要　求　书1/1页CN 209919100 U1.一种激光焊接装置，其特征在于，包括：控制柜，用于安装电器元件；平台组件，设置在所述控制柜上，用于装夹工件；以及焊接组件，设置在所述平台组件上，用于焊接工件，所述焊接组件包括焊接运动机构和安装在所述焊接运动机构的输出端的焊接准直组件，所述焊接准直组件用于发射激光，所述焊接运动机构用于带动所述焊接准直组件移动，所述焊接准直组件包括安装座和转动连接于所述安装座的准直头，所述安装座设于所述焊接运动机构的输出端，通过调节所述准直头与所述安装座的角度以调节所述准直头与所述焊接组件输出端的角度。

专利名称：一种激光焊接气体保护系统
专利类型：实用新型专利
发明人：胡佩佩,张登明,潮家燚,欧阳自鹏,王桃章,李中权,杨长祺
申请号：CN202120516873.3
申请日：20210311
公开号：CN216730052U
公开日：
20220614
专利内容由知识产权出版社提供
摘要：本实用新型提供了激光焊接气体保护系统,包括激光焊接系统和气体保护系统，所述气体保护系统安装在激光焊接系统上；所述激光焊接系统包括焊接头；所述气体保护系统包括气源和喷嘴，所述喷嘴在待焊接件呈相对设置的两侧均设置有一个，两个所述喷嘴均正对待焊接件，两个所述喷嘴与气源之间均连通有气管，两个所述喷嘴与焊接头之间均连接有柔性管，任一所述喷嘴上的气管和柔性管均连通；两个所述喷嘴均包括喇叭形扁嘴出气口。

通过两个相对设置的喷嘴，实现了激光焊接焊缝的正面和背面的同步保护，从而有助于提高保护系统的适用性，且有助于提高对待焊接件的保护效果。

申请人：上海杭和智能科技有限公司
地址：201100 上海市闵行区元江路3883号4幢2层3201-3204、3216室
国籍：CN
代理机构：上海段和段律师事务所
更多信息请下载全文后查看。

专利名称：一种用于激光焊接的气体保护装置专利类型：实用新型专利
发明人：袁博
申请号：CN202020760777.9
申请日：20200509
公开号：CN212734630U
公开日：
20210319
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于激光焊接的气体保护装置，包括外壳，所述外壳内壁的两侧之间固定安装有激光输出端，所述外壳两侧的底部均开设有空槽，所述孔槽的内部设置有高度调节装置，所述外壳体两侧的底部通过高度调节装置固定连接有滑动框架，所述滑动框架顶部的两侧均开设滑槽，包括激光焊接。

本实用新型利用通过气泵通电启动，气泵第一接口连接的输气装置开始吸气，输气装置另一端连接防护罩，防护罩开始吸收激光聚焦头与金属焊接所产生的气体，气体通过气泵再次把有害气体输出到废水处理装置中进行过滤，然后经过出气后进行排出，有利于环保，也可以通过螺帽调动进而调节激光焦距，有利与不同厚度材质焊接。

申请人：苏州新天将机械科技有限公司
地址：215437 江苏省苏州市太仓市沙溪镇岳王市西路88号
国籍：CN
代理机构：上海宏京知识产权代理事务所(普通合伙)
代理人：周婷婷
更多信息请下载全文后查看。

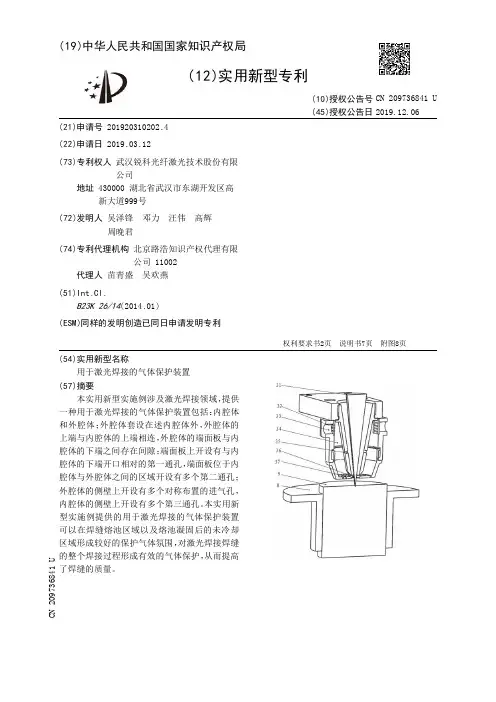

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310202.4(22)申请日 2019.03.12(73)专利权人 武汉锐科光纤激光技术股份有限公司地址 430000 湖北省武汉市东湖开发区高新大道999号(72)发明人 吴泽锋　邓力　汪伟　高辉　周晚君　(74)专利代理机构 北京路浩知识产权代理有限公司 11002代理人 苗青盛　吴欢燕(51)Int.Cl.B23K 26/14(2014.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称用于激光焊接的气体保护装置(57)摘要本实用新型实施例涉及激光焊接领域，提供一种用于激光焊接的气体保护装置包括：内腔体和外腔体；外腔体套设在述内腔体外，外腔体的上端与内腔体的上端相连，外腔体的端面板与内腔体的下端之间存在间隙；端面板上开设有与内腔体的下端开口相对的第一通孔，端面板位于内腔体与外腔体之间的区域开设有多个第二通孔；外腔体的侧壁上开设有多个对称布置的进气孔，内腔体的侧壁上开设有多个第三通孔。

本实用新型实施例提供的用于激光焊接的气体保护装置可以在焊缝熔池区域以及熔池凝固后的未冷却区域形成较好的保护气体氛围，对激光焊接焊缝的整个焊接过程形成有效的气体保护，从而提高了焊缝的质量。

权利要求书2页 说明书7页 附图8页CN 209736841 U 2019.12.06C N 209736841U权　利　要　求　书1/2页CN 209736841 U1.一种用于激光焊接的气体保护装置，其特征在于，包括：内腔体和外腔体；所述内腔体的结构为上下开口的中空结构；所述外腔体的结构为上端开口、下端具有端面板的中空结构；所述外腔体套设在所述内腔体外，所述外腔体的上端与所述内腔体的上端相连，所述端面板与所述内腔体的下端之间存在间隙；所述端面板上开设有与所述内腔体的下端开口相对的第一通孔，所述端面板位于所述内腔体与所述外腔体之间的区域开设有多个第二通孔；所述外腔体的侧壁上开设有多个对称布置的进气孔，所述内腔体的侧壁上开设有多个第三通孔。

专利名称：一种激光焊接气体保护装置专利类型：实用新型专利
发明人：王健,杨亮,高明
申请号：CN202122943398.0
申请日：20211127
公开号：CN216370669U
公开日：
20220426
专利内容由知识产权出版社提供
摘要：本申请公开了一种激光焊接气体保护装置，属于激光焊接技术领域。

它包括上罩体、激光焊接枪和保护气喷嘴，激光焊接枪固定套接有菱形管，且菱形管与上罩体罩底的一端活动套设，菱形管的外壁的一侧设有多个弹簧，且多个弹簧的两端分别与菱形管和上罩体的侧壁固定，保护气喷嘴固定于上罩体的一侧，且保护气喷嘴的喷管延伸至上罩体内，上罩体的下方设有下罩体，且上罩体和下罩体的开口呈相向设置，上罩体的侧壁固定连通有导管，且导管的另一端与下罩体固定连通，上罩体上还设有与下罩体相匹配的吸附组件。

本申请能够在焊接过程中对焊接处的上下两侧都能够进行喷气保护，进而提高焊接的效果，且降低了惰性气体的损耗。

申请人：华业激光技术(无锡)有限公司
地址：214000 江苏省无锡市江阴市申港街道港城大道988-29号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种激光指示焊接保护气装置专利类型：实用新型专利
发明人：邢志红
申请号：CN201420353570.4
申请日：20140627
公开号：CN203900737U
公开日：
20141029
专利内容由知识产权出版社提供
摘要：本实用新型所提供的激光指示焊接保护气装置属于激光焊接设备技术领域。

适用于激光焊接机的惰性气体保护装置的定位。

该装置在激光焊接机的惰性气体保护装置的尾端安装有红色激光发生器，红色激光发生器发射的激光朝向激光焊接机的惰性气体保护装置的喷嘴方向，且该红色激光与激光焊接机的惰性气体保护装置发射的惰性气体同轴输出，新型激光指示焊接保护气装置上还设置有用于调整激光焊接机的惰性气体保护装置朝向的夹扣。

该新型激光指示焊接保护气装置能提供激光焊接点的指示，可使操作人员方便找准保护气吹送方向位置，结构简洁，操作方便，具较大实用价值。

申请人：湖北多贝尔激光自动化有限责任公司
地址：430200 湖北省武汉市东湖新技术开发区凤凰园一路7号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：杨立
更多信息请下载全文后查看。
