激光焊接保护气喷嘴的改进

序号项目名称项目组长组员一组员二组员三组员四指导教师立项级别院系奖项1管材局部加热局部胀形新方法及专用装置王志彪梁峰龙建周郭凤梅何祝斌校级材料一等2超薄金相试样外圆切割片（切割片厚度0.6-1mm）张宝为陈静怡郑新海常帅王悦韩兆祥校级材料一等3Fe@SiO2(TiO2)纳米复合材料的制备方法及吸波收性能研付立顺徐镭李晓鹏李昕甄良国家级材料一等4水面漂浮物自动清理机器人鲍陈磊于一帆陈姝妍刘冰雷呈喜国家级电气一等5基于SOPC的无位置传感器直流无刷电动机远程监控系统顾春阳万鹏陈宇刘冰杨春玲国家级电气一等6基于电磁超声的列车轮对踏面缺陷在线监测装置米武军刘宝泉袁鹏冯剑钊王淑娟国家级电气一等7射频实验系统新型天线小型化的研究史雨薇李忻媛李威蔚苟元潇傅佳辉国家级电信一等8碳纳米管天线在THz波段的辐射特性研究吴迪徐舒凝吕镇基袭向明吴群国家级电信一等9基于形状记忆聚合物的盲人读写用具的研制徐燕意柯慧彬王名川任书楠冷劲松校级航天一等10以非晶金刚石为增频衬底的高频薄膜声表面波器件的研究党禹李洒王君王赛朱嘉琦国家级航天一等11PBO纤维与碳纤维混杂加固修补混凝土实验研究屈慕超梁希凤张煜梓张春华国家级化工一等12纳米硫化物光催化剂的制备改性及分解水制氢性能申造宇王旭周安坤陈刚国家级化学一等13以导电陶瓷粉研制光敏固化导电胶李佳龙徐晶晶米南王位庞旭郝素娥国家级化学一等14模块化多功能灾害救援机器人李路张晨锋王清川张锋宋宝玉国家级机电一等15自适应活叶风光互补垂直轴风力发电机支钞李中杰罗亮亮章思龙张洋洋曲建俊国家级机电一等16小型多功能飞艇杜昊任伟古田吕文斌古乐校级机电一等17虚拟细胞仿实验真平台的设计与开发罗学敏张焜张永辉唐国华胡燊王宽全国家级计算机一等18援助城市特殊人群的多功能爱心小屋可拓设计研究邹韵朱道远王如菲王宇彤林建群校级建筑一等19汽轮机轴系故障诊断算法开发朱鹏飞曾辉胡清华校级能源一等20压敏水泥基传感元件机器智能混凝土构件王春圆李兆杨金鑫张书强韩宝国国家级土木一等21基于微弧放电的铝合金结构表面绿色现场修复新工艺研究韩晓东田原吴骋捷刘伟涛王亚明国家级材料二等22稀土掺杂CaTiO3纳米粉体的制备及其上转换性能研究李宇龙孙帆李丽萍陈向群校级材料二等23激光焊接保护气喷嘴的改进张澐龙贺晓斌陈彦宾校级材料二等序号项目名称项目组长组员一组员二组员三组员四指导教师立项级别院系奖项24一维碳化硅纳米材料的制备王声函李锋马飞翔黄小萧校级材料二等25管材胀形性能专用测试系统的研究孙毅赵龙磨安祥张斐然何祝斌国家级材料二等26T型接头激光-电阻同步符合焊接新方法王群潘海博王征征雷正龙国家级材料二等27基于无线通信的电梯节能化运行控制系统的研制王帅齐云松永亮张淼魏国国家级测控二等28宽电压范围太阳能在线式不间断电源李贺龙俞雁飞王勋吴凤江国家级电气二等29新型精密测厚仪张晓辉李冰黄超宫佳鹏王淑娟校级电气二等30基于反电势检测转子位置无刷直流电机控制的研究郭庆波倪天刘奇杜鹏吴红星校级电气二等31简易航模飞机自动滚转平衡控制系统 何明捷杜雷雨吴昊张宇航李延泽校级电信二等32基于光强调制的接触式光纤位移传感器设计孙乃迪刘原野张晔宋宁宁刘丽华校级航天二等33基于无线传感器网络的智能交通信号灯系统的设计王东哲李杨柳泓阳马月超刘晓为国家级航天二等34基于ZigBee无线传输技术远程控制多终端智能运输机器人张日东王一博钟楠苗勃然张坤王强国家级航天二等35利用智能材料实现波浪发电的装置研究焦阳赵林建陈科文刘彦菊国家级航天二等36微纳卫星热控/姿控一体化系统设计及实验研究司君田单晓微黄荣刘润兵张世杰校级航天二等37光子晶体新型热控薄膜的制备及表征魏华张霄楠刘峰李垚国家级航天二等38基于氧化还原蛋白质直接电化学的生物传感器研究严鹏丽程鹏吕澄贾铮校级化工二等39尺寸和形貌可控AgPb 10SbTe 12的合成及其热电性能研究王琳冷先勇陈大宏孟祥彬陈刚国家级化学二等40导电聚合物纳米复合材料的制备及性能研究周东华李颜海 唐福光郝迪韩喜江国家级化学二等41低温制备高分子杂化无机纳米材料及其光电化学性质研究陈飞刘磊胡宜栋齐荣王靖宇校级化学二等42利用光催化氧化技术处理染料废水苏丹唐宇攀牟辰中王靖宇国家级化学二等43异常地形救灾机器人---多功能“轮足式”机器人肖勇郭冬妮李俊隋明圆陈明校级机电二等44便携式雷达吴龙生林光模高启威吴振广陈明校级机电二等45公寓夜间防火自动搜寻机器人洪浛檁杨帆高庆彬詹军成张勇校级机电二等46图像采集钻探收集三位一体机器人于天宇王龙张建林世瑶姜三勇校级机电二等47凝冰路面冻融损坏检测设备研制蓝天云郭猛欧阳剑刘彦孙嵘蓉谭忆秋校级交通二等序号项目名称项目组长组员一组员二组员三组员四指导教师立项级别院系奖项48氢氩等离子体特殊光谱发射现象的研究杨彧鑫乔增熙陈琦刘维维栾伯晗国家级能源二等49添加生物质气化气的选择性自动催化还原技术王启志卢银盛苏俊伟郭浩然刘辉校级能源二等50由废水中提取木质素制备活性炭窦庆男钟铭高靖雯彭厦李欣国家级市政二等51多功能小型实验室废水处理机的设计与研究赵伟刘晓宾刘子发杨明磊刘铁峰孙丽欣校级市政二等52基于复杂钢结构无损探伤的超声线阵换能器的研制王文韬张建亮徐国洲罗福平单宝华校级土木二等53用于数据记录仪数据保护的高性能绝热材料体系研究曲抒旋包成和日董芸松孙湛张东兴校级材料三等54可埋入混凝土氯离子传感器的研制于志亮赵洪政李风泉王慧王曾全高小建校级材料三等55学生公寓照明系统的节能方案王忱夏新源蒋晓光霍炬校级测控三等56开放式实验室管理系统吕志丰姜浩黄贺林光模贾瑞张继梅校级电气三等57超磁致伸缩执行器驱动电源张子娇覃默解惠盛李立毅校级电气三等58随身物品防遗失警报装置的设计与实验李炯卉邸巾超钱彬黄冠龙张喆 校级电信三等59基于共面波导左手介质传输线的研究杨真一黄帅刘毅赵舒汪帆傅佳辉校级电信三等60无线充电器马英武沈羿禹葛印超徐磊李延泽校级电信三等61安乐死合法化问题的实证研究李江峰王研李运辰刘李明校级法学院三等62黑龙江省绿色建筑评价指标体系研究修雨泽及炜煜李明亮洪羽明刘先明王要武国家级管理三等63水工纳米混凝土抗渗性能研究杨津漆道海蔡文文邹超英 郑秀华国家级管理三等64飞行物体的探测和轨迹瞄准研究孙益丰冯佳徐少雄李琪何皓王喜斌校级航天三等65镁合金表面原位构筑生物活性梯度涂层张晓磊赵剑蓝立高姚忠平校级化工三等66AZ91D镁合金表面化学镀镍工艺研究杨炜婧赵彦彪袁伟坚潘通安茂忠校级化工三等67高效抗寒防水帐篷保温新涂料的探索实验研究范曾宋乐颖张隆魏华赵九蓬国家级化工三等68新型可控水溶性高分子载药膜材料的研制姚宇环岳利培崔莹刘发堂胡桢校级化工三等69基于声悬浮效应的超声波离合器研制霍斌吴警李海涛郭一澎曲建俊国家级机电三等70远程光学振动传感装置吴凡于济洲韩松峰赵远校级基础学部三等序号项目名称项目组长组员一组员二组员三组员四指导教师立项级别院系奖项71新型LED散热结构设计 赵鑫田艳红校级基础学部三等72基于草图的图形检索李雪高寒张成陈盛刘绍辉校级计算机三等73企业级网络内容监管系统张永胜陈贺张伟哲校级计算机三等74会“说话”的图片刘志杨赫吴锐校级计算机三等75三维虚拟学生公寓的设计与实现林琪冯浩张宏王晨校级媒体系三等76基于活性（半）焦的可资源化烟气脱硫技术研究孙飞张敏李阳秦裕琨高继慧国家级能源三等77土壤有效导热系数及地下水流速测试装置的研制何壮睿牛臣基方兴李炳熙国家级能源三等78基于红外测温技术的智能室内温控系统牛春洋葛衍明庞永超王小继阮立明校级能源三等79发动机纳米流体冷却系统优化设计彭稳根刘志远陈广亮何玉荣校级能源三等80涡轮叶片冷却结构参数化设计李勇迟重然肖颖杰李斌黄洪雁校级能源三等81一个新基因的鉴定李凯李露刘洋卢秀清吴琼国家级生命三等82迷你型直饮水紫外消毒器的设计和制作关若曦郭泽冲王文影陈忠林校级市政三等83正渗透海水淡化系统研究朱君涛赵重阳徐智恒张怡马军国家级市政三等84基于菌根生物技术的农业面源污染防治新方法邱天张姣高雪彬王立校级市政三等85基于光催化技术的新型空气净化器郭航杨友强高国瀛陈忠林校级市政三等86冰结构的光线测试技术研究张磊蒋中国宋晓旭李麒麟周智国家级土木三等87全张力体系结构设计及力学性能研究尹弘峰杨丰源刘发军丁思华范峰校级土木三等88恒高温作用下钢管约束混凝土短柱力学性能分析高广燕李利刚孙霖张浩张超东杨华校级土木三等89强度型光纤传感实验平台雷世明余深伟黄金鑫辛丽国家级物理三等90基于随机共振进行弱信号探测的实验研究朱光起丁珂高瑞林孙世卓张宇校级物理三等91超声波导盲装置的研究丁文进侯振东申楠刘世刚校级物理三等92用于直接乙醇固体氧化物燃料电池复合阳极材料研究关成志白阳吕喆校级物理三等序号项目名称项目组长组员一组员二组员三组员四指导教师立项级别院系奖项一等奖20项（材料3项），二等奖32项（材料6项），三等奖40项（材料2项），推荐的11个项目都获奖了。

奥氏体不锈钢由于在钢中加入了较高含量的Ｃｒ、Ｎｉ等元素而具有高度的化学稳定性，因此在氧化性、中性以及弱还原性介质中均具有良好的耐蚀性，并具有优良的力学性能、工艺性能和焊接性能，可广泛应用于石油、化工、船舶等工业领域。

在１Ｃｒ１８Ｎｉ９Ｔｉ奥氏体不锈钢高功率激光焊接过程中，由于激光热源光斑直径小、能量密度高、焊接速度快，使得激光焊接接头力学性能较常规的焊接方法有较大的优越性。

为了获得高质量的焊接接头，必须在焊接过程中对熔池部位进行严格的保护，防止由于熔池被氧化而影响到焊件的使用性能。

试验采用德国Ｒｏｆｉｎ的３ｋＷ板条式ＣＯ２气体激光器，激光器输出的激模式近似于基模，光斑直径为０．４ｍｍ。

试验过程中气体保护方式采用侧吹与同轴顶吹两种保护方式，焊接接头形式为叠接，上板厚为１．２ｍｍ，下板厚为５ｍｍ，焊后对其进行打压试验，要求焊后焊件能承受８０ｋｇ的压力。

试验过程中保持激光焊接工艺参数不变，在此条件下比较了不同保护方式下气体的保护效果，研究了不同保护气体、喷嘴高度对不锈钢激光深熔焊接熔透率及焊缝宽度的影响。

在激光焊接过程中，在不同保护效果下不锈钢能够得到白、黄、棕、蓝、黑等几种不同的表面颜色，从不同的表面颜色可反映出焊接过程中熔池被氧化的程度，这直接影响到焊接接头力学性能及耐腐蚀性。

试验中发现试样的破坏位置总是出现在焊缝的热影响区处，这是因为不锈钢在焊接时热影响区出现软化现象。

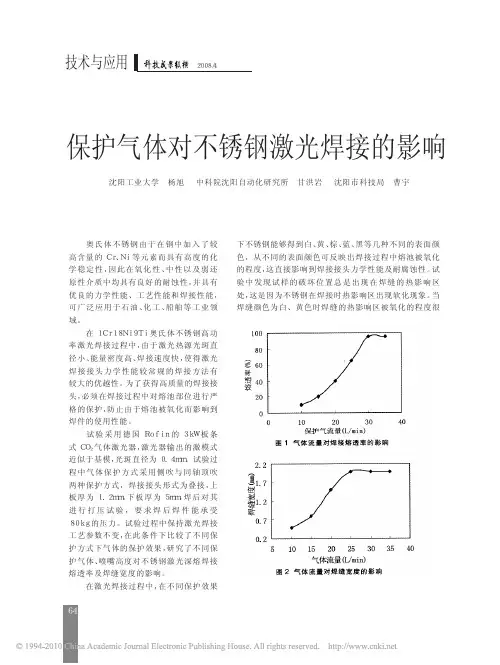

当焊缝颜色为白、黄色时焊缝的热影响区被氧化的程度很保护气体对不锈钢激光焊接的影响沈阳工业大学杨旭中科院沈阳自动化研究所甘洪岩沈阳市科技局曹宇技术与应用２００８／４图１气体流量对焊接熔透率的影响图２气体流量对焊缝宽度的影响小，焊接试样能够承受８０ｋｇ的压力，而当保护效果欠佳出现另三种颜色时焊缝热影响区的氧化痕迹肉眼能清楚地看出，在对其进行承压试验时该焊缝在没达到要求的８０ｋｇ压力时就会从焊缝的热影响区处开裂，严重影响到焊件的承压能力。

激光焊接机中保护气体的注意点
来源：奥华激光保护气体①
作用
１．不让氧化焊接部分
２．减少焊接的烟，金属蒸汽，飞溅，保护出射头
保护气体②
参考资料
有保护气体和没有保护气体的焊接情况变化（下个照片是铝，角型电池的盖子）
保护气体③
再说，用保护气体的话，比没用保护气体的时候，用保护气体的时候，焊接的深度变。

这个是按照保护气体的
照片的数据：激光机器：ＭＬ－２５５０Ａ
激光焦耳：５Ｊ
激光瓦特：２００Ｗ
样品材料：ＳＵＳ３１６
保护气体④
侧面喷嘴安装方向
有的时候，保护气体的效果是按照组装的方向有不一样的结果。

如果在一个方向结果不好的话，用另一个方向也是一种方法。

保护气体⑤
种类和用法
１．氮（Ｎ）：应为价格便宜，最多用的保护气体
２．氩（Ａｒ）：价格是氮的两倍
对氮的气氛之中焊接的话会氮化的材料（例如钛）用的比较多
材料溶化的深度是比氮深了
３．氦（Ｈｅ）：有保护气泡的效果
价格是氮的六倍
一般没有用
４．氧（Ｏ２）：为了提高切断的效果用帮助热量的集中，吹泡溶化的金属
为了一样的目的，有的时候吹空气。

激光焊接时如何正确使用保护气体而氮与不锈钢发生化学反应产生的氮化物可以提高焊缝接头的强度，会有利于焊缝的力学性能提高，所以在焊接不锈钢时可以使用氮气作为保护气体。

2.氩气ArAr的电离能相对最低，在激光作用下电离程度较高，不利于控制等离子体云的形成，会对激光的有效利用率产生一定的影响，但是Ar活性非常低，很难与常见金属发生化学反应，而且Ar成本不高，除此之外，Ar的密度较大，有利于下沉至焊缝熔池上方，可以更好的保护焊缝熔池，因此可以作为常规保护气体使用。

3.氦气HeHe的电离能最高，在激光作用下电离程度很低，可以很好的控制等离子体云的形成，激光可以很好的作用于金属，而且He活性非常低，基本不与金属发生化学反应，是很好的焊缝保护气体，但是He的成本太高，一般大批量生产型产品不会使用该气体，He一般用于科学研究或者附加值非常高的产品。

保护气体的吹入方式保护气体的吹入方式目前主要有两种：一种是旁轴侧吹保护气体，如图1所示；另一种是同轴保护气体，如图2所示。

图1旁轴侧吹保护气体图2同轴保护气体两种吹入方式具体该怎么选择是多方面综合考虑的，一般情况下建议采用侧吹保护气体的方式。

保护气体吹入方式选择原则首先需要明确的是，所谓的焊缝被“氧化”仅是一种俗称，理论上是指焊缝与空气中有害成分发生化学反应导致焊缝质量变差，常见是焊缝金属在一定温度下与空气中的氧、氮、氢等发生化学反应。

防止焊缝被“氧化”就是减少或者避免这类有害成分与高温状态下的焊缝金属接触，这种高温状态不仅仅是熔化的熔池金属，而是从焊缝金属被熔化时一直到熔池金属凝固并且其温度降低至一定温度以下整个时间段过程。

比如说钛合金焊接，当温度在300℃以上时能快速吸氢，450℃以上时能快速吸氧，600℃以上时能快速吸氮，所以钛合金焊缝在凝固后并且温度降低至300℃以下这个阶段内均需受到有效的保护效果，否则就会被“氧化”。

从上述描述不难明白，吹入的保护气体不仅仅需要适时对焊缝熔池进行保护，还需要对已经焊接过的刚刚凝固的区域进行保护，所以一般均采用图1所示的旁轴侧吹保护气体，因为这种方式的保护方式相对于图2中的同轴保护方式的保护范围更广泛，尤其是对焊缝刚刚凝固的区域有较好的保护。

保护气体在激光焊接和清洗机上的作用保护气体在激光焊接和清洗机上的作用手持式激光焊接机焊接为什么要使用保护气体？原因可以分为三点：原因一：保护聚焦透镜免受金属蒸汽污染和液滴溅射保护气体可以保护激光焊接机的聚焦镜片免受金属蒸气污染和液滴溅射，特别是在大功率焊接时，由于喷雾变得特别强大，此时镜片保护更为必要。

原因二：保护气体对消散大功率激光焊接产生的等离子屏蔽特别有效金属蒸气汲取激光束并电离成等离子云，金属蒸气四周的保护气体也因加热而电离。

假如等离子体过多，则激光束在肯定程度上被等离子体消耗。

等离子体作为第二能量存在于工作表面上，导致更浅的穿透和更宽的池表面。

通过加添电子与离子和中性原子的三次碰撞来加添电子复合率，从而降低等离子体中的电子密度。

中性原子越轻，碰撞频率越高，复合率越高；另一方面，只有具有高电离能的保护气体不会由于气体本身的电离而加添电子密度。

原因三：保护气体在焊接过程中可以保护工件不被氧化激光焊接机必需有气体保护，程序必需设置为先发出保护气体，再发出激光，以防止脉冲激光在连续加工过程中氧化。

惰性气体可以保护熔池。

焊接某些材料时，表面氧化可以疏忽不计。

然而，对于大多数应用来说，氦气、氩气、氮气和其他气体通常用于屏蔽，从而保护工件免受焊接过程的影响。

氧化。

以上就是激光焊接机焊接使用保护气体的原因。

提示您，氦气一般用作保护气体，可以地抑制等离子体，从而加添熔深，提高焊接速度；并且重量轻，能逸出，不易产生毛孔。

当然，从我们实际焊接的效果来看，氩气保护的效果还不错。

汉腾激光专业生产激光焊接机，有需要的老板可以随时咨询。

1 / 1。

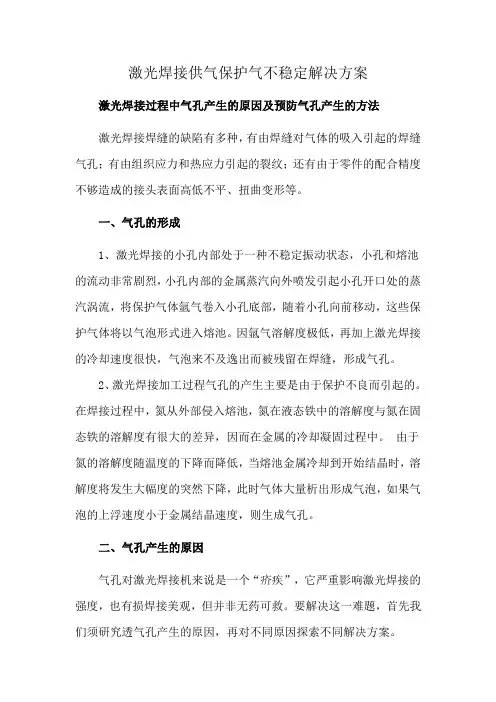

激光焊接供气保护气不稳定解决方案激光焊接过程中气孔产生的原因及预防气孔产生的方法激光焊接焊缝的缺陷有多种，有由焊缝对气体的吸入引起的焊缝气孔；有由组织应力和热应力引起的裂纹；还有由于零件的配合精度不够造成的接头表面高低不平、扭曲变形等。

一、气孔的形成1、激光焊接的小孔内部处于一种不稳定振动状态，小孔和熔池的流动非常剧烈，小孔内部的金属蒸汽向外喷发引起小孔开口处的蒸汽涡流，将保护气体氩气卷入小孔底部，随着小孔向前移动，这些保护气体将以气泡形式进入熔池。

因氩气溶解度极低，再加上激光焊接的冷却速度很快，气泡来不及逸出而被残留在焊缝，形成气孔。

2、激光焊接加工过程气孔的产生主要是由于保护不良而引起的。

在焊接过程中，氮从外部侵入熔池，氮在液态铁中的溶解度与氮在固态铁的溶解度有很大的差异，因而在金属的冷却凝固过程中。

由于氮的溶解度随温度的下降而降低，当熔池金属冷却到开始结晶时，溶解度将发生大幅度的突然下降，此时气体大量析出形成气泡，如果气泡的上浮速度小于金属结晶速度，则生成气孔。

二、气孔产生的原因气孔对激光焊接机来说是一个“疥疾”，它严重影响激光焊接的强度，也有损焊接美观，但并非无药可救。

要解决这一难题，首先我们须研究透气孔产生的原因，再对不同原因探索不同解决方案。

在大多数激光焊接加工时，激光焊接机的送气嘴需同时送出保护气体以防止焊缝氧化和避免金属气体污染焦透镜。

而气孔产生的原因大多就是激光焊接加工时保护气体使用不当造成的，但不同的保护气体原因略有不同。

1、氮气产生气孔的原因在激光焊接过程中，氮从外部侵入熔池，氮在液态铁中的溶解度与氮在固态铁的溶解度有很大的差异，因而在金属的冷却凝固过程中，由于氮的溶解度随温度的下降而降低，当熔池金属冷却到开始结晶时，溶解度将发生大幅度的突然下降，此时气体大量析出形成气泡，如果气泡的上浮速度小于金属结晶速度，则生成气孔。

2、氩气产生气孔的原因激光焊接时，小孔内部的金属蒸汽向外喷发引起小孔开口处的蒸汽涡流，将氩气卷入小孔底部，随着小孔向前移动，这些氩气将以气泡形式进入熔池。

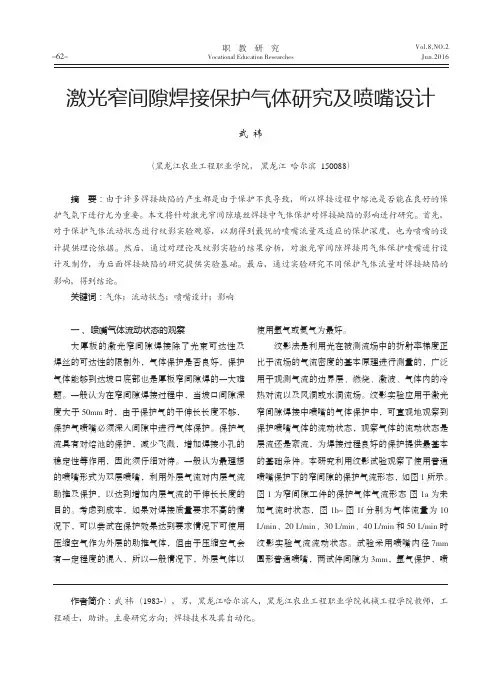

激光窄间隙焊接保护气体研究及喷嘴设计武 衤韦（黑龙江农业工程职业学院， 黑龙江 哈尔滨 150088）摘　要：由于许多焊接缺陷的产生都是由于保护不良导致，所以焊接过程中熔池是否能在良好的保护气氛下进行尤为重要。

本文将针对激光窄间隙填丝焊接中气体保护对焊接缺陷的影响进行研究。

首先，对于保护气体流动状态进行纹影实验观察，以期得到最优的喷嘴流量及适应的保护深度，也为喷嘴的设计提供理论依据。

然后，通过对理论及纹影实验的结果分析，对激光窄间隙焊接用气体保护喷嘴进行设计及制作，为后面焊接缺陷的研究提供实验基础。

最后，通过实验研究不同保护气体流量对焊接缺陷的影响，得到结论。

关键词：气体；流动状态；喷嘴设计；影响一 、喷嘴气体流动状态的观察大厚板的激光窄间隙焊接除了光束可达性及焊丝的可达性的限制外，气体保护是否良好，保护气体能够到达坡口底部也是厚板窄间隙焊的一大难题。

一般认为在窄间隙焊接过程中，当坡口间隙深度大于50mm时，由于保护气的干伸长长度不够，保护气喷嘴必须深入间隙中进行气体保护。

保护气流具有对熔池的保护，减少飞溅，增加焊接小孔的稳定性等作用，因此须仔细对待。

一般认为最理想的喷嘴形式为双层喷嘴，利用外层气流对内层气流助推及保护，以达到增加内层气流的干伸长长度的目的。

考虑到成本，如果对焊接质量要求不高的情况下，可以尝试在保护效果达到要求情况下可使用压缩空气作为外层的助推气体，但由于压缩空气会有一定程度的混入，所以一般情况下，外层气体以使用氩气或氦气为最好。

纹影法是利用光在被测流场中的折射率梯度正比于流场的气流密度的基本原理进行测量的，广泛用于观测气流的边界层、燃烧、激波、气体内的冷热对流以及风洞或水洞流场。

纹影实验应用于激光窄间隙焊接中喷嘴的气体保护中，可直观地观察到保护喷嘴气体的流动状态，观察气体的流动状态是层流还是紊流，为焊接过程良好的保护提供最基本的基础条件。

本研究利用纹影试验观察了使用普通喷嘴保护下的窄间隙的保护气流形态，如图1所示。

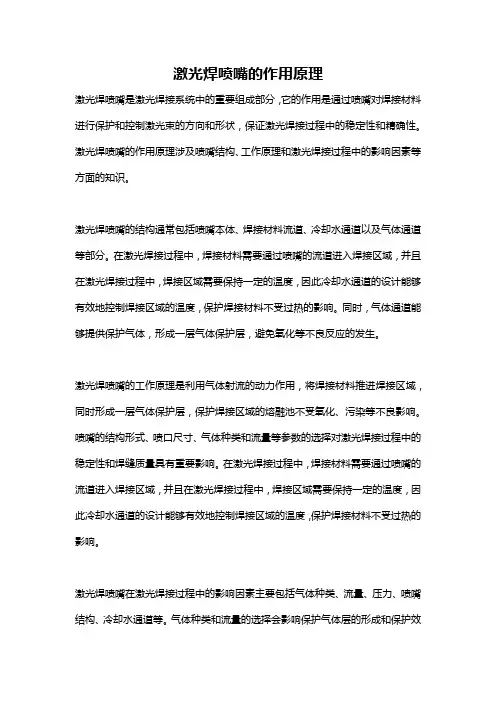

激光焊喷嘴的作用原理激光焊喷嘴是激光焊接系统中的重要组成部分，它的作用是通过喷嘴对焊接材料进行保护和控制激光束的方向和形状，保证激光焊接过程中的稳定性和精确性。

激光焊喷嘴的作用原理涉及喷嘴结构、工作原理和激光焊接过程中的影响因素等方面的知识。

激光焊喷嘴的结构通常包括喷嘴本体、焊接材料流道、冷却水通道以及气体通道等部分。

在激光焊接过程中，焊接材料需要通过喷嘴的流道进入焊接区域，并且在激光焊接过程中，焊接区域需要保持一定的温度，因此冷却水通道的设计能够有效地控制焊接区域的温度，保护焊接材料不受过热的影响。

同时，气体通道能够提供保护气体，形成一层气体保护层，避免氧化等不良反应的发生。

激光焊喷嘴的工作原理是利用气体射流的动力作用，将焊接材料推进焊接区域，同时形成一层气体保护层，保护焊接区域的熔融池不受氧化、污染等不良影响。

喷嘴的结构形式、喷口尺寸、气体种类和流量等参数的选择对激光焊接过程中的稳定性和焊缝质量具有重要影响。

在激光焊接过程中，焊接材料需要通过喷嘴的流道进入焊接区域，并且在激光焊接过程中，焊接区域需要保持一定的温度，因此冷却水通道的设计能够有效地控制焊接区域的温度，保护焊接材料不受过热的影响。

激光焊喷嘴在激光焊接过程中的影响因素主要包括气体种类、流量、压力、喷嘴结构、冷却水通道等。

气体种类和流量的选择会影响保护气体层的形成和保护效果，不同的焊接材料需要选择适当的保护气体种类和流量。

压力的选择会影响焊接材料的流动速度和喷嘴的射流形状，不同的焊接材料以及不同的焊接条件需要选择适当的压力。

喷嘴的结构形式和喷口尺寸的选择会影响激光束的形状和聚焦效果，不同的焊接要求需要选择不同的喷嘴结构和喷口尺寸。

冷却水通道的设计会影响焊接区域的温度分布和冷却效果，有效的冷却水通道设计可以保护焊接材料不受过热的影响，同时也可以延长喷嘴的使用寿命。

总之，激光焊喷嘴在激光焊接过程中起着非常重要的作用。

它能够通过喷嘴的结构和工作原理保护焊接材料，控制焊接过程中的气体保护层形成和保护效果，同时也能够通过气体射流的动力作用推进焊接材料进入焊接区域。

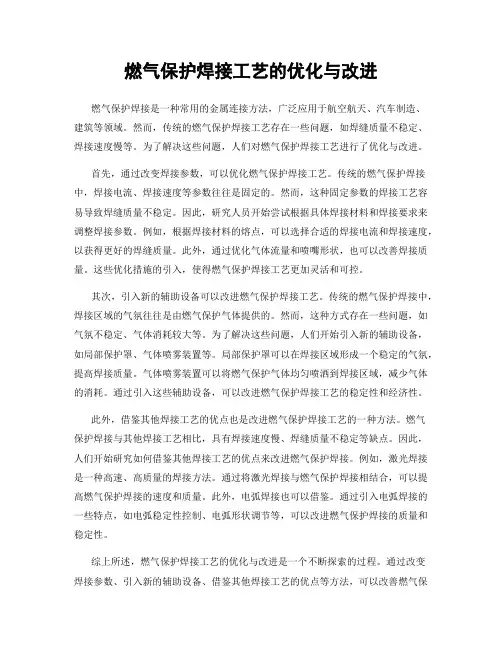

燃气保护焊接工艺的优化与改进燃气保护焊接是一种常用的金属连接方法，广泛应用于航空航天、汽车制造、建筑等领域。

然而，传统的燃气保护焊接工艺存在一些问题，如焊缝质量不稳定、焊接速度慢等。

为了解决这些问题，人们对燃气保护焊接工艺进行了优化与改进。

首先，通过改变焊接参数，可以优化燃气保护焊接工艺。

传统的燃气保护焊接中，焊接电流、焊接速度等参数往往是固定的。

然而，这种固定参数的焊接工艺容易导致焊缝质量不稳定。

因此，研究人员开始尝试根据具体焊接材料和焊接要求来调整焊接参数。

例如，根据焊接材料的熔点，可以选择合适的焊接电流和焊接速度，以获得更好的焊缝质量。

此外，通过优化气体流量和喷嘴形状，也可以改善焊接质量。

这些优化措施的引入，使得燃气保护焊接工艺更加灵活和可控。

其次，引入新的辅助设备可以改进燃气保护焊接工艺。

传统的燃气保护焊接中，焊接区域的气氛往往是由燃气保护气体提供的。

然而，这种方式存在一些问题，如气氛不稳定、气体消耗较大等。

为了解决这些问题，人们开始引入新的辅助设备，如局部保护罩、气体喷雾装置等。

局部保护罩可以在焊接区域形成一个稳定的气氛，提高焊接质量。

气体喷雾装置可以将燃气保护气体均匀喷洒到焊接区域，减少气体的消耗。

通过引入这些辅助设备，可以改进燃气保护焊接工艺的稳定性和经济性。

此外，借鉴其他焊接工艺的优点也是改进燃气保护焊接工艺的一种方法。

燃气保护焊接与其他焊接工艺相比，具有焊接速度慢、焊缝质量不稳定等缺点。

因此，人们开始研究如何借鉴其他焊接工艺的优点来改进燃气保护焊接。

例如，激光焊接是一种高速、高质量的焊接方法。

通过将激光焊接与燃气保护焊接相结合，可以提高燃气保护焊接的速度和质量。

此外，电弧焊接也可以借鉴。

通过引入电弧焊接的一些特点，如电弧稳定性控制、电弧形状调节等，可以改进燃气保护焊接的质量和稳定性。

综上所述，燃气保护焊接工艺的优化与改进是一个不断探索的过程。

通过改变焊接参数、引入新的辅助设备、借鉴其他焊接工艺的优点等方法，可以改善燃气保护焊接的焊缝质量和焊接速度。
