剖面图怎么看剖面图是一种常用于描述地质、地形和工程结构的图表。
通常，它将地壳、岩层、地下水等在不同深度上的变化用简化的图示表示出来。
剖面图通常由水平轴和垂直轴构成，水平轴用于表示距离，垂直轴用于表示深度。
1. 剖面图的基本元素剖面图通常包含以下几个基本元素：1.1 标题剖面图的标题应该简洁明了，能够准确概括剖面图所描述的内容。
1.2 坐标轴剖面图通常由水平轴和垂直轴构成。
水平轴表示距离，垂直轴表示深度。
1.3 描述剖面图的描述部分应该清晰地解释图中所显示的各个元素。
描述可以使用文字、符号、箭头等方式进行标注。
2. 如何解读剖面图要正确理解和解读剖面图，需要了解以下几个关键要素：2.1 地质构造信息剖面图可以显示地质构造的类型和分布。
通过观察岩层的变化、断层的位置和地层的组成，可以推断出地质构造的特征。
2.2 地层结构信息剖面图可以显示地层的厚度和顺序。
通过观察地层的厚度变化和相对位置，可以了解地层堆积的过程和地层之间的联系。
2.3 地下水信息剖面图可以显示地下水位的变化和分布。
通过观察地下水的深度和地下水流动的方向，可以了解地下水系统的特点和补给源。
2.4 其他信息剖面图还可以显示其他与地质、地形和工程结构相关的信息，例如土壤类型、岩性特征等。
通过观察这些信息，可以评估地质和工程风险，并制定相应的措施。
3. 剖面图的绘制方法绘制剖面图需要收集大量的地质数据，并经过一系列的处理和分析。
以下是一般的绘制步骤：3.1 收集数据收集所需要的地质数据，包括地面测量数据、钻孔数据、地质剖面等。
3.2 数据处理整理和处理收集到的地质数据，例如根据地质剖面确定地层的分布和厚度。
3.3 绘制图形根据处理后的数据，用适当的比例和坐标系绘制剖面图。
3.4 标注信息在绘制好的剖面图上，利用文字、符号、箭头等方式标注各种地质信息。
4. 剖面图的应用领域剖面图在地质、工程和环境领域有广泛的应用。
以下是一些常见的应用领域：4.1 地质调查剖面图可以用于地质勘探和矿产资源评估。
地震信号的剖面展示方法我折腾了好久地震信号的剖面展示方法，总算找到点门道。
一开始啊，我真的是瞎摸索。
我就知道地震信号那么复杂，要展示它的剖面肯定不简单。
我先是简单地把数据拿出来直接画图，就像把一堆乱麻直接铺开一样，结果那画面简直没法看，各种线条交叉在一起，根本看不出啥规律来。
这就是我第一个失败的尝试，我就意识到不能这么简单粗暴。
后来呀，我想着得先对数据进行处理。
就好比整理一堆衣服，得先把它们分类叠好。
我对地震信号数据按照不同的属性，像是幅度啊、频率这些来分类。
然后呢，我尝试用不同的颜色来表示不同类别的信号。
这有点像给不同种类的花朵种在不同的花坛里，并且给每个花坛刷上不同的颜色以便区分。
不过这时候又出问题了，颜色太多的时候看起来特别眼花缭乱，一不留神就看花眼了，根本找不到重点，这就是我的第二个教训。
再后来，我决定简化颜色的使用。
我选了几个关键的类别，只用三四种颜色来区分，这时候画面就清晰了不少。
然后我尝试调整坐标轴。
这坐标轴就像是地图的坐标一样重要呢。
我不断尝试不同的坐标刻度，来看看哪个比例能最好地展示出剖面的特征。
我还试过对数据进行平滑处理。
有时候地震信号数据坑坑洼洼的，就像一条很崎岖的小路。
平滑处理就像是把小路修平整一点，这样画出来的剖面曲线看起来就更顺滑，一些小的波动被去掉了，但这时候又要注意别把重要的波动也给弄没了，这可是我慢慢摸索出来的。
还有很重要的一点，在剖面展示的时候，标注一定要清楚。
就像你给别人看地图，路名什么的都得标好。
把每个信号代表的含义，坐标轴的单位等等，都清清楚楚地写在边上，这样别人或者自己再看这个剖面的时候就能一下子理解了。
现在我感觉这些小方法对地震信号的剖面展示还挺有用的，虽然可能还有其他更好的方法我还没发现，但这也是我好一通摸索的结果呢。

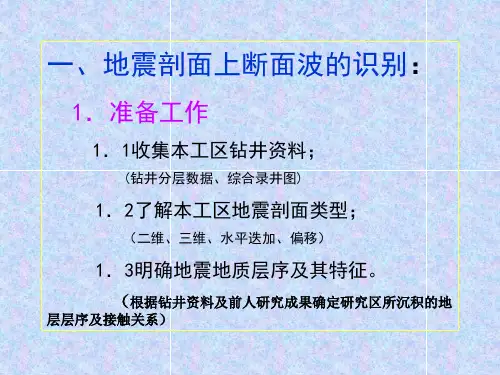

断层在地震剖面上的反映及解释论文提要断层是一种普遍存在的较复杂的地质现象，我国华北、苏北、江汉、南海北部湾盆地等地区断层都相当发育，断层对于油气的运移聚集起着很重要的控制作用，与油气形成、分布、富集有十分密切的关系，因此正确解释断层就成为地震资料解释中一个十分重要的问题。
下面我同大家一起来探讨一下这个问题。
正文断层在时间剖面上的主要特征：1.反射波同相轴错断，由于断层规模不同可表现为反射标准层错断和波阻系的错断，在断层两侧波阻关系稳定，波阻特征稳定，这一般是小型断层的反映，其特点是是断距不大，延伸较短，破碎带较窄。
2.反射同相轴数目突然增减或消失，波阻间隔突然变化，在断层的下降盘地层变厚，而上升盘地层变薄甚至缺失，这种情况往往是基底大断层裂的反映，其特点是断距大，延伸破碎带宽，这种断层对地层厚度起着控制作用，一般是划分区域构造单元的分界线。
3.反射波同相轴形状突变，反射零乱或出现空白带，这是由于断层错动引起的两侧地层产状突变，或是断层面的屏蔽作用和对射线的畸变造成的。
4.标准反射波同相轴发生分叉、合并、扭曲、强相位转换等现象，一般这是小断层的反映，但应注意这类变化有时可能是由于地表条件变化或地层岩性变化以及波的干涉等引起，区别他们要综合考虑上下波阻关系进行分析，对于地表条件引起的同相轴扭曲常表现为对不同深度的同相轴都是一样的影响。
5.异常波的出现这是识别断层的主要标志，在时间剖面上反射层中断处往往伴随出现一些异常波如绕射波，断面反射波它们一方面使记录复杂化另一方面成为确定断层的重要依据一、断层模型的剖面特征(一)水平地层中的断层图一所示是水平地层中直立断层、倾斜正断层、倾斜逆断层的断层模型和叠加剖面上的反射同相轴形态，从图中可以看出地震反射剖面特征与实际模型基本一致，断层棱点处出现绕射波。
（二）倾斜地层中的断层当断面倾斜时，断面反射波向其下倾方向偏移有以下几种情况：正向断层和反向断层上下盘地层倾向与断面倾向一致称为正向断层，上下盘地层倾向与断面倾向相反称为反向断层，在水平叠加剖面上，正向断层的两盘的反射和断面波都向下倾方向偏移，反向断层的两盘反射向断面波相反方向偏移，(图一）绕射波的极小点对应真实地层断点位置，断盘反射波在断点处与绕射波向切，断面反射相对地下真实地层的断面位置总是向下倾方向偏移。
地震剖面的显示及对比解释咱们先说说地震剖面显示吧。
这就好比是给地球内部做了个超级详细的CT扫描。
地震波在地下传播，遇到不同的地层就像小皮球碰到不同硬度的障碍物一样，会反弹回来。
这些反弹回来的地震波信号被仪器捕捉到，然后就转化成了我们看到的地震剖面图像。
你看那图像上，一道道弯弯曲曲的线条，就像是大地的心电图。
有些线条粗粗壮壮，有些又细如发丝，这可都是有讲究的。
粗线条可能代表着比较厚或者密度差异大的地层，就像盖房子用的厚砖头墙和薄木板墙肯定在图上看起来不一样嘛。
而且颜色也有说法呢，深色和浅色区域，就如同白天和黑夜的差别，它们暗示着地下地层的不同特性。
再来讲讲地震剖面的对比解释。
这可比单纯看剖面要复杂多得多啦。
就好像是把好多人的体检报告放在一起找共同点和不同点一样。
比如说有两个相邻地区的地震剖面，我们想知道这两块地下到底有啥联系和区别。
我们得仔细瞧那些线条的起伏规律。
如果一个剖面上某个地方有个大凸起，另一个剖面相同位置却是个小凹陷，这就像是两个人脸上，一个长了个大鼻子，一个却是个塌鼻子，这里面肯定有故事。
也许是地下有个大的地质构造运动，像大力士把一块地层往上顶，结果只影响到了一边，另一边没动或者还往下沉了一点呢。
有时候啊，那些看起来相似的线条也不能轻易放过。
它们就像双胞胎，表面看着一样，实际上可能有细微的差别。
这细微差别可能就是解开地下秘密的关键钥匙。
我曾经看过一组地震剖面，乍一看，两个剖面在某一层的线条几乎重合，可仔细一研究，发现其中一个线条稍微有点倾斜角度的变化。
这就好比是两个长得很像的苹果，一个果把儿直直的，一个果把儿有点歪。
这小小的倾斜可能意味着地层受到了侧向的挤压或者拉伸，也许是远古时期有板块在旁边悄悄挤了一下，就留下了这么个小痕迹。
在做地震剖面的对比解释时，经验也是相当重要的。
这就跟老中医看病似的，看得多了，一眼就能瞅出哪里不对劲。
老手们看到地震剖面，脑袋里就像有个巨大的资料库，各种地质模型刷刷刷地冒出来，然后快速比对，找出最合理的解释。

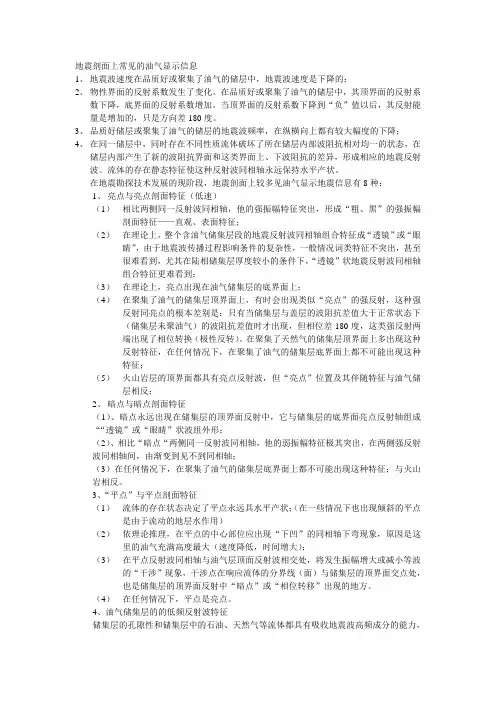

地震剖面上常见的油气显示信息1、地震波速度在品质好或聚集了油气的储层中，地震波速度是下降的；2、物性界面的反射系数发生了变化。
在品质好或聚集了油气的储层中，其顶界面的反射系数下降，底界面的反射系数增加。
当顶界面的反射系数下降到“负”值以后，其反射能量是增加的，只是方向差180度。
3、品质好储层或聚集了油气的储层的地震波频率，在纵横向上都有较大幅度的下降；4、在同一储层中，同时存在不同性质流体破坏了所在储层内部波阻抗相对均一的状态，在储层内部产生了新的波阻抗界面和这类界面上、下波阻抗的差异，形成相应的地震反射波。
流体的存在静态特征使这种反射波同相轴永远保持水平产状。
在地震勘探技术发展的现阶段，地震剖面上较多见油气显示地震信息有8种：1、亮点与亮点剖面特征（低速）（1） 相比两侧同一反射波同相轴，他的强振幅特征突出，形成“粗、黑”的强振幅剖面特征——直观、表面特征；（2） 在理论上，整个含油气储集层段的地震反射波同相轴组合特征成“透镜”或“眼睛”，由于地震波传播过程影响条件的复杂性，一般情况词类特征不突出，甚至很难看到，尤其在陆相储集层厚度较小的条件下，“透镜”状地震反射波同相轴组合特征更难看到；（3） 在理论上，亮点出现在油气储集层的底界面上；（4） 在聚集了油气的储集层顶界面上，有时会出现类似“亮点”的强反射，这种强反射同亮点的根本差别是：只有当储集层与盖层的波阻抗差值大于正常状态下（储集层未聚油气）的波阻抗差值时才出现，但相位差180度，这类强反射两端出现了相位转换（极性反转）。
在聚集了天然气的储集层顶界面上多出现这种反射特征，在任何情况下，在聚集了油气的储集层底界面上都不可能出现这种特征；（5） 火山岩层的顶界面都具有亮点反射波，但“亮点”位置及其伴随特征与油气储层相反；2、暗点与暗点剖面特征（1）、暗点永远出现在储集层的顶界面反射中，它与储集层的底界面亮点反射轴组成““透镜”或“眼睛”状波组外形；（2）、相比“暗点“两侧同一反射波同相轴，他的弱振幅特征极其突出，在两侧强反射波同相轴间，由渐变到见不到同相轴；（3）在任何情况下，在聚集了油气的储集层底界面上都不可能出现这种特征；与火山岩相反。
