地震资料解释层位标定和剖面对比

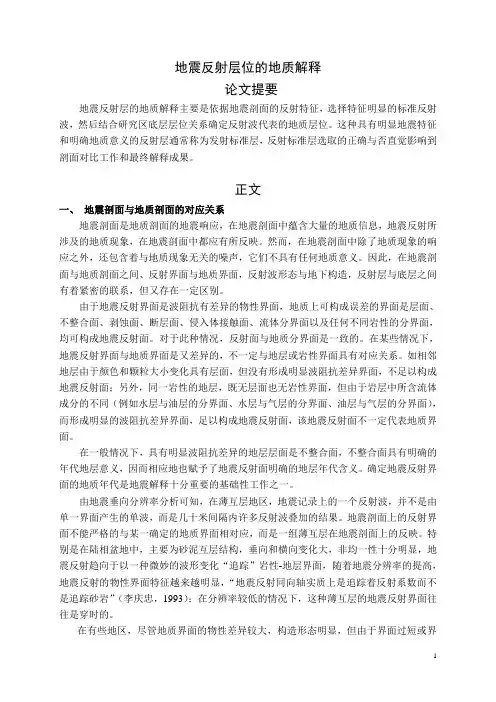

地震反射层位的地质解释论文提要地震反射层的地质解释主要是依据地震剖面的反射特征，选择特征明显的标准反射波，然后结合研究区底层层位关系确定反射波代表的地质层位。

这种具有明显地震特征和明确地质意义的反射层通常称为发射标准层，反射标准层选取的正确与否直觉影响到剖面对比工作和最终解释成果。

正文一、地震剖面与地质剖面的对应关系地震剖面是地质剖面的地震响应，在地震剖面中蕴含大量的地质信息，地震反射所涉及的地质现象，在地震剖面中都应有所反映。

然而，在地震剖面中除了地质现象的响应之外，还包含着与地质现象无关的噪声，它们不具有任何地质意义。

因此，在地震剖面与地质剖面之间、反射界面与地质界面，反射波形态与地下构造，反射层与底层之间有着紧密的联系，但又存在一定区别。

由于地震反射界面是波阻抗有差异的物性界面，地质上可构成误差的界面是层面、不整合面、剥蚀面、断层面、侵入体接触面、流体分界面以及任何不同岩性的分界面，均可构成地震反射面。

对于此种情况，反射面与地质分界面是一致的。

在某些情况下，地震反射界面与地质界面是又差异的，不一定与地层或岩性界面具有对应关系。

如相邻地层由于颜色和颗粒大小变化具有层面，但没有形成明显波阻抗差异界面，不足以构成地震反射面；另外，同一岩性的地层，既无层面也无岩性界面，但由于岩层中所含流体成分的不同（例如水层与油层的分界面、水层与气层的分界面、油层与气层的分界面），而形成明显的波阻抗差异界面，足以构成地震反射面，该地震反射面不一定代表地质界面。

在一般情况下，具有明显波阻抗差异的地层层面是不整合面，不整合面具有明确的年代地层意义，因而相应地也赋予了地震反射面明确的地层年代含义。

确定地震反射界面的地质年代是地震解释十分重要的基础性工作之一。

由地震垂向分辨率分析可知，在薄互层地区，地震记录上的一个反射波，并不是由单一界面产生的单波，而是几十米间隔内许多反射波叠加的结果。

地震剖面上的反射界面不能严格的与某一确定的地质界面相对应，而是一组薄互层在地震剖面上的反映。

名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。

层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。

2.分辨率：分辨能力是指区分两个靠近物体的能力。

度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。

时间间隔 dt 的倒数为分辨率。

垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。

横向分辨率是指横向上所能分辨的最小地质体宽度。

3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。

4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。

5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。

协调脉冲。

6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。

7.同相轴：各接收点属于同一相位振动的连线。

8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。

9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。

10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。

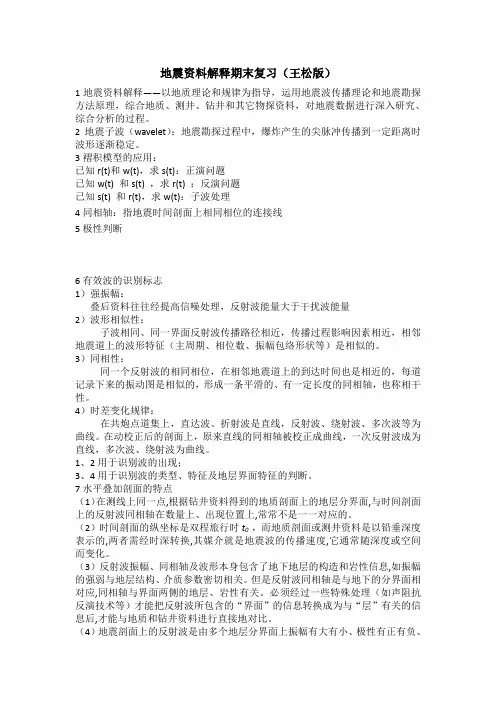

地震资料解释期末复习（王松版）1地震资料解释——以地质理论和规律为指导，运用地震波传播理论和地震勘探方法原理，综合地质、测井、钻井和其它物探资料，对地震数据进行深入研究、综合分析的过程。

2地震子波（wavelet）：地震勘探过程中，爆炸产生的尖脉冲传播到一定距离时波形逐渐稳定。

3褶积模型的应用：已知r(t)和w(t)，求s(t)：正演问题已知w(t) 和s(t) ，求r(t) ：反演问题已知s(t) 和r(t)，求w(t)：子波处理4同相轴：指地震时间剖面上相同相位的连接线5极性判断6有效波的识别标志1）强振幅：叠后资料往往经提高信噪处理，反射波能量大于干扰波能量2）波形相似性：子波相同、同一界面反射波传播路径相近，传播过程影响因素相近，相邻地震道上的波形特征（主周期、相位数、振幅包络形状等）是相似的。

3）同相性：同一个反射波的相同相位，在相邻地震道上的到达时间也是相近的，每道记录下来的振动图是相似的，形成一条平滑的、有一定长度的同相轴，也称相干性。

4）时差变化规律：在共炮点道集上，直达波、折射波是直线，反射波、绕射波、多次波等为曲线。

在动校正后的剖面上，原来直线的同相轴被校正成曲线，一次反射波成为直线，多次波、绕射波为曲线。

1、2用于识别波的出现；3、4用于识别波的类型、特征及地层界面特征的判断。

7水平叠加剖面的特点（1）在测线上同一点,根据钻井资料得到的地质剖面上的地层分界面,与时间剖面上的反射波同相轴在数量上、出现位置上,常常不是一一对应的。

（2）时间剖面的纵坐标是双程旅行时t0 ，而地质剖面或测井资料是以铅垂深度表示的,两者需经时深转换,其媒介就是地震波的传播速度,它通常随深度或空间而变化。

（3）反射波振幅、同相轴及波形本身包含了地下地层的构造和岩性信息,如振幅的强弱与地层结构、介质参数密切相关。

但是反射波同相轴是与地下的分界面相对应,同相轴与界面两侧的地层、岩性有关。

必须经过一些特殊处理（如声阻抗反演技术等）才能把反射波所包含的“界面”的信息转换成为与“层”有关的信息后,才能与地质和钻井资料进行直接地对比。

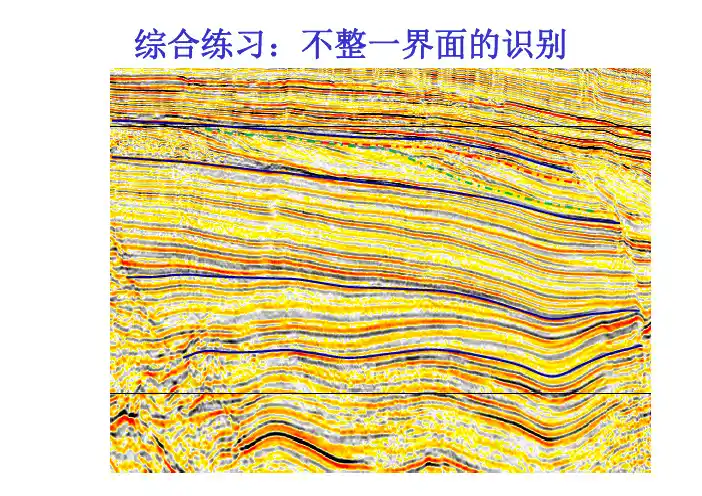

综合练习：不整一界面的识别2 地震层序分析•2.1 地震反射波的基本特征•2.2 地震反射界面的追踪对比方法•2.3 地质界面的类型和特征•2.4地震反射界面的类型、成因及区分•2.5地震层序划分对比2.5 地震层序划分对比• 2.5.1层序划分对比的主要依据• 2.5.2层序地层单元的分级• 2.5.3不同级别层序界面的地震识别• 2.5.4不同级别沉积旋回的地震识别• 2.5.5井震结合的层序综合划分对比方法• 2.5.6地震与钻井的桥式地层对比• 2.5.7地震反射界面的年代地层意义123退积式准层序组进积式准层序组123砂泥砂2旋回特征1、界面特征2.5.1 层序划分对比的主要依据（1）基于旋回周期性的分级系统•2.5.2 层序地层单元的分级（2）基于基准面变化规模的分级系统（1）基于旋回周期性的分级系统在旋回C结束时，二级最大海退面叠加在一级最大海泛面上。

不同级别旋回滨线迁移的叠加模式（2）基于基准面变化规模的分级系统层序界面为什么要强调“以不整合面及对应的整合面为界”推荐采用的层序级别及其特征•巨层序（一级层序，沿用Vail术语）：与大陆泛旋回对应•超层序（二级层序，沿用Vail术语）：与大洋中脊扩张旋回对应•构造层序（新增术语）：以区际不整合面为界，表现为盆地演化完整旋回，与盆地旋回对应。

•层序组（新增术语）：以区域不整合面为界，表现为盆地演化的特定阶段，与盆地演化的阶段相对应，•层序（三级层序，沿用Vail术语）：以超覆不整合面及对应的整合面为界，表现为一个沉积旋回，与盆地规模的基准面旋回相对应。

不同层序组中的三级层序在层序结构，沉积体系配置特征上有显著区别。

•体系域（四级层序，基本沿用Vail术语）：以首次水进面和最大水进面为界，表现为特定的地层叠置模式特征，与基准面旋回的特定阶段相对应，相当于体系域。

通常体系域与准层序组对应，但有时一个体系域也可能包含多个准层序组，在低位域尤其如此。

地震勘探原理名词解释一、名词解释：地震勘探:通过人工方法激发地震波,研究地震波在地层中传播的情况,以查明地下的地质构造,力寻找油气田或其他勘探目的服务的一种物探方法.水平叠加:将不同接收点收到的来自地下同一反射点的不同激发点的信号,经动校正后叠加起来,这种方法可以提高信噪比,改善地震记录的质量,特别是压制一种规则干扰波效果最好波形曲线:选定一个时刻t1,我们用纵坐标表示各质点离开平衡位臵的距离,就得到一条曲线,这条曲线就叫做波在t1时刻沿x方向的波形曲线.动校正:在水平界面情况下,从观测到的波的旅行时中减去正常时差Δt1得到x/2处的t0时间,这一过程叫动校正或正常时差校正.多次覆盖:对被追踪的界面进行多次观测.剖面闭合:是检查对比质量,连接层位,保证解工作正确进行的有效办法,他包括测线交点闭合,测线网的闭合,时间闭合等.几何地震学:地震波的运动学是研究地震波,波前的空间位臵与传播时间的关系，他与几何光学相似,也是引用波前,射线等几何图形来描述波的运动过程和规律,因此又叫几何地震学.水平分辨率:指沿水平方向能分辨多大的地质体,其值为根号下0.5λh.时距曲线:从地震源出发,传播主观测点的时间t与观测中点相对于激发点的距离x之间的关系剩余时差:把某个波按水平界面一次反射波作动校正后的反射波时间与共中心点处的时间tom之差.绕射波:地震波在传播过程中,如遇到一些岩性的突变点,这些突变点就会成为新震源,再次发出球面波,想四周传播,这就叫绕射波.三维地震:就是在一个观测面上进行观测,对所得资料进行三维偏移叠加处理,以获得地下地质体构造在三维空间的特征.同相轴:一串套合很好的波峰或波谷.相位:一个完整波形的第i个波峰或波谷.纵波:传播方向与质点振动方向一致的波.转换波:当一入射波入射到反射界面时,会产生与其类型相同的反射波或透射波,也会产生类型不同的,与其类型不同的称为转换波.反射定律:入射波与反射波分居法线两侧,反射角等于入射角,条件为:上下界面波阻抗存在差异,入射波与反射波类型相同.地震子波：震源产生的信号传播一段时间后，波形趋于稳定，我们称这时的地震波为地震子波。
