地震构造图的绘制及地质解释课件

• 特点: 只能验震,不能记录
• 2.地震仪：依据摆的原理设计。 • 仪器分二部分：拾震器(接受
振动)、记录器(记录震动)。 • 附件有:放大器,时钟,报警器 • 特点: 既能验震,又能记录
三.地震谱: 地震仪记录下来的起伏震动的曲线. 曲线上S-P为时差(纵、横波到达地震台的时间 差). 1、利用S-P时距曲线,可求出震中和震中距Δ （P77,图7-5）如有三个台站，则可利用测得 的三个震中距（XA、XB、XC), 用交会法可求 得震中:以XA、XB、XC为半径作圆,可得交点。 2、利用走时表，也可求震中. 每个S-P时间均 对应有一个Δ;三点求震中方法同上。 3、根据出射角求震源深度。
最强的地震活动带，80%浅源地震，90%中源地震， 所有深源地震发生在这个带内，占地震全部能量 80%. • 新西兰-印尼-台湾-日本-勘察加半岛-阿留申群岛-阿 拉斯加-美国西海岸-墨西哥-安第斯山-马尔维拉斯群 岛-南乔治亚岛 • 2.地中海—印尼地震带（阿尔卑斯--喜马拉雅山地震 带）：(欧洲、非洲交界部分)：近东西向，占地震全 部能量15%。 • ●集中了世界上15%的地震，主要是浅源、中源地震 • 3.洋脊和转换断层地震带：位于全球洋脊的轴部,全 为浅源小地震 • 4.大陆裂谷地震带：(岩石圈板块的边界)
• 陷落地震多发生在石灰岩地区，底 下掏空，顶部塌落； 火山地震局限于 火山活动带。
• (三) 地震要素： • 1.震源：岩石圈内发生振动的地方，地震波从震源出
发，向周围传播。 • 2.震中：震源在地面的垂直投影，它可以看作是地面
上的震动中心，破坏性强烈。 • 3.震源深度：震源到震中的距离。 • 震源深度一般为几km--300km，最大700公里，
• 二、地震烈度
• 烈度- --指地面及房屋建筑物遭受地震破坏的程度。 烈度大，破坏性强。

地面振动
岩石
最新课件
26
地震仪的工作原理
摆锤
弹簧
最新课件
27
现代地震仪
最新课件
28
三、地震的记录与定位
地震观测站
地震观测站
震中
震源
地震观测站
地震波传播时间图
• 最新课件 震中的确定
29
三、地震的记录与定位
地震仪记录下来的起伏震动的曲线，称为地震谱. 曲线上S-P为时差(纵、横波到达地震台的时间差).
震级每提高1级，大地振动增大 10 倍, 能量释放增加30 倍。 已测到的最大地震为里氏9.0级。
最新课件
34
里氏震级
震级
剧震：几乎是毁灭性 的，人员大量死亡 大震：严重经济损 失，人员大量死亡 强震：造成数十亿美元 的破坏，人员死亡 中震：财产毁坏
轻震：部分财产毁坏
小震：人有感觉
无感地震
最新课件
最新课件
41
最新课件
全球地震分布与 板块边界的关系
全球地震的绝大多数 发生在板块边界（提 供了地震释放总能量 的95% ） 板块内部的地震常常 与古板块边界或造山 带有关
42
板块俯冲与贝尼奥夫带
岩石圈
深震
中震
岛弧
海沟
浅震
软流圈
最新课件
• 贝尼奥夫带: • 海沟开始向大
陆方向深处倾 斜延伸的地震 震源深度面。 是板块的汇聚 边界。（活动 大陆边缘）
1999.8
最新课件
6
第一节 地震的含义及有关地震描述术语
二、地震描述术语
断层崖
• 1）震源：震动发 生的地方
地震波
• 2）震中：震源在 地表的垂直投影

2.6 地震构造图的绘制
2.6.1 地震构造图的基本概念
3．构造图比例尺和等值线距的选择 等值线距是指构造图中相邻等值线间的差值， 对等深线来说，就是每隔多少米划一根等深线。对 t0时间线来说，就是每隔多少毫秒划一根等时线。
等值线距越小，反映得越精细。因此等值线距 选择的原则是最大限度地反映构造的详细程度，并 照顾到图面的清晰度。 一般来说应考虑到资料的好坏程度和地层倾角 的陡缓。
2.6 地震构造图的绘制
2.6.1 地震构造图的基本概念
3．构造图比例尺和等值线距的选择 构造图的精度反映在作图比例尺和等值线距的 大小上。
比例尺越大，构造图反映得越精细，因此，在 作图时选择比例尺，应根据测线的疏密，地质任务 的要求，地质情况的复杂程度，资料的质量好坏等 因素考虑。 在构造复杂、资料较好的情况下，应选用较大 的比例尺；在构造简单或资料较差的情况下，则宜 选用较小的比例尺。
2.6 地震构造图的绘制
2.6.1 地震构造图的基本概念
1．构造图的分类 根据等值线参数的不同，地震构造图可分 为两大类：等t0图和等深度构造图。 等t0图可由时间剖面的数据直接绘制，在 地质构造比较简单的情况下可以反映构造的基 本形态。但其位置有偏移。 由于地震勘探中界面的深度有法线深度、 视铅直深度和真深度的区别，所以深度构造图 也相应有三种。
(3）标数据。把所取的数据标注在平面图相应的 位置上，在测线交点处，各条测线的数据都应写上。 同样，尖灭超覆等数据也要标注齐全。
1000ms
2.6 地震构造图的绘制
2.6.2 地震构造图的绘制
（4）标注断点。在断 距不大的情况下一般只标注 断层上盘位置（但也有上、 下盘位置都标注的，特别是 在断距较大时）。除标出断 点位置外，还应注明落差大 小。（落差即为上下盘间的 垂直距离，如右图则是A与B 两点的垂直距离）。应注在 断点符号的上角，此外还需 标注断点处标准层的深度值， 标法见右图。

对地震时间剖面进行地质解释的主要任务是：（1） 划分构造层；（2）确定反射层位的地质属性，了解地 层厚度的变化及接触关系；（3）对各种地质构造、断 裂系统等做出合理和科学的地质特征解释。
下图为巴西Campos盆地经时深转换后的地震剖面的 地质解释成果，图中展示了大陆边缘的断裂、变迁、 漂移阶段的一些特征。
按照断层相对运动的表现形式可以分为四大类：正 断层、逆断层、走向滑移断层（即平移断层）和顺 层断层。
1、正断层－沿倾斜断面上盘向下滑动，下盘向上滑动 的断层称为正断层（见下图）。正断层主要是在盆地伸 展和重力作用下形成的，正断层在剖面上有多种组合类 型，如相向而掉的地堑，相反而掉的地垒，同向而掉的 断阶，相交型的“y” 字断层等。正断层的平面组合类 型有：“多” 字型斜列组合、帚状组合、沿主断裂形 成的羽状组合等。
第二节 断层解释
③控 盆边界 断层－ 地层产 状突变， 反射零 乱或出 现空白 带
第二节 断层解释
④小断层－同相轴分叉、合并、扭曲及强相位转换
第二节 断层解释
同相轴扭曲并错断
第二节 断层解释
⑤ 特殊波的出现是识别断层的重要标志，在反射层错 断处，往往伴随出现断面波、绕射波等。
逆断层的地质模型及其自激自收时间剖面
第二节 断层解释
一、断层的地质特征 二、断层的地震特征
1. 剖面上的特征 2. 断面反射波 3. 切片上的特征 三、断层要素的确定
第二节 断层解释
根据上述的地震资料解释流程，在对地震数据进行 层位追踪对比后，下面的工作就是地震剖面或三维地 震数据体的地质解释，而实现地震剖面向地质剖面转 换的过程中，中间桥梁就是层位标定、时深转换。
第二节 断层解释
断面反射波的特点：
（1）断面反射波往往是大倾角反射波，其倾角比一 般反射波要大得多，所以它的同相轴常与一般地层反 射波交叉，产生干涉。随着测线与断层走向的夹角变 化，断面波在水平叠加时间剖面上的角度也随之变化， 当测线与断层走向正交时，断面波的倾角最陡，即为 断层面的真倾角。

整一
整一
整一
T53
右侧接触 关系 整一 削截 上超 削截 下超 整一 整一 整一 上超 削截 整一 整一 整一
界面性质
区域角度 不整合面 局部不整
合面 最大水进
面 首次水进
面 局部不整
合面 最大水进
面 首次水进
超层序 SSQ5
SSQ4
层序 SQ1 SQ1
SQ1
SQ1
T21 T22 T30
T10
界面名称
沉积背景
构造背景
②剖面解释
是构造解释的基础，其主要任务是在时间剖面上确 定断层、构造、不整合面和地质异常体等地质现象。
③空间解释
主要是断层的平面组合、构造等值线的勾绘、等深度构造图 和地层等厚度图的制作。
3.1.4地震资料的构造解释具体步骤
①确定反射标准层，主要依据地震剖面的反射特征，选 择特征明显的反射同相轴，结合地质解释赋予其明确的 地质意义；
合。这种不一致就叫做地震数据的偏移效应。
将反射 B归位到B处，D归 位到D处的过程叫做偏移处理。
NE119剖面
3.2.4 地层褶皱条件下的地震响应——回转波
• （1）凸界面反射：
凸界面反射波的特点 •在水平叠加剖面上凸界面 反射波同相轴显示的范围比 实际凸界面范围大； •凸界面反射波时距曲线的 极小点是凸界面的顶点 •凸界面反射能量较弱。
P226
冀中坳陷荆丘潜P227
3.2.3 地层倾斜条件下的地震响应——偏移效应
O1
O2
O

D
D
B
B
BD为一反射界面(倾斜层),在均匀介质中传播,自激自收。BD界面 的反射同相轴 BD 。BD和 BD 分别定义在目标空间和象空间。

地震资料解释详解 课件
目录
• 地震资料解释概述 • 地震资料的基础知识 • 地震资料解释的方法与技术 • 地震资料在油气勘探中的应用 • 地震资料解释的挑战与未来发展 • 案例分析与实践操作
01
地震资料解释概述
定义与目的
定义
地震资料解释是对地震勘探所得的原始数据进行处理、分析、解释和推断的过 程，目的是揭示地下岩层的结构和性质，为地质勘探和资源开发提供依据。
地震波的传播路径
地震波在地下传播时，会遇到不同介质分界面， 波的传播方向会发生反射、折射或散射。
地震波的衰减
地震波在传播过程中，由于介质吸收、散射等原 因，能量会逐渐衰减。
地震波的种类与特性
体波与面波
体波在地下传播，面波则沿地表传播。体波包括纵波和横 波，面波则分为长周期和短周期两种。
反射波与折射波
总结词
基于地震地层学的原理和方法，对地震资料进行解释和分析的方法。
详细描述
地震地层学解释方法主要依据地震地层学的原理和方法，通过分析地震剖面中地层的连续性、接触关系、沉积旋 回等信息，推断地层的沉积环境、沉积相和沉积历史。这种方法在石油、天然气勘探和煤田勘探等领域应用广泛 。
地震岩性学解释方法
总结词
软件操作流程
详细介绍地震资料解释软件的操 作流程，包括数据导入、处理、 解释等方面的步骤和技巧。
软件操作演示
通过实际操作演示，展示如何使 用地震资料解释软件进行数据分 析和解释，包括界面布局、工具 使用等方面的演示。
实践操作：地震资料解释练习题
练习题目的选取
选取具有代表性的地震资料解释练习题目，包括二维和三维地震数 据，涉及不同的地质体和地质现象。
地震资料解释存在多解性，即同一组地震数据可能对应多种地质解释。

第三节 构造图的绘制
五、构造图的解释
构造图上等深线的延伸方向就是界面的走向，垂直走 向由浅到深的方向则是界面的倾向。等深线之间的相 对疏密程度标志着界面倾角的大小，相邻等深线距较 密，反映出界面真倾角较大，反之，相邻等深线距较 稀，则说明界面真倾角较小。
例如下图为一背斜构造图，东北翼构造等深线密，而 西翼稀疏，反映了东北翼倾角陡而西翼平缓。
第三节 构造图的绘制

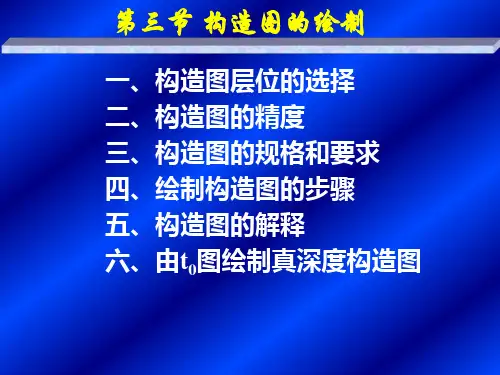

一、构造图层位的选择 二、构造图的精度 三、构造图的规格和要求 四、绘制构造图的步骤 五、构造图的解释 六、由t0图绘制真深度构造图
第三节 构造图的绘制
地震构造图是以地震资料为依据做出的平面图件，它以 等值线（等深线、等时线）以及一些符号（如断层、 超复、尖灭等）直观表示出某一层的地质构造形态， 是地震勘探的最终成果之一，也是提供钻探井位的主 要参考资料。
第三节 构造图的绘制
断裂或断层是分级别的，区域大断裂一般是基底断 裂，它们在重磁电资料上具有明显的反映，表现为等 值线的密集带。此外，大断裂的走向通常与区域构造 走向一致。在进行手工断点平面组合时，可将展有断 点的平面位置图与重磁电资料的平面图叠合在一起， 参考区域构造走向或等值线的密集带位置，将断裂组 合起来。如果使用工作站的专用绘图软件实现断点平 面组合，可以参考作图层位的相干切片图上所展示的 断层分布趋势来完成。
第三节 构造图的绘制
大港油田联盟地区板Ⅱ有效含油砂岩等厚图
第三节 构造图的绘制
对于较厚的储集层或某些特殊的地质体(如砂岩体、碳 酸岩体、火山岩储层等)，其等厚图的绘制也可采用下 述方法实现：①认真作好标定工作，确定目标层的顶 底；②根据探区内目标层在地震剖面上的特点，在标 定结果的基础上，分别解释顶底目标层位；③输出解 释好的顶底目标层的t0时间,利用工区内的速度关系进 行时深转换，计算其厚度值，再绘图即得到该目标层 的等厚图及其空间分布。对于薄储集层可以使用时 间～振幅解释图板的方法来获取储层等厚图，有关内 容将在第6章中再作介绍。

1

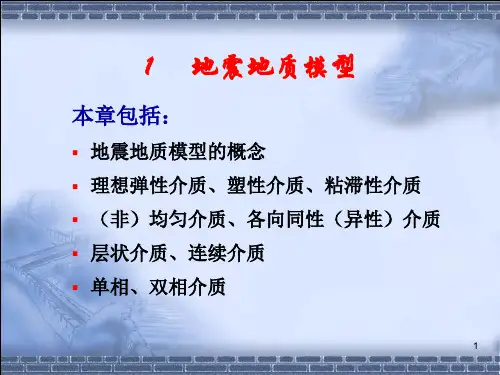

1 地震地质模型
1.1 地震地质模型的概念
地震勘探中研究的两个重要内容:地震波(人工激发的 扰动)及传播扰动的介质。传播扰动的介质就是地质 体，在地质体中传播的扰动就是地震波。
地下地质体的岩石成分、物理性质和空间分布是千变 万化的。因此，必须把复杂的地质体简化成理想的弹 性介质，但又不失其一般的特征。
实际问题中，常常存在多套不同的地层，而 每一套内又由沉积旋回比较明显的薄岩层组 成，各薄层的性质有所差异。
因此，我们常常把每一套地层又看成是层状 介质，而在其内部又看成是连续介质。
这就是地震勘探中常说的连续层状介质模型。
15
1.1 地震地质模型
1.2.4 单相介质和多相介质
对介质，如果只考虑单一的岩相，如砂岩相、页岩 相等，则这样的介质称为单相介质。
当应力 1 从变到 1 时，该 介质显示为弹性形变 （ e1 e1），应力与应变基 本是线性的。
当应力在 1 2 (或者1 2） 时，介质处于塑性形变 （ e1 e2; e1 e2 ）。
应力超过 2(或 2）时，介质 被破坏。
6
1 地震地质模型
正交各向异性：等价于薄层各向异性加方位各向异性。它的产生 是在水平薄层介质上出现垂直方向的裂隙带。需要9个独立的弹 性模量。
单向斜交各向异性：在薄层各向异性的介质内加上单斜的裂隙各 向异性。需要13个独立的弹性模量。
11
1 地震地质模型
介质的均匀性与非均匀性取决于弹性性质随空间的分布， 特别是波速的空间分布。
如果非均匀介质的物理性质呈层状分布，则这样的介质 就称为层状介质。
层状介质模型可以模拟实际的地质模型，弹性分界面常 常就是地质（岩性分界面）。
